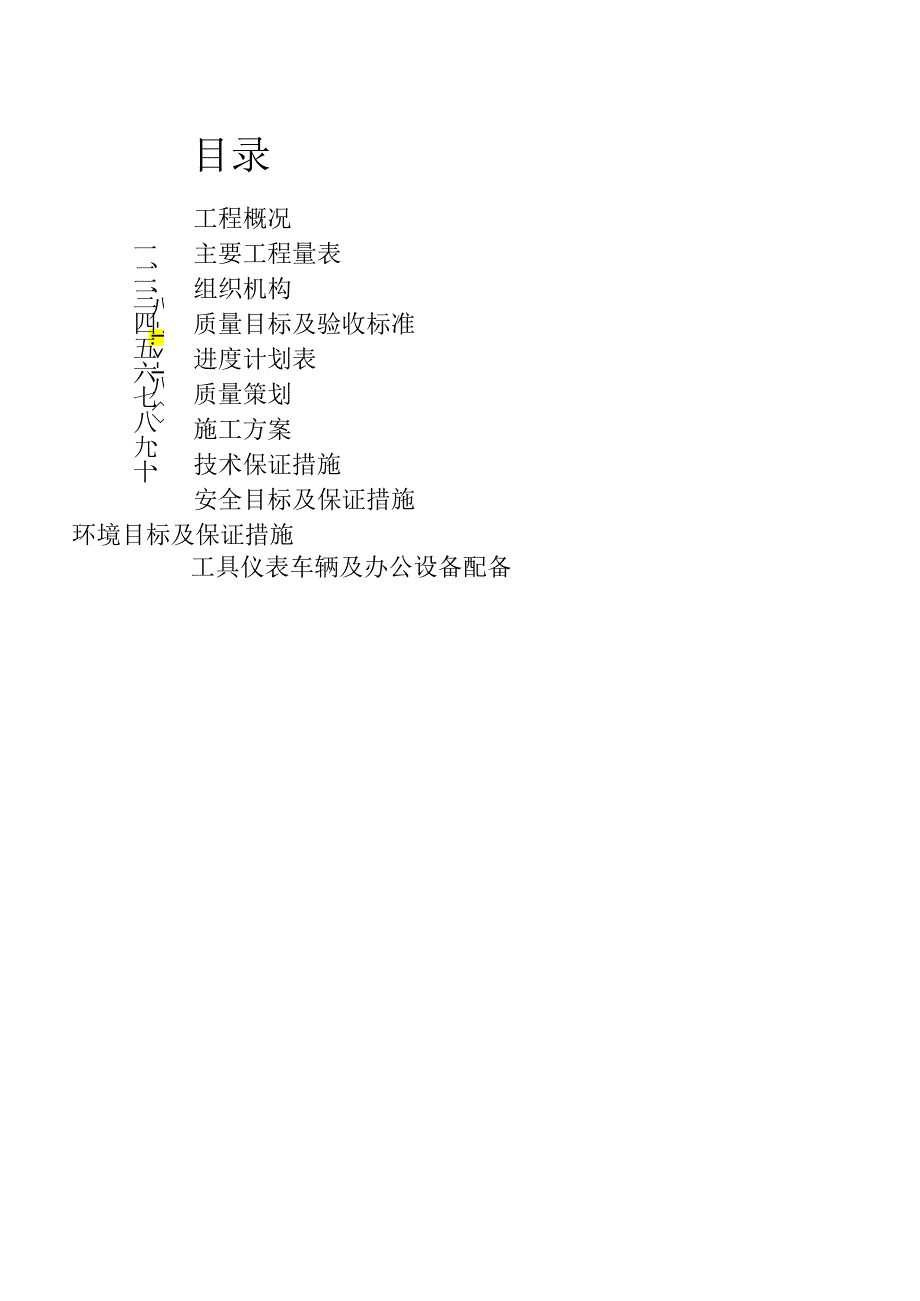

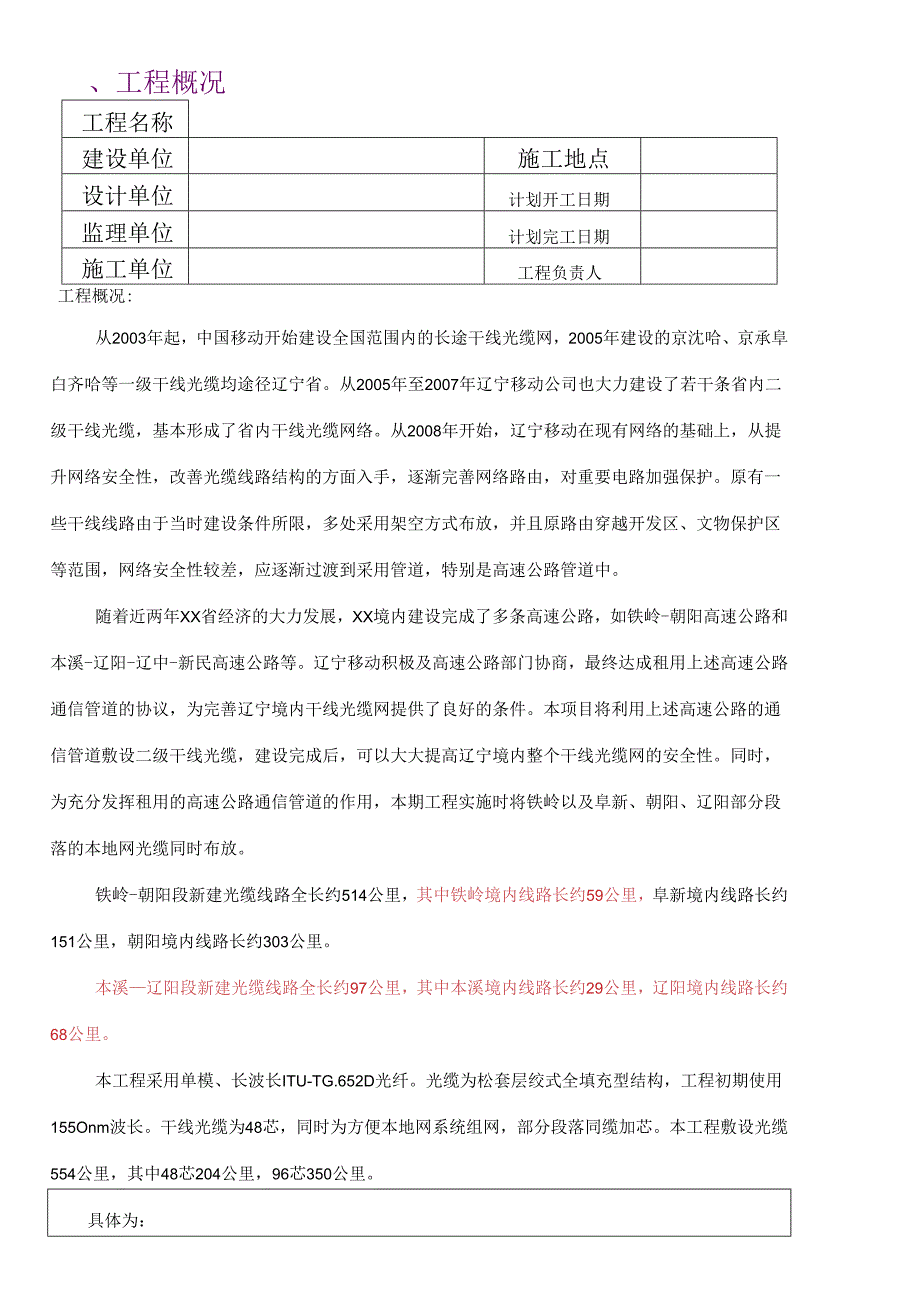

1、、八-1.-I八、一二三四五六七八九十目录工程概况主要工程量表组织机构质量目标及验收标准进度计划表质量策划施工方案技术保证措施安全目标及保证措施环境目标及保证措施工具仪表车辆及办公设备配备、工程概况工程名称建设单位施工地点设计单位计划开工日期监理单位计划完工日期施工单位工程负责人工程概况:从2003年起，中国移动开始建设全国范围内的长途干线光缆网，2005年建设的京沈哈、京承阜白齐哈等一级干线光缆均途径辽宁省。从2005年至2007年辽宁移动公司也大力建设了若干条省内二级干线光缆，基本形成了省内干线光缆网络。从2008年开始，辽宁移动在现有网络的基础上，从提升网络安全性，改善光缆线路结构的方面
2、入手，逐渐完善网络路由，对重要电路加强保护。原有一些干线线路由于当时建设条件所限，多处采用架空方式布放，并且原路由穿越开发区、文物保护区等范围，网络安全性较差，应逐渐过渡到采用管道，特别是高速公路管道中。随着近两年XX省经济的大力发展，XX境内建设完成了多条高速公路，如铁岭-朝阳高速公路和本溪-辽阳-辽中-新民高速公路等。辽宁移动积极及高速公路部门协商，最终达成租用上述高速公路通信管道的协议，为完善辽宁境内干线光缆网提供了良好的条件。本项目将利用上述高速公路的通信管道敷设二级干线光缆，建设完成后，可以大大提高辽宁境内整个干线光缆网的安全性。同时，为充分发挥租用的高速公路通信管道的作用，本期工程
3、实施时将铁岭以及阜新、朝阳、辽阳部分段落的本地网光缆同时布放。铁岭-朝阳段新建光缆线路全长约514公里，其中铁岭境内线路长约59公里，阜新境内线路长约151公里，朝阳境内线路长约303公里。本溪辽阳段新建光缆线路全长约97公里，其中本溪境内线路长约29公里，辽阳境内线路长约68公里。本工程采用单模、长波长ITU-TG.652D光纤。光缆为松套层绞式全填充型结构，工程初期使用155Onm波长。干线光缆为48芯，同时为方便本地网系统组网，部分段落同缆加芯。本工程敷设光缆554公里，其中48芯204公里，96芯350公里。具体为：XX段（XXXXX）：敷设48芯管道光缆59.4公里，其中利旧管道0.

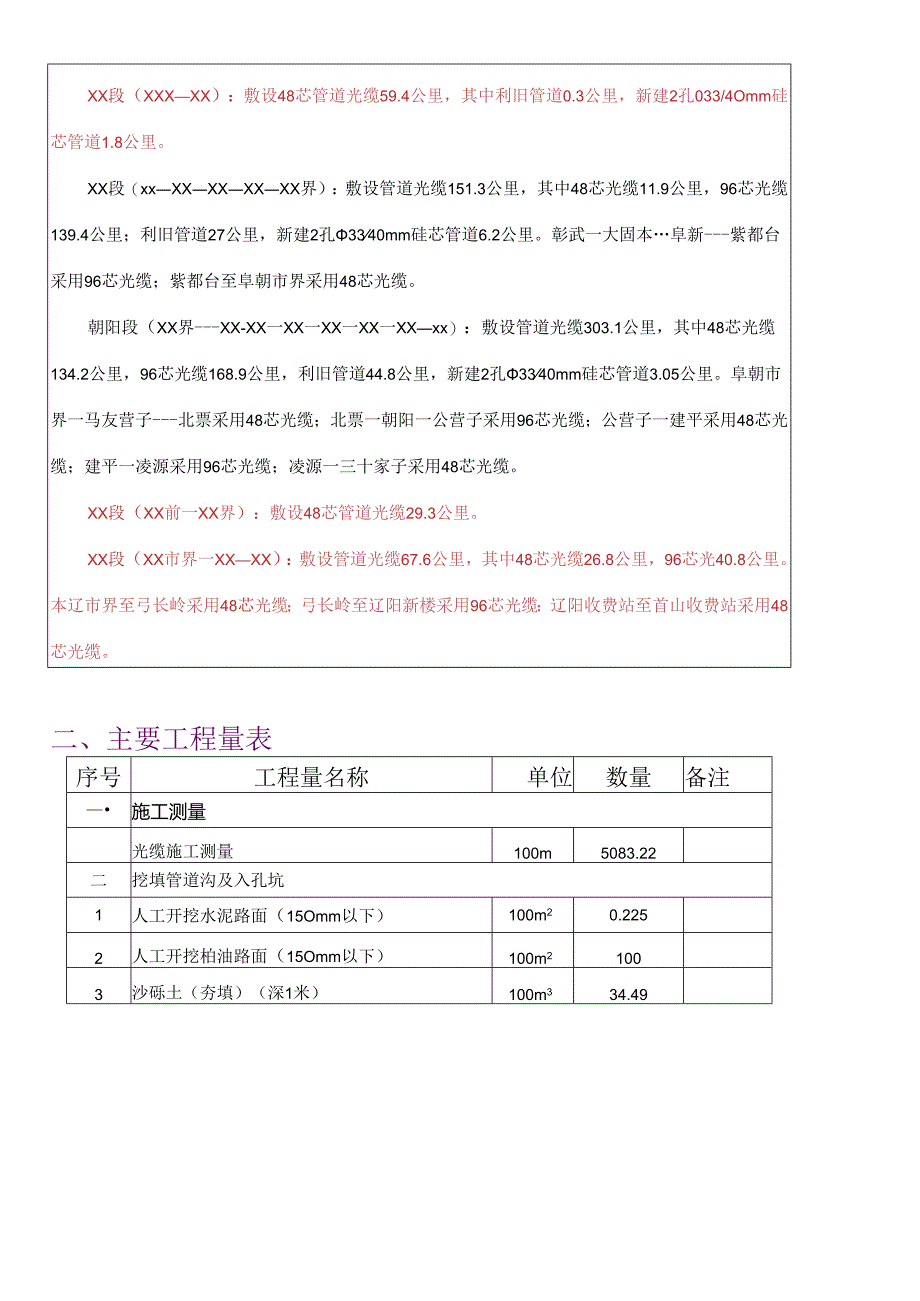

4、3公里，新建2孔033/4Omm硅芯管道1.8公里。XX段（xxXXXXXXXX界）：敷设管道光缆151.3公里，其中48芯光缆11.9公里，96芯光缆139.4公里；利旧管道27公里，新建2孔3340mm硅芯管道6.2公里。彰武一大固本阜新-紫都台采用96芯光缆；紫都台至阜朝市界采用48芯光缆。朝阳段（XX界-XX-XX一XX一XX一XX一XXxx）：敷设管道光缆303.1公里，其中48芯光缆134.2公里，96芯光缆168.9公里，利旧管道44.8公里，新建2孔3340mm硅芯管道3.05公里。阜朝市界一马友营子-北票采用48芯光缆；北票一朝阳一公营子采用96芯光缆；公营子一建平采用48芯
5、光缆；建平一凌源采用96芯光缆；凌源一三十家子采用48芯光缆。XX段（XX前一XX界）：敷设48芯管道光缆29.3公里。XX段（XX市界一XXXX）：敷设管道光缆67.6公里，其中48芯光缆26.8公里，96芯光40.8公里。本辽市界至弓长岭采用48芯光缆；弓长岭至辽阳新楼采用96芯光缆：辽阳收费站至首山收费站采用48芯光缆。二、主要工程量表序号工程量名称单位数量备注施工测量光缆施工测量100m5083.22二挖填管道沟及入孔坑1人工开挖水泥路面（15Omm以下）100m20.2252人工开挖柏油路面（15Omm以下）100m21003沙砾土（夯填）（深1米）100m334.494硬土（夯填）
6、（深1.2米）km3.055人工截流挖沟（10米以下）处1三通信管道1砖砌小号直通型人孔个252砖砌埋式手孔个193砖砌埋式加长手孔个104敷设埋式小孔径塑料管（2孔）km11.45四光缆敷设1人工敷设塑料管（4孔）km71.802市区敷设管道光缆（48芯）km35.343市区敷设管道光缆（96芯）km75.714气流穿放光缆（48芯）km339.485气流穿放光缆（96芯）km159.276室内通道光缆100米13.857布放光缆人孔内抽水（流水）个4518布放光缆人孔内抽水（积水）个13849人工敷设塑料子管软管公里5.51五光缆接头及测试1长途光缆接头（48芯）个1252长途光缆接头（9
7、6芯）个1753长途光缆接头（144芯）个14光缆成端接头芯12965长途光缆中继段测试（48芯）中继8.56长途光缆中继段测试（96芯）中继段3、一八光缆保护1铺钢管（ll）米2492机械顶钢管（l00）米863铺砖（竖铺）米4004砌石护坎1.O米个75石沟封沟米1056铺水泥盖板米157定向钻60米以下2根米处38定向钻90米以下2根米米29定向钻120米以下2根米处210定向钻180米以下2根米处111敷设排流线（单条）公里6.2812敷设室内保护地线米32613扣角钢米6七其他安装ODF机架架12三、组织机构劳力安排情况：技工60人普工200人其他人员10人施工人员组成：具体安排如下
8、：管道施工负责人：XXXX段：XXXXX段（XX金家）：吹缆施工负责人：光缆接续负责人：四、质量目标及验收标准质量目标和质量等级:质量目标：优良质量等级：优质工程质量标准及验收要求:1、本工程设计文件；2、长途通信光缆线路工程验收规范(YD51212005);3、长途通信光缆塑料管道工程验收规范(YD5043-2005)；4、辽宁移动公司工程建设部编制的通信管道光缆安装工艺图解、通信塑料管道安装工艺图解、通信塑料管道人孔选用图解、通信塑料管道人孔结构图解。投诉电话施工项目名称单位数量6月7月8月10S-20日21日-30日1日-10日Il0-20日210-31日I0-10日110-20E路由复
9、测100m5083.22光缆单盘测试盘301挖沟放硅管、回填缆沟km11.45砖砌人（手）孔个54施工项目度安排名称单位数量6月7月8月100-20B21日-3001日40日11日20日21日31日10-10011日20日敷设管道光缆km111.05气流吹放光缆km498.75光缆接续头301中继段测试中继段11.5竣工资料六、质量策划施工工序介绍：一、路由复测：详细了解沿途的河流、水文、地理、管道建设及管孔占用情况，穿越公路、铁路、河流、桥梁等情况，施工难点及注意事项。要做到数据准确详实，为施工安排、机具调动、光缆配盘工作提供依据。二、硅管敷设：采用人工挖沟，人工抬放方式施工。硅管埋深按照设
10、计文件及规范要求施工。在光缆路由选择上，着重考虑光缆的安全、稳定、可靠性。三、光缆敷设：1、光缆敷设端别：铁岭方向为A端，朝阳方向为B端；本溪方向为A端，辽阳方向为B端。2、管道孔位的占用必须按照各段施工图设计及建设单位指定的位置。3、在选定的城区管道的管孔中穿放4孔塑料子管，在相邻人孔间的管道内子管不能有接头。子管两端伸出管孔20-40厘米。4、放缆过程中，施加在光缆上的牵引力必须尽可能的小并且均匀。四、进局光缆敷设：1、本工程地市级局站采用阻燃型光缆进局。2、局内光缆在进线室内应有一定预留，一般地市级局站每侧预留30米，县市及其以下局站每侧预留20米。预留光缆放在进线室内，盘绕，绑扎在铁架上。局内光缆应附挂标识牌。3、局内光缆的布放应整齐美观，沿上线井布放的光缆应绑扎在上线架横铁上。4、 光缆终端于ODF架内，光缆应在醒目的位置标明方向和序号。5、 成端侧的光缆中金属构件在ODF内及防雷接地牢靠连接。五、吹放光缆施工流程图：准备吹缆设备按配盘表准备光缆运抵施工现场吹放光缆施工设立安全防护带按时撤离施工现场准备接续设备准备接头盒运抵施工现场设立安全防护带光缆接续施工按时撤离施工现场1、硅芯管内光缆的穿放，采用气吹法为主、牵引法为辅的施工方法。2、通常情况下，光缆盘长为2-3公里，管道中间人孔为气吹井，整盘光缆宜从中间向两端吹放，即向一端吹放完毕后，将余缆盘8字倒下并设专人看
