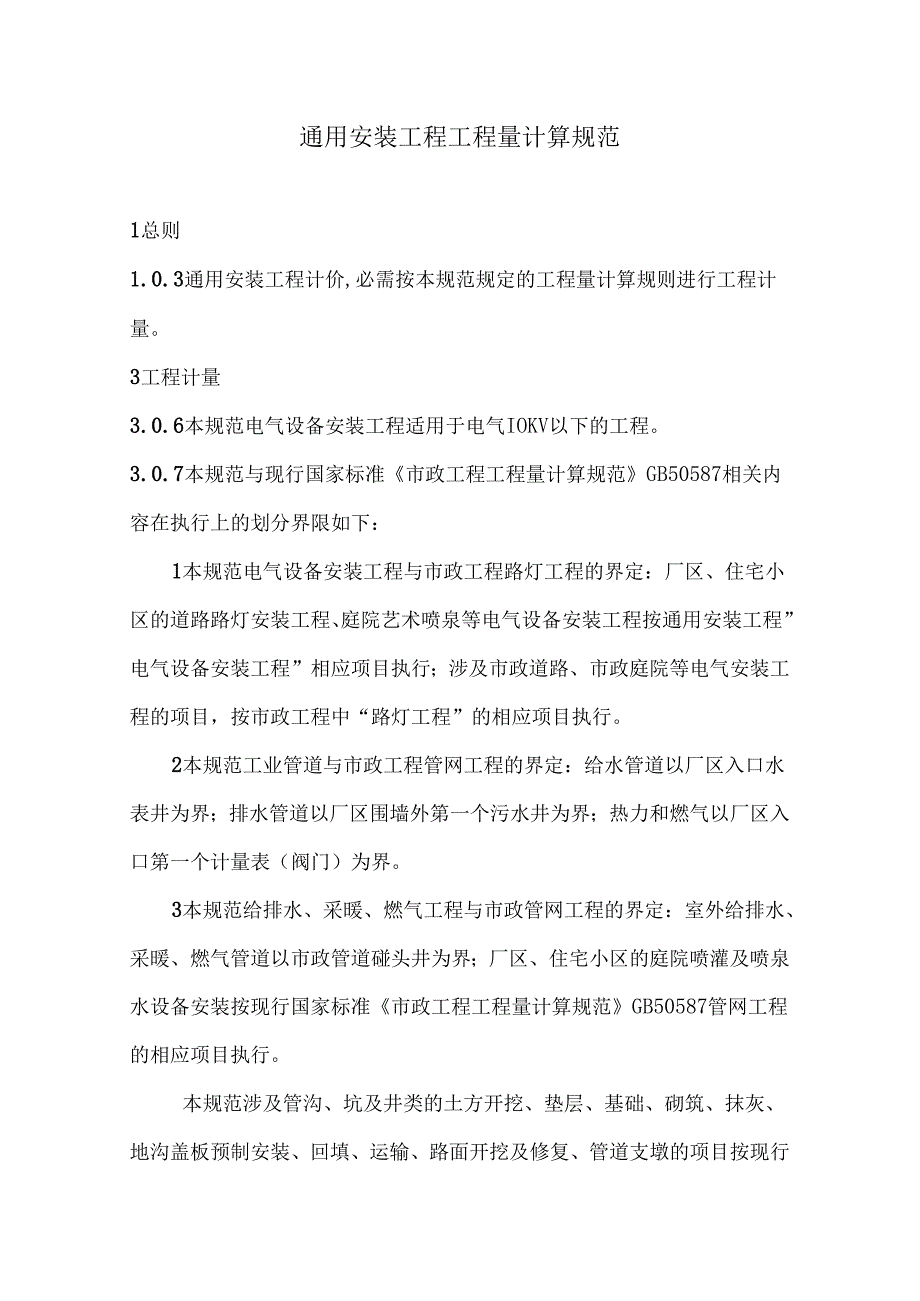

1、通用安装工程工程量计算规范1总则1.0.3通用安装工程计价,必需按本规范规定的工程量计算规则进行工程计量。3工程计量3.0.6本规范电气设备安装工程适用于电气IOKV以下的工程。3.0.7本规范与现行国家标准市政工程工程量计算规范GB50587相关内容在执行上的划分界限如下：1本规范电气设备安装工程与市政工程路灯工程的界定：厂区、住宅小区的道路路灯安装工程、庭院艺术喷泉等电气设备安装工程按通用安装工程”电气设备安装工程”相应项目执行；涉及市政道路、市政庭院等电气安装工程的项目，按市政工程中“路灯工程”的相应项目执行。2本规范工业管道与市政工程管网工程的界定：给水管道以厂区入口水表井为界；排水管

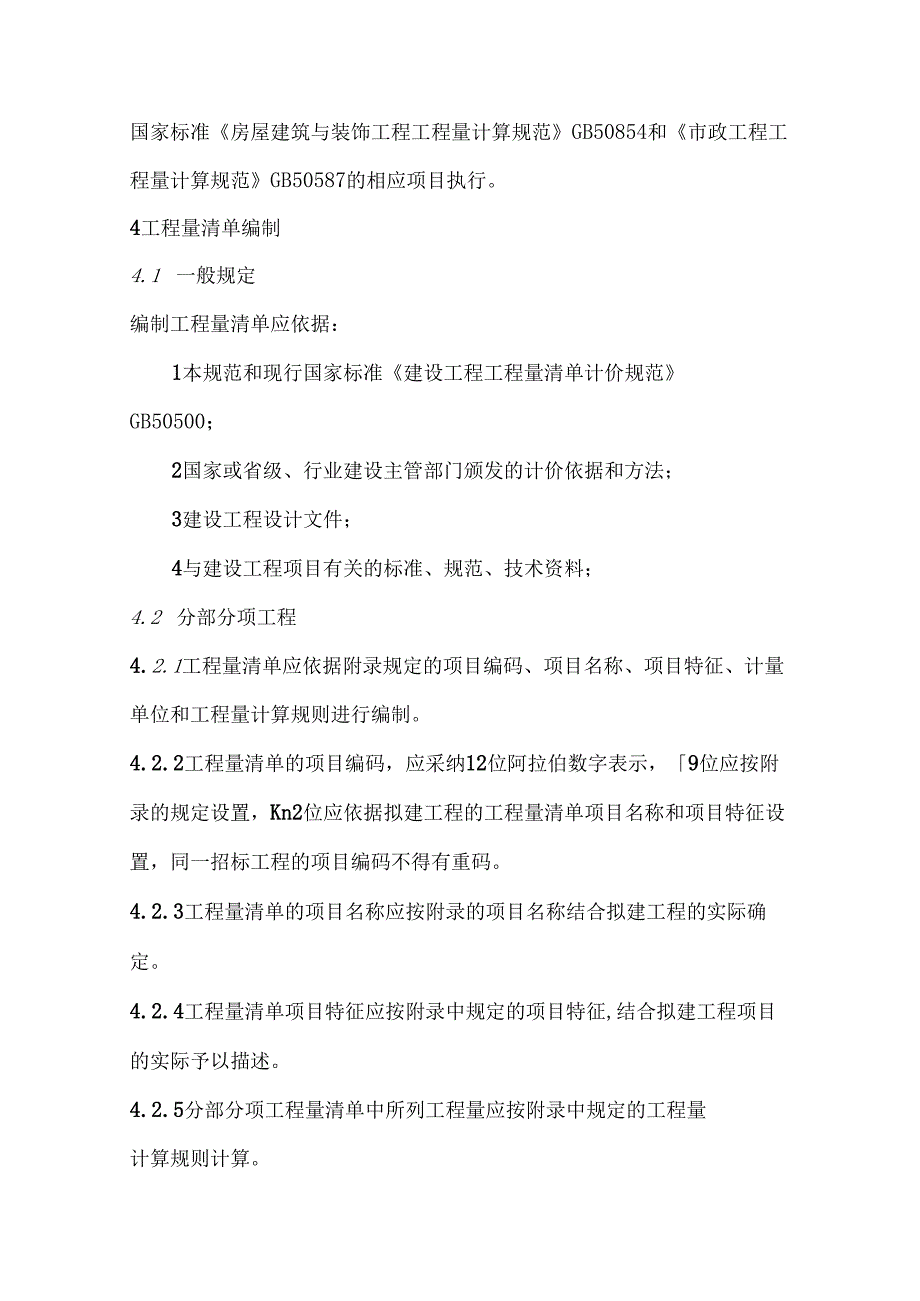

2、道以厂区围墙外第一个污水井为界；热力和燃气以厂区入口第一个计量表（阀门）为界。3本规范给排水、采暖、燃气工程与市政管网工程的界定：室外给排水、采暖、燃气管道以市政管道碰头井为界；厂区、住宅小区的庭院喷灌及喷泉水设备安装按现行国家标准市政工程工程量计算规范GB50587管网工程的相应项目执行。本规范涉及管沟、坑及井类的土方开挖、垫层、基础、砌筑、抹灰、地沟盖板预制安装、回填、运输、路面开挖及修复、管道支墩的项目按现行国家标准房屋建筑与装饰工程工程量计算规范GB50854和市政工程工程量计算规范GB50587的相应项目执行。4工程量清单编制4.1 一般规定编制工程量清单应依据：1本规范和现行国家标
3、准建设工程工程量清单计价规范GB50500；2国家或省级、行业建设主管部门颁发的计价依据和方法；3建设工程设计文件；4与建设工程项目有关的标准、规范、技术资料；4.2 分部分项工程4.2.1工程量清单应依据附录规定的项目编码、项目名称、项目特征、计量单位和工程量计算规则进行编制。4.2.2工程量清单的项目编码，应采纳12位阿拉伯数字表示，9位应按附录的规定设置，Kn2位应依据拟建工程的工程量清单项目名称和项目特征设置，同一招标工程的项目编码不得有重码。4.2.3工程量清单的项目名称应按附录的项目名称结合拟建工程的实际确定。4.2.4工程量清单项目特征应按附录中规定的项目特征,结合拟建工程项目的

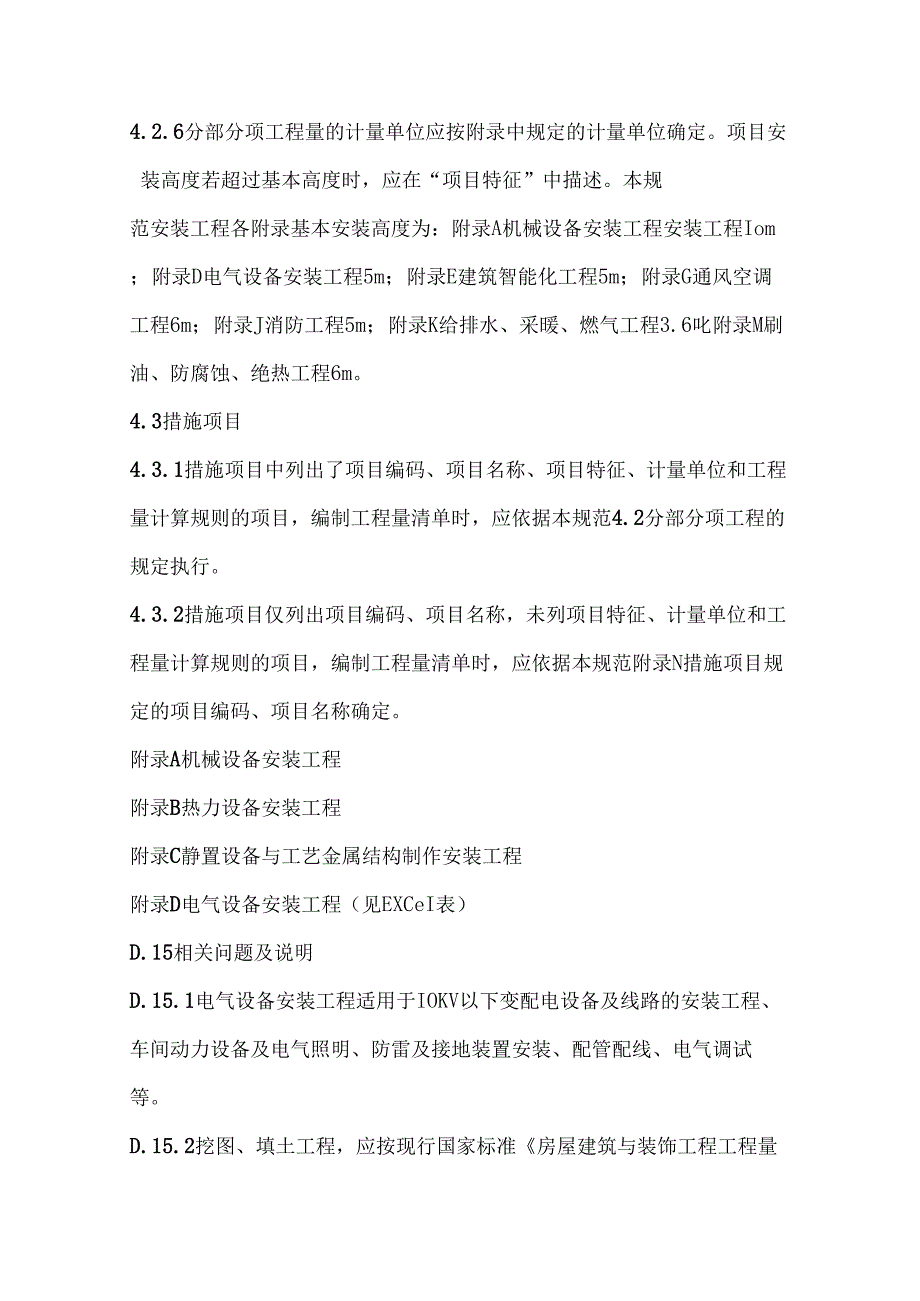

4、实际予以描述。4.2.5分部分项工程量清单中所列工程量应按附录中规定的工程量计算规则计算。4.2.6分部分项工程量的计量单位应按附录中规定的计量单位确定。项目安装高度若超过基本高度时，应在“项目特征”中描述。本规范安装工程各附录基本安装高度为：附录A机械设备安装工程安装工程Iom；附录D电气设备安装工程5m；附录E建筑智能化工程5m；附录G通风空调工程6m；附录J消防工程5m；附录K给排水、采暖、燃气工程3.6叱附录M刷油、防腐蚀、绝热工程6m。4.3措施项目4.3.1措施项目中列出了项目编码、项目名称、项目特征、计量单位和工程量计算规则的项目，编制工程量清单时，应依据本规范4.2分部分项工程
5、的规定执行。4.3.2措施项目仅列出项目编码、项目名称，未列项目特征、计量单位和工程量计算规则的项目，编制工程量清单时，应依据本规范附录N措施项目规定的项目编码、项目名称确定。附录A机械设备安装工程附录B热力设备安装工程附录C静置设备与工艺金属结构制作安装工程附录D电气设备安装工程（见EXCeI表）D.15相关问题及说明D.15.1电气设备安装工程适用于IOKV以下变配电设备及线路的安装工程、车间动力设备及电气照明、防雷及接地装置安装、配管配线、电气调试等。D.15.2挖图、填土工程，应按现行国家标准房屋建筑与装饰工程工程量计算规范GB50854相关项目编码列项。开挖路面，应按现行国家标准市政
6、工程工程量计算规范GB50587相关项目编码列项。过梁、墙、楼板的钢（塑料）套管，应按本规范附录K采暖、给排水、燃气工程相关项目编码列项。除锈、刷漆（补刷漆除外）、爱护层安装，应按本规范附录M刷油、防腐蚀、绝热工程相关项目编码列项。由国家或地方检测验收部门进行的检测验收应按本规范附录N措施项目编码列项。D. 15.7本附录中的预留长度及附加长度见表D.15.7-7-8表D.15.7-1软母线安装预留长度单位：m/根项目耐张跳线引下线、设备连接线预留长度2.50.80.6表D.15.7-2硬母线配置安装预留长度单位：m/根序号项目预留长度说明1带形、槽形母线终端0.3从最终一个支持点算起2带形、
7、槽形母线与分支线连接0.5分支线预留3带形母线与设备连接0.5从设备端子接口算起4多片重型母线与设备连接1.0从设备端子接口算起5槽形母线与设备连接0.5从设备端子接口算起序号项目预留长度说明1各种箱、柜、盘、板、盒高+宽盘面尺寸2单独安装的铁壳开关、自动开关、刀开关、启动器、箱式电阻器、变阻器0.5从安装对象中心算起3继电器、限制开关、信号灯、按钮、熔断器等小电器0.3从安装对象中心算起4分支接头0.2分支线预留表D.15.7-4滑触线安装预留长度单位：m/根序号项目预留长度说明1圆钢、铜母线与设备连接0.2从设备接线端子接口算起2圆钢、铜滑触线终端0.5从最终一个固定点算起3角钢滑触线终端
8、1.0从最终一个固定点算起4扁钢滑触线终端1.3从最终一个固定点算起5扁钢母线分支0.5分支线预留6扁钢母线与设备连接0.5从设备接线端子接口算起7轻轨滑触线终端0.8从最终一个固定点算起8平安节能及其他滑触线终端0.5从最终一个固定点算起表D.15.7-5电缆敷设预留及附加预留长度序号项目预留附加长度说明1电缆敷设驰度、波形弯度、交叉2.5%按电缆全长计算2电缆进入建筑物2m规范规定最小值3电缆进入沟内或吊架时引上（下）预留1.5m规范规定最小值4变电所进线、出线1.5m规范规定最小值5电力电缆终端头1.5m检修余量最小值6电缆中间接头盒两端各留2m检修余量最小值7电缆进限制、爱护屏及模拟盘
9、、配电箱等高+宽按盘面尺寸8高压开关柜及低压配电盘、箱2m盘下进出线9电缆至电动机0.5m从电动机接线盒算起10厂用变压器3m从地坪算起11电缆绕过梁柱等增加长度按实计算按被绕建筑物的断面状况计算增加长度12电梯电缆与电缆架固点每处0.5m规范规定最小值接地母线、引下线、避雷网附加长度项目附加长度说明接地母线、引下线、避雷网附加长度3.9%按接地母线、引下线、避雷网全长计算表D.15.7-7架空导线预留长度单位：m/根项目预留长度高压转角2.5分支、终端2.0低压分支、终端0.5交叉跳线转角1.5与设备连线0.5进户线2.5表D.15.7-8配线进入箱、柜、板的预留长度单位：m/根序号项目预留
10、长度说明1电缆敷设驰度、波形弯度、交叉2.5%按电缆全长计算2电缆进入建筑物2m规范规定最小值3电缆进入沟内或吊架时引上（下）预留1.5m规范规定最小值4变电所进线、出线1.5m规范规定最小值5电力电缆终端头1.5m检修余量最小值附录E建筑智能化工程E.8相关问题及说明E. 8.1土方工程，应按现行国家标准房屋建筑与装饰工程工程量计算规范GB50854相关项目编码列项。开挖路面工程，应按现行国家标准市政工程工程量计算规范GB50587相关项目编码列项。配管工程，线槽，桥架，电气设备，电气器件，接线箱，接线盒，电线，接地系统，凿（压）槽，打孔，打洞，人孔，手孔，立杆工程，应按本规范附录D电气设备
11、安装工程相关编码列项。蓄电池组、六孔管道、专业通信系统工程，应按本规范附录1.通信设备及线路工程相关编码列项。E. 8.5机架等项目的除锈、刷油应按本规范附录M刷油、防腐蚀、绝热工程相关项目编码列项。如主项项目工程与需综合项目工程量不对应，项目特征应描述综合项目的型号、规格、数量。由国家或地方检测验收部门进行的检测验收应按本规范附录N措施项目编码列项。附录F自动化限制仪表安装工程F. 12相关问题及说明自动化限制仪表安装工程适用于自动化仪表工程的过程检测仪表，显示及调整限制仪表，执行仪表、机械量仪表、过程分析和物性检测仪表、仪表回路模拟试验，平安监测及报警装置，工业计算机安装与调试，仪表管路敷
12、设，仪表盘、箱、柜及附件安装，仪表附件安装。土石方工程，应按现行国家标准房屋建筑与装饰工程工程量计算规范GB50854相关项目编码列项。自控仪表工程中的限制电缆敷设、电气配管配线、桥架安装、接地系统安装，应按本规范附录D电气设备安装工程相关编码列项。F.12.4在线仪表和部件（流量计、调整阀、电磁阀、节流装置、取源部件等）安装,应按本规范附录H工业管道工程相关项目编码列项。火灾报警及消防限制等，应按规范附录J消防工程相关项目编码列项。F.12.6设备的除锈、刷油（补刷漆除外）、保温及爱护层安装，应按本规范附录M刷油、防腐蚀、绝热工程相关项目编码列项。管道敷设的焊口热处理及无损探伤按本规范附录H
13、工业管道工程相关项目编码列项。工业通信设备安装与调试，应按本规范附录1.通信设备及线路工程相关项目编码列项。供电系统安装，应按本规范附录D电气设备安装工程相关项目编码列项。F. 12.10项目特征中调试要求指：单体调试、功能调试等。附录G通风空调工程G.5相关问题及说明通风空调工程适用于通风（空调）设备及部件、通风管道及部件的制作安装工程。冷冻机组站内的设备安装、通风机安装及人防两用通风机安装，应按本规范附录A机械设备安装工程相关项目编码列项。冷冻机组站内的管道安装，应按本规范附录H工业管道工程相关项目编码列项Q冷冻站外墙皮以外通往通风空调设备的供热、供冷、供水等管道，应按本规范附录K给排水、
14、采暖、燃气工程相关项目编码列项。G. 5.5设备和支架的除锈、刷漆、保温及爱护层安装，应按本规范附录M刷油、防腐蚀、绝热工程相关项目编码列项。附录H工业管道工程H. 18相关问题及说明工业管道工程适用于厂区范围内的车间、装置、站、罐区及其相互之间；各种生产用介质输送管道和厂区第一个连接点以内生产、生活共用的输送给水、排水、蒸汽、燃气的管道安装工程。H.18.2厂区范围内的生活用给水、排水、蒸汽、燃气的管道安装工程执行本规范附录K给排水、采暖、燃气工程相应项目。H.18.3工业管道压力等级划分：低压：OP1.6MPa；中压：1.6PlOMPa；高压：IoVPW42MPa；蒸汽管道：p9MPa;工作温度2500。仪表流量计，应按本规范附录F自动化限制仪表安装工程相关项目编码列项Q管道、设备和支架除锈、刷油及保温等内容，除注明者外均应按本规范附录M刷油、防腐蚀、绝热工程相关项目编码列项。组装平台搭拆、管道防冻和焊接爱护、特别管道重启爱护、高压管道检验、地下管道穿越建筑物爱护等措施项目，应按本规范附录N措施项目相关项目编码列项。附录J消防工程J.6相关问题及说明J. 6.1管道界限的划分：
