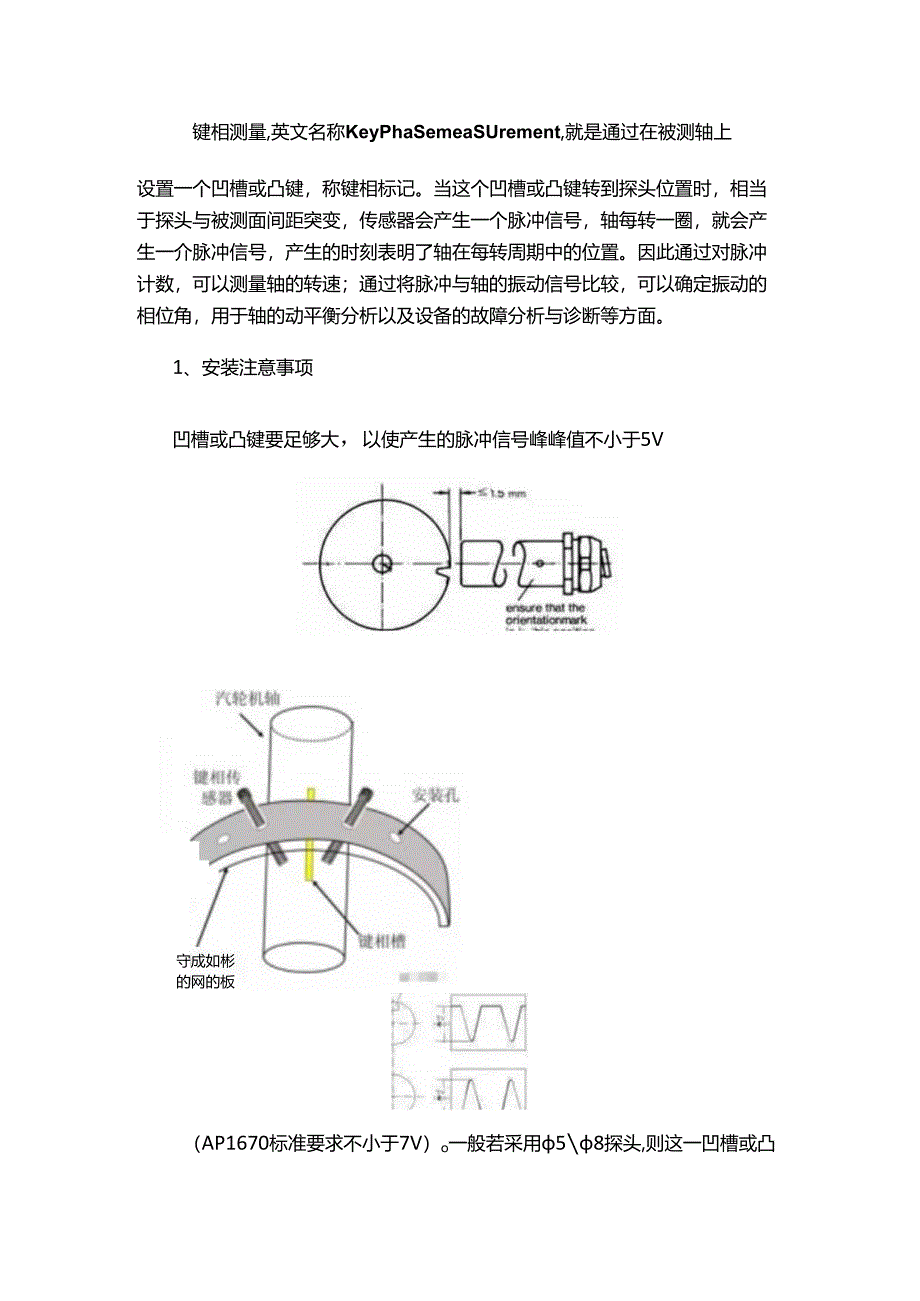

1、键相测量,英文名称KeyPhaSemeaSUrement,就是通过在被测轴上设置一个凹槽或凸键，称键相标记。当这个凹槽或凸键转到探头位置时，相当于探头与被测面间距突变，传感器会产生一个脉冲信号，轴每转一圈，就会产生一介脉冲信号，产生的时刻表明了轴在每转周期中的位置。因此通过对脉冲计数，可以测量轴的转速；通过将脉冲与轴的振动信号比较，可以确定振动的相位角，用于轴的动平衡分析以及设备的故障分析与诊断等方面。1、安装注意事项凹槽或凸键要足够大，以使产生的脉冲信号峰峰值不小于5V守成如彬的网的板（AP1670标准要求不小于7V）o一般若采用58探头,则这一凹槽或凸键宽度应大于7.6mm、深度或高度应大

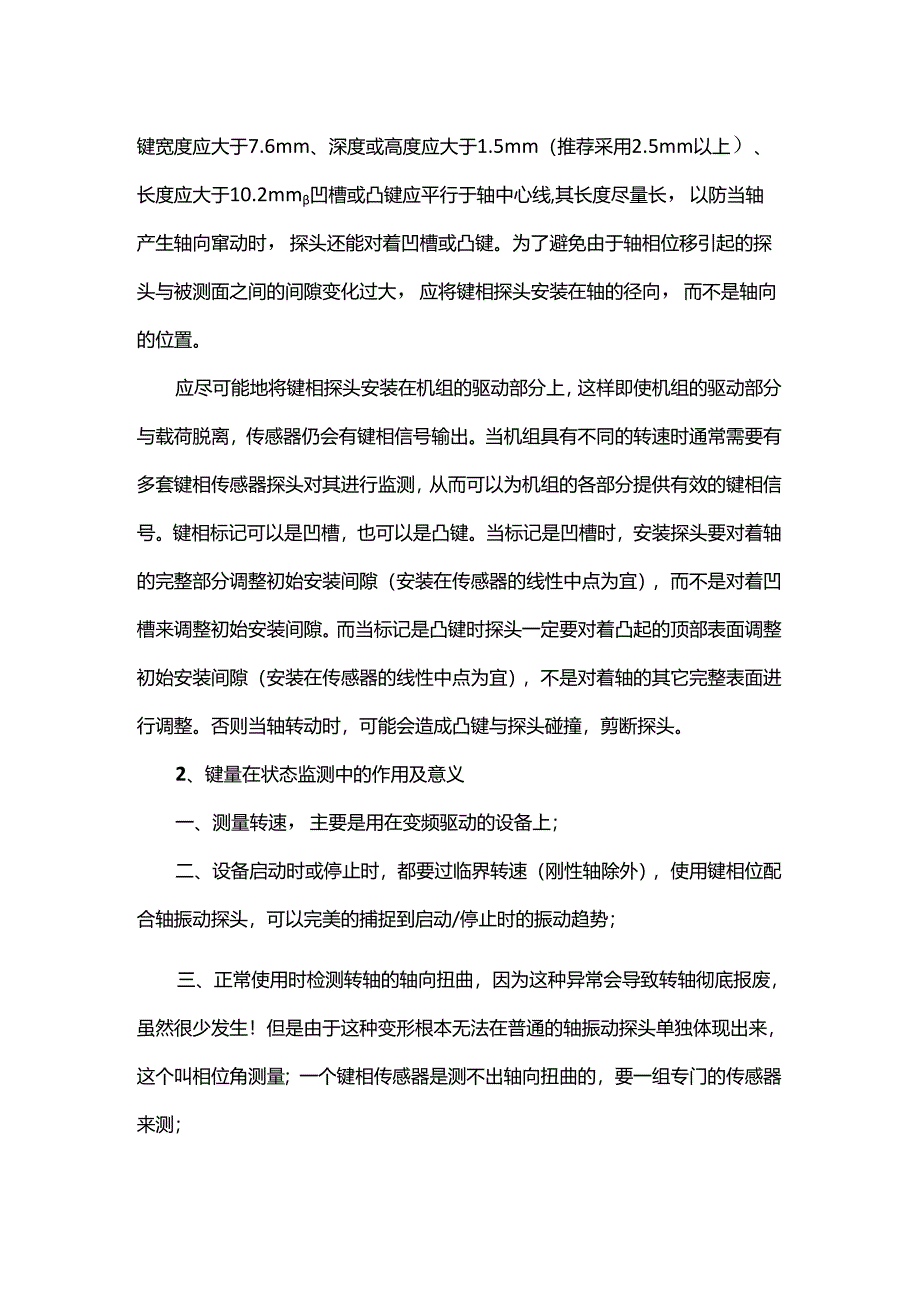

2、于1.5mm（推荐采用2.5mm以上）、长度应大于10.2mm凹槽或凸键应平行于轴中心线,其长度尽量长，以防当轴产生轴向窜动时，探头还能对着凹槽或凸键。为了避免由于轴相位移引起的探头与被测面之间的间隙变化过大，应将键相探头安装在轴的径向，而不是轴向的位置。应尽可能地将键相探头安装在机组的驱动部分上，这样即使机组的驱动部分与载荷脱离，传感器仍会有键相信号输出。当机组具有不同的转速时通常需要有多套键相传感器探头对其进行监测，从而可以为机组的各部分提供有效的键相信号。键相标记可以是凹槽，也可以是凸键。当标记是凹槽时，安装探头要对着轴的完整部分调整初始安装间隙（安装在传感器的线性中点为宜），而不是对着
3、凹槽来调整初始安装间隙。而当标记是凸键时探头一定要对着凸起的顶部表面调整初始安装间隙（安装在传感器的线性中点为宜），不是对着轴的其它完整表面进行调整。否则当轴转动时，可能会造成凸键与探头碰撞，剪断探头。2、键量在状态监测中的作用及意义一、测量转速，主要是用在变频驱动的设备上；二、设备启动时或停止时，都要过临界转速（刚性轴除外），使用键相位配合轴振动探头，可以完美的捕捉到启动/停止时的振动趋势；三、正常使用时检测转轴的轴向扭曲，因为这种异常会导致转轴彻底报废，虽然很少发生！但是由于这种变形根本无法在普通的轴振动探头单独体现出来，这个叫相位角测量；一个键相传感器是测不出轴向扭曲的，要一组专门的传感

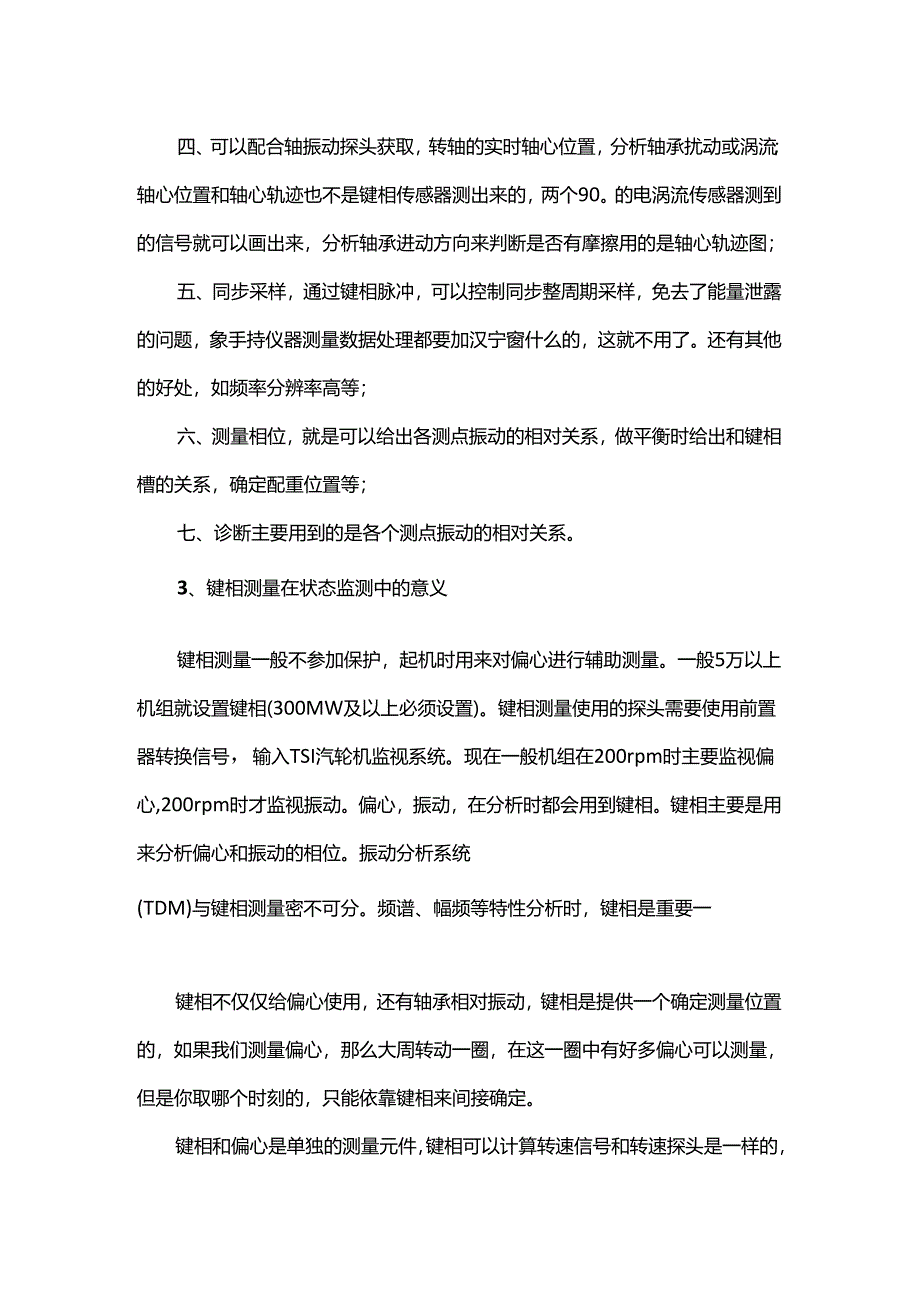

4、器来测；四、可以配合轴振动探头获取，转轴的实时轴心位置，分析轴承扰动或涡流；轴心位置和轴心轨迹也不是键相传感器测出来的，两个90。的电涡流传感器测到的信号就可以画出来，分析轴承进动方向来判断是否有摩擦用的是轴心轨迹图；五、同步采样，通过键相脉冲，可以控制同步整周期采样，免去了能量泄露的问题，象手持仪器测量数据处理都要加汉宁窗什么的，这就不用了。还有其他的好处，如频率分辨率高等；六、测量相位，就是可以给出各测点振动的相对关系，做平衡时给出和键相槽的关系，确定配重位置等；七、诊断主要用到的是各个测点振动的相对关系。3、键相测量在状态监测中的意义键相测量一般不参加保护，起机时用来对偏心进行辅助测量。
5、一般5万以上机组就设置键相(300MW及以上必须设置)。键相测量使用的探头需要使用前置器转换信号，输入TSI汽轮机监视系统。现在一般机组在200rpm时主要监视偏心,200rpm时才监视振动。偏心，振动，在分析时都会用到键相。键相主要是用来分析偏心和振动的相位。振动分析系统(TDM)与键相测量密不可分。频谱、幅频等特性分析时，键相是重要一键相不仅仅给偏心使用，还有轴承相对振动，键相是提供一个确定测量位置的，如果我们测量偏心，那么大周转动一圈，在这一圈中有好多偏心可以测量，但是你取哪个时刻的，只能依靠键相来间接确定。键相和偏心是单独的测量元件，键相可以计算转速信号和转速探头是一样的，它对应的测速
6、盘只有一个齿，所以轴转360才一个脉冲信号它设定一个起始信号。偏心用于测量大轴弯曲，两者配合可以知道在大轴最初位置和下一周位置发生的变化从而确定弯曲相位，配合振动更能清晰此问题，配合振动还可以确定安装间隙等。键相是一个标记脉冲，它只允许有一个键槽，一个脉冲表示转子一圈。偏心是测量转子在低转速时转子转一圈的最大弯曲值，在转速大于600转以后偏心监视无意义。键相信号还给轴承振动和轴振动提供基准信号，可以做振动分析，可以提供矢量图分析。举一个不一定很恰当的例子来看：键相信号一个脉冲是转子一圈，可以看做一个360。的坐标，振动在坐标轴上产生一个值可以通过同一个瓦另外一个传感器信号进行矢量和得到一个振动复合信号。另外提供坐标轴振动信号，知道键相传感器安装位置和角度可以推算如何进行动平衡调整
