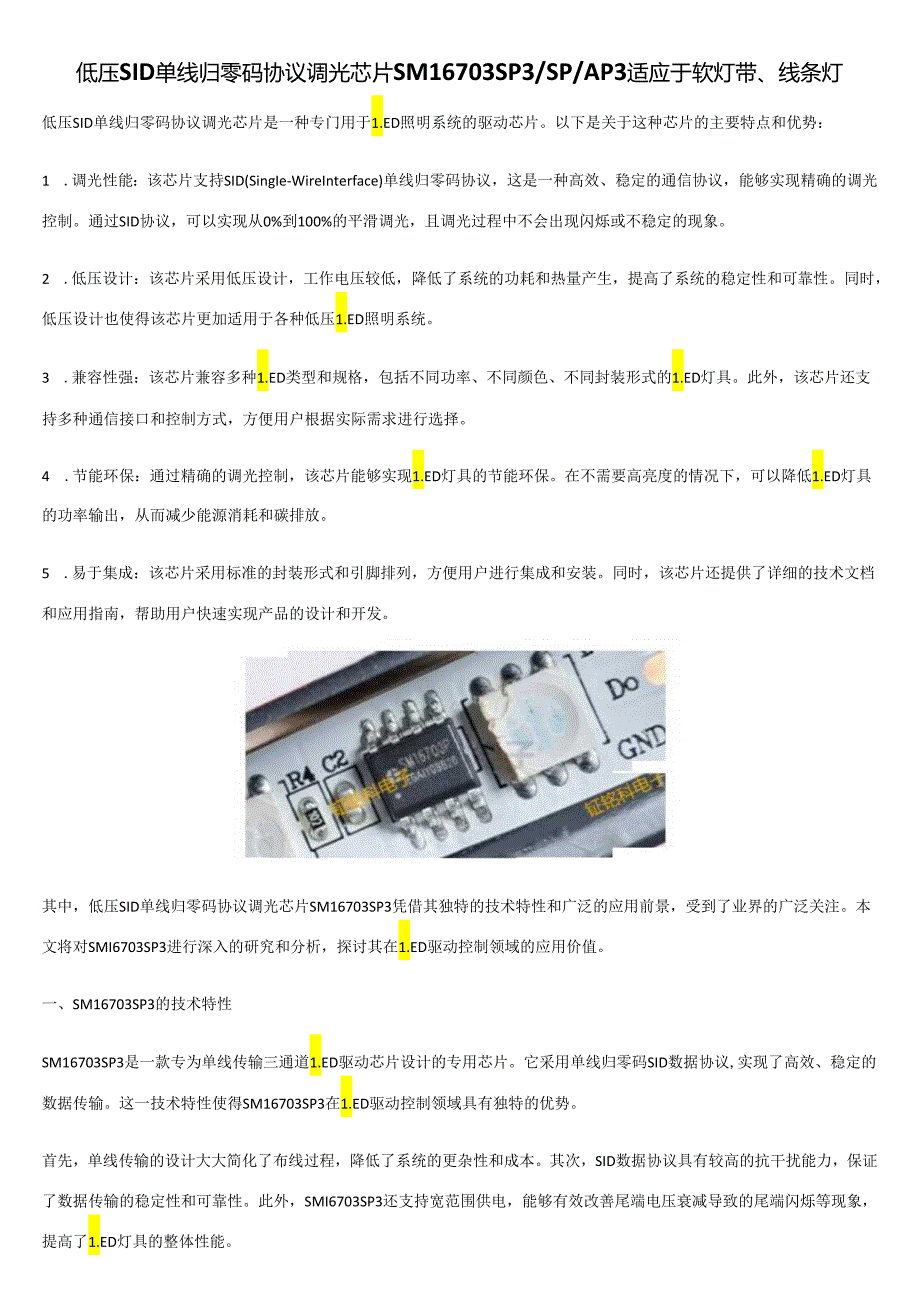

1、低压SID单线归零码协议调光芯片SM16703SP3/SP/AP3适应于软灯带、线条灯低压SID单线归零码协议调光芯片是一种专门用于1.ED照明系统的驱动芯片。以下是关于这种芯片的主要特点和优势：1 .调光性能：该芯片支持SID(SingIe-WireInterface)单线归零码协议，这是一种高效、稳定的通信协议，能够实现精确的调光控制。通过SID协议，可以实现从0%到100%的平滑调光，且调光过程中不会出现闪烁或不稳定的现象。2 .低压设计：该芯片采用低压设计，工作电压较低，降低了系统的功耗和热量产生，提高了系统的稳定性和可靠性。同时，低压设计也使得该芯片更加适用于各种低压1.ED照明系统
2、。3 .兼容性强：该芯片兼容多种1.ED类型和规格，包括不同功率、不同颜色、不同封装形式的1.ED灯具。此外，该芯片还支持多种通信接口和控制方式，方便用户根据实际需求进行选择。4 .节能环保：通过精确的调光控制，该芯片能够实现1.ED灯具的节能环保。在不需要高亮度的情况下，可以降低1.ED灯具的功率输出，从而减少能源消耗和碳排放。5 .易于集成：该芯片采用标准的封装形式和引脚排列，方便用户进行集成和安装。同时，该芯片还提供了详细的技术文档和应用指南，帮助用户快速实现产品的设计和开发。其中，低压SID单线归零码协议调光芯片SM16703SP3凭借其独特的技术特性和广泛的应用前景，受到了业界的广泛
3、关注。本文将对SMI6703SP3进行深入的研究和分析，探讨其在1.ED驱动控制领域的应用价值。一、SM16703SP3的技术特性SM16703SP3是一款专为单线传输三通道1.ED驱动芯片设计的专用芯片。它采用单线归零码SID数据协议,实现了高效、稳定的数据传输。这一技术特性使得SM16703SP3在1.ED驱动控制领域具有独特的优势。首先，单线传输的设计大大简化了布线过程，降低了系统的更杂性和成本。其次，SID数据协议具有较高的抗干扰能力，保证了数据传输的稳定性和可靠性。此外，SMI6703SP3还支持宽范围供电，能够有效改善尾端电压衰减导致的尾端闪烁等现象，提高了1.ED灯具的整体性能。

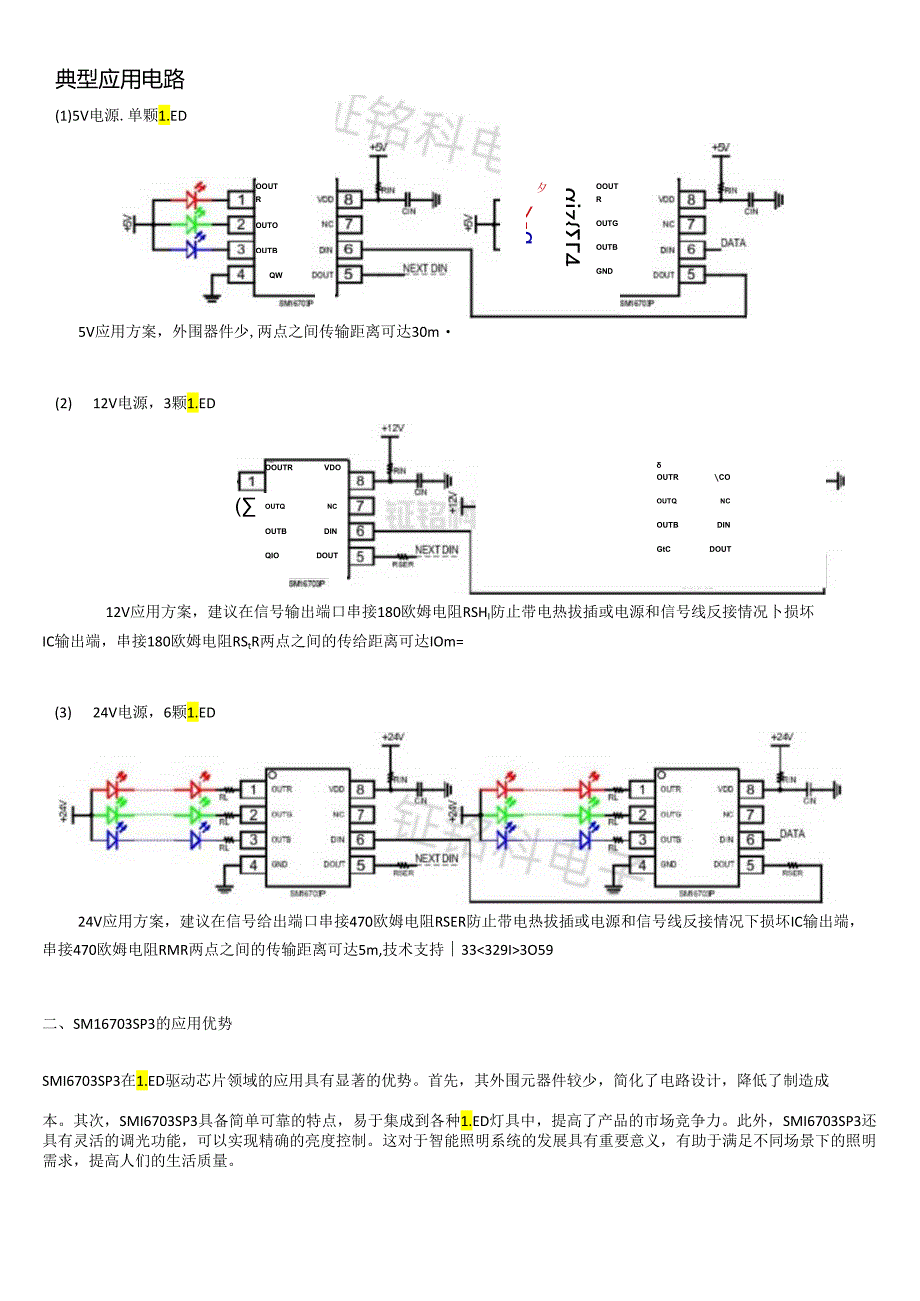

4、典型应用电路(1)5V电源.单颗1.EDOOUTROUTOOUTBQWiz4夕-qOOUTROUTGOUTBGND5V应用方案，外围器件少,两点之间传输距离可达30m(2) 12V电源，3颗1.EDOOUTRVDOOUTQNCOUTBDIN(QIODOUTOUTRCOOUTQNCOUTBDINGtCDOUT12V应用方案，建议在信号输出端口串接180欧姆电阻RSHI防止带电热拔插或电源和信号线反接情况卜损坏IC输出端，串接180欧姆电阻RStR两点之间的传给距离可达IOm=(3) 24V电源，6颗1.ED24V应用方案，建议在信号给出端口串接470欧姆电阻RSER防止带电热拔插或电源和信号线反

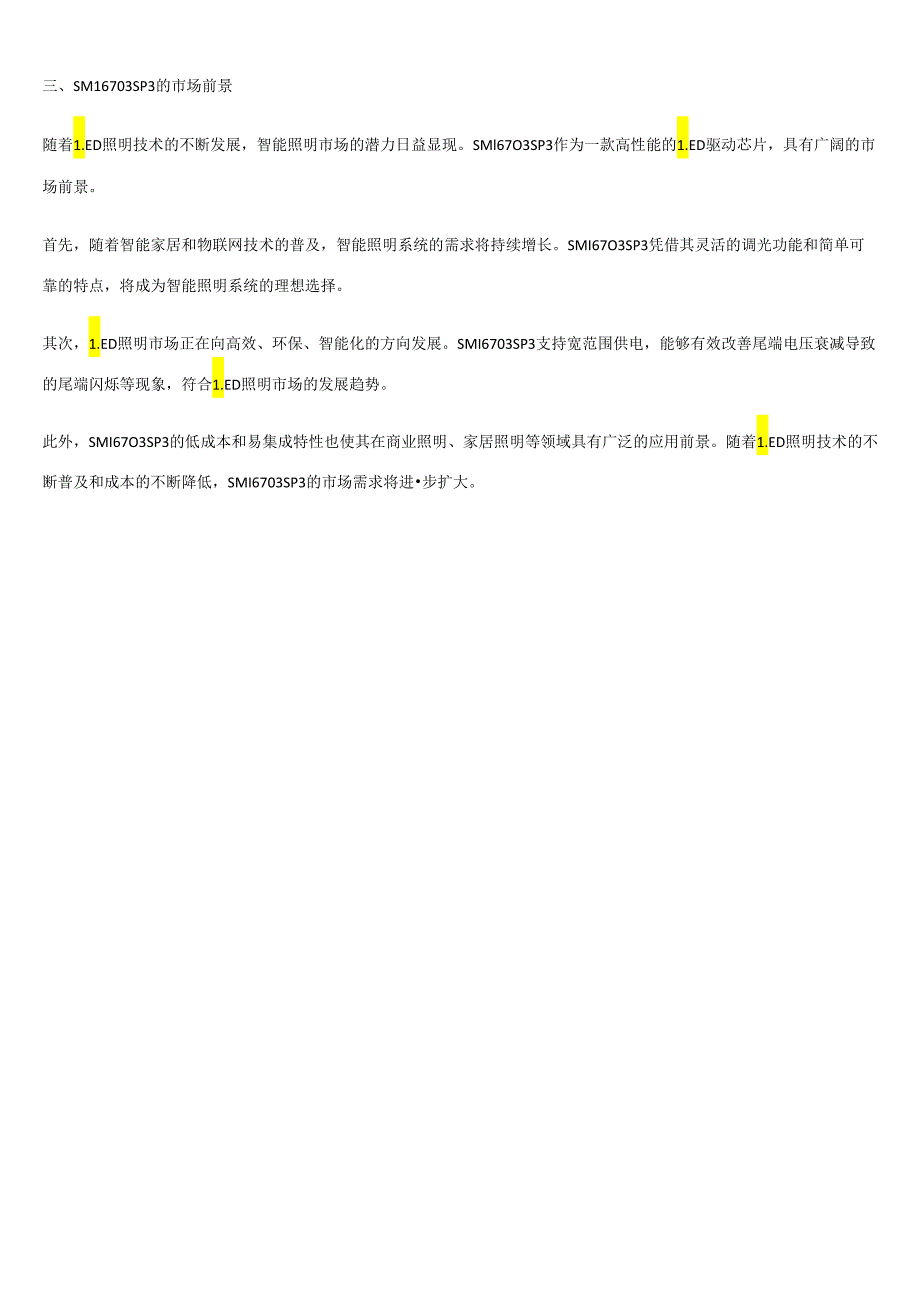

5、接情况下损坏IC输出端，串接470欧姆电阻RMR两点之间的传输距离可达5m,技术支持333O59二、SM16703SP3的应用优势SMI6703SP3在1.ED驱动芯片领域的应用具有显著的优势。首先，其外围元器件较少，简化了电路设计，降低了制造成本。其次，SMI6703SP3具备简单可靠的特点，易于集成到各种1.ED灯具中，提高了产品的市场竞争力。此外，SMI6703SP3还具有灵活的调光功能，可以实现精确的亮度控制。这对于智能照明系统的发展具有重要意义，有助于满足不同场景下的照明需求，提高人们的生活质量。三、SM16703SP3的市场前景随着1.ED照明技术的不断发展，智能照明市场的潜力日益显现。SMl67O3SP3作为一款高性能的1.ED驱动芯片，具有广阔的市场前景。首先，随着智能家居和物联网技术的普及，智能照明系统的需求将持续增长。SMI67O3SP3凭借其灵活的调光功能和简单可靠的特点，将成为智能照明系统的理想选择。其次，1.ED照明市场正在向高效、环保、智能化的方向发展。SMI6703SP3支持宽范围供电，能够有效改善尾端电压衰减导致的尾端闪烁等现象，符合1.ED照明市场的发展趋势。此外，SMI67O3SP3的低成本和易集成特性也使其在商业照明、家居照明等领域具有广泛的应用前景。随着1.ED照明技术的不断普及和成本的不断降低，SMI6703SP3的市场需求将进步扩大。
