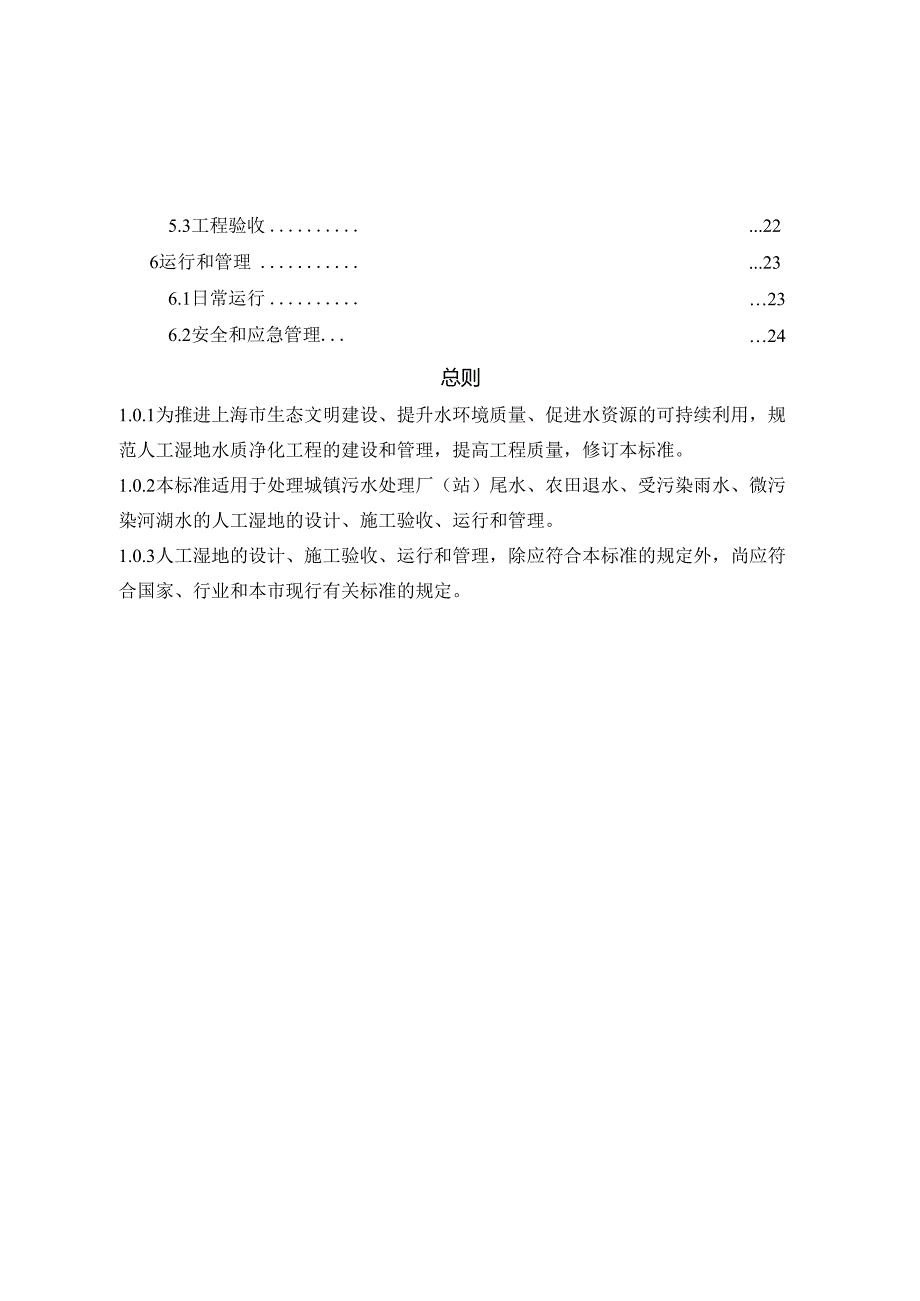

1、1总则22术语和符号32.1术语32.2符号53工艺流程选择64设计71. 1一般规定74. 2水平潜流人工湿地85. 3垂直潜流人工湿地135.1 表面流人工湿地145.2 防渗175.3 填料185.4 生物185.5 景观美化195施工和验收215. 1施工216. 2启动和调试21.22.2323245.3工程验收6运行和管理6.1日常运行6.2安全和应急管理.总则1.0.1为推进上海市生态文明建设、提升水环境质量、促进水资源的可持续利用，规范人工湿地水质净化工程的建设和管理，提高工程质量，修订本标准。1.0.2本标准适用于处理城镇污水处理厂（站）尾水、农田退水、受污染雨水、微污染河湖

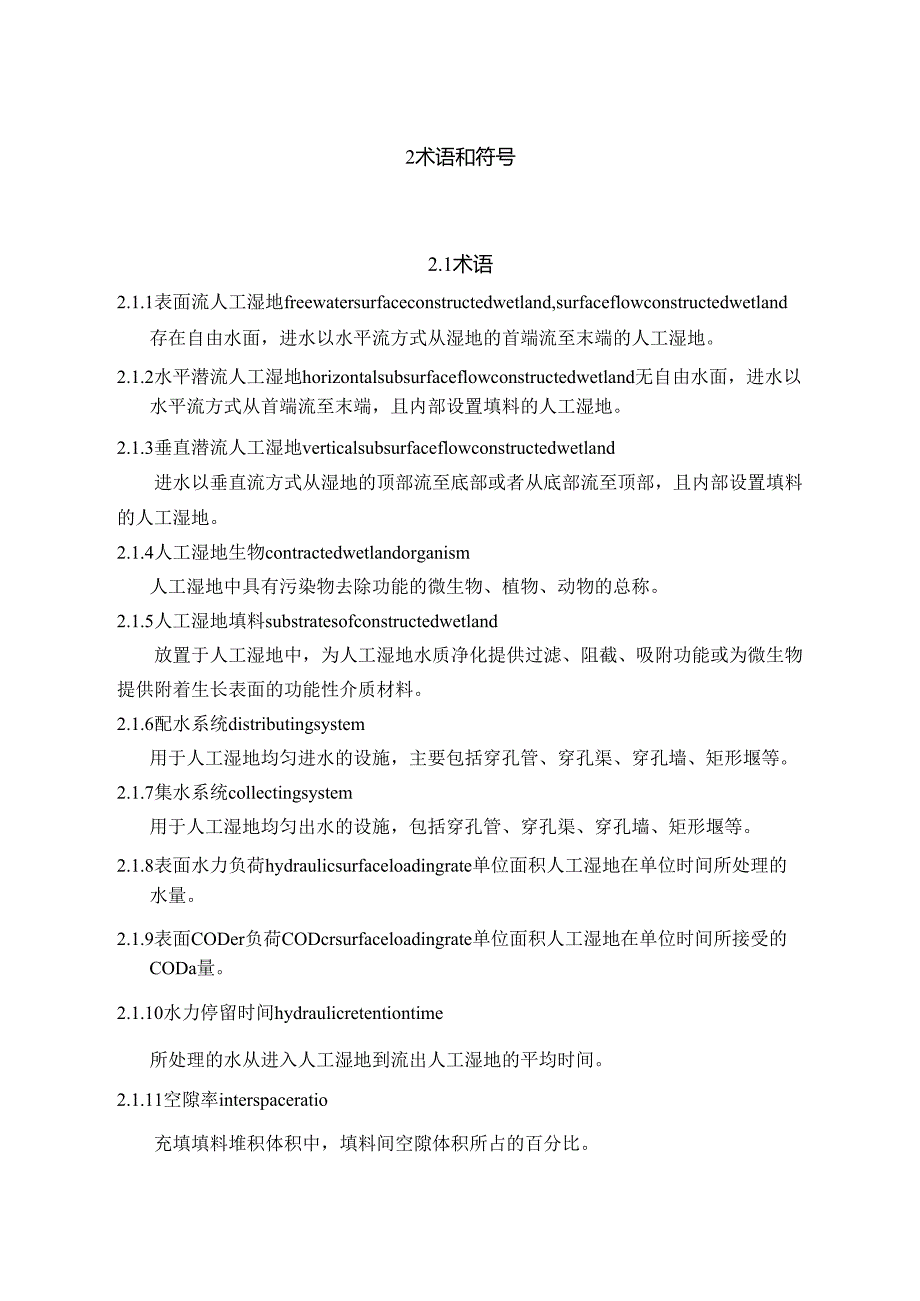

2、水的人工湿地的设计、施工验收、运行和管理。1.0.3人工湿地的设计、施工验收、运行和管理，除应符合本标准的规定外，尚应符合国家、行业和本市现行有关标准的规定。2术语和符号2.1术语2.1.1表面流人工湿地freewatersurfaceconstructedwetland,surfaceflowconstructedwetland存在自由水面，进水以水平流方式从湿地的首端流至末端的人工湿地。2.1.2水平潜流人工湿地horizontalsubsurfaceflowconstructedwetland无自由水面，进水以水平流方式从首端流至末端，且内部设置填料的人工湿地。2.1.3垂直潜流人工湿地
3、verticalsubsurfaceflowconstructedwetland进水以垂直流方式从湿地的顶部流至底部或者从底部流至顶部，且内部设置填料的人工湿地。2.1.4人工湿地生物contractedwetlandorganism人工湿地中具有污染物去除功能的微生物、植物、动物的总称。2.1.5人工湿地填料substratesofconstructedwetland放置于人工湿地中，为人工湿地水质净化提供过滤、阻截、吸附功能或为微生物提供附着生长表面的功能性介质材料。2.1.6配水系统distributingsystem用于人工湿地均匀进水的设施，主要包括穿孔管、穿孔渠、穿孔墙、矩形堰等。

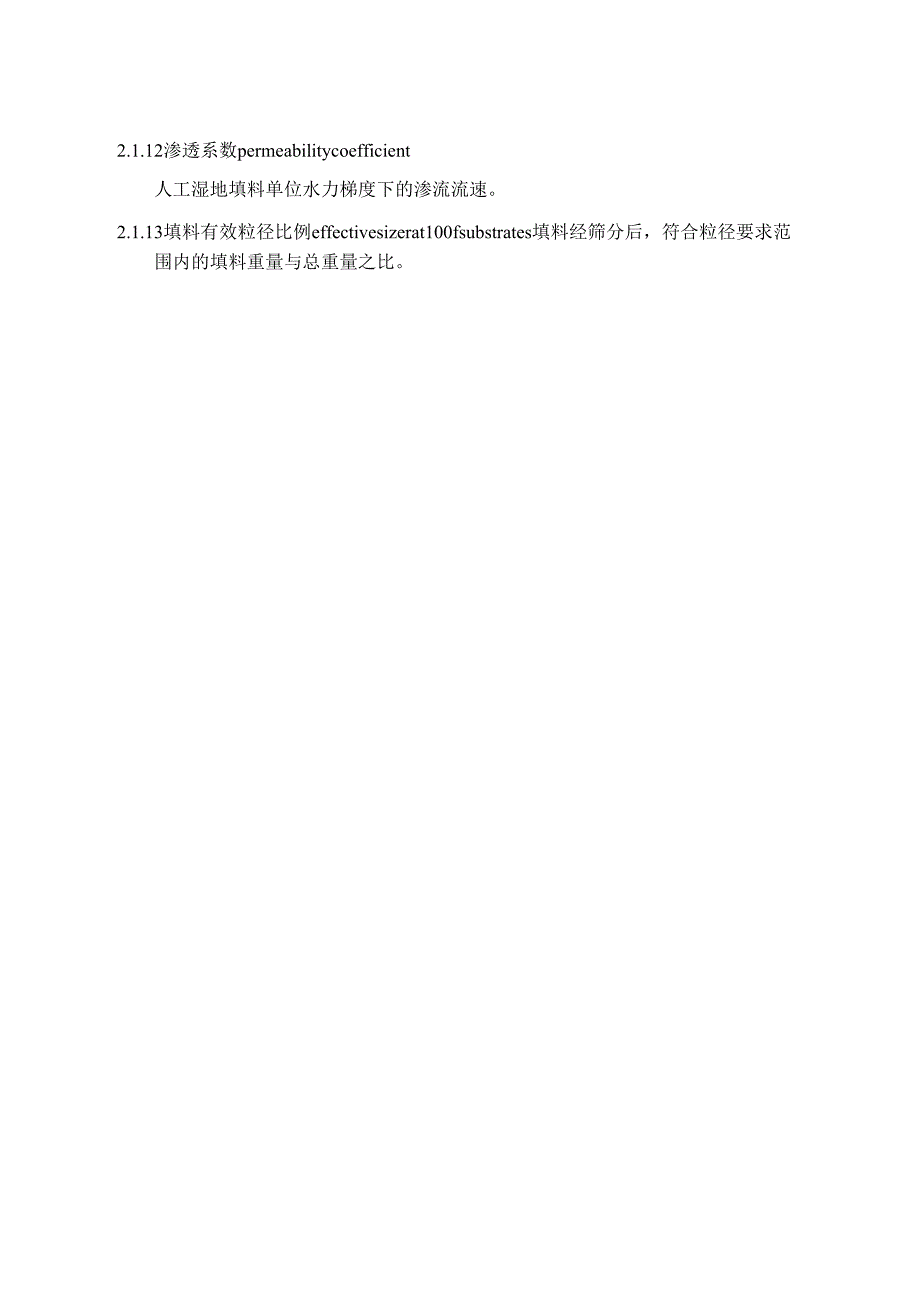

4、2.1.7集水系统collectingsystem用于人工湿地均匀出水的设施，包括穿孔管、穿孔渠、穿孔墙、矩形堰等。2.1.8表面水力负荷hydraulicsurfaceloadingrate单位面积人工湿地在单位时间所处理的水量。2.1.9表面CODer负荷CODcrsurfaceloadingrate单位面积人工湿地在单位时间所接受的CODa量。2.1.10水力停留时间hydraulicretentiontime所处理的水从进入人工湿地到流出人工湿地的平均时间。2.1.11空隙率interspaceratio充填填料堆积体积中，填料间空隙体积所占的百分比。2.1.12渗透系数permeab
5、ilitycoefficient人工湿地填料单位水力梯度下的渗流流速。2.1.13填料有效粒径比例effectivesizerat100fsubstrates填料经筛分后，符合粒径要求范围内的填料重量与总重量之比。2.2符号A人工湿地面积；Hs处理区的填料厚度;K,填料渗透系数；1.人工湿地长度；n水力坡度；Q进水流量；V人工湿地宽度。3工艺流程选择3.0.1人工湿地处理工艺流程应根据进水水质条件和出水水质要求，综合考虑各类型人工湿地的特点和工程用地等环境条件，通过技术经济比较后确定。3.0.2用地紧张或处理负荷大时宜采用潜流人工湿地。3.0.3人工湿地的预处理设施应根据湿地类型和进水水质情况
6、选择不同程度的预处理设施。当进水存在漂浮物时宜设置格栅。预处理工艺设计应符合现行国家标准室外排水设计标准GB50014和城镇污水再生利用工程设计规范GB50335的有关规定。3.0.4人工湿地处理城镇污水处理厂尾水时，在人工湿地前可不设置预处理设施。3.0.5处理微污染河湖水时，宜采用表面流人工湿地。根据需要，可在人工湿地前设置格栅和沉淀预处理设施。3.0.6处理受污染雨水时，在人工湿地前宜设置调蓄和沉淀等预处理设施，并应设置雨季超标雨水的超越和旱季补水设施措施。人工湿地宜与雨水调蓄设施共建，也可根据实际用地条件分建。3.0.7处理农田退水时，在人工湿地前宜设置调蓄和沉淀等预处理设施。3.0.
7、8人工湿地出水排入水体或再生利用前，宜根据实际需求设置充氧或消毒工艺，其设计应符合现行国家标准室外排水设计标准GB50014和城镇污水再生利用工程设计规范GB50335的有关规定。3.0.9人工湿地处理系统可由单一或多个类型组合而成，根据实际情况，可采用并联式、串联式或组合式。4设计4.1 一般规定4.1.1 人工湿地设计时应充分利用进水水压与原有地形，高程设计宜与建造地点的地势相适应。当高程上不能避免超标降雨径流进入时，应设置超越通道和避免人工湿地防冲刷的设施。4.1.2 人工湿地设计应包括池体设计、配水/集水系统设计、防渗设计、填料配置、生物配置和景观美化。4.1.3 人工湿地的设计水量，
8、应符合下列要求：1处理城镇污水处理厂尾水时，设计水量应与需要处理的污水处理厂出水量相适应。2处理微污染河湖水和农田退水时，设计水量应根据受纳水体的水质需求、可利用面积等因素确定。3处理受污染雨水时，设计水量应根据控制径流污染的水量、水质提升目标确定。4.1.4 人工湿地的设计进水水质宜以实测值为基础确定，在无实测资料时，可按相似工程确定。4.1.5 人工湿地的出水水质应根据受纳水体环境容量或用户需求合理确定，并应符合国家和上海市现行的有关标准。4.1.6 人工湿地应根据处理水量合理确定组数，保证在检修时的处理能力。4.1.7 人工湿地的有效面积宜分别按表面水力负荷和表面COD“负荷计算，并取两
9、者中的大值。4.1.8 人工湿地的设计水位宜根据地块特征、排放方式、植物配置等因素综合确定。4.1.9 人工湿地工程的建设应合理配置植物、动物与微生物，配套辅助设施、信息化管理等。4.1.10 人工湿地宜根据场地特征设置植物收割临时堆放或填料换填的场地和运维道路。面积超过Iha的潜流人工湿地宜设置清淤设施。4.2 水平潜流人工湿地4.2.1水平潜流人工湿地结构应符合下列要求：1应设置进水区、处理区和出水区(图4.2.1),处理区自上而下宜为植物与覆盖层、填料层和防渗层。2进水区和出水区宜放置粒径为40m1180mm的卵石和砾石，长度宜为0.5ml.0m,宜分布于整个湿地床宽。3处理区填料粒径宜
10、为4mn30mm.4填料层厚度宜为0.6111.Omo5植物与覆盖层的覆盖物厚度应大于200mm,材料宜选用透气透水性能好的覆盖物。(b)剖面图图4.2.1水平潜流人工湿地示意图1一配水渠；2出水渠；3植物与覆盖层；4一填料层；5防渗层a一进水区；b处理区；C一出水区4.2.1 水平潜流人工湿地的主要设计参数宜根据试验资料确定，无试验资料时，可采用经验数据或按表4.2.2的规定取值。表4.2.2水平潜流人工湿地的设计参数参数取值表面COh负荷g(112d)312表面水力负荷M/S?d)0.31.5水力停留时间(d)0.734.2.2 水平潜流人工湿地的几何尺寸设计，应符合下列要求:1单池长度宜
11、为201150m,长宽比宜为3:广4:1。2水力坡度宜为0.5%1.0%o4.2.3 水平潜流人工湿地宽度和长度，可按下列公式计算:1 人工湿地宽度:864(X)xK式中用-人工湿地宽度(m)；Q进水流量(油d)；n水力坡度；Ki填料渗透系数(m/s)；一处理区填料厚度(m)O2 人工湿地长度：1.=.卞(4.2.4-2)式中1.人工湿地长度(m)；A人工湿地面积(m2)o4.2.4 水平潜流人工湿地宜采用多点配水方式，可采用穿孔管或穿孔墙，并应符合下列要求：1穿孔管可设置于床面以下，长度宜略小于人工湿地宽度(图4.2.5-1),穿孔管相邻孔距宜按人工湿地宽度的10%计，且不宜大于Inb孔径宜
12、为20mm3011uno-Q。CQQd。口OqVoooauoooooomoOoooooooooVvooooooooooo7Oooooooouovoooooooooo营OoQoOOOOOOqOooOoooooHoooooooooooVooooooooooa70000000Ooo-TooooOOOOOO，一(b)剖面图图4.2.54水平潜流人工湿地穿孔管配水方式1一进水区；2处理区；3一进水管；4穿孔管2穿孔墙设于进水区之前，长度宜与人工湿地宽度相同(图4.2.5-2),穿孔墙的开孔率宜为30%,孔径为55mmll5mmoe一oooooooooooOoooooooooo-MoooooonooooO
13、oooooooooo-MoooooooooooOoooooooooo-VooooooooooO户。Ooooooooo-Voooooooooo0Ooooooooooo-2-Jaaflw。e3/Oonooo/Uuooe/UonuooZOoooooo/UonuooZOonoooUonuooZOooooooOoooooZOoooooo(b)剖面图图4.2.5-2水平潜流人工湿地穿孔墙配水方式1进水区；2处理区；3一进水管；4配水渠；5穿孔墙4.2.6 水平潜流人工湿地应集水均匀，集水方式宜采用穿孔管或穿孔墙，出水口宜设置可调节水位的溢水管或堰等(图4.2.6-1和图4.2.6-2)o=VOoooooo
14、oooooooOooooooooooooo-09000000000000Oooooooooaoooo-60000000000000Ooqooooooooooo-UqoooooooqooooOqoooooooooooo-OoooooooooooooOooooooooooooo-(b)剖面图图4.2.64水平潜流人工湿地穿孔管集水方式1处理区；2一出水区；3出水渠；4一出水管；5可旋转弯头；6阀门(可不设)；7穿孔管123OoaooooOOOOOQOUoooooooooooqo-OooooooOooooqoOooooooooooooo-600OoooQoooqooOooooooooooooo-Oo
15、oOoooooooqqoOooooooooooooo-00000000000900Oooooooooooooo-(b)剖面图图4.2.6-2水平潜流人工湿地穿孔墙集水方式I-处理区；2一出水区；3出水渠；4一出水管；5阀门（可不设）；6可旋转弯头；7穿孔墙4.2.7 水平潜流人工湿地宜采用跌水充氧、机械曝气等方式进行辅助充氧。采用跌水充氧时，应防止水流对构筑物的冲刷；采用机械曝气时，曝气管应设置在进水区或出水区。4.3垂直潜流人工湿地4.3.1 垂直潜流人工湿地结构，应符合下列要求：1自上而下宜为覆盖层、填料层、过渡层、排水层和防渗层（图4.3.1）。2可设置穿透功能层的通气管，同底部的排水管相连接，并且与排水管道管径相同（图4.3.1）o3各层厚度和材料粒径可按表4.3.1的
