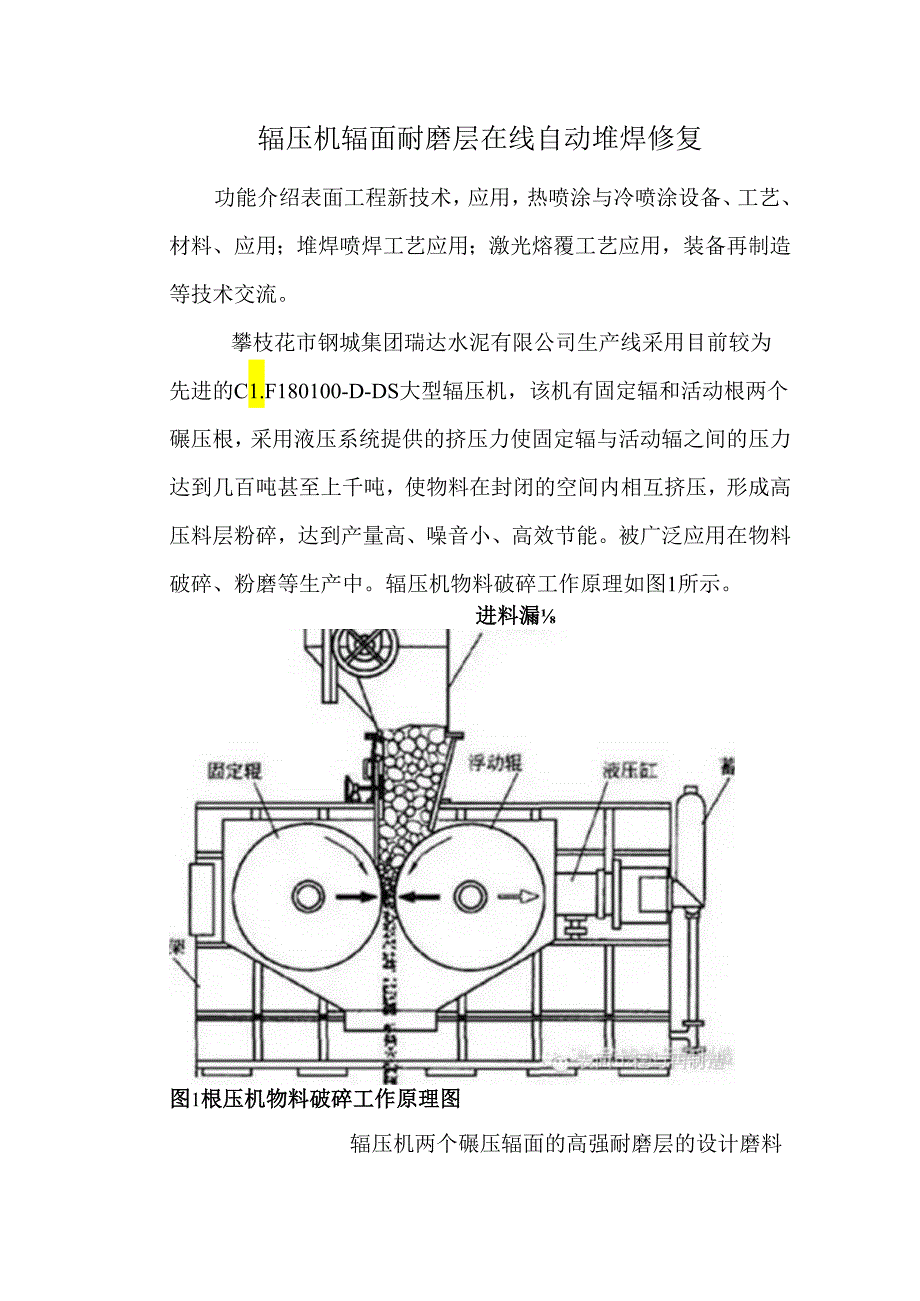

1、辐压机辐面耐磨层在线自动堆焊修复功能介绍表面工程新技术，应用，热喷涂与冷喷涂设备、工艺、材料、应用；堆焊喷焊工艺应用；激光熔覆工艺应用，装备再制造等技术交流。攀枝花市钢城集团瑞达水泥有限公司生产线采用目前较为先进的C1.F180100-D-DS大型辐压机，该机有固定辐和活动根两个碾压根，采用液压系统提供的挤压力使固定辐与活动辐之间的压力达到几百吨甚至上千吨，使物料在封闭的空间内相互挤压，形成高压料层粉碎，达到产量高、噪音小、高效节能。被广泛应用在物料破碎、粉磨等生产中。辐压机物料破碎工作原理如图1所示。进料漏图1根压机物料破碎工作原理图辐压机两个碾压辐面的高强耐磨层的设计磨料量为400万吨。高

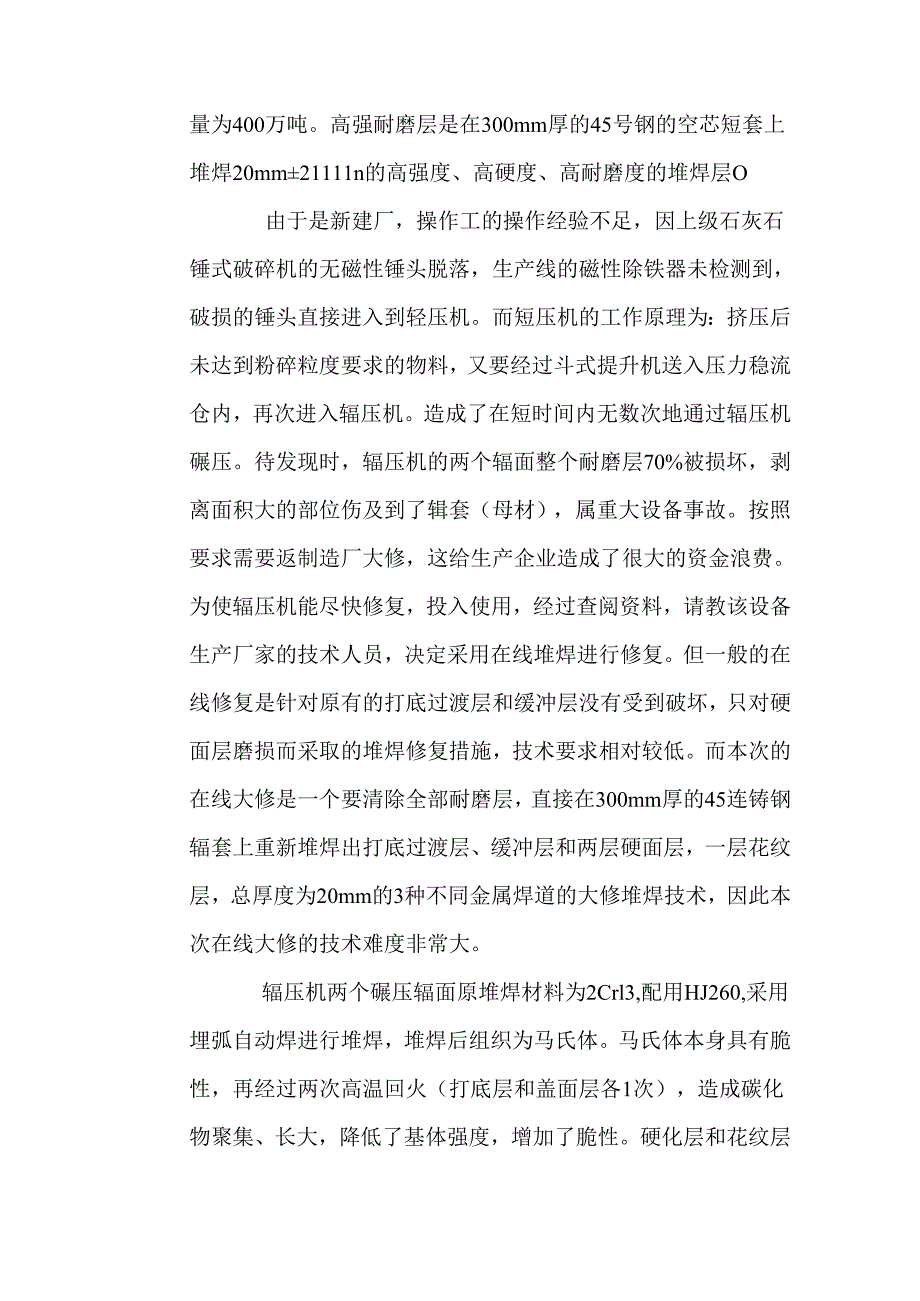

2、强耐磨层是在300mm厚的45号钢的空芯短套上堆焊20mm21111n的高强度、高硬度、高耐磨度的堆焊层O由于是新建厂，操作工的操作经验不足，因上级石灰石锤式破碎机的无磁性锤头脱落，生产线的磁性除铁器未检测到，破损的锤头直接进入到轻压机。而短压机的工作原理为：挤压后未达到粉碎粒度要求的物料，又要经过斗式提升机送入压力稳流仓内，再次进入辐压机。造成了在短时间内无数次地通过辐压机碾压。待发现时，辐压机的两个辐面整个耐磨层70%被损坏，剥离面积大的部位伤及到了辑套（母材），属重大设备事故。按照要求需要返制造厂大修，这给生产企业造成了很大的资金浪费。为使辐压机能尽快修复，投入使用，经过查阅资料，请教该
3、设备生产厂家的技术人员，决定采用在线堆焊进行修复。但一般的在线修复是针对原有的打底过渡层和缓冲层没有受到破坏，只对硬面层磨损而采取的堆焊修复措施，技术要求相对较低。而本次的在线大修是一个要清除全部耐磨层，直接在300mm厚的45连铸钢辐套上重新堆焊出打底过渡层、缓冲层和两层硬面层，一层花纹层，总厚度为20mm的3种不同金属焊道的大修堆焊技术，因此本次在线大修的技术难度非常大。辐压机两个碾压辐面原堆焊材料为2Crl3,配用HJ260,采用埋弧自动焊进行堆焊，堆焊后组织为马氏体。马氏体本身具有脆性，再经过两次高温回火（打底层和盖面层各1次），造成碳化物聚集、长大，降低了基体强度，增加了脆性。硬化层

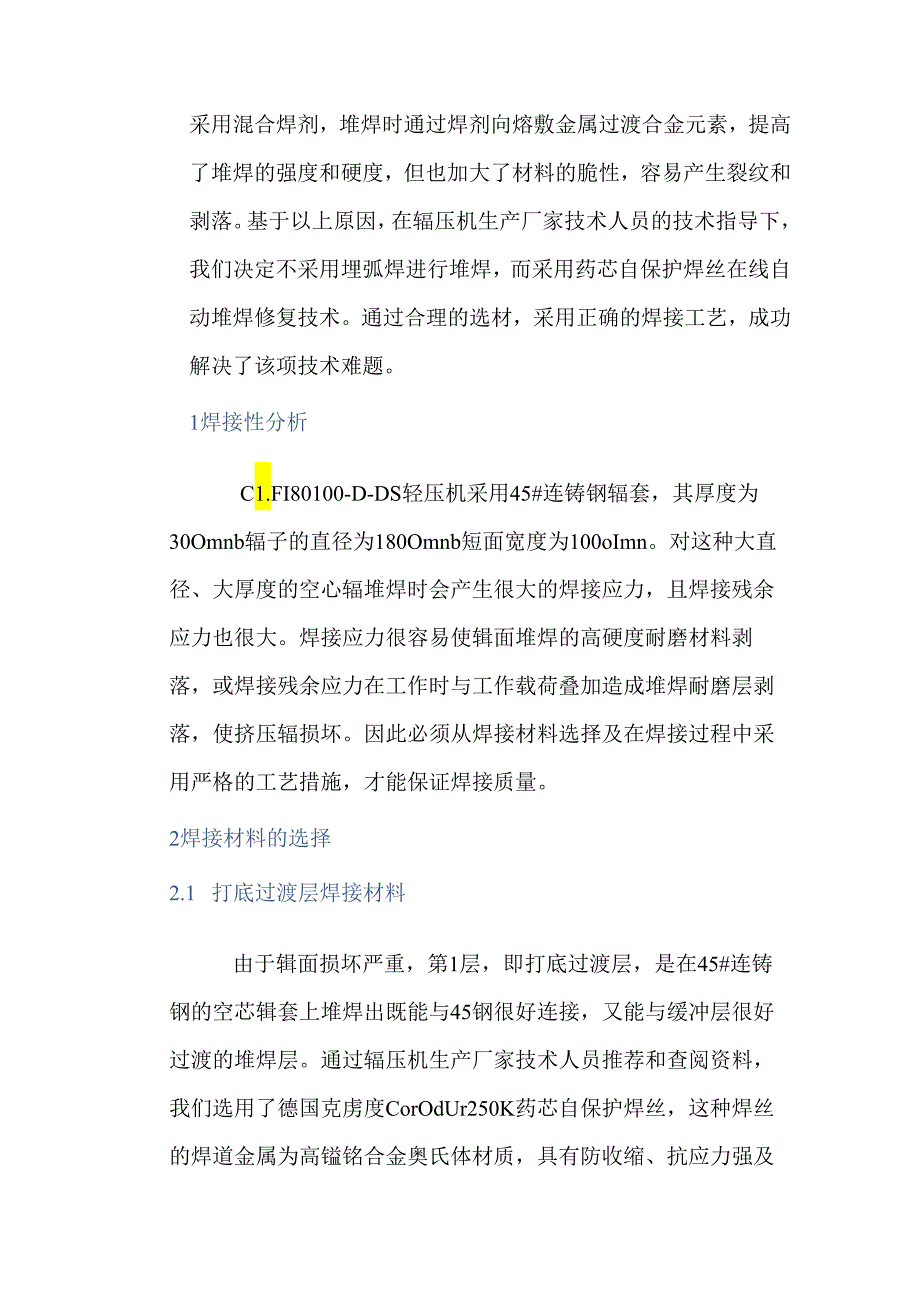

4、和花纹层采用混合焊剂，堆焊时通过焊剂向熔敷金属过渡合金元素，提高了堆焊的强度和硬度，但也加大了材料的脆性，容易产生裂纹和剥落。基于以上原因，在辐压机生产厂家技术人员的技术指导下，我们决定不采用埋弧焊进行堆焊，而采用药芯自保护焊丝在线自动堆焊修复技术。通过合理的选材，采用正确的焊接工艺，成功解决了该项技术难题。1焊接性分析C1.FI80100-D-DS轻压机采用45#连铸钢辐套，其厚度为30Omnb辐子的直径为180Omnb短面宽度为100oImn。对这种大直径、大厚度的空心辐堆焊时会产生很大的焊接应力，且焊接残余应力也很大。焊接应力很容易使辑面堆焊的高硬度耐磨材料剥落，或焊接残余应力在工作时与
5、工作载荷叠加造成堆焊耐磨层剥落，使挤压辐损坏。因此必须从焊接材料选择及在焊接过程中采用严格的工艺措施，才能保证焊接质量。2焊接材料的选择2.1 打底过渡层焊接材料由于辑面损坏严重，第1层，即打底过渡层，是在45#连铸钢的空芯辑套上堆焊出既能与45钢很好连接，又能与缓冲层很好过渡的堆焊层。通过辐压机生产厂家技术人员推荐和查阅资料，我们选用了德国克虏度CorOdUr250K药芯自保护焊丝，这种焊丝的焊道金属为高镒铭合金奥氏体材质，具有防收缩、抗应力强及高冲击负载性能，与45钢有很好的熔合性，是理想的打底过渡层焊道金属选材。克虏度Corodur250K焊丝的化学成分见表Io1三弹为芯白保护爆丝的化学
6、成分（题分我化学震分灰”J54CSiCrVc2S0K050.41615!?0502/C4rol52O.0.05/1900IS0310/CTdor60051.10.422/T%面T表1三种药芯自保护焊丝的化学成分（质量分数）2.2 缓冲层焊接材料第2层焊道堆焊层即缓冲层，由于轻压机工作时两个相对运动的辐面会受到50300MPa的挤压力，缓冲层自身具有较强的抗挤压性能和极强的抗裂性，能有效的缓解辑面的挤压力，保护硬面层和花纹层。在打底层和硬面层之间起到一个“桥梁”的作用，它能与打底堆焊层良好的过渡联合，我们选用了CoroIoy520W药芯自保护焊丝，其化学成分见表IoCOrOIoy520W是耐高温
7、银基合金自保护药芯焊丝，堆焊层焊道与打底层的焊道金属和硬面层的焊道金属都有较好的焊接性能。在冲击压力负载和高温下，几乎不会产生变形,堆焊焊道具有耐热、耐磨损、抗氧化的特殊性能，硬度可达到45HRC,所以选择该焊丝作为缓冲层可有效的起到较面耐磨层的整体抗压抗冲击的作用，更为下道焊道（硬面层）起一个过渡桥梁的作用。2.3 3硬面层焊接材料硬面层也是短面耐磨堆焊层的最关键焊层，主要的耐磨工作都是由硬面层这一层耐磨“外衣”完成的。硬面层的焊道金属要具有较高的硬度，一般要求硬度为60HRC以上和较强的耐磨能力。原料轻压机主要承担原矿石的粉磨，在运行过程中温度不高，只要生产工艺控制好，不进入钢、铁、玻璃等
8、较硬杂物，辐面的磨损主要来源于石灰石内硬度不高（石灰石的硬度为26HRC）的料层磨损，这对我们的选材提供了优越的条件。也就是说堆焊的焊缝金属硬度高，耐磨能力就跟着提高。只要避免了高温产生的热拉伸应力，而造成堆焊层剥离，选材的范围就宽广的多。考虑要与缓冲层有很好的熔合性，我们选择了COrOdUr60药芯自保护焊丝，其化学成分见表KCorodUr60是含碳、倍、铜合金的自保护药芯焊丝，焊道中含铭、银碳化物，焊道金属不可机械加工，最高可焊3层焊道，堆焊焊道的硬度可达到55HRC,由喷雾水冷却，焊道的硬度可达到6163HRC,所以选择该药芯焊丝作为硬面层和花纹层的堆焊，可有效提高轻压机辐面的硬度和耐磨
9、度。3修复所需设备及材料见表2横普利3名林自动埼蠕机溺IIUX-A1g四快动目5法空松场次冷媒怆，电荚接,十字WXW三t3空气3HB子切刖K1.S-40A1于用式砂轮打通机sis-miso1朝向目光帆GiSK-IZSCCeror250K径21能侬EoIWioV钱2啦超Cr4v60&2.8沙姑用敏、乙蛀怆裹4惠备度”度讨表2修复所需设备及材料4在线堆焊修复4.1 辐压机根面耐磨层修复工艺流程4.2 焊前准备(1)因采用的是在线堆焊修复，为防止设备的误操作造成人员的安全事故和焊接时击穿损坏设备的电源系统造成设备损坏事故，先要彻底断开辐压机的所有电源。(2)将辐压机上顶、前后两面的人孔门全部打开，采
10、用空气等离子切割机将受损后剩余的耐磨层全部清除，直到露出较套的基本金属为止。(3)采用手持砂轮打磨机和角向磨光机将等离子切割后留下的棱角磨光，直到露出辐套的金属光泽，并认真测量辐套的圆度和平直度，清除辑套的金属粉尘、油污等。(4)裂纹检测：用着色探伤法对打磨好的短套进行裂纹检测，根套上无明显的裂纹，可进入预热工序，否则进行挖补修复。(5)自来水管、压缩空气、焊机、焊丝、预热所需的氧、乙快气枪表、送丝机行走平台的建立等工作准备充分。主动轮辐和从动轮较两个辐子的上述准备工作全部做好达到施焊要求，预计需要3天的时间。4.3 焊前预热打底层和缓冲层的焊道金属为奥氏体材质和高温银基合金材质，在堆焊过程中
11、和焊后有可能产生裂纹。而45#连铸钢相套的厚度达到300mm,解决打底过渡层和缓冲层中出现了裂纹和剥离现象是堆焊操作的重点。我们采用了焊前预热（预热温度1005C）和焊后缓冷措施（即焊缝焊接后还具有一定温度的时候用预热火焰将其加热至1005C）,预热措施一直进行，达到焊接层缓冷的目的，同时也是第2层焊接层预热的目的。进入第2、3、4层焊接，有效的解决了堆焊过程中产生裂纹的难题。4.4 堆焊层数及焊接工艺参数4.5 4.1堆焊层数示意图堆焊层包括打底层、缓冲层、两层硬化层及花纹层共5层，堆焊层数如图3所示。4. 4.2堆焊工艺参数棍面堆焊工艺参数见表3o铮接燃次侬吗修()电则tt煤按电压（）M2
12、Satn)旭肱长度C*）()媒ff)*fitH(X)打假医250k2.港反028ISO-2002S30统408430缓冲IECwoloy5202.8400460绮*28tsy*2253035403430硬化SS及花投层Cwr02圣氏0soso30;：.安”-岛I；TUl表3棍面堆焊工艺参数4.5 在线堆焊操作要点转压机自动堆焊如图4所示，焊接小车在棍面上作直线运动，自动焊枪向前施焊的过程中同时采用大幅度的左右摆动，形成35401111n宽的焊道，其目的是在左右往复摆动过程中焊接熔池的边缘与中部温度梯度减小。整个熔池的流动性在电弧的搅拌作用下提高，化学成分均匀性得到改善，提高焊道金属、母材与其他
13、堆焊焊道的熔合性能，防止剥离和裂纹的形成。最后一道花纹层焊后的水雾冷却是本次在线大修确保堆焊耐磨层使用寿命的关键工作。由于采用焊前预热，焊后缓冷，确保层间温度的同时，也使整个多达5层的堆焊金属中产生焊接应力，为释放耐磨堆焊层中的焊接应力，提高花纹层的淬硬硬度，采用了在焊缝金属温度控制在300350。C的时候对最后一道花纹层进行喷雾冷却措施。喷雾的效果要达到喷出来的水雾像水蒸气一样，在手背上试，能看见汗毛结成露珠即为合格水雾。喷雾时以焊道温度从300350在5分钟内降至100C不滴水为最佳。喷雾后焊道金属冷却到室温后，肉眼能看到花纹层形成细小不规则的裂纹，硬度达到60HRC以上为合格。（水雾冷却
14、主要是达到两个方面的目的：由于整个堆焊层连续堆焊了5遍，而前4层的每一遍都采用了焊前预热和焊后缓冷的工艺措施。到了花纹层时，堆焊金属层中不同程度的形成了一定的焊接应力，给以后的使用留下了隐患。在焊道金属空冷至300C时，喷水雾速冷，达到使花纹层形成细小的龟裂纹，将整个连续5遍堆焊金属焊道中的焊接应力释放出来，保证安全使用。硬面层和花纹层采用的自保护焊丝，焊道金属自身的硬度为55HRC。通过喷水雾速冷，本身也是一个让硬面层和花纹层“淬硬”的工艺措施。通过喷水雾后使最表层的花纹层的硬度达到6065HRC,使整个耐磨堆焊层达到最理想的硬度和耐磨度。）为防止45钢辐套在切除剩余耐磨层时增碳，我们放弃了
15、用碳弧气刨清除剩余耐磨堆焊层，而采用等离子弧对剩余的耐磨堆焊层进行切割，这样的好处在于切割质量高，减少了手持砂轮的磨屑量，防止了45号钢增碳而造成剥离事故的发生，提高了工作效率，减少了劳动量。4.6 在线堆焊技术4.6.1打底过渡层的堆焊采用氧、乙快气4套大号烤枪对待焊的辐子进行预热。因轻压机的轻子直径为1800Innb宽度为100onInb采用全明弧自动堆焊，就需要采取遮光措施，在行走小车的两侧加装遮光板。预热区放在遮光板的外面焊接区的前端。一把烤枪的预热为弧长50Omnb宽度为45Onnn的面积。预热温度为1005C,控制温升每小时不能超过30,预热温度达到1005时，将辑子向前转动到自动堆焊小车下面开始施焊，待小车焊接完一整个辐面的一周，转动辑子，大约60。角为下一道堆焊层的起焊位置，这样使每一层起焊位
