1、1总则11.1 编制目的11.2 适用范围11.3 编制依据与引用标准规范11.3.1 编制依据11.3.2 标准规范21.4 基本原则21.5 建设定位及任务32总体架构42.1 总体架构42.2 系统组成43信息化基础设施53.1 立体感知体系53.1.1 一般要求53.1.2 水情监测63.1.3 工情监测73.1.4 农情监测73.1.5 气象监测83.2 自动控制系统83.3 支撑保障体系93.3.1 一般要求93.3.2 应用支撑平台93.3.3 通信网络93.3.4 计算存储103.3.5 调度中心114数字学生平台114.1 数据底板114.2 模型库114.3 知识库135业

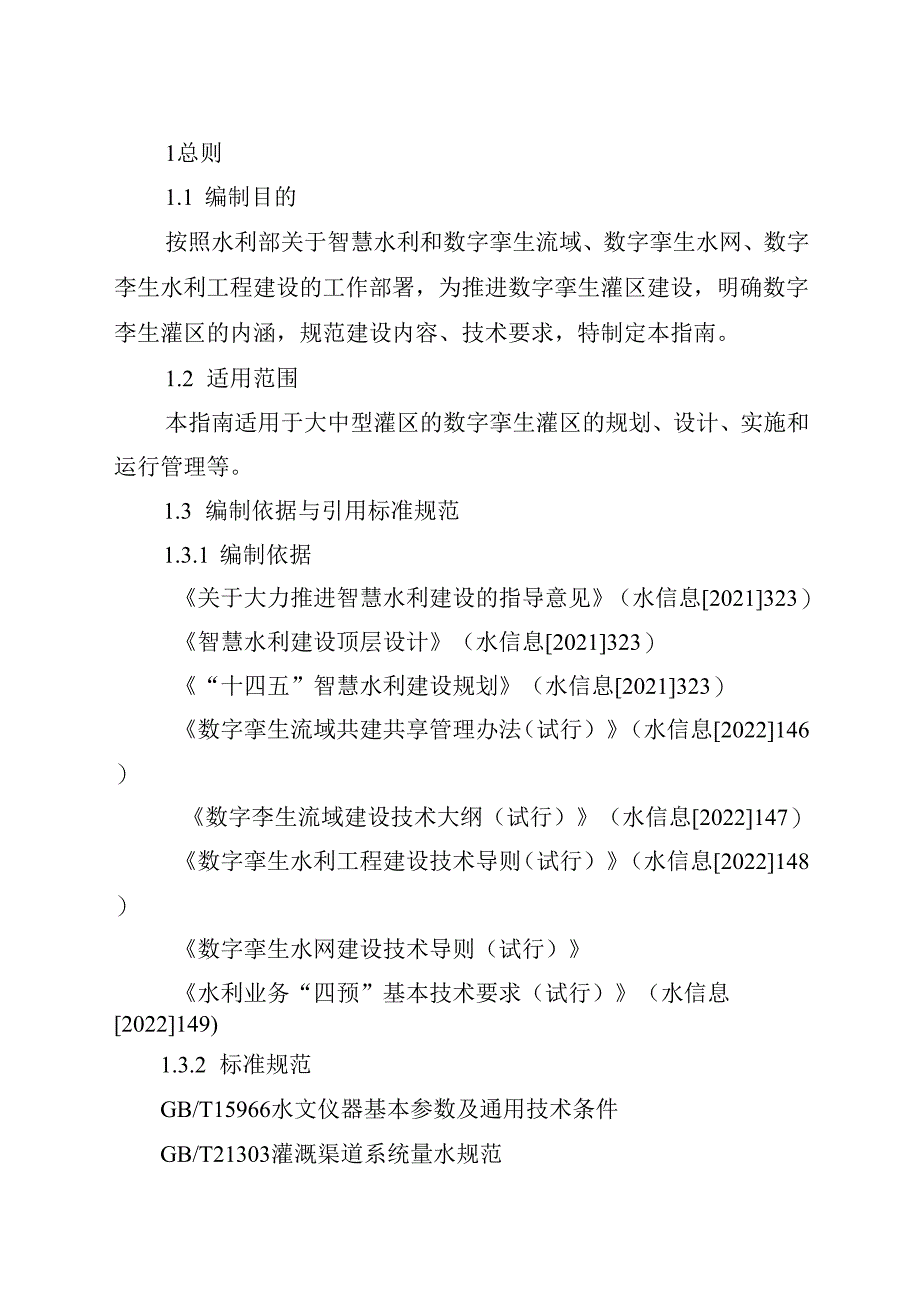

2、务应用平台145.1 一般要求145.2 主要业务应用155.3 典型智能业务应用166网络安全体系186.1 一般要求186.2 组织管理186.3 安全技术186.4 安全运营196.5 监督检查196.6 数据安全207运行维护体系201总则1.1 编制目的按照水利部关于智慧水利和数字挛生流域、数字挛生水网、数字李生水利工程建设的工作部署，为推进数字挛生灌区建设，明确数字李生灌区的内涵，规范建设内容、技术要求，特制定本指南。1.2 适用范围本指南适用于大中型灌区的数字挛生灌区的规划、设计、实施和运行管理等。1.3 编制依据与引用标准规范1.3.1 编制依据关于大力推进智慧水利建设的指导意

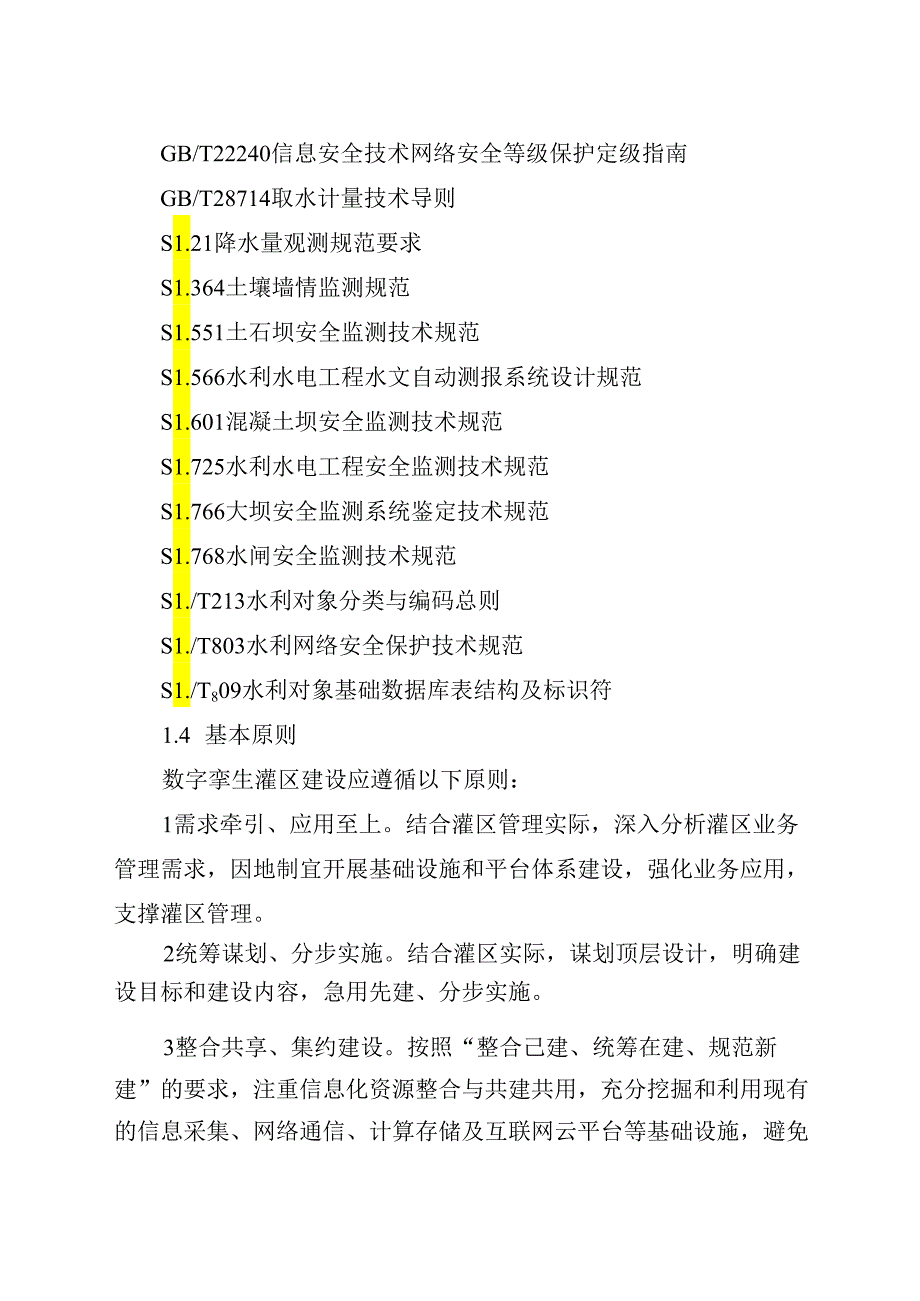

3、见（水信息2021323）智慧水利建设顶层设计（水信息2021323）“十四五”智慧水利建设规划（水信息2021323）数字挛生流域共建共享管理办法（试行）（水信息2022146）数字李生流域建设技术大纲（试行）（水信息2022147）数字挛生水利工程建设技术导则（试行）（水信息2022148）数字挛生水网建设技术导则（试行）水利业务“四预”基本技术要求（试行）（水信息2022149)1.3.2 标准规范GB/T15966水文仪器基本参数及通用技术条件GB/T21303灌溉渠道系统量水规范GB/T22240信息安全技术网络安全等级保护定级指南GB/T28714取水计量技术导则S1.21降水量观
4、测规范要求S1.364土壤墙情监测规范S1.551土石坝安全监测技术规范S1.566水利水电工程水文自动测报系统设计规范S1.601混凝土坝安全监测技术规范S1.725水利水电工程安全监测技术规范S1.766大坝安全监测系统鉴定技术规范S1.768水闸安全监测技术规范S1./T213水利对象分类与编码总则S1./T803水利网络安全保护技术规范S1./T809水利对象基础数据库表结构及标识符1.4 基本原则数字挛生灌区建设应遵循以下原则：1需求牵引、应用至上。结合灌区管理实际，深入分析灌区业务管理需求，因地制宜开展基础设施和平台体系建设，强化业务应用，支撑灌区管理。2统筹谋划、分步实施。结合灌
5、区实际，谋划顶层设计，明确建设目标和建设内容，急用先建、分步实施。3整合共享、集约建设。按照“整合己建、统筹在建、规范新建”的要求，注重信息化资源整合与共建共用，充分挖掘和利用现有的信息采集、网络通信、计算存储及互联网云平台等基础设施，避免重复建设。4融合创新、先进实用。紧密围绕灌区业务和功能需求与新一代信息技术融合创新，强化云计算、大数据、数字李生、物联网、人工智能、5G、区块链等信息技术应用，赋能灌区水资源配置与供用水调度、水旱灾害防御等主要业务。5整体防护、安全可靠。按照相关法律法规和标准规范要求，构建安全可靠的网络安全体系，保障网络等基础设施、数据和信息系统的安全，应优先采用自主可控软
6、硬件。1.5 建设定位及任务1.5.1 建设定位数字挛生灌区是以物理灌区为单元、时空数据为底座、数学模型为核心、水利知识为驱动，对物理灌区全要素和建设运行全过程进行数字映射、智能模拟、前瞻预演，与物理灌区同步仿真运行、虚实交互、迭代优化，实现对物理灌区的实时监控、发现问题、优化调度的新型基础设施。152建设任务在灌区信息化建设基础上，充分利用智慧水利、数字挛生流域、数字挛生水利工程和数字挛生水网建设等相关成果，强化信息感知、资源共享、决策支持、泛在服务等体系构建；以数字化场景、智能化模拟、精准化决策为路径，推进灌区数字化、监控自动化、调度智能化建设，提高水旱灾害的预报、预警、预演、预案（“四预
7、”）能力，动态优化灌区调度，充分发挥灌区综合效iio2总体架构2.1 总体架构数字挛生灌区建设包括信息化基础设施、数字挛生平台、业务应用平台、网络安全体系、运行维护体系等。数字李生灌区总体架构如图1所示。京户1Z百工用京户I*HeII11“-一”运行护体系网络安全体M*ambi平台，立Itut*(Mi)AMasMWBfiMa-Iflfc图1数字挛生灌区总体架构图2.2 系统组成2.2.1 物理灌区主要包括水源工程，灌溉排水工程体系,灌溉区域、作物种植结构及主要用水户等。2.2.2 信息化基础设施主要包括立体感知体系、自动控制系统、支撑保障体系，为灌区数据采集、传输存储、分析计算、应用支撑、运行
8、管理等提供基础支撑和算力保障。2.2.3 数字挛生平台包括数据底板、模型库、知识库等。数据底板为模型库和知识库提供算据；模型库和知识库为典型应用提供算法。其中，数据底板包括基础数据、监测数据、业务管理数据、地理空间数据和外部共享数据，模型库包括水利专题模型、智能识别模型、可视化模型，知识库包括多年运行管理经验凝练成的专家经验和业务规则。2.2.4 业务应用平台包括供需水感知与预报、水资源配置与供用水调度、水旱灾害防御、工程管理、自动控制、量水与水费计收、水公共服务及灌区一张图等主要业务模块。2.2.5 网络安全体系包括组织管理、安全技术、安全运营、监督检查、数据安全等。2.2.6 运行维护体系
9、包括管理制度、运维保障、标准规范等。3信息化基础设施3.1 立体感知体系3.1.1 一般要求1.1.1.1 区应基于地形条件和管理需求，利用3S、云计算、大数据、数字李生、物联网、人工智能、5G等现代信息技术，汇集多种类型的传感终端，构建“天空地”一体的透彻感知体系，实现全时空的泛在感知。1.1.1.2 灌区数字挛生建设应充分共享数字挛生流域和数字挛生水利工程监测感知数据，科学规划监测感知体系，扩展监测项目、加大监测密度、提高监测频次，可参照数字挛生水利工程建设技术导则（试行）的有关规定。1.1.1.3 监测仪器设备选型应根据现场地形地质条件、工程状况、精度要求、类似工程经验确定。监测信息宜采
10、用自动采集传输方式获取。3.1.2水情监测3.1.2.1 应根据灌区所在地域和规模、渠道特点以及水量调配、用水管理的要求，在主要取（引）水口、配水口、分水口、排（退）水口、用水管理分界点等用水计量断面设置量水监测站。根据灌区管理需要，可对灌区范围内的机井取水量和水位进行监测。3.1.2.2 量水监测的基本要素为水位、流速和流量，监测站点布设应符合GB/T28714、GB/T21303的规定。3.1.2.3 量水仪器基本参数及通用技术应符合GB/T15966的有关规定。3.1.2.4 合考虑量测精度、水流条件、水头损失、抗干扰性、安装环境等因素，合理选用设备设施。3.1.2.5 灌区管理需求，可
11、在取（引）水口、地下水取水口、排（退）水口、用水管理分界点等开展水质监测。3.1.3工情监测3.131工情监测宜覆盖水源工程，取（引）水工程，泵站工程，输配水渠（管）道、田间灌溉渠系、排（退）水沟（渠）及其建筑物、机电设备、金属结构设备、管理设施等。3.1.3.2工情信息可采用仪器设备监测、视频监视、无人机巡航、人工巡查等方式进行采集。3.133工程运行信息宜监测闸（阀）门开度、荷载、过流量、启闭时间，泵站运行工况，泵站流量、实时负荷、启停时间等。3.1.3.4工程安全信息宜监测水库大坝、水闸、渡槽、渠道及渠系建筑物（重点监测高边坡、高填方段）、堤防工程等的变形、渗流、应力应变等。监测点位、布
12、置、频次等应符合S1.551、S1.60kS1.725、S1.766、S1.768等的规定。3.1.4 农情监测3.1.4.1 农情信息监测宜包括种植结构、作物需耗水、灌溉面积、土壤墙情或田间水层、作物长势等。在充分共享相关部门农情信息的基础上，可补充布设农情信息监测点。3.1.4.2 土壤墙情监测站配置应符合S1.364的规定，稻田还应配备水位传感器监测水层深度。3.1.4.3 根据灌区实际需求，可采用卫星遥感、无人机监测等方式开展灌区种植结构、作物需耗水、灌溉面积、作物长势与产量以及墙情等信息监测。3.1.5 气象监测3.1.5.1 根据管理需要，在充分共享相关部门气象信息的基础上，可布设
13、气象站或雨量站。3.1.5.2 气象站监测参数包括降雨量、温度、相对湿度、大气压强、风向风速和太阳辐射等，布设的位置、密度应符合S1.566的规定。3.153 降雨量观测应符合S1.21的规定。3.154 控制系统321灌区自动控制管理系统宜涵盖取（引）水、输配水、排（退）水自动控制系统和田间自动灌溉控制系统。3.154.2 引）水、输配水及退（排）水自动控制系统可根据系统下达的指令，实现水泵、水闸、阀门等的自动控制。323田间自动灌溉控制系统可根据系统下达的灌溉指令或事先设置的程序，实现田间灌溉和排水的水泵、水闸、阀门等的自动控制。3.154.4 自动控制宜包括闸门开度、闸前/后水位、闸门上
14、/下限位、动力电压/电流、视频等监测设备，应配备安全网关、VPN设备。325泵站控制系统宜包括压力、温度、流量及泵站进、出水池水位和电气设备运行参数等监测设备。3.154.6 控制系统宜包括电动/电磁阀门、流量计、阀门控制器等，可采用有线/无线方式，支持远程/现地控制阀门启闭。327控制系统应配置RTU或P1.C,具备数据自动上报、故障报警等功能。应根据安全管理需要，配备安全网关、VPN设备,并采用安全可靠的网络传输方式。3.155 保障体系3.155.1 一般要求3.155.1.1 保障体系宜建设应用支撑平台、通信网络、计算存储、调度中心等。3.155.1.2 支撑平台宜采用微服务架构，实现
15、水旱灾害防御、水资源调配、工程管理等业务应用。3.155.1.3 备共享接入相关部门发布的水文、气象、农情、汛情等信息的能力。3.155.1.4 用自建云、共享行业云和政务云等方式建设。3.155.2 支撑平台3.155.2.1 的基础软件包括地理信息、数据库、中间件等，应具备统一认证、统一门户、运维监控、日志采集、空间信息分析、信息交换等能力。3.155.2.2 应建设支持多网络多协议接入的物联网平台，包括连接管理、设备管理、数据管理、业务支撑以及系统管理，提供从设备接入到数据推送全流程能力。3.155.3 网络3.331 灌区应建设测站与分中心（或中心）、分中心与中心之间的通信网络，应充分考虑信息的分级存储、分层管理、传输的负载均衡等技术措施。3.332 .2灌区宜构建覆盖全灌域取水口、分水口、排水口的闸、阀、泵监控站点的通信网络，实现传感信息和控制指令的自动传输
