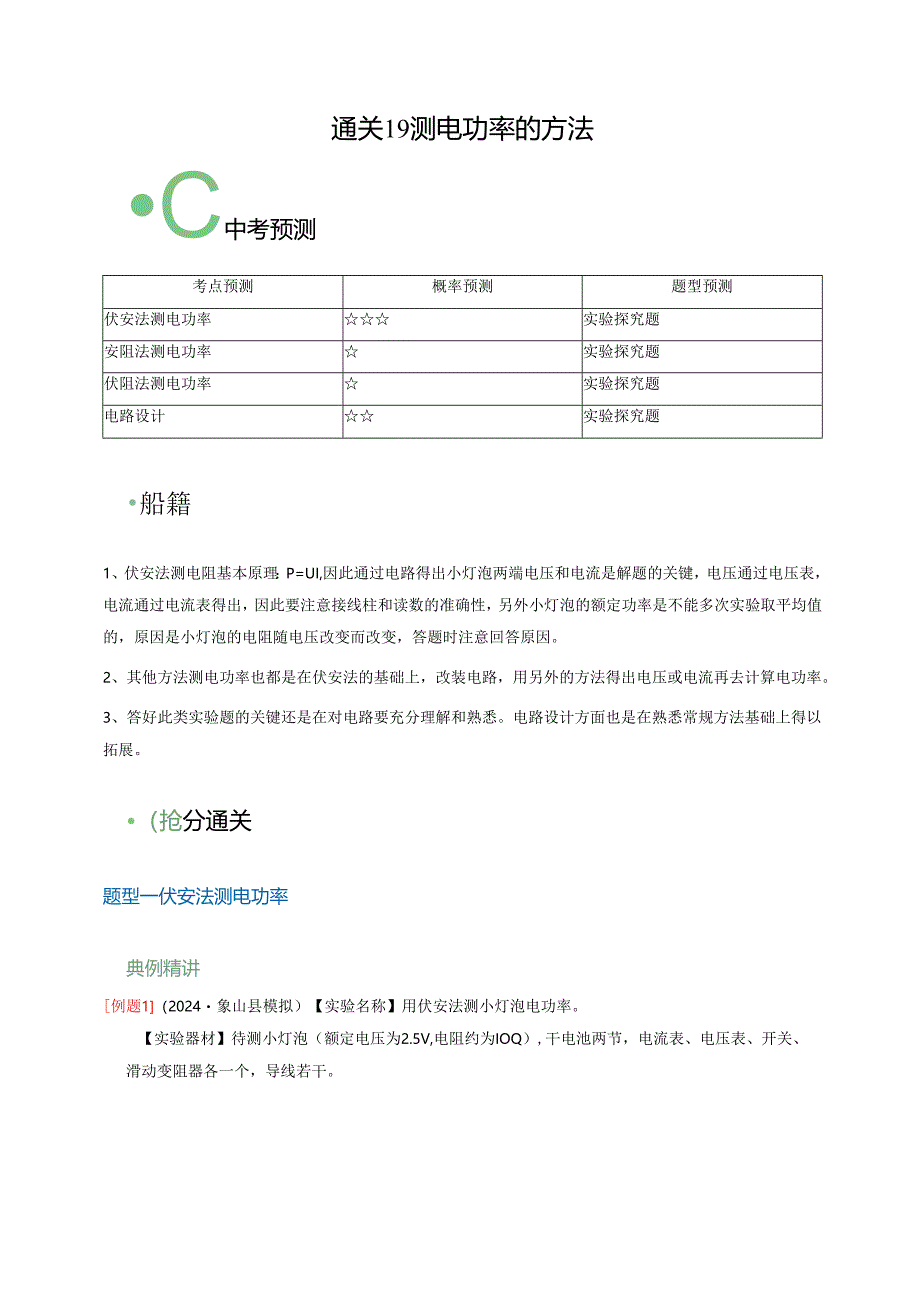

1、通关19测电功率的方法C中考预测考点预测概率预测题型预测伏安法测电功率实验探究题安阻法测电功率实验探究题伏阻法测电功率实验探究题电路设计实验探究题船籍1、伏安法测电阻基本原理：P=UI,因此通过电路得出小灯泡两端电压和电流是解题的关键，电压通过电压表，电流通过电流表得出，因此要注意接线柱和读数的准确性，另外小灯泡的额定功率是不能多次实验取平均值的，原因是小灯泡的电阻随电压改变而改变，答题时注意回答原因。2、其他方法测电功率也都是在伏安法的基础上，改装电路，用另外的方法得出电压或电流再去计算电功率。3、答好此类实验题的关键还是在对电路要充分理解和熟悉。电路设计方面也是在熟悉常规方法基础上得以拓展
2、。（抢分通关题型一伏安法测电功率典例精讲例题1（2024象山县模拟）【实验名称】用伏安法测小灯泡电功率。【实验器材】待测小灯泡（额定电压为2.5V,电阻约为IOQ）,干电池两节，电流表、电压表、开关、滑动变阻器各一个，导线若干。P【实验步骤】（1）请根据图中的实物图在图乙中画出电路图。（2）正确连接电路后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数为2.3V,若要测量小灯泡正常发光时的功率，此时应将滑动变阻器的滑片P向（填“左”或“右”）端移动。调节滑动变阻器的滑片P,测得通过小灯泡的电流随其两端电压变化的关系图像如图丙所示，则小灯泡的额定功率为Wo【交流与反思】做完实验后，小明和小华
3、交流，用该实验的器材，只要把小灯泡换成阻值不同的几个电阻，还可以做“探究电流与电阻的关系”实验。在实验中，每次更换电阻后，可以通过调节滑动变阻器滑片，使电阻两端电压保持不变，实验得出的结论是【解答】解：（1）对照电路图连接实物图，各元件顺序要致，变阻器滑片以右电阻丝连入电路中，如下所示：（2）正确连接电路后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数为2.3V,灯在额定电压下正常发光，2.3V小于灯的额定电压2.5V,应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；根据该同学实验得到的如
4、图2所示的IU图像知，灯在额定电压下的电流为0.25A,小灯泡的额定功率为：P=UI=2.5V0.25A=0.625W;【交流与反思】“探究电流与电阻的关系”实验，需保持电阻两端电压不变，根据实验可得结论：在电压一定时，通过导体的电流与导体的电阻成反比。故答案为：（1）见解答图；（2）右；0.625；【交流与反思】电压一定时，电流与电阻成反比。通关指导(1)对照电路图连接实物图，各元件顺序要致，变阻器滑片以右电阻丝连入电路中；(2)灯在额定电压下正常发光，比较灯泡两端电压与额定电压的大小，根据串联电路电压的规律及分压原理确滑片移动的方向；根据I-U图像知灯在额定电压下的电流，由P=UI求出小灯

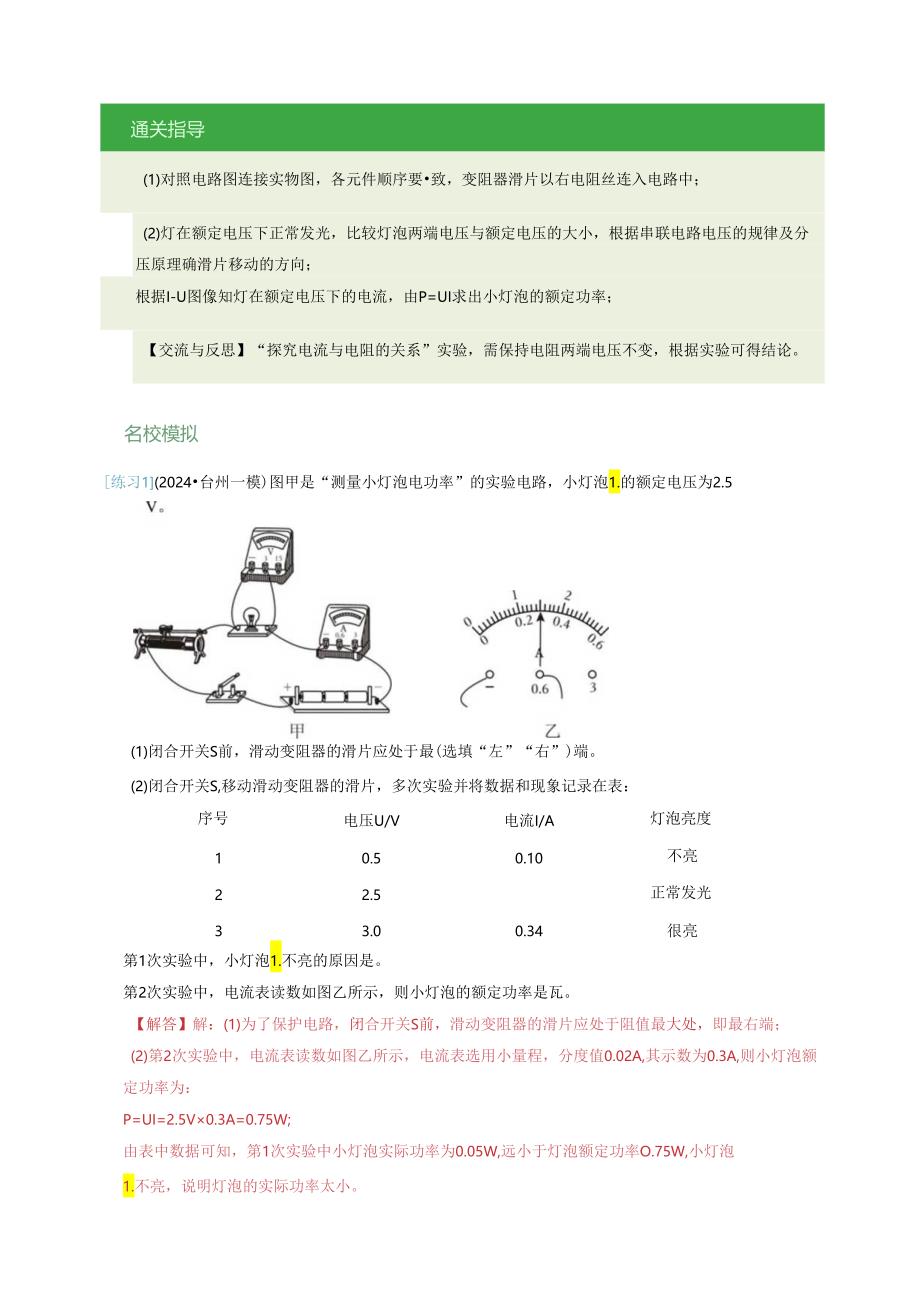

5、泡的额定功率；【交流与反思】“探究电流与电阻的关系”实验，需保持电阻两端电压不变，根据实验可得结论。名校模拟练习1(2024台州一模)图甲是“测量小灯泡电功率”的实验电路，小灯泡1.的额定电压为2.5(1)闭合开关S前，滑动变阻器的滑片应处于最(选填“左”“右”)端。(2)闭合开关S,移动滑动变阻器的滑片，多次实验并将数据和现象记录在表：序号电压U/V电流I/A灯泡亮度10.50.10不亮22.5正常发光33.00.34很亮第1次实验中，小灯泡1.不亮的原因是。第2次实验中，电流表读数如图乙所示，则小灯泡的额定功率是瓦。【解答】解：(1)为了保护电路，闭合开关S前，滑动变阻器的滑片应处于阻值最
6、大处，即最右端；(2)第2次实验中，电流表读数如图乙所示，电流表选用小量程，分度值0.02A,其示数为0.3A,则小灯泡额定功率为：P=UI=2.5V0.3A=0.75W;由表中数据可知，第1次实验中小灯泡实际功率为0.05W,远小于灯泡额定功率O.75W,小灯泡1.不亮，说明灯泡的实际功率太小。故答案为：（1）右；（2）小灯泡1.实际功率太小；0.75。练习2（2024浙江模拟）小宁同学利用如图甲所示的电路测量定值电阻RX的电功率，已知电源电压为6V,电流表有00.6A和03A两个量程，电压表有。3V和。15V两个量程，滑动变阻器的铭牌上标有“20。A”字样。（1）请用笔画线代替导线，按照甲
7、所示的电路图，将实物电路连接完整。（要求：闭合开关前，滑动变阻器的滑片移到最右端）（2）闭合开关，调节滑动变阻器，电流表和电压表的示数如图乙所示，则电流表示数为A,电压表示数为V,此时电阻RX的电功率为Wo（3）小明发现，闭合开关后，移动滑片P,电流表和电压表的指针能同时达到满刻度线，则该实【解答】解：（1）闭合开关前，为保护电路，滑动变阻器滑片P应处于阻值最大值，闭合开关前,滑动变阻器的滑片移到最右端，滑动变阻器选择左下接线柱串联接入电路，如图：（2）根据图乙可知，电流表选小量程，分度值为0.02A,示数为0.46A,电压表量程选小量程，分度值为0.1V,示数为2.3V,RX的电功率：Px=
8、UxIx=2.3VX0.46A=1.058W：（3）由题意可知，电表的指针同时达到满刻度线，即电路中的最大电流为0.6A,电压表示数为3V,则RX的最大电功率：PmaX=UmaXImaX=3VX0.6A=ISW,故C错误；滑动变阻器完全接入电路中时电路中的电流最小，RX的电功率最小，但不为0,故AB错误；由P=I2R可知RX的电功率与电流的平方成正比，故D止确；故选：D。故答案为：（1）见解答图；（2）0.46；2.3；1.058：（3）D。题型二安阻法测电功率典例精讲例题2（2024拱里区校级模）某实验小组利用如图甲所示装置做“测量小灯泡的电功率”实验,所用小灯泡1.的额定电压为2.5Vo甲
9、乙丙（1）小明连接了如图甲所示的电路，同组的其他同学发现电路中有一根导线接错了，请你在接错的导线上打一个“X”，并帮助小明画出正确的连线。（2）小明将错误的线路改正后，连接好电路，闭合开关后，调节滑动变阻器的滑片P,当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡1.的额定功率为Wo（3）小明完成上述实验后，还设计了如图丙所示的电路图，用来测量另一个额定电压为U敏的小灯泡1.i的额定功率，图丙中Ro阻值已知。闭合开关S,调节滑动变阻器滑片，使电流表_（选填“A1”或“A2”）的示数为时（用符号表示），再读出另一只电流表的示数为I,即可计算小灯泡1.i的额定功率.【解答】解：（1）电
10、路中电流表与灯泡串联，电压表与灯泡并联，错误导线及正确连接如图所示：（2）如图乙所示，电流表的量程为00.6A,分度值为0.02A,电流表示数为0.36A,此时电压为2.5V,由P=UI得灯泡的额定功率为：P=Ul=2.5VX0.36A=0.9W;（3）如图丙所示的电路图中，电阻Ro和灯泡1.并联，电流表Al测量小灯泡的电流，电流表A2测量定值电阻Ro的电流，根据并联电路中电压规律可知：Uro=Ul;测量小灯泡额定功率，需要电阻Ro两端的电压为U战,根据欧姆定律可得通过电阻Ro的电流为：U薇U额=兽,即电流表A2的示数为不二时，再读出测量灯泡的电流的电流表示数I,即可计算小灯泡1.RORo1的
11、额定功率为：P糊=USUO故答案为：（1）见解答图；（2）0.9；（3）A2;4RO通关指导（1）电路中电流表与灯泡串联，电压表与灯泡并联，由此判断电路中错误连接;（2）根据电流表选用的量程，读出电流表的示数，根据P=Ul计算功率；（3）根据并联电路中电压规律及欧姆定律计算出通过电阻Ro的电流。名校模拟练习3（2023秋西湖区校级月考）小明利用如图甲测量“小灯泡正常发光时的电阻”，选用的电源电压为3.0V,小灯泡的额定电压为2.5V。（I）闭合开关后，小灯泡不亮，电流表无示数，电压表有示数，出现这一故障的原因可能是小灯泡。（2）观察图乙，在该图像中发现电流与电压不成正比，这是因为（3）完成实验
12、后，小明想测量另一个小灯泡的额定功率，重新设计了电路（如图丙），这个小灯泡正常工作的电流为I麴，请完成实验步骤（已知电源电压为U、R2的最大阻值为R2）。闭合开关Si、S2接1,使电流表示数为I新。闭合开关Si、S2接2,调另一个滑动变阻器Rl的滑片，使电流表示数为I额；再将滑动变阻器R2的滑片调到最右端，读出电流表的示数为I。小灯泡的额定功率表达式为Psj=（用U、R2、IS（、I表示）。【解答】解：（1）闭合开关后，小灯泡不亮，电流表无示数，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，所以出现这一故障的原因可能是
13、小灯泡断路了；（2）由图乙可知，当灯泡两端电压增大，通过灯泡的电流也增大，根据P=Ul可知，灯泡功率变大，温度升高，灯丝电阻随温度的升高而增大，故图像中电流与电压不成正比；（3）实验步骤：闭合开关Si,S2接1,移动滑动变阻器R2的滑片，使电流表示数为I皴；闭合开关Si,S2接2,保持滑动变阻器R2的滑片位置不变，调另个滑动变阻器Rl的滑片，使电流表示数为I一再将滑动变阻器R2的滑片调到最右端，读出电流表的示数为I;在步骤中，滑动变阻器Rl短路，灯与滑动变阻器R2串联，移动滑动变阻器R2的滑片，使电流表示数为I额，此时灯正常发光：在步骤中，灯短路，两滑动变阻器串联，因R2的滑片位置不变，调另一
14、个滑动变阻器Rl的滑片，使电流表示数为I触，根据等效替代法，滑动变阻器Rl连入电路中的电阻等于灯正常发光时的电阻大小；再将滑动变阻器R2的滑片调到最右端，读出电流表的示数为I,由欧姆定律和电阻的串联，滑动变阻器Rl连入电路中的电阻：Rl滑=7-R2,即灯正常发光的电阻为R1.=Rl潸=-R2,则小灯泡的额定功率表达式为：79UP额=I颔-R1.=I额-（7-R2）。故答案为：（1）断路；（2）灯丝电阻随温度的升高而增大；（3）移动滑动变阻器R2的滑片：保持滑动变阻器R2的滑片位置不变：I额2（B-R2）。练习4（2023邦州区一模）某灯泡上标有“7.*,0.5Aw的字样，其中额定电压值不清，估
