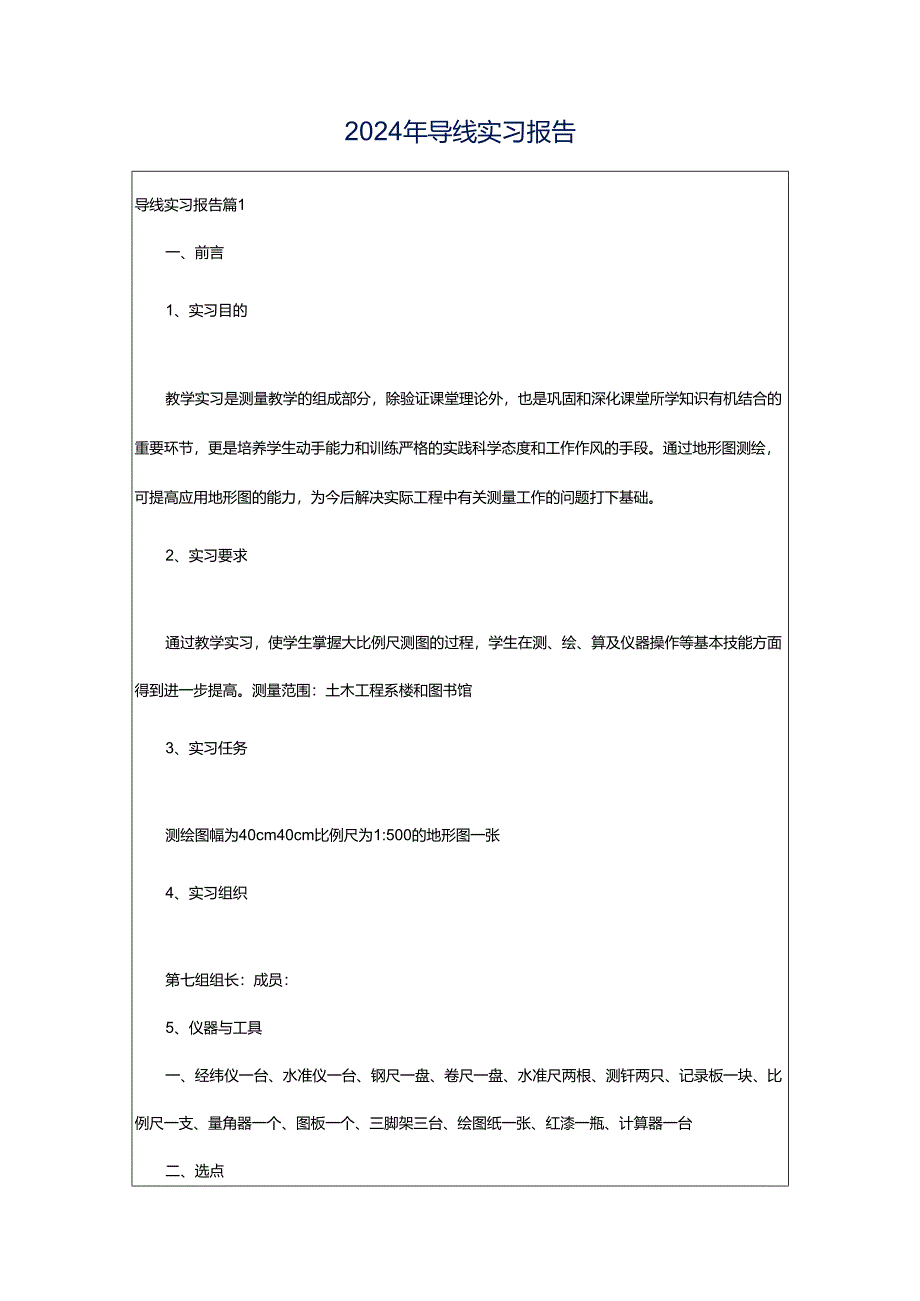

1、2024年导线实习报告导线实习报告篇1一、前言1、实习目的教学实习是测量教学的组成部分，除验证课堂理论外，也是巩固和深化课堂所学知识有机结合的重要环节，更是培养学生动手能力和训练严格的实践科学态度和工作作风的手段。通过地形图测绘，可提高应用地形图的能力，为今后解决实际工程中有关测量工作的问题打下基础。2、实习要求通过教学实习，使学生掌握大比例尺测图的过程，学生在测、绘、算及仪器操作等基本技能方面得到进一步提高。测量范围：土木工程系楼和图书馆3、实习任务测绘图幅为40cm40cm比例尺为1:500的地形图一张4、实习组织第七组组长：成员：5、仪器与工具一、经纬仪一台、水准仪一台、钢尺一盘、卷尺一

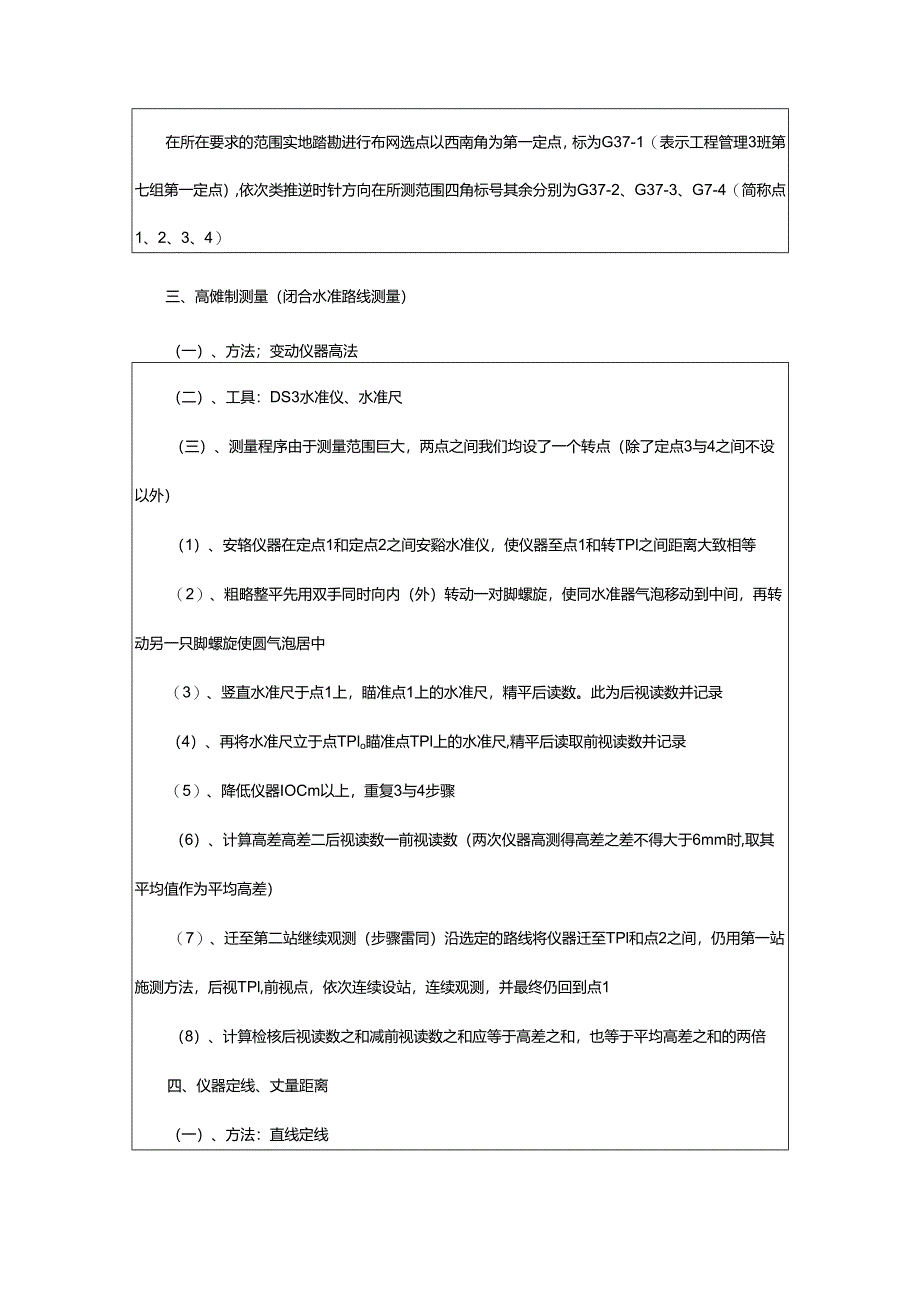

2、盘、水准尺两根、测钎两只、记录板一块、比例尺一支、量角器一个、图板一个、三脚架三台、绘图纸一张、红漆一瓶、计算器一台二、选点在所在要求的范围实地踏勘进行布网选点以西南角为第一定点，标为G37-1（表示工程管理3班第七组第一定点）,依次类推逆时针方向在所测范围四角标号其余分别为G37-2、G37-3、G7-4（简称点1、2、3、4）三、高傩制测量（闭合水准路线测量）（一）、方法；变动仪器高法（二）、工具：DS3水准仪、水准尺（三）、测量程序由于测量范围巨大，两点之间我们均设了一个转点（除了定点3与4之间不设以外）（1）、安辂仪器在定点1和定点2之间安谿水准仪，使仪器至点1和转TPl之间距离大致相
3、等（2）、粗略整平先用双手同时向内（外）转动一对脚螺旋，使同水准器气泡移动到中间，再转动另一只脚螺旋使圆气泡居中（3）、竖直水准尺于点1上，瞄准点1上的水准尺，精平后读数。此为后视读数并记录（4）、再将水准尺立于点TPlo瞄准点TPl上的水准尺,精平后读取前视读数并记录（5）、降低仪器IOCm以上，重复3与4步骤（6）、计算高差高差二后视读数一前视读数（两次仪器高测得高差之差不得大于6mm时,取其平均值作为平均高差）（7）、迁至第二站继续观测（步骤雷同）沿选定的路线将仪器迁至TPl和点2之间，仍用第一站施测方法，后视TPl,前视点，依次连续设站，连续观测，并最终仍回到点1（8）、计算检核后视读

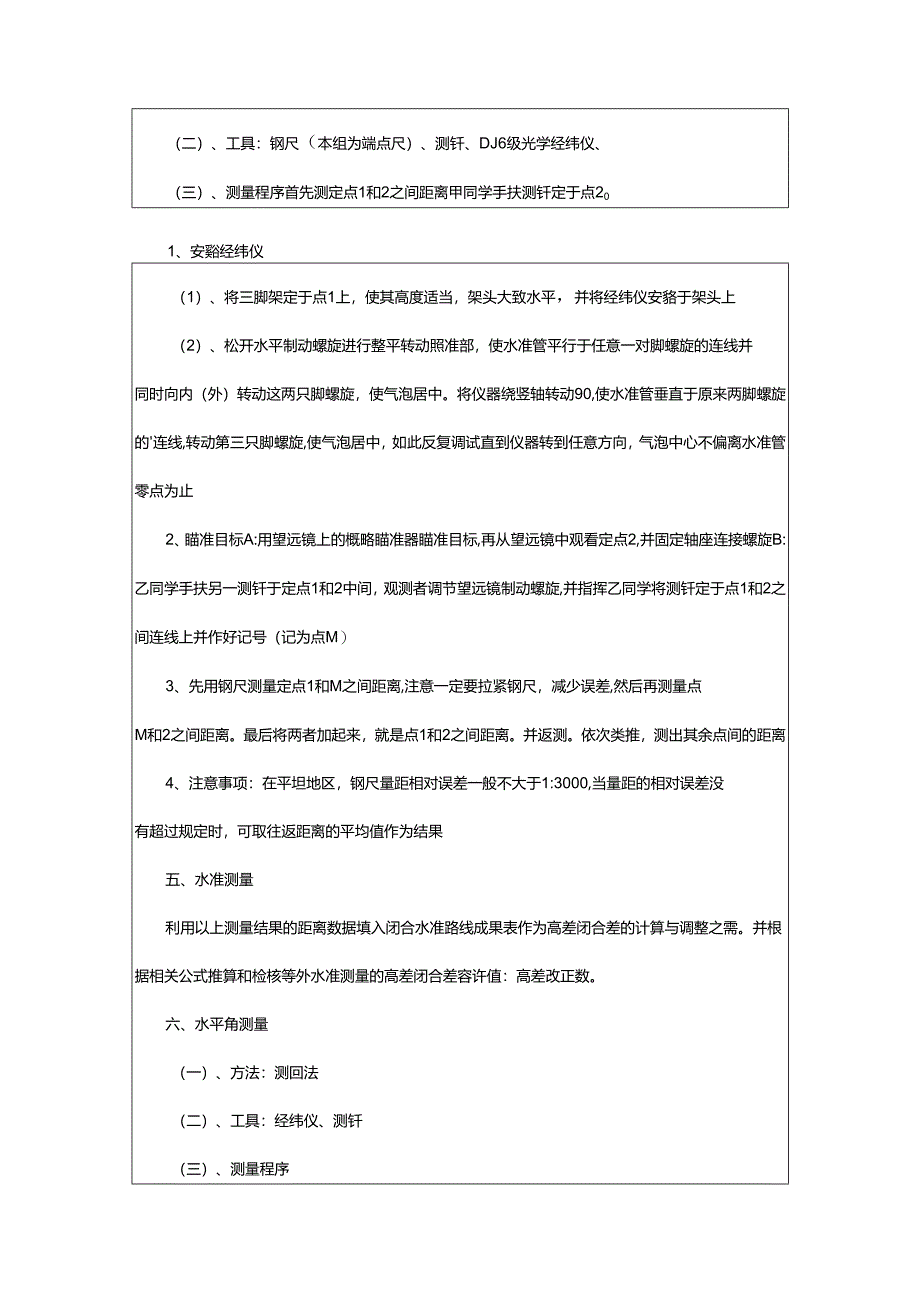

4、数之和减前视读数之和应等于高差之和，也等于平均高差之和的两倍四、仪器定线、丈量距离（一）、方法：直线定线（二）、工具：钢尺（本组为端点尺）、测钎、DJ6级光学经纬仪、（三）、测量程序首先测定点1和2之间距离甲同学手扶测钎定于点201、安谿经纬仪（1）、将三脚架定于点1上，使其高度适当，架头大致水平，并将经纬仪安貉于架头上（2）、松开水平制动螺旋进行整平转动照准部，使水准管平行于任意一对脚螺旋的连线并同时向内（外）转动这两只脚螺旋，使气泡居中。将仪器绕竖轴转动90,使水准管垂直于原来两脚螺旋的连线,转动第三只脚螺旋,使气泡居中，如此反复调试直到仪器转到任意方向，气泡中心不偏离水准管零点为止2、瞄
5、准目标A:用望远镜上的概略瞄准器瞄准目标,再从望远镜中观看定点2,并固定轴座连接螺旋B:乙同学手扶另一测钎于定点1和2中间，观测者调节望远镜制动螺旋,并指挥乙同学将测钎定于点1和2之间连线上并作好记号（记为点M）3、先用钢尺测量定点1和M之间距离,注意一定要拉紧钢尺，减少误差,然后再测量点M和2之间距离。最后将两者加起来，就是点1和2之间距离。并返测。依次类推，测出其余点间的距离4、注意事项：在平坦地区，钢尺量距相对误差一般不大于1:3000,当量距的相对误差没有超过规定时，可取往返距离的平均值作为结果五、水准测量利用以上测量结果的距离数据填入闭合水准路线成果表作为高差闭合差的计算与调整之需。
6、并根据相关公式推算和检核等外水准测量的高差闭合差容许值：高差改正数。六、水平角测量（一）、方法：测回法（二）、工具：经纬仪、测钎（三）、测量程序1、选定测定点1并安貉仪器，对中，整平。甲同学和乙同学分别扶测钎于定点2和42、盘左，转动照准部使水平度盘读数略大于零，将复测扳手向下，再去瞄准定点4,将扳手扳向上，读取水平度盘读数a,并记录。3、顺时针转动照准部，瞄准定点2,读数b并记录。至此，盘左测得：4、纵转望远镜为盘右，先瞄准定点2,读数b并记录，逆时针方向转动照准部，瞄准目标定点4,读数并记录，盘右测得：5、若上、下半测回角值之差不大于40,计算一测回角值：6、依以上步骤测量定点2、3、4的
7、各一测回角值并记录七、导线测量内业闭合导线坐标计算（一）、工具：计算器（二）、计算程序:1、准备工作将校核过的外业观测数据及起算数据填入闭合导线坐标计算表2、角度闭合差的计算与调整八、碎部点外业测量（一）、方法：经纬仪法（二）、工具：经纬仪、测钎、水准尺（三）、测量程序1、安貉仪器于定点4,量出仪器高i,甲同学扶一测钎于定点3,瞄准定点3,并读出水平读数。2、顺时针转动照准部，并瞄准土木楼一墙角（设为A点）并读出水平读数，得：水平角读数：然后乙同学扶水准尺于A点，测量员转动照准部使水准尺在测量范围内，并使照准部和竖盘垂直。然后分别读取上、下、中三丝的读数M、N、V,计算视距间隔=MN,再读取竖
8、盘读数1.,二。3、依以上步骤测量和计算出其余碎部点的所有值。（注：碎部点应选择在地物轮廓线的方向变化处，如房角点，道路转折点等），用改正后的导线左角推算各边的坐标方位角O4、坐标增量的计算公式：5、坐标增量闭合差的计算和调整公式：九、绘图（一）、方法：对角线法（二）、仪器：图板、三脚架、量脚器、比例尺、图纸十、结束语选点：实际选点应该注意以下几点1、导线点应选在地势较高、视野开阔的地方，便于施策周围地形。2、相临两导线点间要互相通视便于测量水平角导线实习报告篇2一、实习任务1、掌握小地区控制测量的闭合导线内、外业工作内容:一级闭合导线水平角和水平距离的观测、记录和验算；四等水准测量，并进行外
9、业观测成果的验算，取得合格的外业成果；四等光电测距三角高程测量，并进行外业观测成果的验算，取得合格的外业成果。2、完成对某一构筑物的布设点位及其测量工作,导线测量的内业计算，掌握其全过程。3、实习报告的编写。二、实习要求全队以小组为单位踏勘测区，了解测区情况及任务，进行实地选点并建立标志（每组点数为6个）。1、水准测量（1）控制点的水准测量的观测和记录，并取得合格的观测成果。（2）水准路线全线外业观测成果的验算和成果表的编算。2、钢尺量距:测三组取平均值。3、用测回法测角测两个测回，取平均值。三、实习组织实习期间的组织工作由任课教师全面负责，实习工作按小组进行，本班分为3组，每组7人，相互协调
10、负责组内实习分工和仪器管理。闭合线路工程测量。四、具体内容（一）配备的仪器和工具经纬仪1台，水准仪1台，水准尺1根，尺垫1个，钢尺1盘，计算器1台，钉子6个，有关记录本、橡皮及铅笔等。（二）实习项目1、在正式操作前先进行仪器的校验2、进行水准测量工作并完成相应高程的计算3、用测回法完成水平角的观测4、用检定过的钢尺进行边长测量5、校核外业观测数据，在观测成果合格的情况下进行平面坐标的计算（三）测区概况我们的测区就位于*科技大学内，测区范围主要包括文法学院院楼附近地区。测区地势比较平坦，没有较大的起伏，路况良好，视野开阔,便于选点和后续的测量工作。围绕该测区布设了6个控制点，大多选在院楼的拐角位
11、置，以便进行后续测量。现正值夏季，天气状况良好，阴雨天较少有利于控制测量。(四)实习期1、准备工作：(1)仪器校验：水准仪:圆水准器轴平行于仪器竖轴的检验校正、十字横丝应垂直于仪器竖轴的检验校正、视准轴平行于水准管轴的检验校正等。经纬仪:照准部水准轴垂直于仪器竖轴的检验校正、十字丝垂直于仪器横轴的.检验校正、光学对中器的检验校正、竖黜三标差的检验校正等。(2)踏堪测区：在指定测区进行踏勘，了解测区地形条件，根据测区范围及测量要求，确定布网方案并进行选点(便于安置仪器，考虑地面湿滑、来往车辆等对人身和仪器安全的影响。点位间通视良好、便于测角量距。导线点选好后须做好标记，便于寻找)。点的密度，应均
12、匀地覆盖整个测区(应至少多于6个点)，便于碎部测量。相邻导线点间应通视良好，便于测角量距,每边的长度应小于50m,以便于用一盘钢尺直接量边。点位选定后，应立即钉钉子,并做好标志。2、水准测量用dzs3水准仪沿路线设单程施测，采用双面尺法进行观测，视线长度小于40m,同测站两次高差不大于6mm,路线容许高差闭合差为)12(4OmmnmmI土或，式中I为路线长度的公里数，n为测站数。3、高程计算对路线闭合差进行配赋后,由已知点高程推算各图根点高程。观测与计算取至mm,最后成果取至cm4、水平角观测用测回法观测导线内角一测回，要求上、下半测回角值不得大于40,闭合导线角度闭合差不得大于n-40,n为
13、导线观测角数。先将经纬仪安置好，进行对中、整平，并在a、b两点树立标杆或测钎作为照准标志，然后即可进行测角。一测回的操作程序如下：(1)盘左位置，照准左边目标a,对水平度盘置数，略大于0,将读数a左记入手簿;(2)顺时针方向旋转照准部，照准右边目标b,读取水平度盘读数b左，记入手簿。由此算得上半测回的角值:B左二b左-a左(3)盘右位置，先照准右边目标b,读取水平度盘读数b右，记入手簿;(4)逆时针方向转动照准部，照准左边目标a,读取水平度盘读数a右，记入手簿。由此算得下半测回的角值:B右=b右-a右。对于dj6经纬仪，上、下两个半测回所测的水平角之差不应超过36。如需要观测多个测回，则各测回
14、起始方向的置数应按1807n递增。但应注意，不论观测多少个测回，第一测回的置数均应当为0。各测回观测角值互差不应超过24。5、边长测量用检定过的钢尺丈量导线各边边长共三次，并取平均值，其相对误差不得大于l：20xx0导线全长相对误差不得大于l：20xx。6、平面坐标计算首先校核外业观测数据，在观测成果合格的情况下进行闭合差配赋，然后由起算数据推算各控制点的平面坐标。计算方法可根据布网形式查阅教材有关章节。计算中角度取至秒，边长和坐标值取至mm(五)方法1、小组成员要分工合理，使每人都有练习机会，不要单纯追求进度；组员间应团结合作，密切配合，以确保实习任务顺利完成。2、实习过程中应遵守中的有关规
15、定。3、实习前要做好准备，随着实习进度阅读本指导书及教材和课堂笔记的有关内容。4、每一项测量工作完成后，要及时计算、整理成果，并编写实习报告。原始数据、资料、成果应妥善保存，不得丢失小结:测量工作需要做到严谨，做到粗中有细，不放过一丝一毫的细节。导线实习报告篇3首先感谢学校和老师给以了我这次参加工程实践的机会,在这次20多天的实习过程中，经过这次实习，无论在心理上还是在生理上都得到了很好的锻炼。学生现在学习的内容是为以后的发展奠定基础，是丰富自己的文化知识，是自己能够成为一个对社会，对国家有用的人才，但是现在我们所学的知识大多只是理论上的东西，为此我们应该将理论和实际联系起来，积极参加实际工程，这次为期20天的实习教会了我们如何将自己所学的知识应用于实际工程项目之中，懂得了解决一些实际问题的方法，对增加自己的生活和工作经历有很大益处。同时也可以说这次工作是对同学的一次考念，在实习过程中有的同学虽然生病但是依然坚持工作，可以说着种精神是相当高贵的。通过这次野外工程实习，加强了自身掌握数字测图外业数据采集方法与内业作图方法，更加深刻的理解了数字测图在野外的运用，数字测图带来的不但是数据采集速度的提高,工作效率的.增
