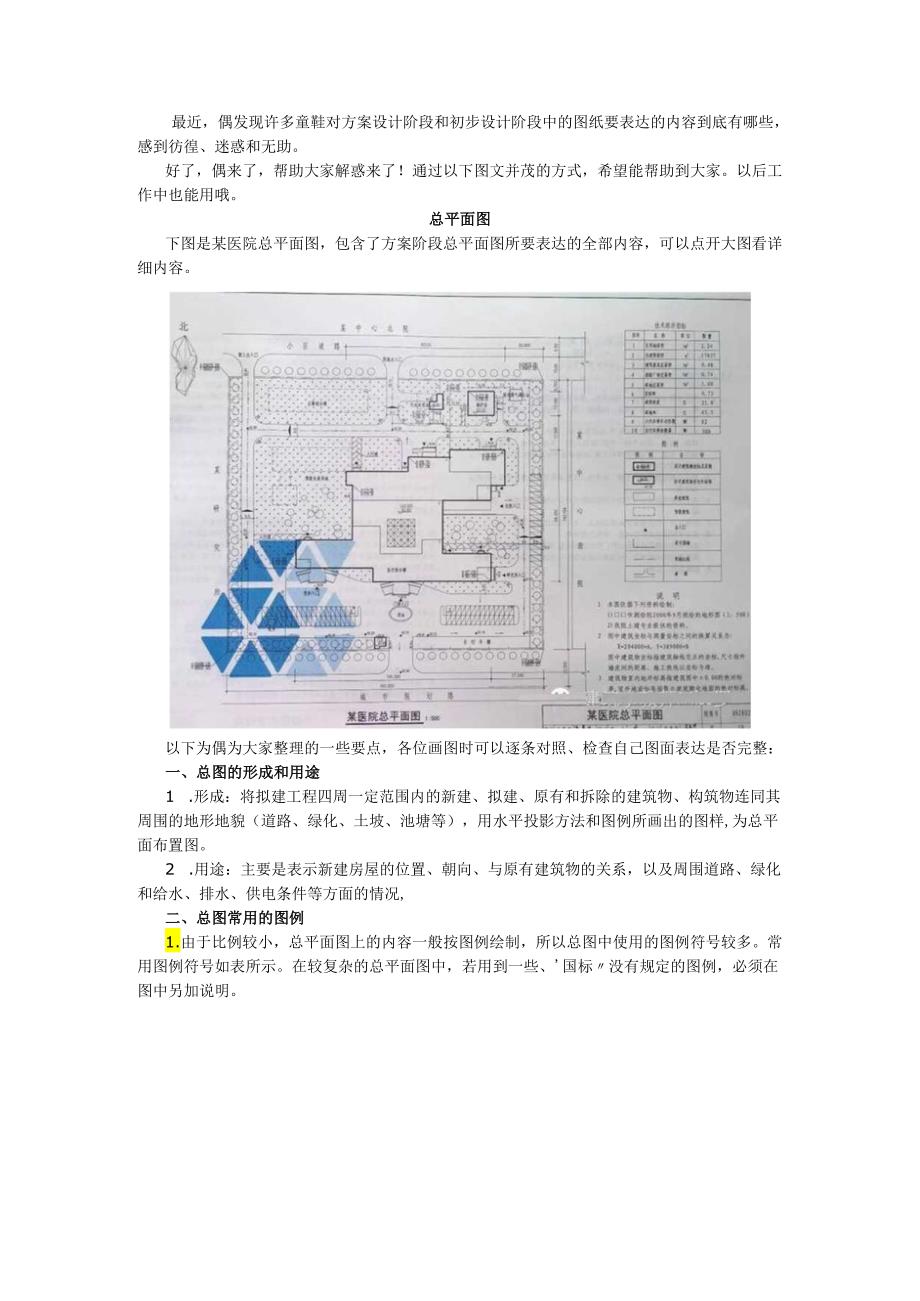

1、最近，偶发现许多童鞋对方案设计阶段和初步设计阶段中的图纸要表达的内容到底有哪些，感到彷徨、迷惑和无助。好了，偶来了，帮助大家解惑来了！通过以下图文并茂的方式，希望能帮助到大家。以后工作中也能用哦。总平面图下图是某医院总平面图，包含了方案阶段总平面图所要表达的全部内容，可以点开大图看详细内容。以下为偶为大家整理的一些要点，各位画图时可以逐条对照、检查自己图面表达是否完整：一、总图的形成和用途1 .形成：将拟建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地貌（道路、绿化、土坡、池塘等），用水平投影方法和图例所画出的图样,为总平面布置图。2 .用途：主要是表示新建房屋的
2、位置、朝向、与原有建筑物的关系，以及周围道路、绿化和给水、排水、供电条件等方面的情况,二、总图常用的图例1.由于比例较小，总平面图上的内容一般按图例绘制，所以总图中使用的图例符号较多。常用图例符号如表所示。在较复杂的总平面图中，若用到一些、国标没有规定的图例，必须在图中另加说明。名称图例说明名称图例胡月1.需要时，可用表示由入口，可在图形内右上角用点卖R字表示层数2、建筑物外形（一般以新建的道路J-84_“RT表示道路转弯半径为8m,“jo.ar为路面中一心控制（5绿蠢,I8物*000诙度处的外墙定位轴线或外墉面筑为/）用粗实物表示.需要时，地面以上建巩用中招实收表示，地面以下建就用细级畏示皱
3、m“5”表示5,为极向坡度，“45OTR示芟装立间距里原有的建用蜴实线豪示原有的道路计划扩建的预留地喊逆就物匚二Zi用中相虚线表示计划扩建的懂路拆除的建筑物*用胸微表示坐不IXl15OO衷示斑坐行W梁1 .上图表示帙路桥，下驻K示公路桥2 .用于早所时应KIA135寰示煌就坐标J1/5575注明护坡h边城较长时，可在一Sl或两就曷部表示2.下边线为虚帙困墙及大11上E示实体性质的困喈，下由豪示遇透性质的困墙，如仅表示国墙时不和大门场定边坡叼，表示填方台阶II-Il话头指向表示向下城,被挡的士在“突IlrU眄场地11岩土墙上设困埸4-1.U-_1_1.H三、图纸内容1 .图名、比例、指北针、风玫
4、瑰图（风向频率玫瑰图）、图例。风向频率玫瑰图：根据某一地区多年平均统计的各个方向吹风次数的百分数值，按一定比例绘制，一般多用八个或十六个罗盘方位表示。有风玫瑰图，可以不要指北针。指北针显示的是建筑物的朝向，宜用细实线，圆的直径为24mm,针尾部宽度3mm,针尖处标注北字。2 .场地内及四周环境的反映（四周原有及规划的城市道路和建筑物，场地内需保留的建筑物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情况等）,3 .场地范围（用地和建筑物各角点的坐标或定位尺寸、道路红线）。指址针/和攻施图用地红线X子4为艮/X!-邱8A三ty冷传Mi*&xae?”*.tfHfcf*t*MWt*6o65

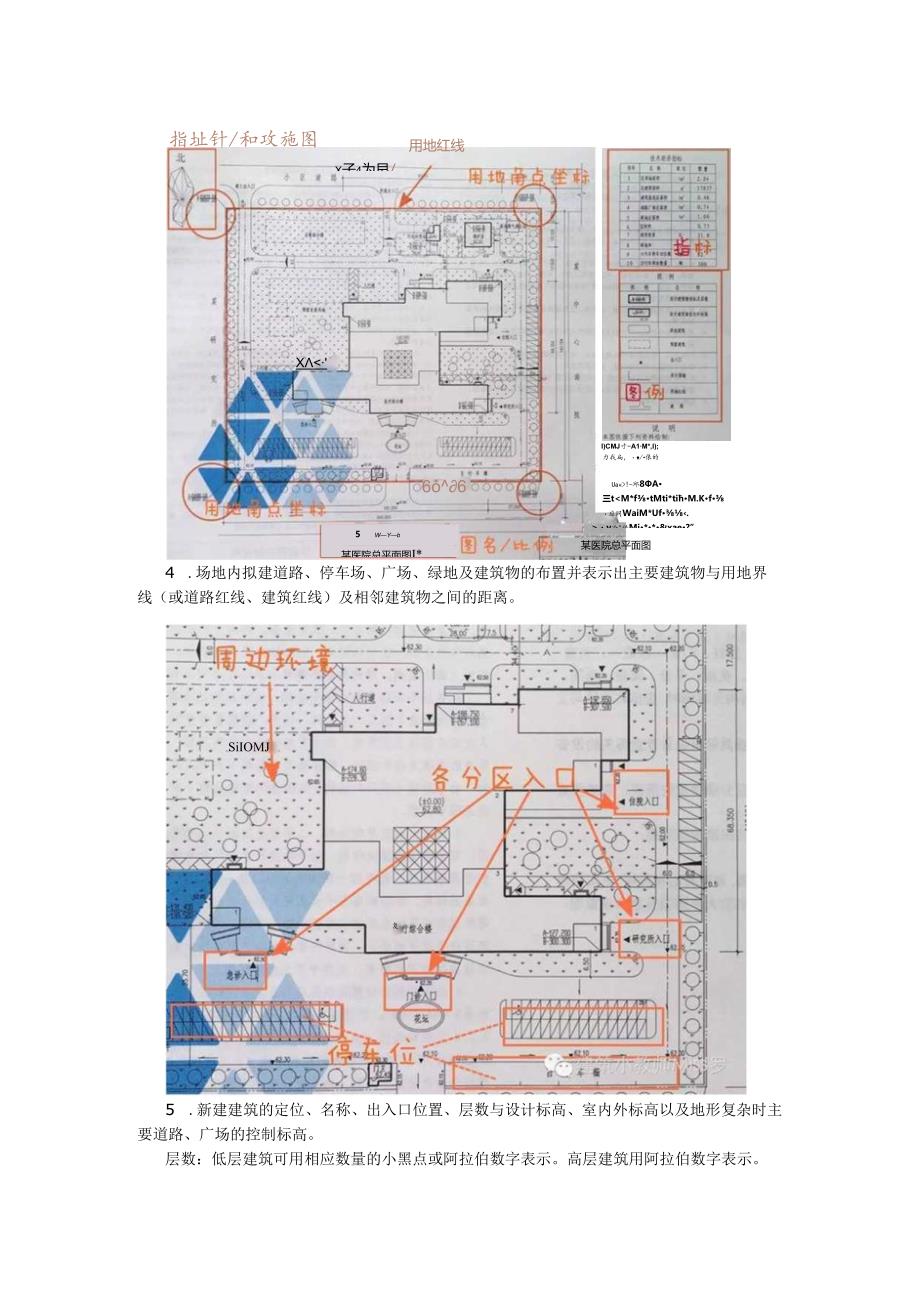

5、WYb某医院总平面图I*某医院总平面图SiIOMJ复4 .场地内拟建道路、停车场、广场、绿地及建筑物的布置并表示出主要建筑物与用地界线（或道路红线、建筑红线）及相邻建筑物之间的距离。5 .新建建筑的定位、名称、出入口位置、层数与设计标高、室内外标高以及地形复杂时主要道路、广场的控制标高。层数：低层建筑可用相应数量的小黑点或阿拉伯数字表示。高层建筑用阿拉伯数字表示。1WmW茎Q:ql。QQ旦(0800.二6 .根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分析（人流及车流的组织、停车场的布置及停车泊位数量等）、地形分析、绿地布置、日照分析、分期建设等。7 .主要技术经济
6、指标表序号名称单位数量备注1总用地面积hm22总建筑面积2地上、地下部分可分列3建筑基地总面积hm24道路广场总面积h2含停车场面积并应注明停车泊位数5壕地总面积hm2可加注公共绿地面积6容枳率(2)/(1)7建筑空度%(3)/(1)8绿地率%(5)/(1)9小汽车停车泊位数福室内、外应分列10自行车停放数量辆注意：计算容积率时，通常不包括0.000以下建筑面积。四、线型要求1 .新建建筑一粗实线2 .原有建筑-细实线3 .计划预留地一中虚线4 .拆除建筑一细实线加叉号5 .新建的道路、桥涵、围墙中实线五、设计说明1 .概述场地现状特点和周边环境情况，详尽阐述总体方案的构思意图和布局特点，以及
7、在竖向设计、交通组织、景观绿化、环境保护等方面所采取的具体措施。2 .关于一次规划、分期建设以及原有建筑和古树名木保留、利用、改造（改建）方面的总体设想。3 .需要补充的内容。平面图一、方案阶段平面图应表达的内容（建议在校童鞋使用）1 .平面的总尺寸、开间、进深、柱网尺寸（可用比例尺寸）；2 .各主要使用房间名称；3 .结构受力体系中的柱网、承重墙位置；4 .各楼层地面标高、屋面标高；5 .室内停车库的停车位和行车线路；6 .底层平面应标明剖切位置、编号、指北针7 .必要时有主要用房的室内放大布置图；8 .图纸名称、比例、比例尺；PS:这一阶段比较简单，就不图解了。大家好好琢磨一下，有不明白可
8、以留言哦。二、初步设计阶段平面图应表达的内容（建议工作在设计第一线的童鞋使用）PS:这一阶段内容较多，图解一下。1.标明承重结构的轴线、轴线编号、定位尺寸和总尺寸。2 .绘出主要结构构件和建筑构配件如：非承重墙、壁柱、门窗、天窗、楼梯、电梯、自动扶梯、中庭（及其上空）、夹层、平台、阳台、雨篷、台阶、坡道、散水明沟等位置;当围护结构为幕墙时，应该标明幕墙与主题结构的位置。3 .表示主要建筑设备的位置，如：水池、卫生器具等设备专业有关的设备的位置。4 .表示建筑平面或空间的防火分区分隔位置的面积，宜单独成图。5 .标明室内、外地面设计标高及地上、地下各层楼地面标高。6 .标明指北针（底层平面）。7
9、 .标明剖切线及编号。8 .绘出有特殊要求或标准的厅、室的内室，如家具的布置等；也可以根据需要选择绘制标准层标准单元或标准间的放大平面图及室内布置图。9 .列出各类建筑设计规范要求计算技术经济指标。10 .标明图纸名称、比例。立面图一、方案阶段立面图应表示的内容（建议在校童鞋使用）1 .体现建筑造型的特点，选择绘制一、二个有代表性的立面。2 .各主要部位的标高或主题建筑的总高度。3 .当相邻建筑有宜接关系的时候，应该绘制相邻或原有建筑的局部立面。4 .图纸名称、比例、比例尺。PS:这一阶段比较简单，就不图解了。大家好好琢磨一下，有不明白可以给我留言哦。二、初步设计阶段立面图应表示的内容（建议工
10、作在设计第一线的童鞋使用）1 .两端轴线和编号。2 .立面外轮廓及主要结构和建筑部件的可见部分，如：门窗（幕墙）雨篷、檐口、女儿墙、屋顶、平台、栏杆、坡道、台阶和主要装饰线脚等。3 .平、剖面未能表示屋顶、及屋顶高耸、檐口、女儿墙、室外地面、室内地面、等主要标高或高度。PS:一般初步设计四个立面均应表示。当立面较简单时，不得少于两个。有内部庭院的建筑还应绘制内立面图，也可结合剖面图表示.剖面图一、方案阶段剖面图应表示的内容（建议在校童鞋使用）1 .剖面应剖在高度和层数不同、空间关系复杂的部位。2 .各层标高及室外地面标高，室外地面至建筑檐口（女儿墙）的总高度。3 .若遇到高度控制时，还要标明最
11、高点的标高。4 .剖面编号、比例或比例尺。PS:这一阶段比较简单，就不图解了。二、初步设计阶段剖面图应表示的内容（建议工作在设计第一线的童鞋使用）1 .主要内、外承重墙、柱的轴线，轴线编号。2 .主要结构的构件部位如：地面，楼板，屋顶，女儿墙，吊顶，梁，柱，内外门窗，天窗，楼梯，电梯，平台，雨篷，阳台，地沟，地坑，台阶，坡道。3 .各层楼地面和室外标高，以及室外地面至建筑檐口或女儿墙顶的总高度，各楼层之间尺寸及其他必须的尺寸。4 .对相邻的原有的建筑物，应该绘其局部的平立剖面。剖面是考验小童鞋们的空间思维和投影关系的最好手段，所以希望大家不要偷懒哦。反正以后工作中也是一定要做的，与其到时候被老板和上司骂，还不如被老师骂哈哈哈，记住！
