《TZJFA 002-2024 水泥基自流平地坪应用技术规程.docx》由会员分享，可在线阅读，更多相关《TZJFA 002-2024 水泥基自流平地坪应用技术规程.docx（17页珍藏版）》请在第壹文秘上搜索。

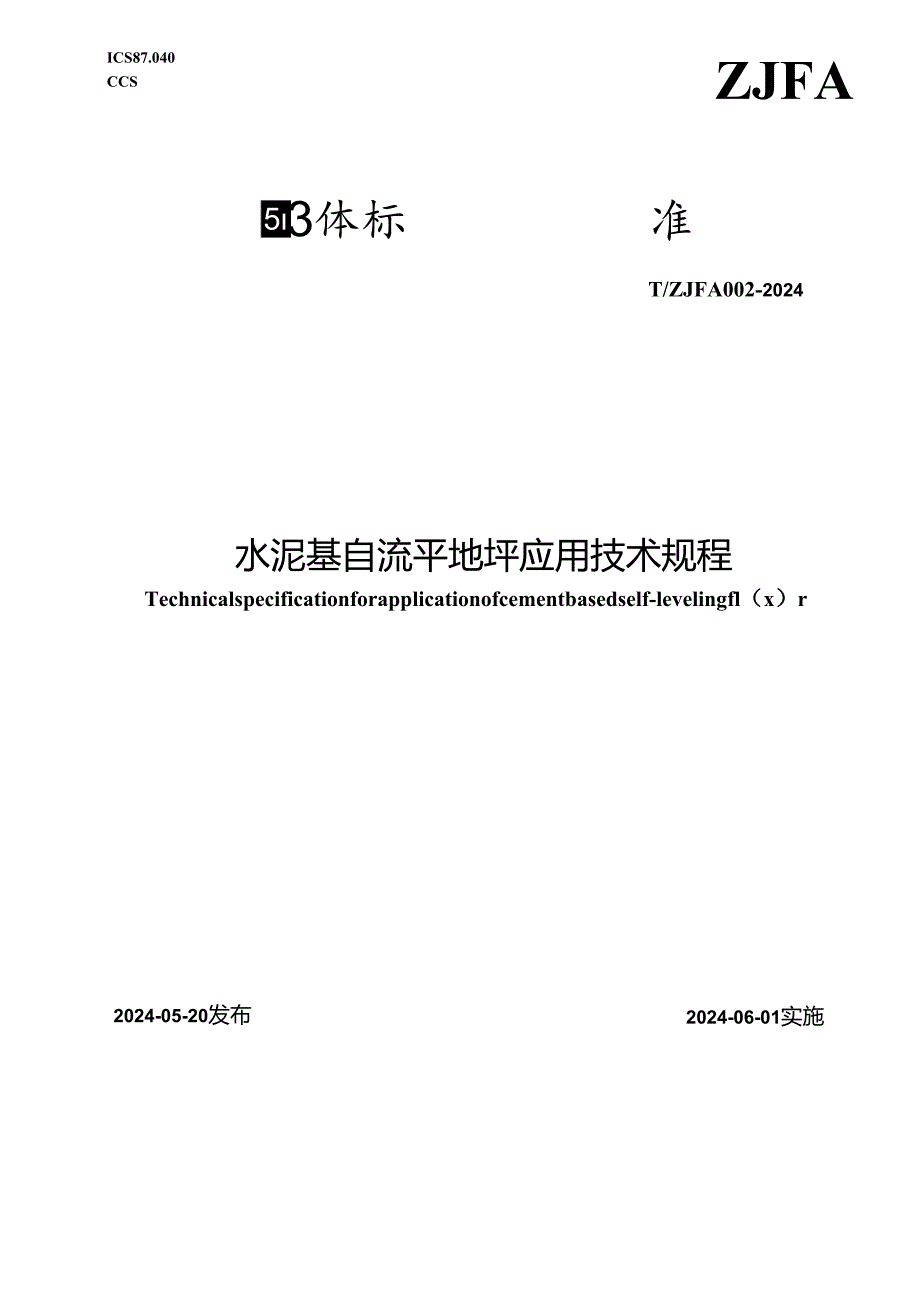

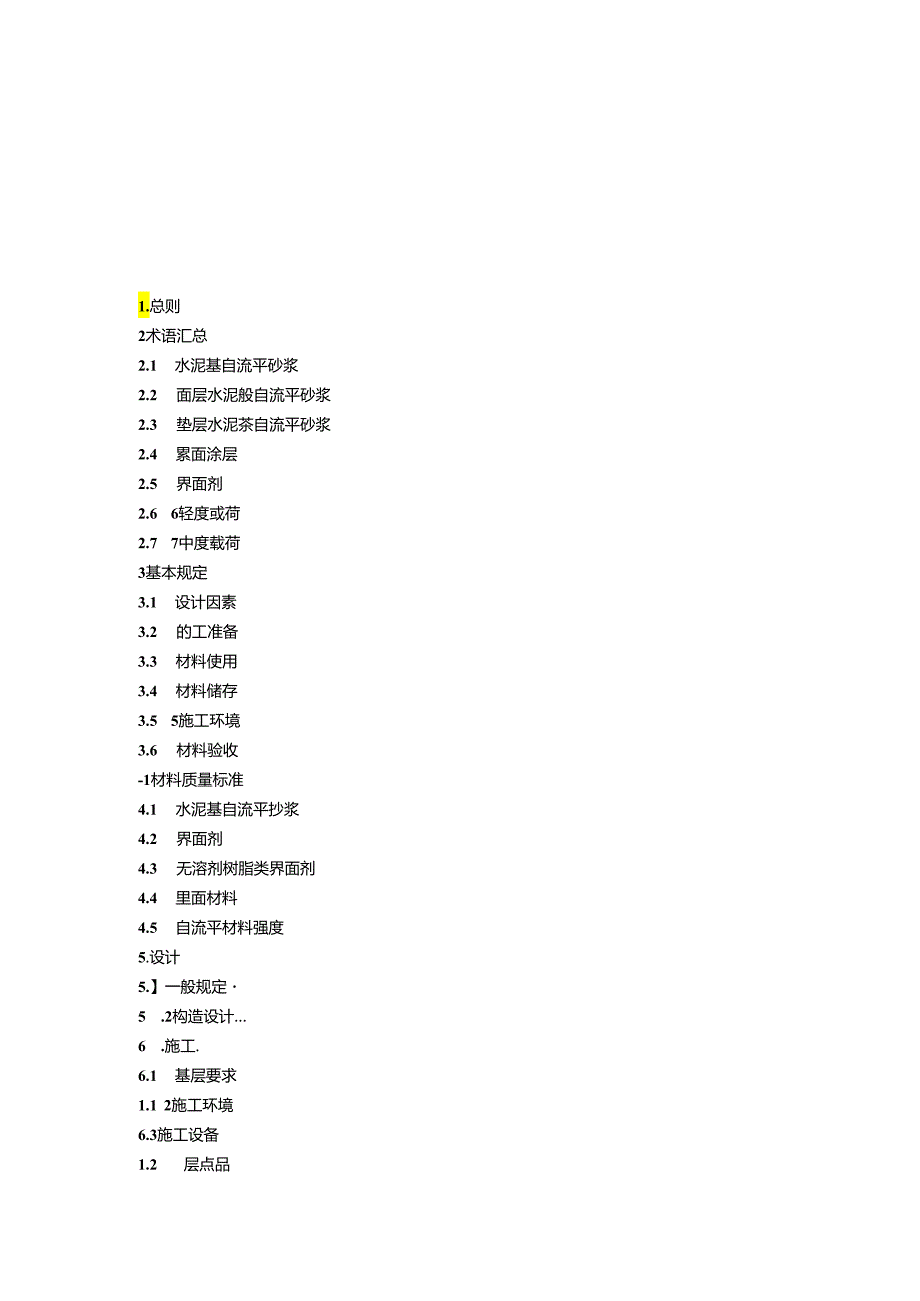

1、ICS87.040CCS53体标准T/ZJFA002-2024ZJFA水泥基自流平地坪应用技术规程Technicalspecificationforapplicationofcementbasedself-levelingfl（x）r2024-06-01实施2024-05-20发布浙江省地坪行业协会发布1.总则2术语汇总2.1 水泥基自流平砂浆2.2 面层水泥般自流平砂浆2.3 垫层水泥茶自流平砂浆2.4 累面涂层2.5 界面剂2.6 6轻度或荷2.7 7中度载荷3基本规定3.1 设计因素3.2 的工准备3.3 材料使用3.4 材料储存3.5 5施工环境3.6 材料验收-1材料质量标准4.1
2、水泥基自流平抄浆4.2 界面剂4.3 无溶剂树脂类界面剂4.4 里面材料4.5 自流平材料强度5.设计5.】一般规定5 .2构造设计6 .施工.6.1 基层要求1.1 2施工环境6.3施工设备1.2 层点品8水泥基自流平施工流程8I界面处理1.3 自流平砂浆施工1.4 切割缝1.5 罩面施工9烧量检验与验收1.6 1一般规定Itt*A衰1平整度检方法（尺法）本标灌用。说明里用标海名录本文件按照GBT1.12020标准化工作导则第I那分：标准化文件的结构和起草规则3的规定起牝谙注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的货任。本文件由浙江省地坪行业协会提出,弁归口管埋.本文
3、件发布的位：浙江省地坪行业例会本文件起草单位：杭州福思特地面工程有眼公司杭州诺文地坪材料有限公司浙江圣成装饰科技有限公司兰浜市昆仑工程材料有限公司浙江皎嘉地坪装饰有限公司宁波邨州耐迪地坪工程有限公司宁波海创建筑工程有限公司浙江恒固地坪工程有限公F杭州阿斯孚建材科技有限公司浙江帕米尔新材料有限公司杭州创辉装饰工程行限公司宁波建恒建筑安装工程有限公司浙江运芝新材料科技有限公司杭州地精科技有限公司本文件主要起草人：霍根齐、严国尧、王海、余宜成、常军就、周健、王建新、陈处将、苏万山、戏石龙、杨凯华、黄杰、孙运来、叶增强、于广利水泥基自流平地坪应用技术规程11.1 本标戊,在出睹.灌平地系回!在设计和虹
4、过程中的JU,同耽范工流程和Ift收标准，通过制定本标准，我们旨在提升工程质Wh确保施工安全，满足功能需求。1.2 本标准适用于所有新建、改建和犷建的建筑物内部水泄基自流邛地坪系统工程,包括其修工和验收环节。本标准旨在为这类工程提供全面的技术指导和要求.1.3 在执行水泥基自流平地坪系统工程的施工工艺和验收程序时，除必须遵循本标准外，还应符合所有现行相关标准和法规的要求.这是确保工程质fit和合规性的基本前提.2 *BCMZl水都自流平砂浆水泥基自流平眇浆是由水泥基凝胶材料、细件料、填料及添加剂等混合而成的一种地面用材料,它能尊在M水搅拌后流动性强，或经轻微辅助持铺即可实现找平，适用F需要平整
5、地面的场合，2.1 展水虹自充平砂菜面层水泥葩自流平砂浆是种用于地面精细找平的材料，它能提供平坦、光滑的表面，这种砂浆不仅可以作为面层直接使用，还可以在其上涂股其他饰面材料，具有良好的耐懈性，适用于需要离顽地面处理的场合。2.2 IM水泥基自流平砂款密层水泥葩自流平砂浆用于地面找平，能誉提供平坦、光滑的表面，仁要功能是为上层饰面铺装材料提供支推。这种砂浆适用于需要加强胜层承我力的场合。1.1 MM溟面涂层是一种用于装饰和保护地坪面层、提升面层功能性的涂层材料。它能费增覆地坪的美观性和耐用性,适用于需要额外保护和装饰的场合.25界剂界面剂是种用干时闭夔层表面孔隙、增覆面层材料马基层附着力的界面处
6、理材料，它能鲂提裔两种材料之间的粘结强度，适用于需要增强拈结力的场合.2.6 eftm轻度载荷指的是人员及偶尔仃橡胶轮胎车辆通行的使用条件.这种载荷级别适用于对地而要求不高的场合.2.7 中度懒中度截荷包括正常人行交通、橡胶轮胎车辆通行，以及常有叉军通行，偶尔有理那年轮运输乍通行的使用条件.这种教荷级别适用于对地面有一定要求的场合.3a*MJt3.1 设计因蠢在水海基臼流平地面工程的设计过程中，必须综合考虑环境条件、使用衢求、基层状况、材料特性、施工技术和工程特点等因素,以确保设计的合理性和适用性.3.2 MDB*施Jl单位应根据设计要求制定构造方案，并在设计确认后编制详细的施工方案.在施工前
7、,必须对施工团队进行技术交底,确保施工人员了解所仃施工细节和注意事项.3.3 材料使用不同品种和型号的材料应分别使用，湖免混合。现场配物材料时，必须严格遵荷产品说明书中的指导原则和配比要求。3.4 材料暂存水泥框白流平砂浆及其它材料应储存于阴潦、干燥旦通风的环境中,对于界面剂和里面材料，还需注意远离火源和热源,并果取适当的防冰措施.3.5 MTSm在水泥油自治平地面工程施工前，基层必须通过险收。在施工及养护阶段，气候条件应湎足材料说明并中的环境要求，以确保材料的正常性能和施工质ill,3.6所有进场材料必须冏带产品合格证、使用说明书、安全技术说明修和第三方检测报告,以证明材料的质瞅和安全性.4
8、.1 水柱自充平砂浆水泥基自流平砂浆的质量应满足现行的国家标准地坪涂装材料GB/T22374中J型的要求，以及行业标准地面用水泥基自流平砂浆JCT985的规定，确保其性能达到使用要求，4.2 界剂在水混基自流平地面工程中使用的封闭型水性乳液型界面剂，应符合行业标准水泥基自流平砂浆用界面剂3JC/T2329的要求，以增演材料之间的粘结力，4.3用于水泥基自流平地面工程的成腴型无溶剂树脂类界面剂,应遵守现行的国家标准地坪涂装材料GB/T22374中无溶剂鞭底涂的相关规定，确保其施工性能和耐用性。44ntm水泥加自流平地面工程所采用的罩面材料应符合工地坪涂装材料？GB/T22374国家标准的规定,时
9、于水性聚城南革面材料.其质fit也应满足行业标准水性聚纨脑地坪材料JC/T2327的要求.45自流平材料雪度蛰层水泥基自流平材料应具备不低于C25的抗压强度，而面层水泥基自流平材料则应具备不低于C35的抗压强度.以满足不同层次的使用需求和承我能力.。5设计要求5.1 -m1.1 .1垫层水泥基白液平地面系统适用于对软荷要求较轻的环境，主要功能为找平.该系统的施工厚度应不小于3mm,并“表面随铺装PVC、橡胶地面、木地板等块状面材.1.2 .2垫层水泥基自流平地面所使用的水施基自流平砂浆的强度应符合面材对地层强度的G低要求。5.1.3面层水泥般自流平系统适用于中度就荷的环境，施工厚度应不小于5加
10、，水泥夔自流平砂浆罐工完成后，可直接使用，也可在表面涂装水性聚氨图、环氧等树脂类罩面材料.水施基自流平眇浆的强度至少应达到C35和FS的标准.5.1.1在水泥及自流平系统用于频繁承受中度软荷的环境，如停车库或仓库时，建议枭用无溶剂环氧圾砂的方式进行界面处理，以提高水泥基白液斗砂浆与基层混凝土的枯接强度.5.25.2.1IInI水减!窿平地面系统的构建设计绷图5.2.1所示.2 .自流平界面剂2.自流平界面剂3 .面层水泥培自流平砂浆3.面层水建基自流平砂浆4 树脂用面图层（可选）4.底馀层5.树脂图层52.2水虹自旋平地面系统的构建设计如图5.2.2所示.2 .白流平界面剂3 .垫层水湿基向流
11、平眇浆4,饰面层6.1 苔H求6.I.1基层混凝土的质麻必须满足国家相关规范和业主设计的要求.6.1.2在进行面层水制基自流平地面施工之前.基层混凝士的抗乐强改需达到大于20MPa.同时其表面抗拉频度也需切过1.5MPa,6.1.3对于垫层水电状自流平地面施工，层混凝土的抗压强度同杆需要闻过20MPa,而表面抗拉强度则需大于1.OMPa.6.1.1在混凝土茶层上应设置防水层，以防止地下潮气对水泄法自端平地坪涂层的破坏，然而，对于多层建筑的二楼及以上部分,可以不铺设防水层.6 .1.5混凝卜.地面在临工前必须羟过至少28天的养护，并且基层的含水豉不犯超过电或者满足材料供应商提供的检工要求.7 .
12、1.6混凝土法面的平整度标准不应超过4m11V2m.若存在坡度要求，坡度应小于l.5如果茶层坡度超过1.5%则需要调整水泥自流平眇浆的流动度以适应.6.2施工环境6.2. 1施工期间，环境温度应控制在10至30摄氏度之间，或根据施工材料的具体要求进行调整.6.2.2腐工环境的相时湿度应保持在75%以卜.，或地循施工材料提供的指导值.若湿度超出此限制或材料要求,应通过通风和除湿等措施将湿僮降至适宜水平，再继续施工.6.2. 3防工基向的温度应高于露点温度至少3摄氏度.6.2.1 施工场地应保持封闭且独立，避免与其他工程交叉作业比外部人员干扰.同时，施工区域上方不应有其他施工活动或物品坠落的风险，
13、6.2.5 若有门窗洞口的施工场地,必须采取封闭措族,以战少空气流通，防止温度差异导致的地面风干过快,以及粉尘和飞虫等对施工的干扰.6.2.6 施I：场地应保证有足峥的照明设施.以满足施工需求.6.2.7 3M1.设备6.3.1所有施工设备应符合国家相关规苞，并满足施:材料的技术要求.6.3.2设;在使用前应确保处于良好状态，能筋正常运行.此外，所有用电设符必须符合国家安全标准，配备獭电保护装置,并使用符合规定的二级或三皴电箱。6.3.3施工设应具备国家认可的产品合格证书和必要的安全检测Hi告.7M*7.1 在夔层处理工作开始之前，必须对混凝土地层进行全面检i,确保其满足国家规范和业主设计的要
14、求，包括抗压强度、表面抗拉强度、平整度和坡度等方面。若塞层强度未达到本标准6.1.2条和6.1.3条所规定的要求，应时明层进行加固处理，或者在必要时王新施工。若班层混凝土含水耻未达到本标准6.1.5条的要求，应在界面剂施工前进行适当的通风干爆处理。7.2 采用效丸、械刨等有效方法对基U冏进行处理，彻底去除旧滁层、表面浮浆、松散物质等，从而为涂袋作业提供一个坚实且粗髓的基面.7.3 彻底清除基层表面的残留灰尘、剂丸等杂质，并使用真空吸尘器将表面清理干净，确保无任何污物。7.4 对地面上的缺陷,如裂健、低注、显著的高低不平、修窝、麻坑、空鼓等,应采用合适的修补方法和材料进行预先修补,以保证地面的平
15、整和完整.7.5 时于地面上的油污、油脂和蜡等化学物质，应使用适当的清洁方法进行彻底清除，确保基层表面的干净和适合后续施工。8水泥基自邃平3UI8.1界针对多孔性基层，应涂布两遍专用水泥基自流平界面剂.施二时，制严格按照材料供应商的建议进行用试控制和间隔时间安排，确保轻涂均匀，无遗漏，且无局部积液现象,若选择无溶剂环笈成涂撒砂方法，则需采用批刮或滚涂方式将无溶剂环氧均匀施作于基面，确保表面收成均匀H.完全封HI的腴层。随后，均匀嫩布适宜粒径的石英砂，待底涂固化后，消除多余的浮砂.&2自流平硼Ha2.1在睡工水泥基自流平砂浆之前.应确保加入材料的水温处于o3）e的适宜范围.若水淑超出此范国，应将水放置于娘工环境中至少12小时，以达到环境ifi度。8.22WMTH.采用整濠M方法以控初期!度例1.作效*港关*.XMttMf的转速、泵管直径、喷嘴尺寸以及泵送压力等参数应与材料供应商提供的推荐值保持致.以确保施工的
