《冬雨季施工方案-.docx》由会员分享，可在线阅读，更多相关《冬雨季施工方案-.docx（17页珍藏版）》请在第壹文秘上搜索。

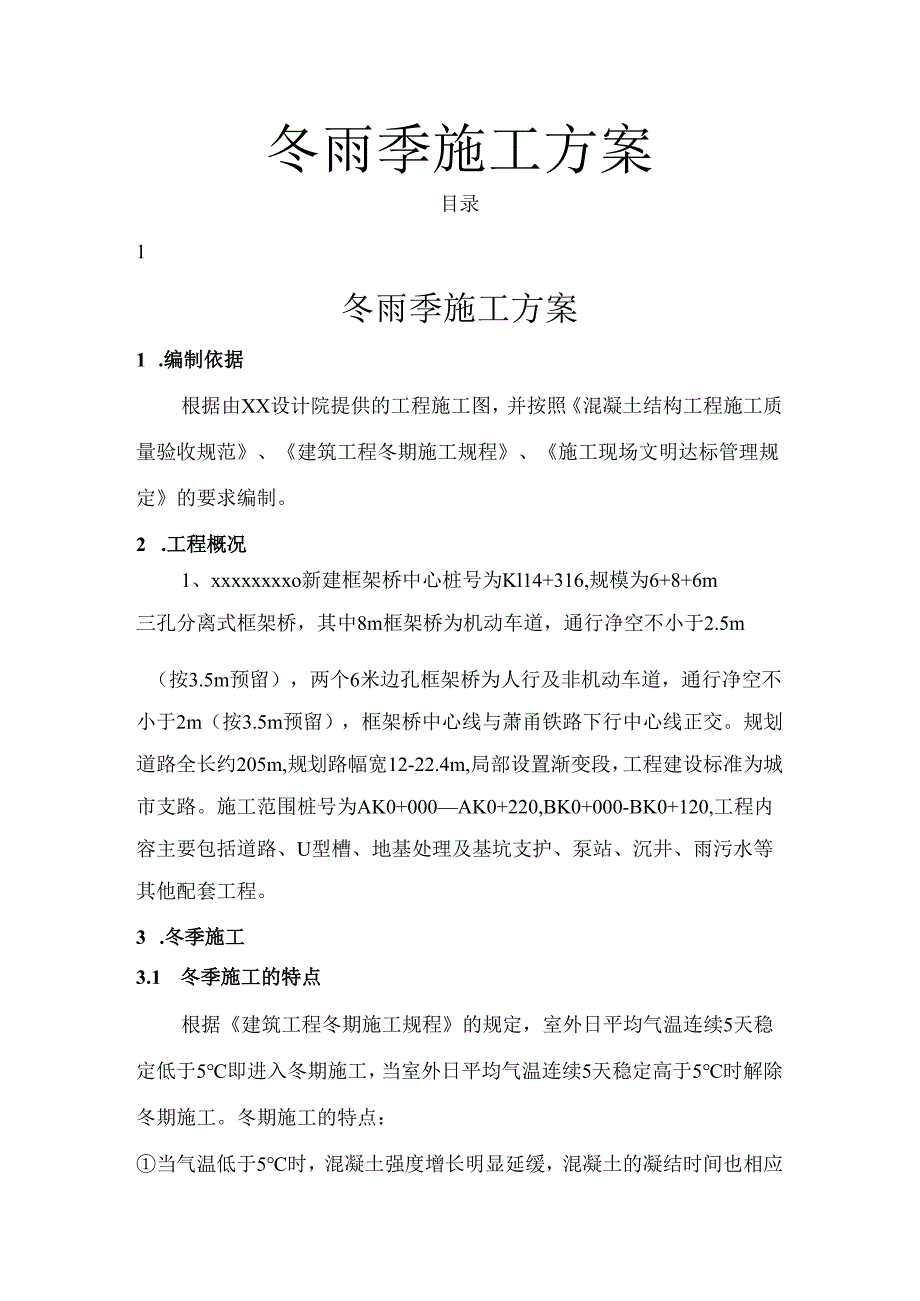

1、冬雨季施工方案目录1 .编制依据22 .工程概况23 .冬季施工23.1 冬季施工的特点23.2 冬施的准备工作33.3 冬施的技术措施43.4 冬施的安全消防措施93.5 冬施的环境保护措施103.6 冬施混凝土的热工计算104 .雨季施工134.1 雨季施工的施工部署134.2 雨季施工的施工准备134.3 雨季施工的主要技术措施144.4 雨期施工的安全文明措施17冬雨季施工方案1 .编制依据根据由XX设计院提供的工程施工图，并按照混凝土结构工程施工质量验收规范、建筑工程冬期施工规程、施工现场文明达标管理规定的要求编制。2 .工程概况1、xxxxxxxxo新建框架桥中心桩号为Kl14+3
2、16,规模为6+8+6m三孔分离式框架桥，其中8m框架桥为机动车道，通行净空不小于2.5m（按3.5m预留），两个6米边孔框架桥为人行及非机动车道，通行净空不小于2m（按3.5m预留），框架桥中心线与萧甬铁路下行中心线正交。规划道路全长约205m,规划路幅宽12-22.4m,局部设置渐变段，工程建设标准为城市支路。施工范围桩号为AK0+000AK0+220,BK0+000-BK0+120,工程内容主要包括道路、U型槽、地基处理及基坑支护、泵站、沉井、雨污水等其他配套工程。3 .冬季施工3.1 冬季施工的特点根据建筑工程冬期施工规程的规定，室外日平均气温连续5天稳定低于5即进入冬期施工，当室外日

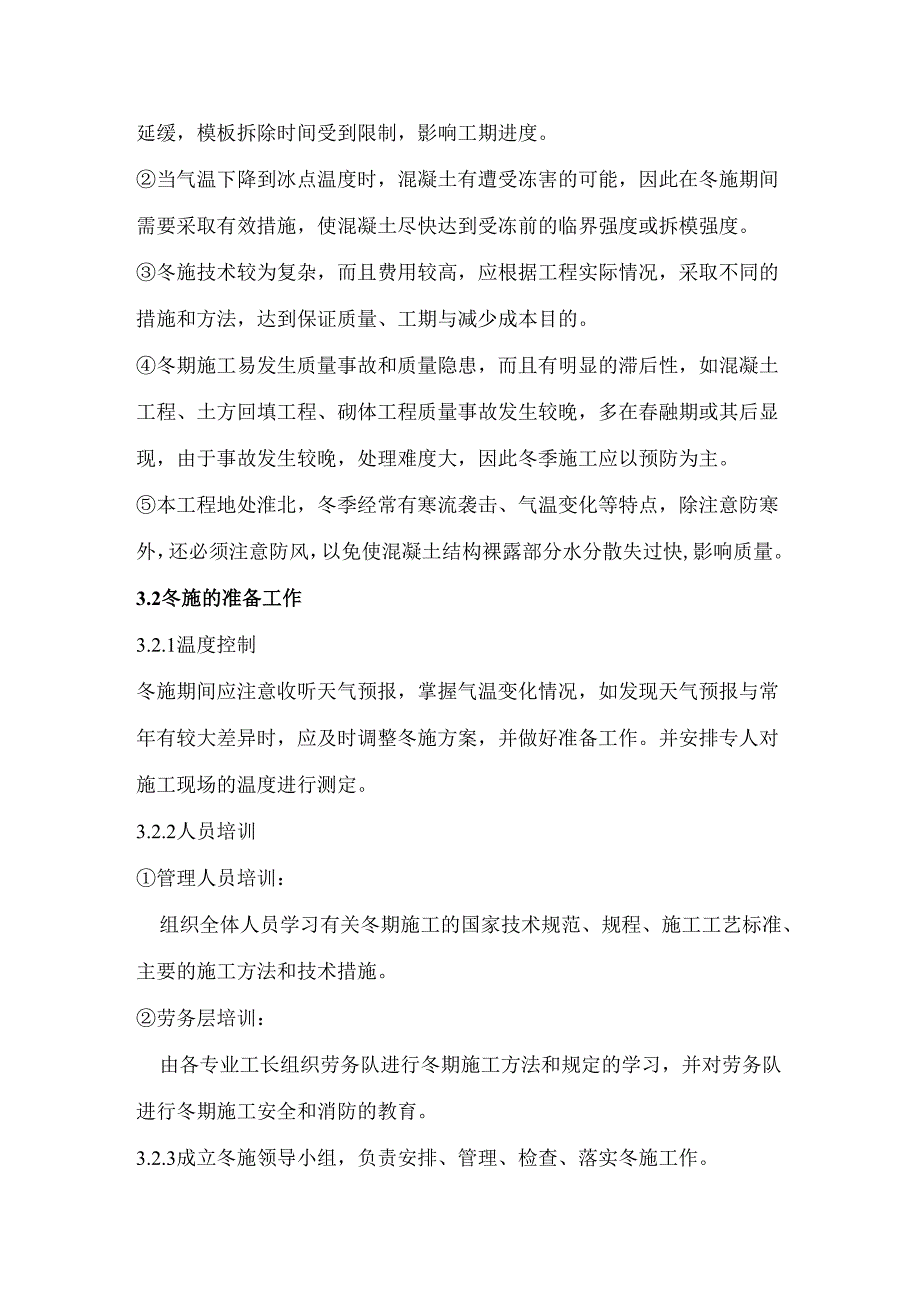

3、平均气温连续5天稳定高于5时解除冬期施工。冬期施工的特点：当气温低于5时，混凝土强度增长明显延缓，混凝土的凝结时间也相应延缓，模板拆除时间受到限制，影响工期进度。当气温下降到冰点温度时，混凝土有遭受冻害的可能，因此在冬施期间需要采取有效措施，使混凝土尽快达到受冻前的临界强度或拆模强度。冬施技术较为复杂，而且费用较高，应根据工程实际情况，采取不同的措施和方法，达到保证质量、工期与减少成本目的。冬期施工易发生质量事故和质量隐患，而且有明显的滞后性，如混凝土工程、土方回填工程、砌体工程质量事故发生较晚，多在春融期或其后显现，由于事故发生较晚，处理难度大，因此冬季施工应以预防为主。本工程地处淮北，冬季
4、经常有寒流袭击、气温变化等特点，除注意防寒外，还必须注意防风，以免使混凝土结构裸露部分水分散失过快,影响质量。3.2冬施的准备工作3.2.1温度控制冬施期间应注意收听天气预报，掌握气温变化情况，如发现天气预报与常年有较大差异时，应及时调整冬施方案，并做好准备工作。并安排专人对施工现场的温度进行测定。3.2.2人员培训管理人员培训：组织全体人员学习有关冬期施工的国家技术规范、规程、施工工艺标准、主要的施工方法和技术措施。劳务层培训：由各专业工长组织劳务队进行冬期施工方法和规定的学习，并对劳务队进行冬期施工安全和消防的教育。3.2.3成立冬施领导小组，负责安排、管理、检查、落实冬施工作。3.2.4

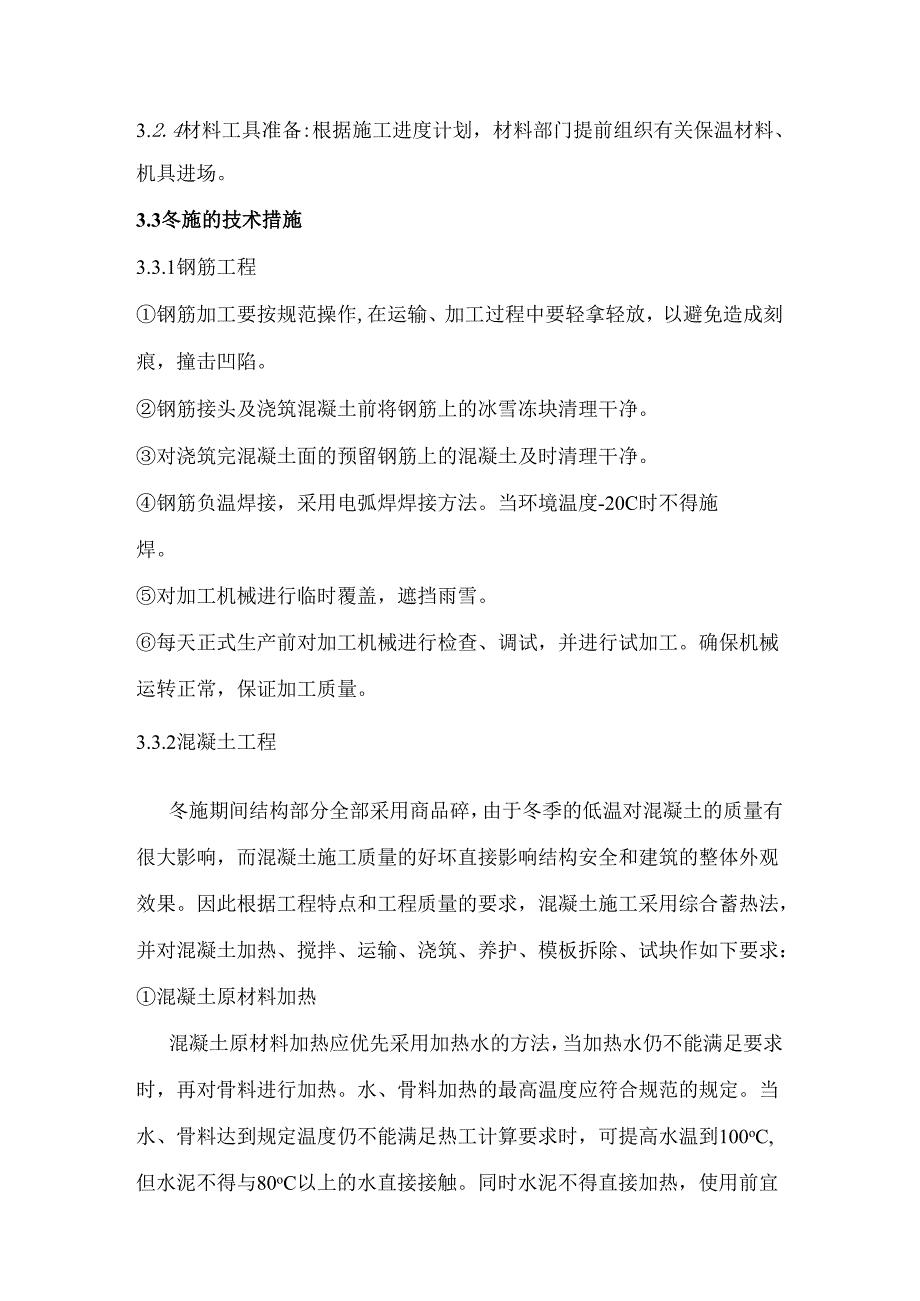

5、材料工具准备:根据施工进度计划，材料部门提前组织有关保温材料、机具进场。3.3冬施的技术措施3.3.1钢筋工程钢筋加工要按规范操作,在运输、加工过程中要轻拿轻放，以避免造成刻痕，撞击凹陷。钢筋接头及浇筑混凝土前将钢筋上的冰雪冻块清理干净。对浇筑完混凝土面的预留钢筋上的混凝土及时清理干净。钢筋负温焊接，采用电弧焊焊接方法。当环境温度-20C时不得施焊。对加工机械进行临时覆盖，遮挡雨雪。每天正式生产前对加工机械进行检查、调试，并进行试加工。确保机械运转正常，保证加工质量。3.3.2混凝土工程冬施期间结构部分全部采用商品碎，由于冬季的低温对混凝土的质量有很大影响，而混凝土施工质量的好坏直接影响结构安
6、全和建筑的整体外观效果。因此根据工程特点和工程质量的要求，混凝土施工采用综合蓄热法，并对混凝土加热、搅拌、运输、浇筑、养护、模板拆除、试块作如下要求：混凝土原材料加热混凝土原材料加热应优先采用加热水的方法，当加热水仍不能满足要求时，再对骨料进行加热。水、骨料加热的最高温度应符合规范的规定。当水、骨料达到规定温度仍不能满足热工计算要求时，可提高水温到100oC,但水泥不得与80oC以上的水直接接触。同时水泥不得直接加热，使用前宜运入暖棚内存放。混凝土搅拌i搅拌混凝土时，骨料中不得含有冰雪及冻团。ii混凝土搅拌时间应符合规范的要求。iii混凝土冬期施工应优先选用硅酸盐水泥和普通硅酸盐水泥，水泥标号
7、不应低于425号。最小水泥用量不应少于300kgm3,水灰比不应大于0.6oiv在掺用含有钾、钠离子的防冻剂混凝土中，不得采用活性骨料或在骨料中混有这类物质的材料。混凝土运输及浇筑i混凝土在浇筑前，应清除模板和钢筋上的冰雪和污垢。运输和浇筑混凝土用的容器应有保温措施。ii浇筑混凝土前现场应做好充足的施工准备，采用快铺料快振捣及时覆盖的快速施工方法。混凝土养护水泥稳定层、墙、柱模板采用挂阻燃草纤被保温，顶板随砂浇筑随铺一层塑料薄膜，上加阻燃草纤被覆盖保温。混凝土达到设计强度30%后方可拆除保温，混凝土内部温度与表面温度、表面温度与外部温度养护温度之差在15以内为安全；如温差超过15时，加强保温措
8、施，即加强塑料薄膜和草纤被的覆盖厚度，提高表面和外部的温度，直至混凝土在养护期内缓慢冷却，确保内外温差不会超过15时，方可拆除保温。模板的拆除柱、墙模板在混凝土温度降至5C,强度达设计强度时即可拆除,梁、板模板待碎强度达100%时方可拆除，模板拆除后碎表面加临时覆盖，以保证混凝土缓慢冷却。试块的留置混凝土除了按照常温施工要求留置试块以外，还需增设两组试块与结构同条件养护，分别用于检验受冻前的混凝土强度和转入常温养护28天后的强度。3. 3.3砌体工程冬季施工所用的材料，应符合下列规定：砖和石材在砌筑前，应清除冰霜。砂浆宜采用普通硅酸盐水泥拌置。石灰膏、黏土膏和电石膏等应防止受冻，禁止使用受冻而
9、脱水分化的石灰膏。拌置砂浆用的砂，不得含有冰块和直径大于IOmrn的冻结块。拌和砂浆时，水的温度不得大于6080。C,砂的温度不得大于40oC,上墙温度不低于5。Co普通砖和空心砖在正常温度条件下砌筑时，应适当浇水润滑。在零下温度条件下砌筑时，如浇水确实困难，则必须增大砂浆的稠度，一般控制在1012mm。在砌砖工程中不得连续大面积铺灰，应随铺随砌，砂浆要随拌随用，以防冻结。每天收工前，砌体表面上不应铺灰，对每日新砌的砖墙，应采用保温材料（如草帘等）覆盖。（4）当日平均气温等于或高于TO。C时，可采用氯化钠作为抗冻剂，掺量为拌和水的3%；对配筋气体可采用2%氯化钠加3%亚硝酸钠（以拌和水重计）、
10、或2%硫酸钠加3%亚硝酸钠（以水泥重计）作抗冻剂。为了保证砌体在解冻时的正常沉降，每日的砌筑高度和临时间断处的高度差，均不得大于1.2m,跨度大于07m的过梁，应采用预制构件；在门窗框上部应留出不小于511m的缝隙；砖砌体的水平灰缝厚度不得大于IOnln1,空斗墙不得用抗冻砂浆砌筑。（6）冬期施工砂浆石块的留置，除了按常温规定要求外，还应增留不少于1组与砌体同条件养护的试块，测试检查28天强度。3.3.4抹灰工程一般当砖墙砌体达到设计强度的20%以上，混凝土强度达到设计强度的40以上时，方可按冬季施工进行抹灰。可采用热作法或冷作法来进行施工：热作法是利用房屋内的永久热源或临时热源来提高和保持操
11、作环境的温度，使砂浆硬化和固结的方法，主要适用于内部抹灰.采用热作法进行施工时，操作环境的温度应在+5C以上，同时要保持到干燥为止，其操作方法与常温施工时基本相同。冷作法是在砂浆中掺入外加剂来降低砂浆的冰点。主要适用于室外抹灰，应采用水泥砂浆或水泥混合砂浆，砂浆强度应不低于M2.5Mpao3.3.5泵房室内外装饰工程室内外装饰工程施工的环境温度一般应符合下列规定：进行刷浆、饰面和花饰工程、高级抹灰、混色油漆工程时，环境温度不得低于5oCo进行中级和普通抹灰、混色油漆工程及玻璃工程时，环境温度应在10。C以上。进行裱糊工程时，环境温度不应低于15。Co进行用胶粘剂粘贴的罩面工程时，环境温度不应低
12、于10Co涂刷清漆时，环境温度不应低于10C0室外涂刷石灰浆时，环境温度不应低于10Co3.3.6地面与楼面工程地面与楼面工程施工时，各层表面温度及铺设材料温度应符合下列规定：用掺有氯化镁成分的拌合料铺设面层、结合层时，温度不应低于10oC,并应保持其强度达到不小于设计强度的70%o用掺有水泥的拌合料铺设面层、找平层、结合层和垫层以及铺设黏土面层时，温度不应低于5oC,并应保持其强度不小于设计强度的50%o用掺有石灰的拌合物铺设垫层时，温度不应低于5。Co用胶粘剂粘贴塑料板、硬质纤维拌合拼画木板面层时，温度不应低于IO0Co在砂结合层以及砂和砂石垫层上铺设块料面层时，温度不应低于0C,注意，不
13、得在冻土上铺设。施工措施：热作法：即提高操作环境温度的方法，使操作环境的温度达到规定的温度。如室外抹灰等，可采取在外架子外侧挂草帘或塑料薄膜等挡风保温（向阳面比较有效）；室内抹灰可采取在门窗口挂草帘或装好外窗玻璃等保温措施。冷作法：即在砂浆中掺入化学附加剂以降低砂浆冰点的方法。当气温低于一5C时，在抹灰砂浆中掺入4%的硫酸钠+4%试验，或掺入3%硫酸钠+2%亚硝酸钠+2%食盐。3 .3.7水暖、管道工程对结构施工时预埋的各种管道要将端口封严，防止进入雨水冻胀。安装铸铁管用水泥捻口时，应尽量在正温下操作，当气温低于5时，应用高标号普通水泥，用热水随拌随用，捻好的口应及时覆盖保温。给水管用石棉水泥
14、接口时，应采用热水和接合口材料，水温小于50；用膨胀水泥接口时，用35C热水拌和。当气温低于5时，不宜采用以上两种接口形式。排水管道用水泥砂浆接口时,应用3570C热水拌和，施工好的接口应覆盖保温材料养护。避免冬季进行管道的水压试验操作。3.4 冬施的安全消防措施(1)入冬前组织项目部管理人员和施工班组进行冬施安全消防教育。(2)注意掌握天气情况，按方案做好冬施各项准备工作。冬期施工做好防滑措施,雪后、雨后及时清理脚手架及上人马道上的积雪和冻冰块；停工后有复工时外脚手架应全面检查合格后方可投入使用。加强用火管理，现场准备足够的消防器材，防止火灾的发生。不得以棉帽代替安全帽。各井口、洞口等加设防
15、护，做好防护工作。(7)保温材料符合环保及消防(阻燃)要求，设专人负责，妥善保管。3.5 冬施的环境保护措施及时清扫散落在地的碎，并倾倒入垃圾池。泄完混凝土的罐车应用水进行清洗，污水经现场的沉定池沉定后再排入下水道，以防混凝土残渣堵塞管道。电焊焊渣为废铁，应有由专人收集，倾倒入指定的地方。(4)废弃焊条含有害化学物质，不得随意抛弃，由电焊工负责收集，交由焊条厂家进行统一处理。废弃的塑料薄膜，聚苯保温板等为不可降解材料，应集中堆放处理；用完后的阻燃草垫须整齐堆码在指定地方，严禁烟火；散落的草屑及时进行清扫。3.6 冬施混凝土的热工计算设混凝土的出车温度(从混凝土罐车中出来时的温度)为Tln5,室外环境温度Ta=-8oC(1)混凝土拌合物经运输到浇筑时的温度T2-Ti-(at+O.032n)(Ti-Ta)式中：1.混凝土拌合物自运输到浇筑时的时间（三）,取0.2；n混凝土拌合物动转次数，取1；Ta混凝土拌合物运输时环境温度(O；一温度损失系数(h1)
