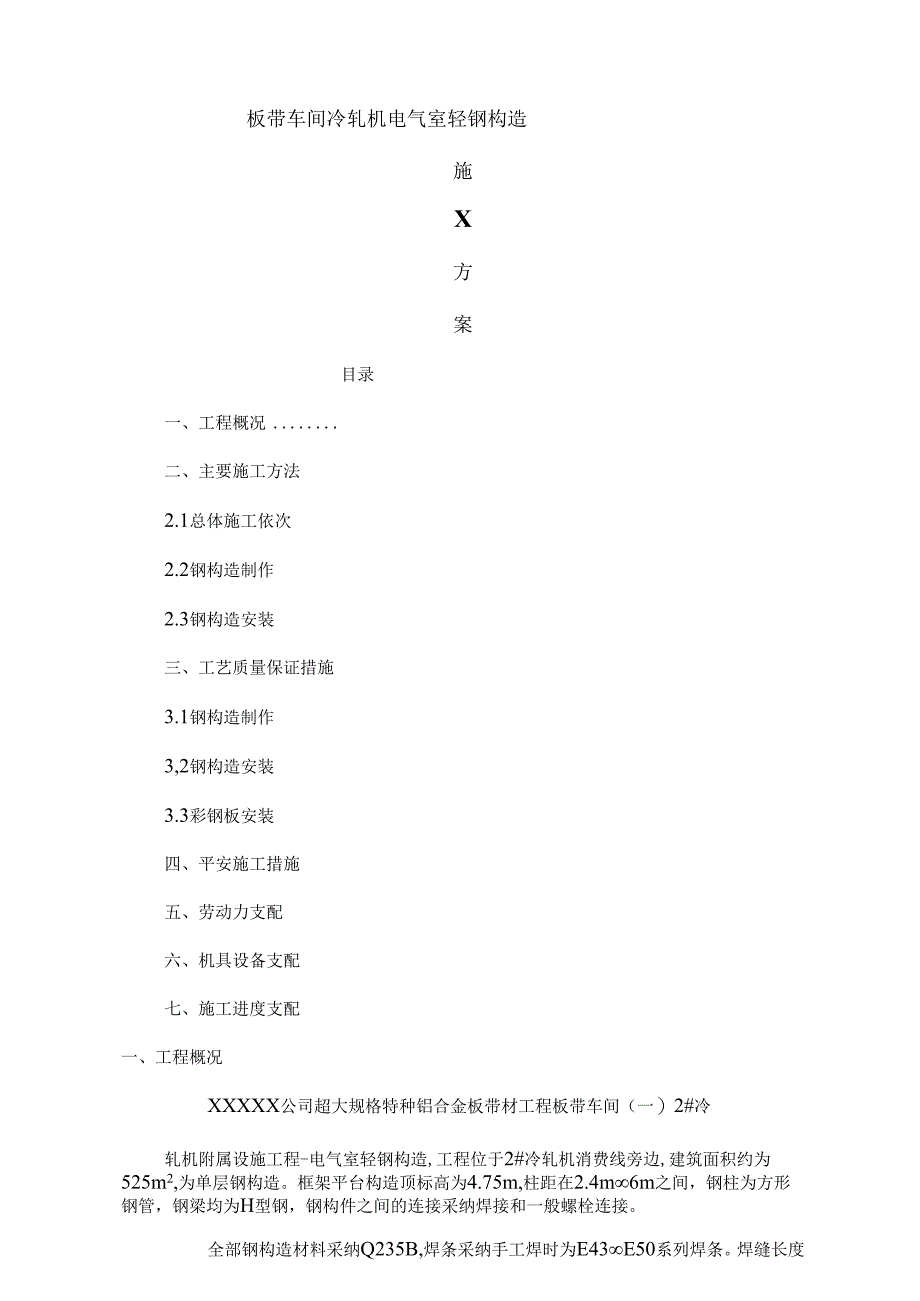

1、板带车间冷轧机电气室轻钢构造施X方案目录一、工程概况二、主要施工方法2.1总体施工依次2.2钢构造制作2.3钢构造安装三、工艺质量保证措施3.1钢构造制作3,2钢构造安装3.3彩钢板安装四、平安施工措施五、劳动力支配六、机具设备支配七、施工进度支配一、工程概况XXXXX公司超大规格特种铝合金板带材工程板带车间(一)2#冷轧机附属设施工程-电气室轻钢构造,工程位于2#冷轧机消费线旁边,建筑面积约为525m2,为单层钢构造。框架平台构造顶标高为4.75m,柱距在2.4m6m之间,钢柱为方形钢管,钢梁均为H型钢,钢构件之间的连接采纳焊接和一般螺栓连接。全部钢构造材料采纳Q235B,焊条采纳手工焊时为

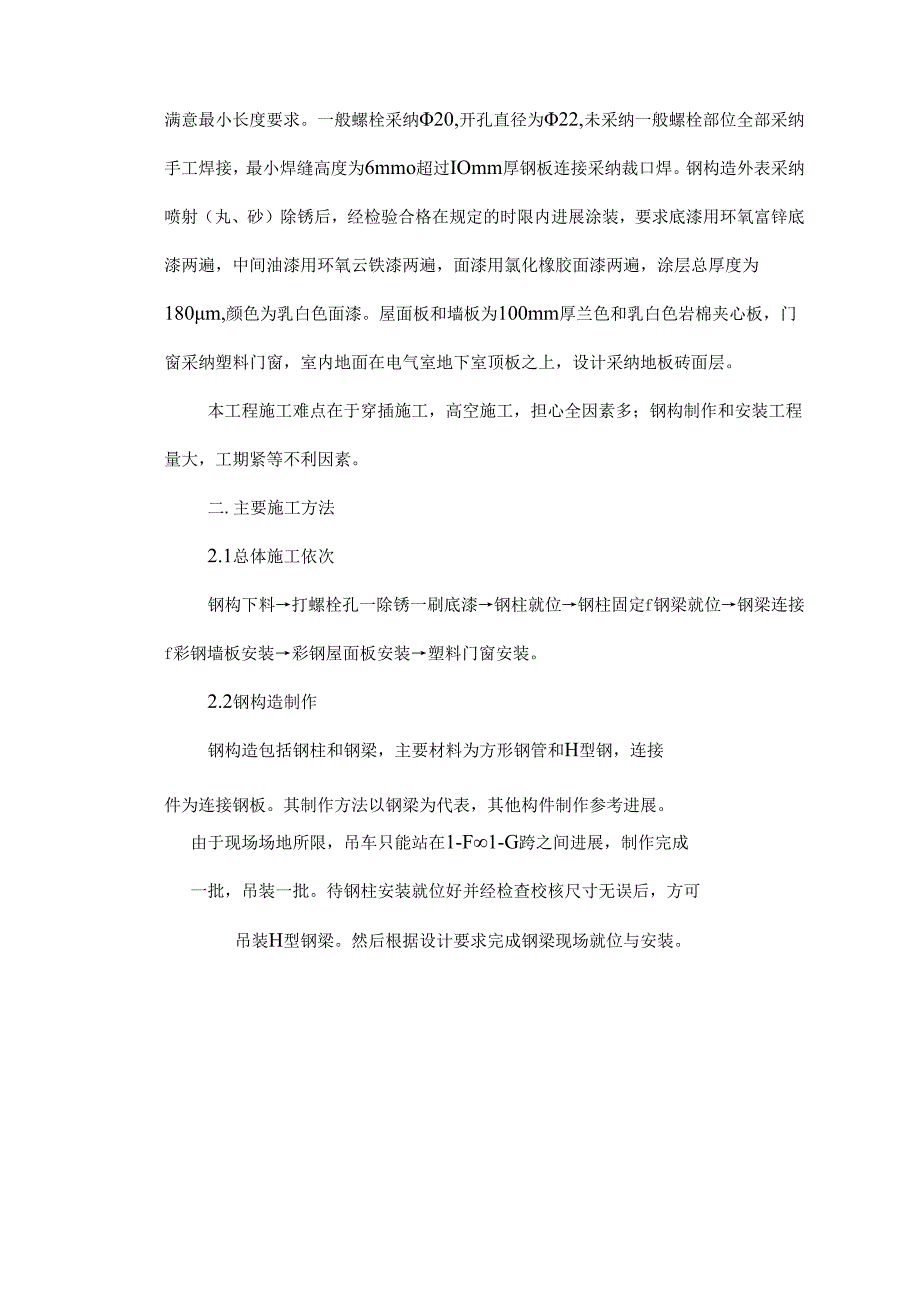

2、E43E50系列焊条。焊缝长度满意最小长度要求。一般螺栓采纳20,开孔直径为22,未采纳一般螺栓部位全部采纳手工焊接,最小焊缝高度为6mmo超过IOmm厚钢板连接采纳裁口焊。钢构造外表采纳喷射(丸、砂)除锈后,经检验合格在规定的时限内进展涂装,要求底漆用环氧富锌底漆两遍,中间油漆用环氧云铁漆两遍,面漆用氯化橡胶面漆两遍,涂层总厚度为180m,颜色为乳白色面漆。屋面板和墙板为100mm厚兰色和乳白色岩棉夹心板,门窗采纳塑料门窗,室内地面在电气室地下室顶板之上,设计采纳地板砖面层。本工程施工难点在于穿插施工,高空施工,担心全因素多;钢构制作和安装工程量大,工期紧等不利因素。二.主要施工方法2.1总

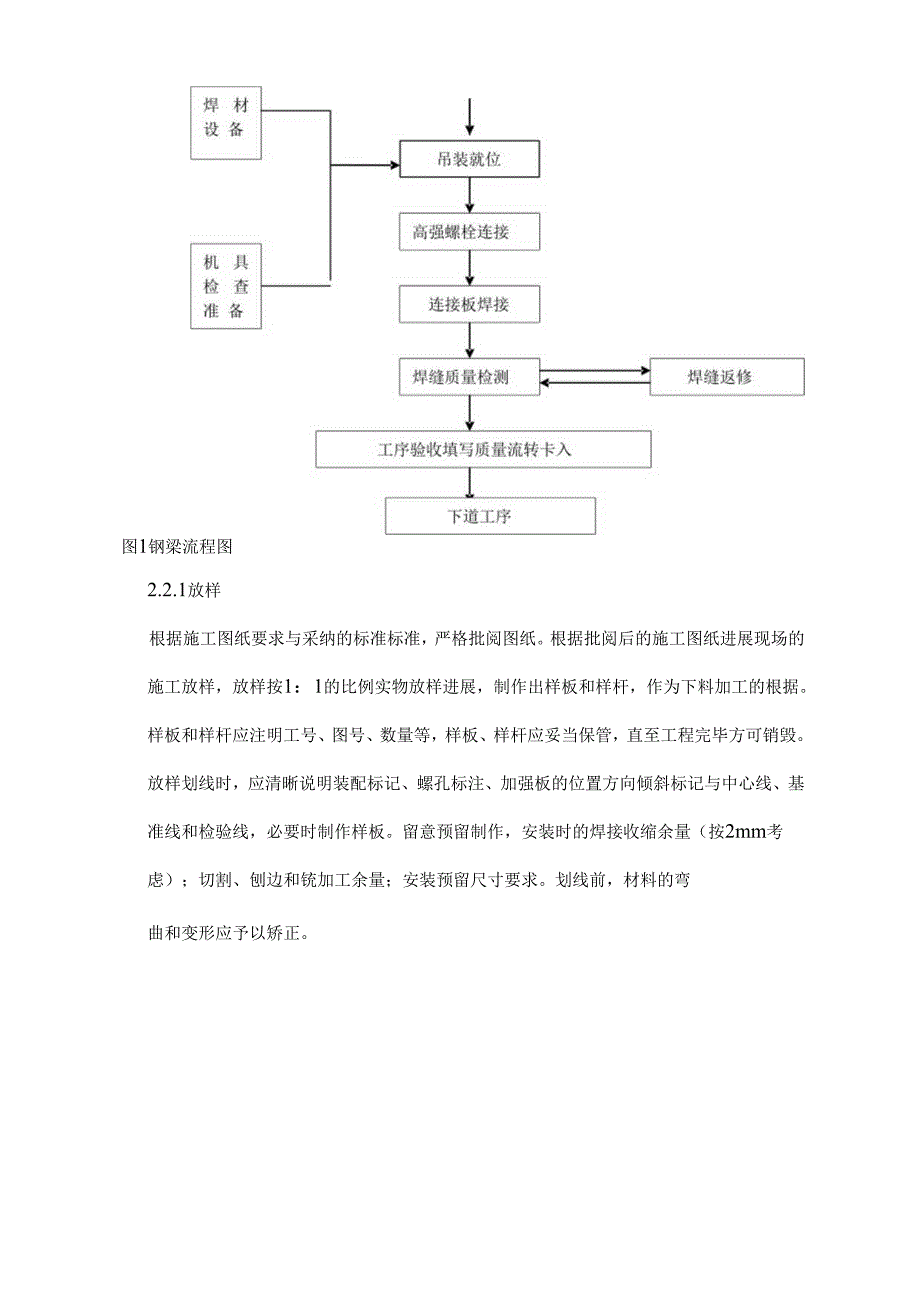

3、体施工依次钢构下料打螺栓孔一除锈一刷底漆钢柱就位钢柱固定f钢梁就位钢梁连接f彩钢墙板安装彩钢屋面板安装塑料门窗安装。2.2钢构造制作钢构造包括钢柱和钢梁,主要材料为方形钢管和H型钢,连接件为连接钢板。其制作方法以钢梁为代表,其他构件制作参考进展。由于现场场地所限,吊车只能站在1-F1-G跨之间进展,制作完成一批,吊装一批。待钢柱安装就位好并经检查校核尺寸无误后,方可吊装H型钢梁。然后根据设计要求完成钢梁现场就位与安装。图1钢梁流程图2.2.1放样根据施工图纸要求与采纳的标准标准,严格批阅图纸。根据批阅后的施工图纸进展现场的施工放样,放样按1:1的比例实物放样进展,制作出样板和样杆,作为下料加工

4、的根据。样板和样杆应注明工号、图号、数量等,样板、样杆应妥当保管,直至工程完毕方可销毁。放样划线时,应清晰说明装配标记、螺孔标注、加强板的位置方向倾斜标记与中心线、基准线和检验线,必要时制作样板。留意预留制作,安装时的焊接收缩余量(按2mm考虑);切割、刨边和铳加工余量;安装预留尺寸要求。划线前,材料的弯曲和变形应予以矫正。放样和样板的允许偏向见表1。工程允许偏向表1平行线间隔和分段尺寸0.5mm对角线差1.omm宽度、长度0.5mm加工样板角度20z孔距0.5mm质量检验方法:用钢尺检测2.2.2下料根据样板和配料表进展套裁,尽可能节约材料,同时便于切割。钢材下料采纳气割,型材采纳切割,以保

5、证切断面的质量。切割前应将钢材切割区外表铁锈、污物等去除干净,切割后应去除熔渣和飞溅物。下料的允许偏向见表2:工程允许偏向(mm)表2外形尺寸1.0孔距0.5号料时应预留焊接收缩余量、切割、端面与边缘加工的加工余量,阅历数据,见表3所示。切割与机加工余量(mm)表3加工余量4居切剪切手工步J割半自动切1PJ精亲密割切割缝1,53/23刨边2;3233-411铳平31234523232.23边缘加工焊接X形V形接口时,采纳火焰加工,加工后用砂轮磨平,其外表粗糙度按精亲密割检查。坡口加尺寸的误差,应符合国家标准和规定的要求,构件端面加工在成品校正后进展,加工面垂直于中心线。2.2.4组装组装前各部

6、件应检查合格,连接接触面和沿焊边缘每出3050(mm)范围,杂物应清理干净,板材在型材的拼接后组装前进展,物件的组装应在各部件焊接矫正后进展。2.2 .5焊接焊接前应熟识施工图,焊工必需要有焊工操作证。施焊前应反复检查焊接件接头质量和焊工的处理,焊接时,焊工应遵守焊接工艺,不得自行施焊与不得在焊道上二母材上引弧。各道焊应连续施焊,每焊完一层要与时去除焊渣,并检查焊接质量。2.2.6螺栓连接钢柱与钢梁、钢梁与钢梁的连接采纳一般螺栓与现场焊接。若施工中确有把握,可取消局部安装螺栓,干脆现场焊接。安装螺栓孔的位置偏向设计未明确给出,需按标准进展,其偏向应按表4、表5要求进展。螺栓孔偏向(mm)表4直

7、径+1.0圆度2.()垂直度003t且不大于2.0螺栓孔距偏向(mm)表5工程500501-120D1200300030)0同一组内随意孔间间隔二:1.01.5相邻两组的端孔的间隔二:1.52.02.53.02.2.7材料拼接材料拼接包括十字形、工字形梁的横向接缝(沿长度方向)、型钢材料的长度对接等,全部工厂材料对接焊缝均为一级焊缝。D梁、立柱的型钢或钢板,允许的拼缝条数应符合表6的规定,其最短拼接长度不小于500mm。允许的拼缝条数表6梁、立柱分段长度1.(mm)1.6000600010000拼缝条数1232)组合件中相邻零件上的拼缝必需错开,其中心线之间错开的间隔不小于20Ommo3)拼接

8、坡口制备拼接采纳手动焊焊接,坡口制备采纳半自动切割或刨边机加工,1024mm板厚的坡口型式见图2所示。(mmm)101116s24b(mm)2131p(mm3141表7坡口尺寸表10s24mm板厚拼接坡口型式示意图图21024mm板厚拼接坡口型式示意图4)拼接焊前打算施焊区域不得有影响焊接质量的熔渣、浮锈、油垢等杂物;焊丝外表不得有油污、铁锈等杂物;焊剂必需按运用说明要求进展烘干;焊接设备上的仪表完好无损,正常工作;在拼缝两端加装引、熄弧板。2.3 构造安装工程构造件吊装包括型钢柱子与型钢梁的吊装。本工程钢构造安装,首先应复核钢柱根底混凝土柱的轴线、地下室顶板预埋件顶面标高以与预埋螺栓平面位置

9、和标高,与土建专业完成中间交接工作;其次钢构件制作应评定合格,资料齐全。2.3.1 型钢钢柱子的安装该工程型钢柱子单根重量约为0.5t左右,长度在45m之间,吊装柱子和钢梁租用一台20T吊车,为施工平安起见,将工号全部柱子分别吊装,吊装就位一个再吊装另一个,吊装时钢丝绳绑扎在柱头位置,就位时干脆立起,待全部柱子与柱脚板安装完成后再吊装型钢梁。钢柱的安装依次为:单根起吊一就位临时固定一校正-最终固定。钢柱子在吊装前首先进展钢柱子的检查,柱脚板焊接、安装螺栓孔位置、底漆涂刷、钢柱子轴列线号等逐一进展核对。2.3.2 型钢梁安装钢梁的安装依次为:单根起吊一临时就位一校正一般螺栓安装连接板安装f固定焊

10、接f检查验收待型钢柱子最终固定后,将型钢梁分段吊装就位,并将其临时固定。钢梁与钢柱的连接,采纳焊接和一般螺栓连接。钢柱固定完成后,根据设计要求的连接接点做法进展钢梁与钢柱的连接,有柔性连接和刚性连接两种,当连接中采纳栓焊混接时应先栓接后焊接。任何安装孔均不得随意割扩,更不得更改螺栓直径。焊接中应避开咬肉或弧坑等缺损,焊接加劲肋的贴角焊缝的始末端,应采纳回焊等措施避开弧坑,回焊长度不少于三倍贴角焊缝的高度。安装梁时先让其保持稳定再逐次组装其他构件。为了削减安装偏向和焊接应力,从平面中间向四周扩散安装,在安装过程中应随时对钢梁等钢构件进展校正。2. 4屋面板与墙皮工程本工程屋面板采纳100厚岩棉夹

11、心板,墙面采纳100厚岩棉夹芯板,彩钢板厚度为0.6mmo在施工此彩钢屋面板和墙面板时,我们拟选择有资质的安装施工单位到现场进展彩钢板的加工和安装,并对他们进展设计技术和施工质量交底,以保证根据设计和甲方要求顺当施工。在安装时留意彩钢板与椽条的牢靠连接,实行自下而上进展安装的依次,安装按楝条位置从一端开场进展,板与板之间必需咬紧,再用螺钉固定,墙板接缝处做好防水处理。彩钢板安装时,应边铺设边调整其位置,边固定。金属压型板制作允许偏向见表8。金属压型板制作允许偏向表8工程允许偏向检查方法金属压型压型h70mm-2.0s+8.O板的覆盖钢板h70mm-2.0s+5O宽度压型h70mm-2.0+10

12、.O用钢尺检查铝板h70mm-2.0+7.O板长-2.0s+7O横向剪切偏向泛水包、板长+5.O5.O包角板尺寸弯折面宽度2.O弯折面夹角2用角尺检查(其中h为压型钢板的高度)2.5 装饰油漆工程经除锈后的钢材外表,用毛刷等工具清扫干净,才能进展下道工序,除锈合格后的钢材外表,如在涂底漆前已返锈,需重新除锈。钢材除锈经检查合格后,在外表涂完第一道底漆,一般在除锈完成后,存放在厂房内,可在24h内涂完底漆。存放在厂房外,则应在当班漆完底漆。油漆应按设计要求配套运用,第一遍底漆枯燥后,再进展中间漆和面漆的涂刷,保证涂层厚度到达设计要求。油漆在涂刷过程中应匀称,不流坠。涂装工艺流程见图3。外表清洁底

13、4中间封心漆面漆层钢构件半成品复验工程监理主持图3涂装工艺流程图三.工艺质量保证措施2.6 钢构造制作(1)所选用的钢材必需具有出厂合格证与原始资料,进场后必需取样复试,合格前方可运用。(2)选择性能良好,运用功能齐全的加工设备。(3)焊条应具有出厂合格证或材质报告,要求电焊条运用前应用烘干箱进展烘干,运用埋弧焊接选用的焊丝与焊剂必需与所用的母材相配套。(4)钢构件制作完成后需进展除锈,除锈后24h之内涂上底漆,保证油漆的漆膜厚度满意设计要求。(5)全部操作人员必需严格按技术、质量、平安交底内容执行,焊接人员必需持证上岗。(6)为保证制作精度,钢构件下料时要预放收缩量,预放量视工件大小而定,根

14、据本企业类似工程阅历与符合标准要求。(7)制定合理的焊接依次,当几种焊缝要施焊时,应先焊收缩变形较大的横缝,而后焊纵向焊缝,或者是先焊对接焊缝而后再焊角焊缝。(8)焊接型钢的主焊缝应在组装加劲肋板零件之前焊接。主焊缝的焊接依次应按焊后变形需要考虑其焊接依次而交织进展。2.7 钢构造安装(1)钢构造吊装过程严格执行钢构造施工与验收标准GB50205-200Io(2)吊装前必需对根底纵横轴线与程度标高、钢构件外形尺寸、焊接质量进展复验合格后施工。(3)施工前必需进展技术交底。(4)施工时特别工种上岗人员必需有劳动局颁发的上岗证书。(5)测量仪器必需经过计量检定为合格方可运用。(6)施工中坚持三检(自检、互检、专业检)制度,严格工序质量检验。2.8 压型彩钢板安装(1)在运输与吊装答应的条件下,应采纳长尺寸的板材以削减接缝,进步保温性能和防水效果。(2)每块板端部不少于3个螺钉,中间支撑处在大于3m楝距的状况下,至少有一个自攻螺钉连接。(3)板材拼接局部用拉钾钉连接并施以防水密封膏,外露钉头涂密封膏。(4)包边钢板的搭接长度大于2050mm,拉怫钉间距小于500mm。(5)自攻钉拉斜钉设于波峰
