1、1.CD的接口有多种，分类很细。主要看1.CD的驱动方式和控制方式，目前手机上的彩色1.CD的连接方式一般有这么几种：MCU模式，RGB模式，SPI模式，VSYNC模式，MDDl模式，DSl模式。MCU模式（也写成MPU模式的）。只有TFT模块才有RGB接口o但应用比较多的就是MCU模式和RGB模式，区别有以下几点：1.MCU接口：会解码命令，由timinggenerator产生时序信号，驱动CC）M和SEG驱器。RGB接口：在写1.CDregiSterSetnng时，和MCU接口没有区别。区别只在于图像的写入方式。2 .用MCU模式时由于数据可以先存到IC内部GRAM后再往屏上写，所以这种模
2、式1.CD可以直接接在MEMORY的总线上。用RGB模式时就不同了，它没有.内部RAM,HSYNC,VSYNC,ENAB1.E,CS,RESET,RS可以直接接在MEMORY的GPIO口上，用GPIO口来模拟波形。3 .MPU接口方式：显示数据写入DDRAM,常用于静止图片显示。RGB接口方式：显示数据不写入DDRAM,直接写屏，速度快，常用于显示视频或动画用。MCU接口和RGB接口主要的区别是：MCU接口方式：显示数据写入DDRAM,常用于静止图片显示。RGB接口方式：显示数据不写入DDRAM,直接写屏，速度快，常用于显示视频或动画用。MCU模式因为主要针对单片机的领域在使用，因此得名。后在
3、中低端手机大量使用，其主要特点是价格便宜的。MCU-1.CD接口的标准术语是Intel提出的8080总线标准，因此在很多文档中用180来指MCU-1.CD屏。主要又可以分为8080模式和6800模式，这两者之间主要是时序的区别。数据位传输有8位，9位，16位，18位，24位。连线分为：CS/,RS（寄存器选择），RD/,WR/,再就是数据线了。优点是：控制简单方便，无需时钟和同步信号。缺点是：要耗费GRAM,所以难以做到大屏（3.8以上）。对于MeU接口的1.CM,其内部的芯片就叫1.CD驱动器。主要功能是对主机发过的数据/命令，进行变换，变成每个象素的RGB数据，使之在屏上显示出来。这个过程
4、不需要点、行、帧时钟。MCU接口的1.CD的DriverIC都带GRAM,DriverIC作为MCU的一片协处理器，接受MCU发过来的CommandZData,可以相对独立的工作。对于MCU接口的1.CM（1.CDModule）,其内部的芯片就叫1.CD驱动器。主要功能是对主机发过的数据/命令，进行变换，变成每个象素的RGB数据，使之在屏上显示出来。这个过程不需要点、行、帧时钟。M6800模式M6800模式支持可选择的总线宽度8/9/16/18-bit（默认为8位）,其实际设计思想是与180的思想是一样的，主要区别就是该模式的总线控制读写信号组合在一个引脚上（NR）,而增加了一个锁存信号（E）
5、数据位传输有8位，9位，16位和18位。18080模式180模式连线分为：CS/,RS（寄存器选择），RD/,WR/,再就是数据线了。优点是:控制简单方便，无需时钟和同步信号。缺点是：要耗费GRAM,所以难以做到大屏（QVGA以上）。MCU接口标准名称是180,管脚的控制脚有5个：CS片选信号RS（置1为写数据，置。为写命令）/WR（为0表示写数据）数据命令区分信号/RD（为0表示读数据）RESET1.CD（用固定命令系列010来复位）VSYNC模式。该模式其实就是就是在MCU模式上加了一个VSYNC信号，应用于运动画面更新，这样就与上述两个接口有很大的区别。该模式支持直接进行动画显示的功能，
6、它提供了一个对MCU接口最小的改动，实现动画显示的解决方案。在这种模式下，内部的显示操作与外部VSYNC信号同步。可以实现比内部操作更高的速率的动画显示。但由于其操作方式的不同，该模式对速率有一个限制，那就是对内部SRAM的写速率一定要大于显示读内部SRAM的速率。RGB模式大屏采用较多的模式，数据位传输也有6位，16位和18位，24位之分。连线一般有：VSYNC,HSYNC,DOTC1.K,CS,RESET,有一的也需要RS,乘IJ下就是数据线。它的优缺点正好和MCU模式相反。MCU-1.CD屏它与RGB-1.CD屏主要区别在于显存的位置。RGB-1.CD的显存是由系统内存充当的，因此其大小
7、只受限于系统内存的大小，这样RGB-1.CD可以做出较大尺寸，象现在4.3“只能算入门级，而MID中7”，10”的屏都开始大量使用。而MCU-1.CD的设计之初只要考虑单片机的内存较小，因此都是把显存内置在1.CD模块内部。然后软件通过专门显示命令来更新显存，因此MCU屏往往不能做得很大。同时显示更新速度也比RGB-1.CD慢。显示数据传输模式也有差别。RGB屏只需显存组织好数据。启动显示后，1.CD-DMA会自动把显存中的数据通过RGB接口送到1.CMo而MCU屏则需要发送画点的命令来修改MCU内部的RAM（即不能直接写MCU屏的RAM）O所以RGB显示速度明显比MCU快，而且播放视频方面，

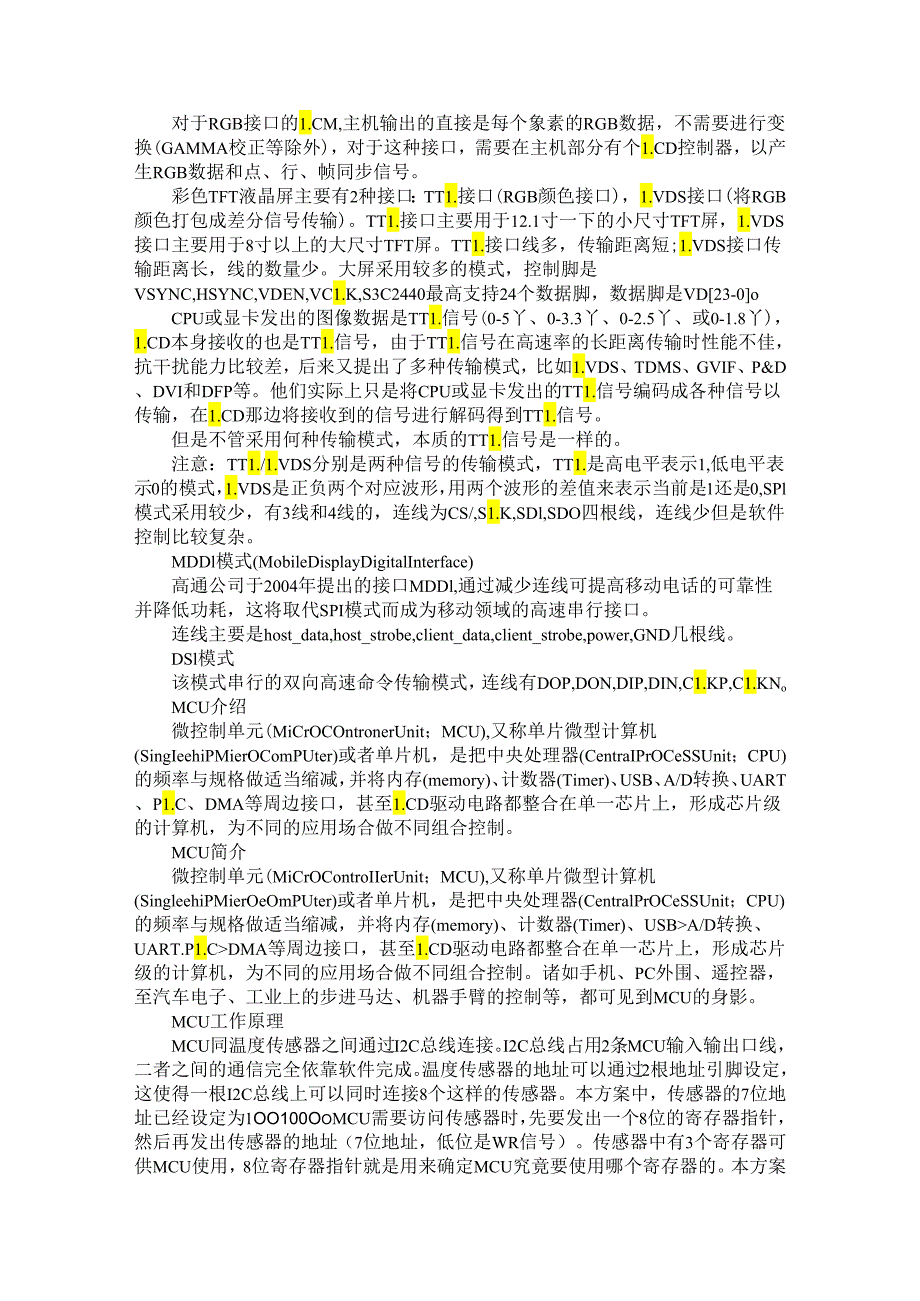

8、MCU1.CD也比较慢。对于RGB接口的1.CM,主机输出的直接是每个象素的RGB数据，不需要进行变换(GAMMA校正等除外)，对于这种接口，需要在主机部分有个1.CD控制器，以产生RGB数据和点、行、帧同步信号。彩色TFT液晶屏主要有2种接口：TT1.接口(RGB颜色接口)，1.VDS接口(将RGB颜色打包成差分信号传输)。TT1.接口主要用于12.1寸一下的小尺寸TFT屏，1.VDS接口主要用于8寸以上的大尺寸TFT屏。TT1.接口线多，传输距离短;1.VDS接口传输距离长，线的数量少。大屏采用较多的模式，控制脚是VSYNC,HSYNC,VDEN,VC1.K,S3C2440最高支持24个数
9、据脚，数据脚是VD23-0oCPU或显卡发出的图像数据是TT1.信号(0-5丫、0-3.3丫、0-2.5丫、或0-1.8丫)，1.CD本身接收的也是TT1.信号，由于TT1.信号在高速率的长距离传输时性能不佳，抗干扰能力比较差，后来又提出了多种传输模式，比如1.VDS、TDMS、GVIF、P&D、DVI和DFP等。他们实际上只是将CPU或显卡发出的TT1.信号编码成各种信号以传输，在1.CD那边将接收到的信号进行解码得到TT1.信号。但是不管采用何种传输模式，本质的TT1.信号是一样的。注意：TT1./1.VDS分别是两种信号的传输模式，TT1.是高电平表示1,低电平表示0的模式，1.VDS是
10、正负两个对应波形，用两个波形的差值来表示当前是1还是0,SPl模式采用较少，有3线和4线的，连线为CS/,S1.K,SDl,SDO四根线，连线少但是软件控制比较复杂。MDDl模式(MobileDisplayDigitalInterface)高通公司于2004年提出的接口MDDl,通过减少连线可提高移动电话的可靠性并降低功耗，这将取代SPI模式而成为移动领域的高速串行接口。连线主要是host_data,host_strobe,client_data,client_strobe,power,GND几根线。DSl模式该模式串行的双向高速命令传输模式，连线有DOP,DON,DIP,DIN,C1.KP,
11、C1.KNoMCU介绍微控制单元(MiCrOCOntronerUnit；MCU),又称单片微型计算机(SingIeehiPMierOComPUter)或者单片机，是把中央处理器(CentraIPrOCeSSUnit；CPU)的频率与规格做适当缩减，并将内存(memory)、计数器(Timer)、USB、A/D转换、UART、P1.C、DMA等周边接口，甚至1.CD驱动电路都整合在单一芯片上，形成芯片级的计算机，为不同的应用场合做不同组合控制。MCU简介微控制单元(MiCrOControIIerUnit；MCU),又称单片微型计算机(SingleehiPMierOeOmPUter)或者单片机，是
12、把中央处理器(CentralPrOCeSSUnit；CPU)的频率与规格做适当缩减，并将内存(memory)、计数器(Timer)、USBA/D转换、UART.P1.CDMA等周边接口，甚至1.CD驱动电路都整合在单一芯片上，形成芯片级的计算机，为不同的应用场合做不同组合控制。诸如手机、PC外围、遥控器，至汽车电子、工业上的步进马达、机器手臂的控制等，都可见到MCU的身影。MCU工作原理MCU同温度传感器之间通过I2C总线连接。I2C总线占用2条MCU输入输出口线，二者之间的通信完全依靠软件完成。温度传感器的地址可以通过2根地址引脚设定，这使得一根I2C总线上可以同时连接8个这样的传感器。本方
13、案中，传感器的7位地址已经设定为1OO100OoMCU需要访问传感器时，先要发出一个8位的寄存器指针，然后再发出传感器的地址（7位地址，低位是WR信号）。传感器中有3个寄存器可供MCU使用，8位寄存器指针就是用来确定MCU究竟要使用哪个寄存器的。本方案中，主程序会不断更新传感器的配置寄存器，这会使传感器工作于单步模式，每更新一次就会测量一次温度。要读取传感器测量值寄存器的内容，MCU必须首先发送传感器地址和寄存器指针。MCU发出一个启动信号，接着发出传感器地址，然后将RD/WR管脚设为高电平，就可以读取测量值寄存器。为了读出传感器测量值寄存器中的16位数据，MCU必须与传感器进行两次8位数据通
14、信。当传感器上电工作时,默认的测量精度为9位,分辨力为0.5C/1.SB（量程为-128.5C至128.5C）。本方案采用默认测量精度，根据需要，可以重新设置传感器，将测量精度提高到12位。如果只要求作一般的温度指示，比如自动调温器，那么分辨力达到IC就可以满足要求了。这种情况下，传感器的低8位数据可以忽略，只用高8位数据就可以达到分辨力IC的设计要求。由于读取寄存器时是按先高8位后低8位的顺序,所以低8位数据既可以读，也可以不读。只读取高8位数据的好处有二，第一是可以缩短MCU和传感器的工作时间，降低功耗；第二是不影响分辨力指标。MCU读取传感器的测量值后，接下来就要进行换算并将结果显示在1
15、.CD上。整个处理过程包括：判断显示结果的正负号，进行二进制码到BCD码的转换，将数据传到1.CD的相关寄存器中。数据处理完毕并显示结果之后，MCU会向传感器发出一个单步指令。单步指令会让传感器启动一次温度测试,然后自动进入等待模式,直到模数转换完毕。MCU发出单步指令后，就进入1.PM3模式，这时MCU系统时钟继续工作，产生定时中断唤醒CPUo定时的长短可以通过编程调整，以便适应具体应用的需要。MCU主要分类按用途分类：通用型：将可开发的资源（ROM、RAM、I/O、EPROM）等全部提供给用户。专用型：其硬件及指令是按照某种特定用途而设计,例如录音机机芯控制器、打印机控制器、电机控制器等。
16、按其基本操作处理的数据位数分类：根据总线或数据暂存器的宽度，单片机又分为1位、4位、8位、16位、32位甚至64位单片机。4位MCU大部份应用在计算器、车用仪表、车用防盗装置、呼叫器、无线电话、CD播放器、1.CD驱动控制器、1.CD游戏机、儿童玩具、磅秤、充电器、胎压计、温湿度计、遥控器及傻瓜相机等；8位MCU大部份应用在电表、马达控制器、电动玩具机、变频式冷气机、呼叫器、传真机、来电辨识器（CalIerID）、电话录音机、CRT显示器、键盘及USB等；8位、16位单片机主要用于一般的控制领域，一般不使用操作系统，16位MCU大部份应用在行动电话、数字相机及摄录放影机等；32位MCU大部份应用在Modem、GPS、PDA、HPC、STB、Hub、BridgeRouter、工作站、ISDN电话、激光打印机与彩色传真机；32位用于网络操作、多媒体处理等复杂处理的场合，一般要使
