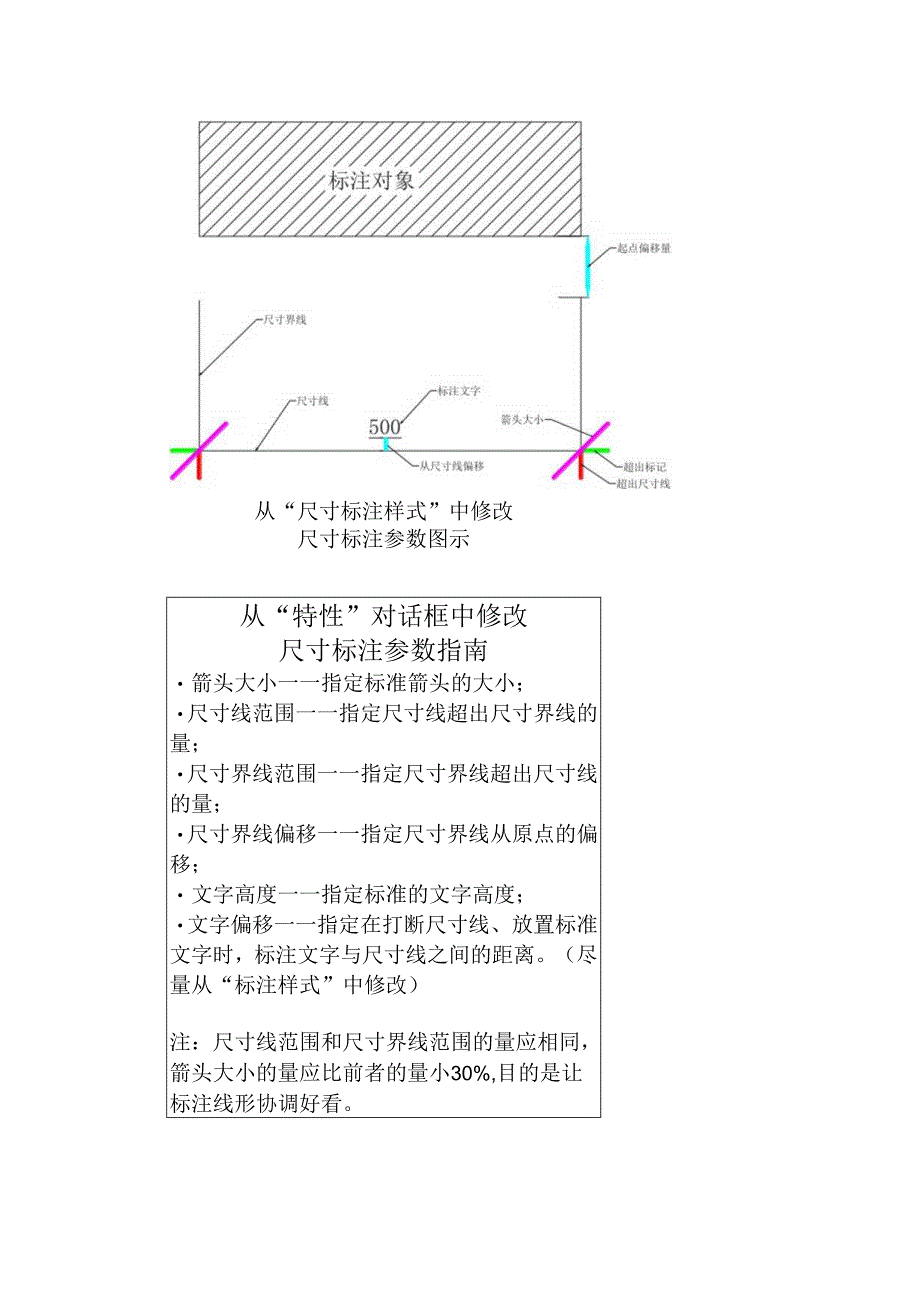

从“尺寸标注样式”中修改尺寸标注参数图示从“特性”对话框中修改尺寸标注参数指南箭头大小一一指定标准箭头的大小；尺寸线范围一一指定尺寸线超出尺寸界线的量；尺寸界线范围一一指定尺寸界线超出尺寸线的量；尺寸界线偏移一一指定尺寸界线从原点的偏移；文字高度一一指定标准的文字高度；文字偏移一一指定在打断尺寸线、放置标准文字时，标注文字与尺寸线之间的距离。（尽量从“标注样式”中修改）注：尺寸线范围和尺寸界线范围的量应相同，箭头大小的量应比前者的量小30%,目的是让标注线形协调好看。
