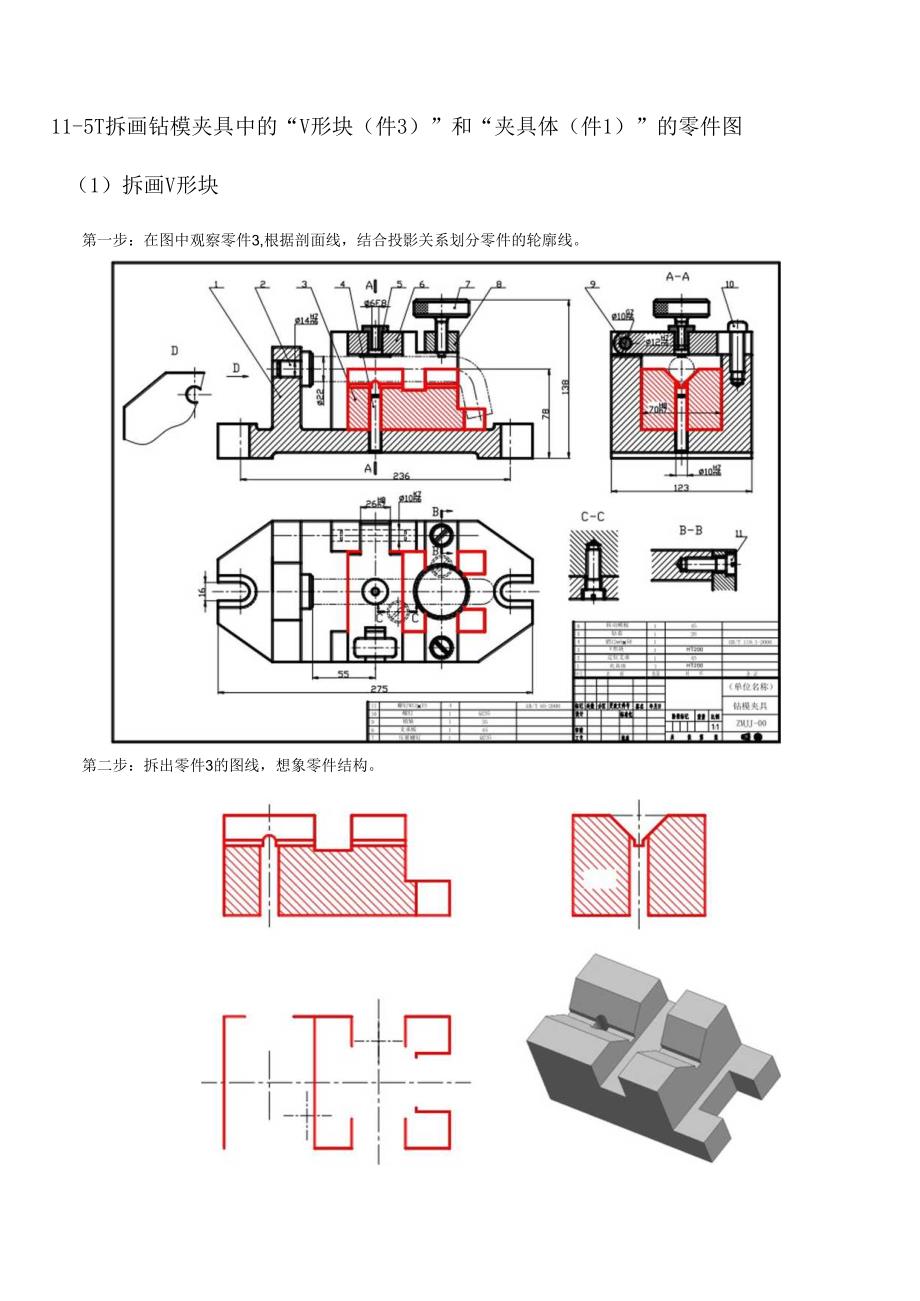

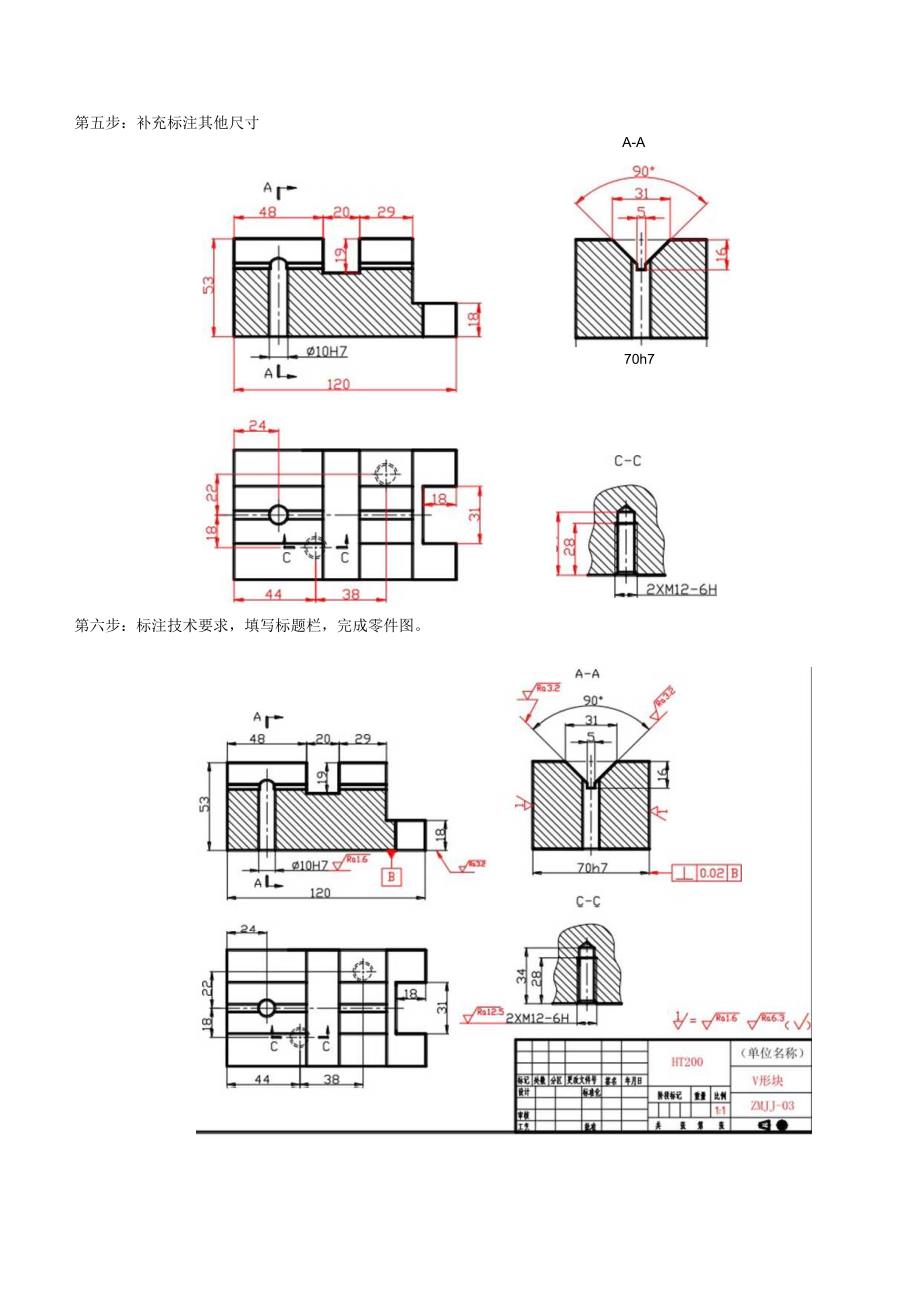

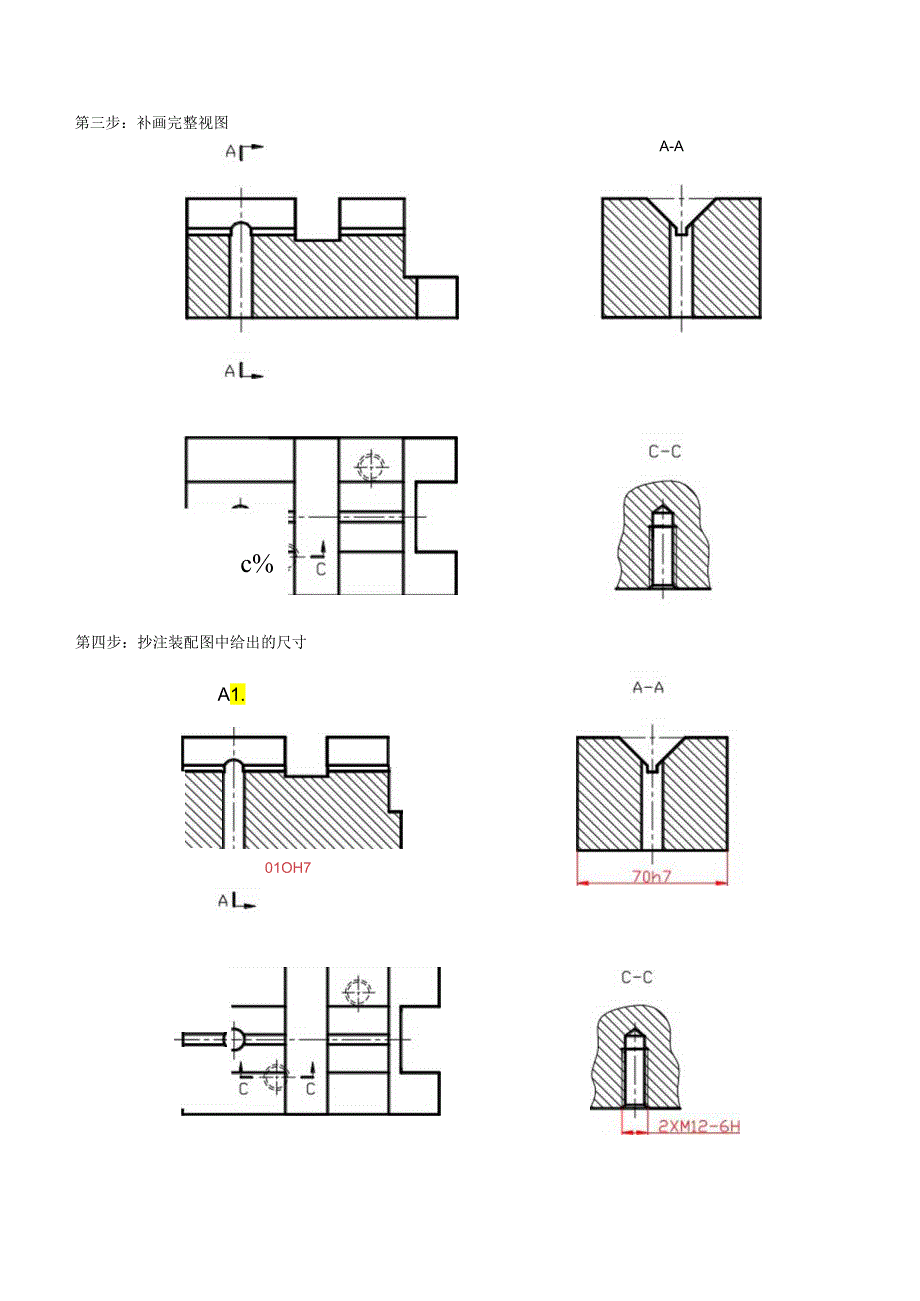

11-5T拆画钻模夹具中的“V形块（件3）”和“夹具体（件1）”的零件图（1）拆画V形块第一步：在图中观察零件3,根据剖面线，结合投影关系划分零件的轮廓线。第二步：拆出零件3的图线，想象零件结构。第三步：补画完整视图c%第四步：抄注装配图中给出的尺寸A1.01OH7A-A第五步：补充标注其他尺寸A-A70h7第六步：标注技术要求，填写标题栏，完成零件图。（2）拆画夹具体第步：在图中观察零件1,根据剖面线，结合投影关系划分零件的轮廓线。第二步：拆出零件1的图线，想象零件结构。A-AAl第三步：补画完整视图B-BA-AD4：1第四步：抄注装配图中给出的尺寸B-B01OH7第五步：补充标注其他尺寸B-B第六步：标注技术要求，填写标题栏，完成零件图。A-A技术要求1.不允讦有力造统高.2.卡”收向R3R5ho3i)（单位名叫：）夬八体ZW-Ol
