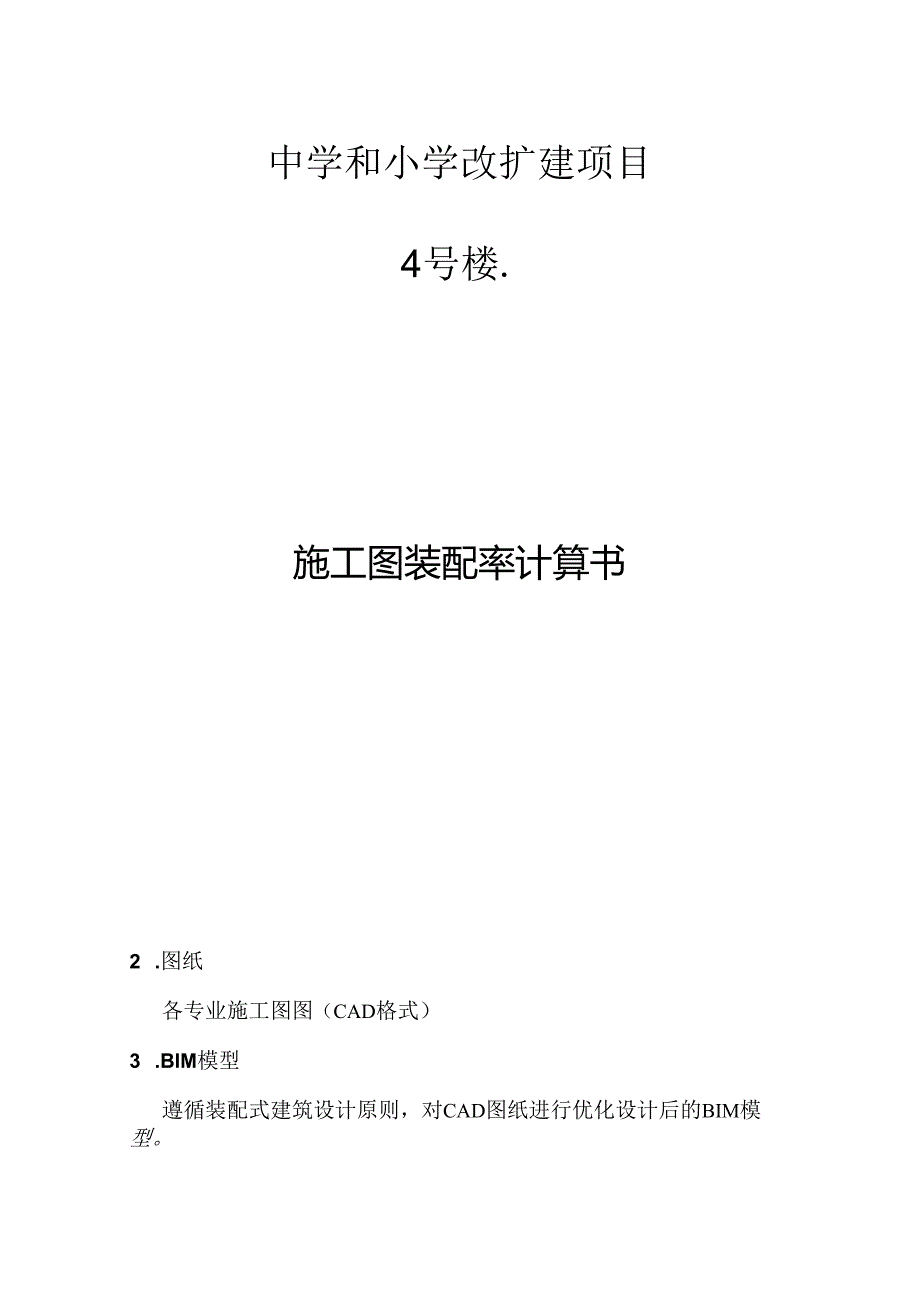

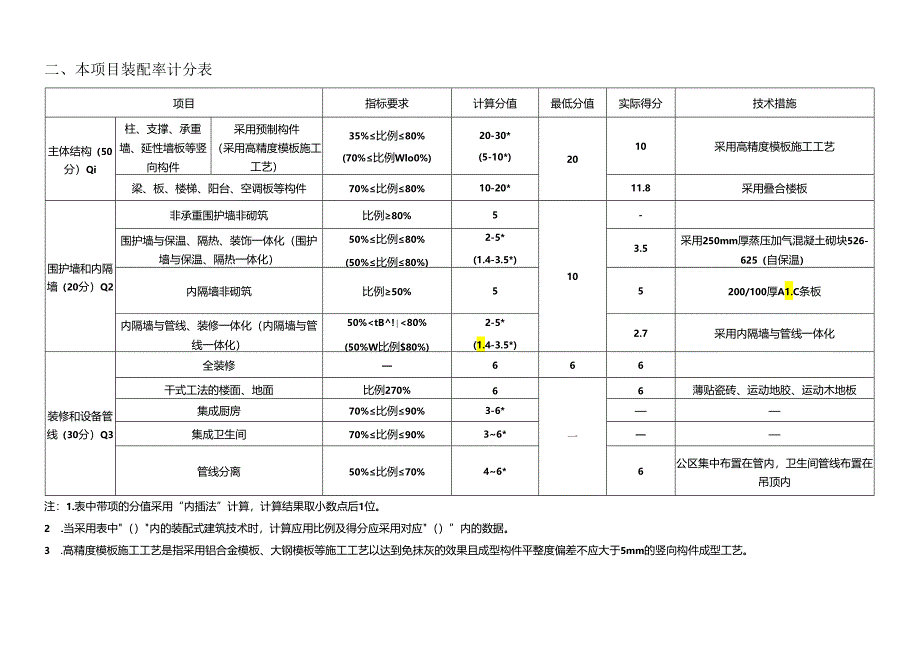

1、中学和小学改扩建项目4号楼.施工图装配率计算书2 .图纸各专业施工图图（CAD格式）3 .BlM模型遵循装配式建筑设计原则，对CAD图纸进行优化设计后的BIM模型。二、本项目装配率计分表项目指标要求计算分值最低分值实际得分技术措施主体结构（50分）Qi柱、支撑、承重墙、延性墙板等竖向构件采用预制构件（采用高精度模板施工工艺）35%比例80%(70%比例Wlo0%)20-30*(5-10*)2010采用高精度模板施工工艺梁、板、楼梯、阳台、空调板等构件70%比例80%10-20*11.8采用叠合楼板围护墙和内隔墙（20分）Q2非承重围护墙非砌筑比例80%510-围护墙与保温、隔热、装饰一体化（围
2、护墙与保温、隔热一体化）50%比例80%(50%比例80%)2-5*(1.4-3.5*)3.5采用250mm厚蒸压加气混凝土砌块526-625（自保温）内隔墙非砌筑比例50%55200/100厚A1.C条板内隔墙与管线、装修一体化（内隔墙与管线一体化）50%tB!80%(50%W比例$80%)2-5*(1.4-3.5*)2.7采用内隔墙与管线一体化装修和设备管线（30分）Q3全装修666干式工法的楼面、地面比例270%6一6薄贴瓷砖、运动地胶、运动木地板集成厨房70%比例90%3-6*集成卫生间70%比例90%36*管线分离50%比例70%46*6公区集中布置在管内，卫生间管线布置在吊顶内注：

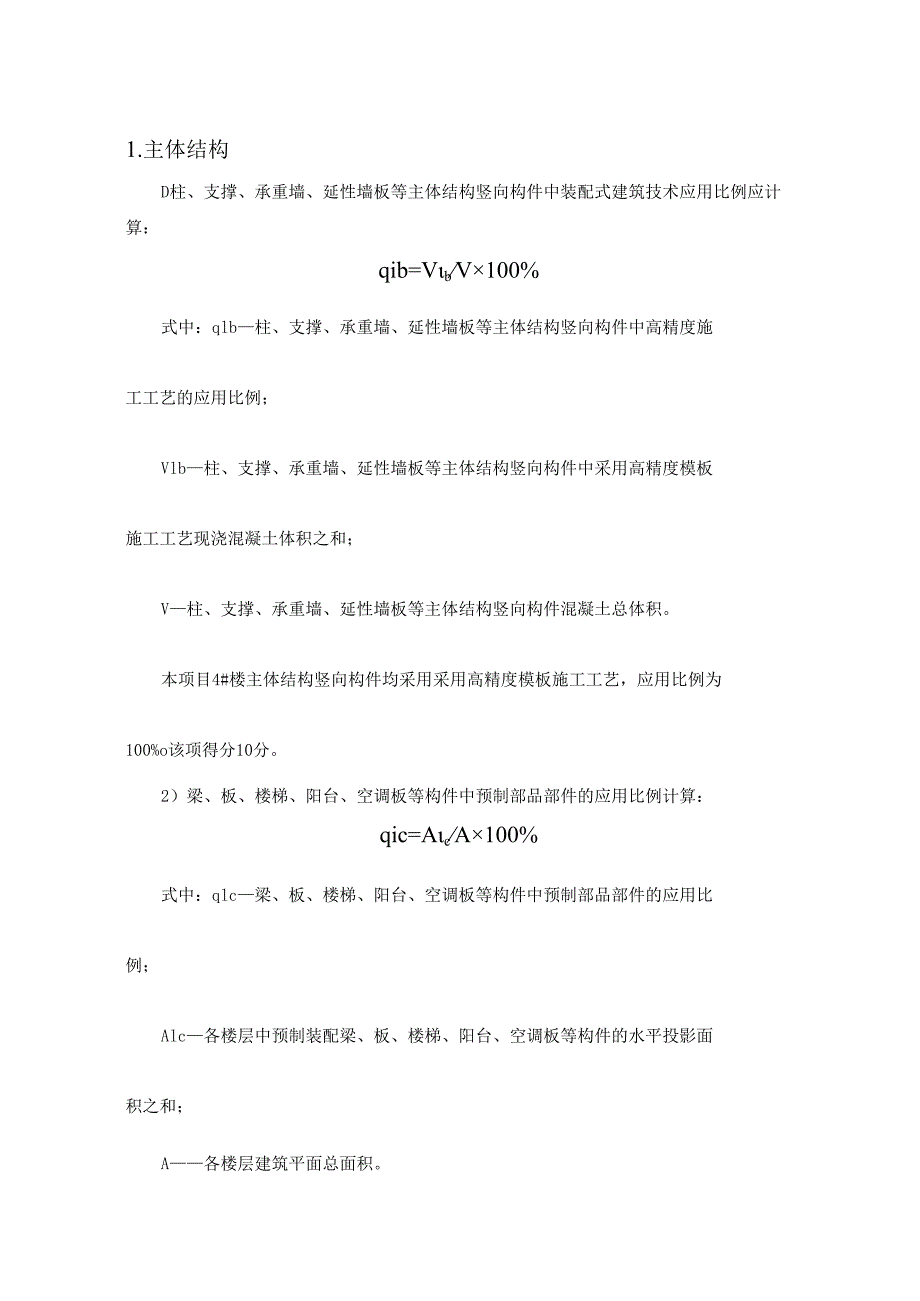

3、1.表中带项的分值采用“内插法”计算，计算结果取小数点后1位。2 .当采用表中（）内的装配式建筑技术时，计算应用比例及得分应采用对应（）”内的数据。3 .高精度模板施工工艺是指采用铝合金模板、大钢模板等施工工艺以达到免抹灰的效果且成型构件平整度偏差不应大于5mm的竖向构件成型工艺。1.主体结构D柱、支撑、承重墙、延性墙板等主体结构竖向构件中装配式建筑技术应用比例应计算：qib=VbV100%式中：qlb柱、支撑、承重墙、延性墙板等主体结构竖向构件中高精度施工工艺的应用比例；Vlb柱、支撑、承重墙、延性墙板等主体结构竖向构件中采用高精度模板施工工艺现浇混凝土体积之和；V柱、支撑、承重墙、延性墙板
4、等主体结构竖向构件混凝土总体积。本项目4#楼主体结构竖向构件均采用采用高精度模板施工工艺，应用比例为100%o该项得分10分。2）梁、板、楼梯、阳台、空调板等构件中预制部品部件的应用比例计算：qic=AcA100%式中：qlc梁、板、楼梯、阳台、空调板等构件中预制部品部件的应用比例；Alc各楼层中预制装配梁、板、楼梯、阳台、空调板等构件的水平投影面积之和；A各楼层建筑平面总面积。4#楼采用叠合楼板的面积为1692.35m2建筑平面总面积（2屋面层）为2355.851112根据计算公式qlc=AlcAX100%qlc=1692.35/2355.85X100%qlc=71.84%该项得分5.92分
5、，具体使用叠合楼板、预制楼梯、飘窗板、空调板范围详结构图。2.外围护结构1）围护墙与保温、隔热一体化的应用比例计算：q2c=A2JAw2X100%）式中：q2c围护墙与保温、隔热一体化的应用比例；2c各楼层采用墙体、保温、隔热一体化做法的围护墙外表面积之和，计算时可不扣除门、窗及预留洞口等的面积；Aw2各楼层围护墙外表面总面积，计算时可不扣除门、窗及预留洞口等的面积。本项目4号楼栋非承重外围护墙均采用25Omm厚蒸压加气混凝土砌块526625（自保温），应用比例为100%,该项得分3.5分。2）内隔墙中非砌筑墙体的应用比例计算：q2d=A2dAn3100%式中：q2d内隔墙中非砌筑墙体的应用比
6、例；A2d各楼层内隔墙中非砌筑墙体的墙面面积之和，计算时可不扣除门、窗及预留洞口等的面积；An3各楼层内隔墙墙面总面积，计算时可不扣除门、窗及预留洞口等的面积。4#楼采用内隔墙均采用200/100厚A1.C条板的面积为947.64m2建筑墙面面积（2层）为1184.5511）2根据计算公式q2d=A2dAn3X100%q2d=947.64/1184.55X100%q2d=80%该项得分5分，具体使用A1.C条板范围详建筑图。3）内隔墙采用墙体、管线一体化的应用比例计算：q2fA2fAn3100%式中：q2f内隔墙采用墙体、管线一体化的应用比例；A2f各楼层内隔墙采用墙体、管线一体化的墙面面积之
7、和，计算时可不扣除门、窗及预留洞口等的面积。本项目内隔墙全部采用内隔墙与管线一体化的装配式建筑技术，土建与装修一体化设计，采用BlM技术对内隔墙板进行排板设计，标记设备管线的预留预埋位置，将有设备管线的墙板在工厂进行线管、开关、插座底盒等设备的预埋。4#楼内隔墙采用内隔墙与管线一体化的面积为947.64m2建筑面面积（广2层）为1184.5511）2根据计算公式q2f=A2fAn3X100%q2f=947.64/1184.55X100%q2f=80%该项得分7分，具体使用内隔墙采用内隔墙与管线一体化范围详建筑图。3.内部装修1）建筑全装修：本楼栋采用全装修：外墙：采用涂料饰面；内墙1.普通房间
8、及过道采用2厚柔性耐水腻子分遍刮平+涂料饰面；内墙2：卫生间内墙采用.1.5厚单组分I型聚氨酯非焦油防水涂膜（沿四周墙面上翻高于完成面1800）+专用胶粘结层+8厚面砖饰面，专用勾缝剂勾缝；楼地面1：8-10厚防滑地砖饰面，用于办公室、楼梯及楼梯间、卫生间等有水房间及公共区域；楼地面2：运动木地板饰面，用于篮球场、看台区域；楼地面3：地胶饰面，用于健身房、乒乓球室、器材保管室；顶棚1.板材、格栅吊顶顶棚，用于卫生间；顶棚2：乳胶漆，用于办公室、健身房、乒乓球室、器材保管室；顶棚3：无机涂料，用于楼梯及楼梯间；窗：多腔铝合金型型材（6透明+9A+6透明）气密性为6级，可见光透射比0.71该项得分
9、6分。10.干式工法楼面、地面的应用比例应按下式计算：4#楼采用干式工法楼面、地面的面积为2233.12而建筑平面总面积（2层）为2560.0811f根据计算公式q3a=A3aA100%q3a=2233.12/2560.08X100%q3a=87.2%该项得分6分，具体使用干式工法楼面、地面范围详建筑图。13.管线分离比例应按下式计算：q3d=1.3d1.100%式中：q3d管线分离比例；1.3d各楼层管线分离的长度，包括裸露于室内空间以及敷设在地面架空层、非承重墙体空腔和吊顶内的电气、给水、排水和采暖管线长度之和；1.各楼层电气、给水、排水和采暖管线的总长度。由于本项目采用了内隔墙全部采用内
10、隔墙与管线一体化的装配式建筑技术,土建与装修一体化设计，采用BIM技术对内隔墙板进行排板设计，标记设备管线的预留预埋位置，将有设备管线的墙板在工厂进行线管、开关、插座底盒等设备的预埋，管线大多为明装方式，比例超过70%。该项得分6分，具体使用范围详设备图。4 .装配率计算值装配率应按下式计算:八铝岂a、100%式中：P装配率;Ql主体结构指标实际得分值;Q2围护墙和内隔墙指标实际得分值;Q3装修与设备管线指标实际得分值;Q4计算项目中缺少的计算项分值总和。4#楼装配率为:P=（21.8+10+14+5）/94P=54.1%5 .结论本项目4号楼结构柱全部采用高精度模板施工工艺；水平构件（楼板）采用预制叠合楼板；非承重外围护墙全部采用25OnIm厚蒸压加气混凝土砌块526625（自保温）,内隔墙全部采用200/100厚蒸压加气混凝土砌块526625,内隔墙采用内隔墙与管线一体化；采用全装修，管线与主体结构分离，采用BIM进行管线综合设计，装配率均不小于50机依据重庆市装配式建筑装配率计算细则（试行）规定，本工程可评价为装配式建筑。
