《《建筑墙体用聚合物水泥防水砂浆》（征求意见稿）.docx》由会员分享，可在线阅读，更多相关《《建筑墙体用聚合物水泥防水砂浆》（征求意见稿）.docx（15页珍藏版）》请在第壹文秘上搜索。
1、ICS中国建筑业协会团体标准团体标准T/CCIATxxxx20xx建筑墙体用聚合物水泥防水砂浆Polymermodifiedcementwaterproofmortarforbuildingwalls（征求意见稿）20xx-xx-xx实施20xx-xx-xx发布中国建筑业协会发布1范围12规范性引用文件13术语和定义14分类和标记14.1 分类14.2 标记25一般要求26技术要求26.1 夕卜观26.2 物理力学性能27试验方法37.1 试验条件37.2 试验材料37.3 外观37.4 配料37.5 凝结时间47.6 拉伸粘结强度47.6.1 原拉伸粘结强度47.6.2 浸水拉伸粘结强度47

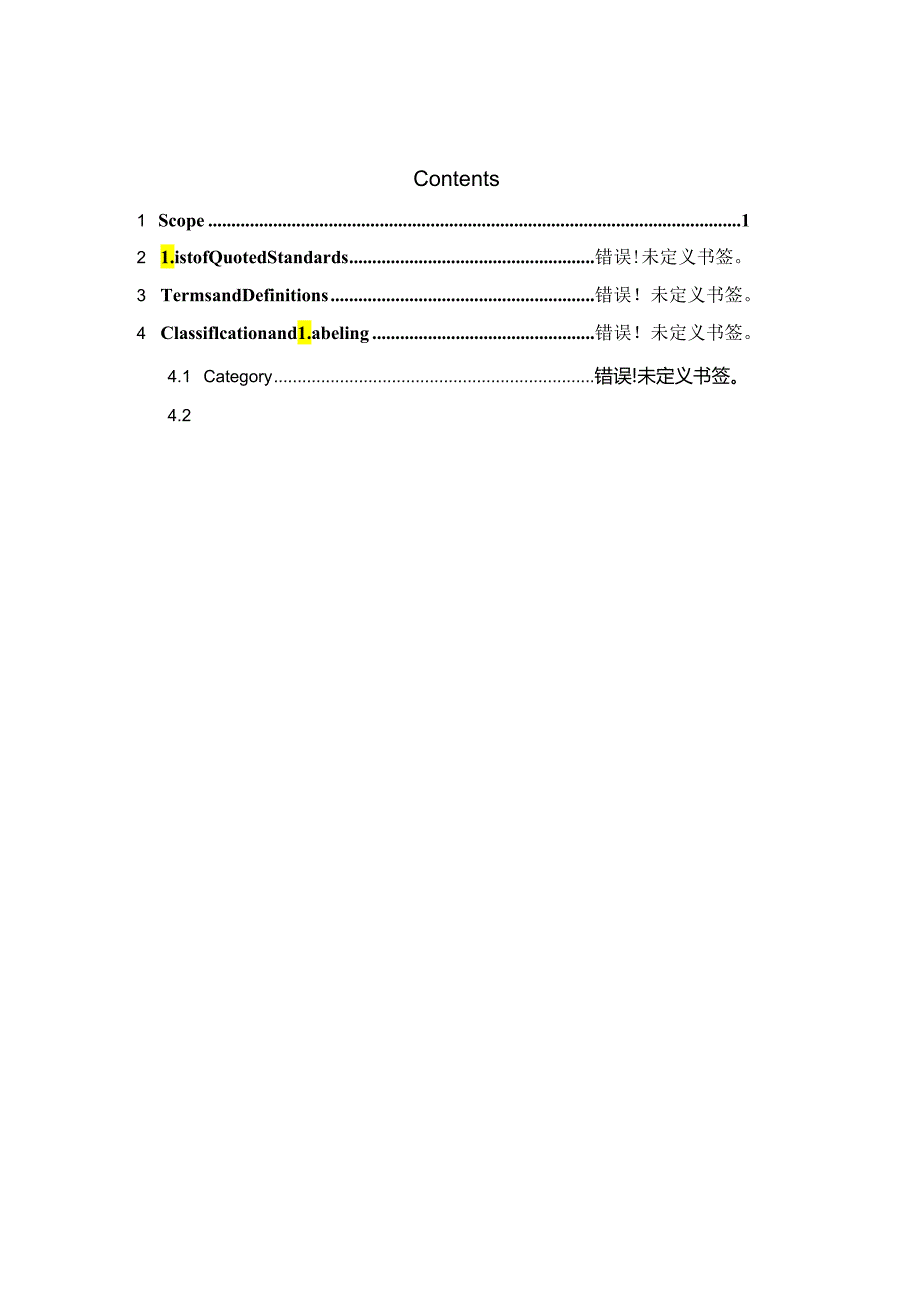

2、.7 被拉伸粘结强度57.7.1 原被拉伸粘结强度57.7.2 浸水被拉伸粘结强度57.8 柔韧性（横向变形能力）57.9 抗压强度与抗折强度57.10 抗渗压力67.11 收缩率67.12 抗冻性67.13 放射性68检验规则68.1 检验分类68.4 判定规则79标志、包装、运输和贮存71.1 1标志71.2 包装71.3 运输81.4 贮存8本标准（规范、规程）用词说明14引用标准名录151.5 明16Contents1 Scope12 1.istofQuotedStandards错误!未定义书签。3 TermsandDefinitions错误！未定义书签。4 Classiflcatio

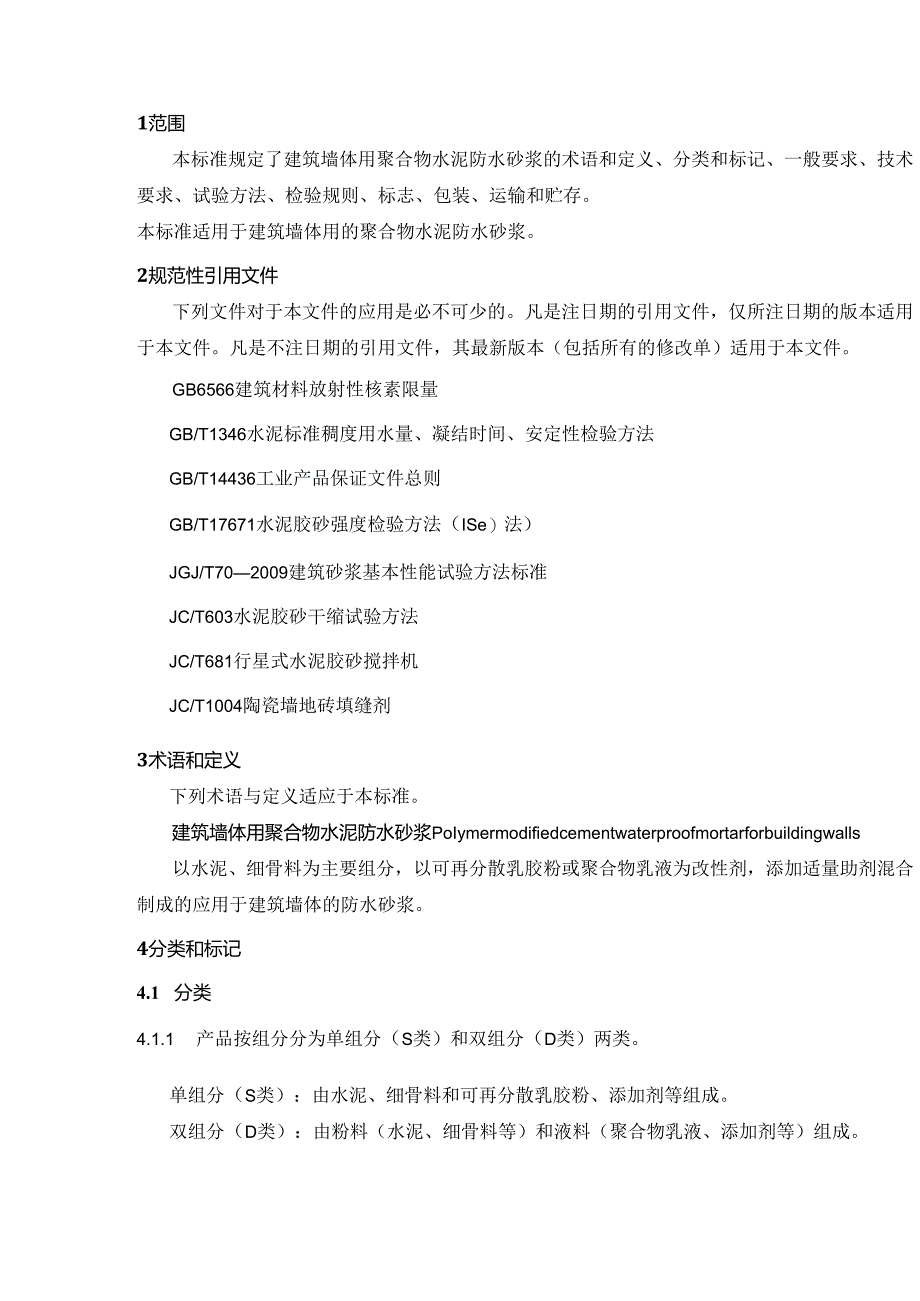

3、nand1.abeling错误！未定义书签。4.1 Category错误!未定义书签。4.2 Mark15 Generalrequirements2错误!未定义书签。Technicalrequirements2错误!未定义书签。1.istofQuotedStandards9AdditioniExpIanationofProvisions101范围本标准规定了建筑墙体用聚合物水泥防水砂浆的术语和定义、分类和标记、一般要求、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于建筑墙体用的聚合物水泥防水砂浆。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅
4、所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB6566建筑材料放射性核素限量GB/T1346水泥标准稠度用水量、凝结时间、安定性检验方法GB/T14436工业产品保证文件总则GB/T17671水泥胶砂强度检验方法（ISe）法）JGJ/T702009建筑砂浆基本性能试验方法标准JC/T603水泥胶砂干缩试验方法JC/T681行星式水泥胶砂搅拌机JC/T1004陶瓷墙地砖填缝剂3术语和定义下列术语与定义适应于本标准。建筑墙体用聚合物水泥防水砂浆PoIymermodifiedcementwaterproofmortarforbuildingwal
5、ls以水泥、细骨料为主要组分，以可再分散乳胶粉或聚合物乳液为改性剂，添加适量助剂混合制成的应用于建筑墙体的防水砂浆。4分类和标记4.1 分类4.1.1 产品按组分分为单组分（S类）和双组分（D类）两类。单组分（S类）：由水泥、细骨料和可再分散乳胶粉、添加剂等组成。双组分（D类）：由粉料（水泥、细骨料等）和液料（聚合物乳液、添加剂等）组成。4.1 .2产品按墙体饰面层的不同分为I型和II型两种型号。I型：主要用于涂料饰面墙体。II型：主要用于防水层外侧设置保温层的墙体及面砖饰面墙体。4.2 标记产品按名称、类别、标准编号的顺序标记。示例1：符合TCCIATxxxx-20xx,单组份，I型建筑墙体
6、用聚合物水泥防水砂浆标记为：建筑墙体用聚合物水泥防水砂浆SIT/CCIATxxxx20xo示例2:符合TCCIATxxxx-20xx,双组份，11型建筑墙体用聚合物水泥防水砂浆标记为：建筑墙体用聚合物水泥防水砂浆DIIT/CCIATxxxx20xo5一般要求本标准所包括产品，其生产与使用不应对人体、生物与环境造成有害的影响，所涉及与生产、使用有关的安全和环境要求应符合相关国家标准和规范的规定。6技术要求6.1 外观粉料为均匀、无结块的粉末；液体经搅拌后均匀无沉淀。6.2 物理力学性能建筑墙体用聚合物水泥防水砂浆的物理力学性能应符合表6.2的要求。表6.2物理力学性能项目技术指标I型11型凝结时
7、间初凝min245终凝Zh24拉伸粘结强度/MPa原20.520.6浸水20.420.5可操作时间，23Omin20.520.6被拉伸粘结强度/MPa原2.420.4浸水20.320.3柔韧性（横向变形能力）mm21.521.0抗压强度/MPa12.0218.0抗折强度/MPa24.026.0抗渗压力/MPa20.628d收缩率/%0.20抗冻性强度损失率/%25质量损失率/%5放射性同时满足IRa1.0和I1.07试验方法7.1 试验条件7.1.1 标准试验条件：温度（232）,相对湿度60%80%,试验区的循环风速低于0.2ms7.1.2 养护室（箱）养护条件：温度（202）,相对湿度29
8、0%。7.2 试验材料试验前所有试验材料（包括水）应在标准试验条件下放置至少24h。7.3 外观目测。7.4 配料按生产企业推荐的产品说明书确定试验用水（或液料）。如给出的是一个数值范围，则应取其中间值。采用符合JC/T681要求的行星式水泥胶砂搅拌机，低速搅拌。搅拌步骤如下：a）将水或液料倒入搅拌锅中；b）将干粉撒入水或液料中；c）搅拌Imin；d）抬起搅拌叶；e）Imin内刮下搅拌叶和锅壁上的砂浆：f）重新放下搅拌叶后再搅拌Imin.配料完成。7.5 凝结时间按本标准7.4节要求配料，按GB/T1346进行试验，采用受检的建筑墙体用聚合物水泥防水砂浆取代该标准中试验用的水泥。7.6 拉伸粘
9、结强度7.6.1 原拉伸粘结强度按本标准7.4节要求配料，按JGJ/T702009中第10章成型试件，采用厚度为5mm的成型框成型，每组10个试件。脱模后的试件在标准试验条件下养护至13d。粘拉拔头，继续放置24h,以（51）mm/min的加荷速率测定拉伸粘结强度。拉伸粘结强度的计算和确定按JGJ/T702009中的10.0.7和10.0.8进行。7.6.2 浸水拉伸粘结强度按本标准7.6.1条要求成型的试件，在标准试验条件下养护至7d。然后将试件浸入（232）C的水中，浸水6d后，从水中取出试件。用布擦掉表面水分并将试件晾至表面干燥后将拉拔头粘上，再在标准试验条件下继续放置7h后，把试件浸入
10、（232）的水中。17h后，从水中取出试件，立即以（51）mm/min的加荷速率测定拉伸粘结强度。拉伸粘结强度的计算和确定按JGJ/T702009中的10.0.7和10.0.8进行。7.6.3 可操作时间将按本标准7.4节要求配制的砂浆存放在搅拌锅内，放置至规定可操作时间（从加水开始计算时间），继续在符合JC/T681要求的行星式水泥胶砂搅拌机上低速搅拌60SO再按JGJ/T702009中第10章成型试件，采用厚度为5mm的成型框成型，每组6个试件，脱模后的试件在标准试验条件下养护至13d。粘拉拔头，继续放置24h,以（51）mm/min的加荷速率测定拉伸粘结强度。拉伸粘结强度的计算和确定按J
11、GJ/T702009中的10.0.7和10.0.8进行。7.7 被拉伸粘结强度7.7.1 原被拉伸粘结强度按JGJ/T70-2009中第10章成型基底水泥砂浆块，将制备好的基底水泥砂浆块在水中浸泡24h,并提前510min取出，用湿布擦拭其表面。按本标准7.4节要求配料，在基底水泥砂浆块上涂抹（51）mm的聚合物水泥防水砂浆浆料，并在标准养护条件下放置14d,每组10个试件。再在已养护至Ud的试件上按JGJ/T702009中第10章的要求，采用厚度为5mm的成型框，成型满足GB/T25181要求的DPMlO的砂浆，成型脱模后的试件在温度（202）,相对湿度290%的养护室（箱）条件下养护至13
12、d,粘拉拔头，继续在养护室（箱）中放置24h,以（51）mm/min的加荷速率测定拉伸粘结强度。拉伸粘结强度的计算和确定按JGJ/T702009中的10.0.7和10.0.8进行。7.7.2 浸水被拉伸粘结强度按本标准771条要求成型的试件，在温度（202）,相对湿度290%的养护室（箱）条件下养护至7d。然后将试件浸入（232）C的水中，浸水6d后，从水中取出试件。用布擦掉表面水分并将试件晾至表面干燥后将拉拔头粘上,再在标准试验条件下继续放置7h后，把试件浸入（232）C的水中。17h后，从水中取出试件，立即以（51）mm/min的加荷速率测定拉伸粘结强度。拉伸粘结强度的计算和确定按JGJ/
13、T702009中的10.0.7和10.0.8进行。7.8 柔韧性（横向变形能力）按本标准7.4节要求配料，按JC/T10042017附录B进行试验。7.9 抗压强度与抗折强度按本标准7.4节要求配料，将制备好的砂浆分两次装入符合GB/T17671规定的试模，保持砂浆高出试模5mm,用插捣棒从边上向中央插捣25次。将高出的砂浆压实，刮平。试件成型后在养护室（箱）养护（242）h脱模。如经（242）h养护，因脱模会对强度造成损害的，可以延迟至（482）h脱模，延迟脱模的，应在试验报告中注明。试件脱模后继续在标准养护条件下养护至28do按GB/T17671测定抗压强度和抗折强度。7.10 抗港压力按
14、本标准7.4节要求配料，按JGJ/T70中第15条进行试验。龄期为28d。7.11 收缩率按本标准7.4节要求配料，按JC/T603进行成型、养护和试验。龄期为28d。7.12 抗冻性按本标准7.4节要求配料，按JGJ/T70中第11条进行试验。7.13 放射性按本标准7.4节要求配料，按GB6566进行试验。8检验规则8.1 检验分类产品检验分出厂检验和型式检验。8.1.1 出厂检验外观、凝结时间、抗渗压力、柔韧性、拉伸粘结强度（未处理）、抗折抗压强度。8.1.2 型式检验型式检验项目为第6章中规定的全部项目。在下列情况下进行形式检验：a）新产品的投产与定型鉴定；b）正常生产时，每年检验一次；c）配方、生产工艺或原材料有较大改变；d）出厂检验与上次型式检验有较大差异。e）产品连续停产一年以上，恢复生产时。8.2 组批每50t为一批，不足50t也按一批计。8.3 抽样在每批产品或生产线中不少于6个（组）取样点随机抽取。样品总质量不少于20kg。样品分为两份，一份试验，一份备用。试验前应将所取样品充分混合均匀，先进行外观检验，外观合格后再按表1进行物理力学性能试验。8.4 判定规则8.4.1 外观试样符合6.1要求时，判该批产品外观合格。否则判该批产品外观不合格。8.4.2 物理力学性能各项
