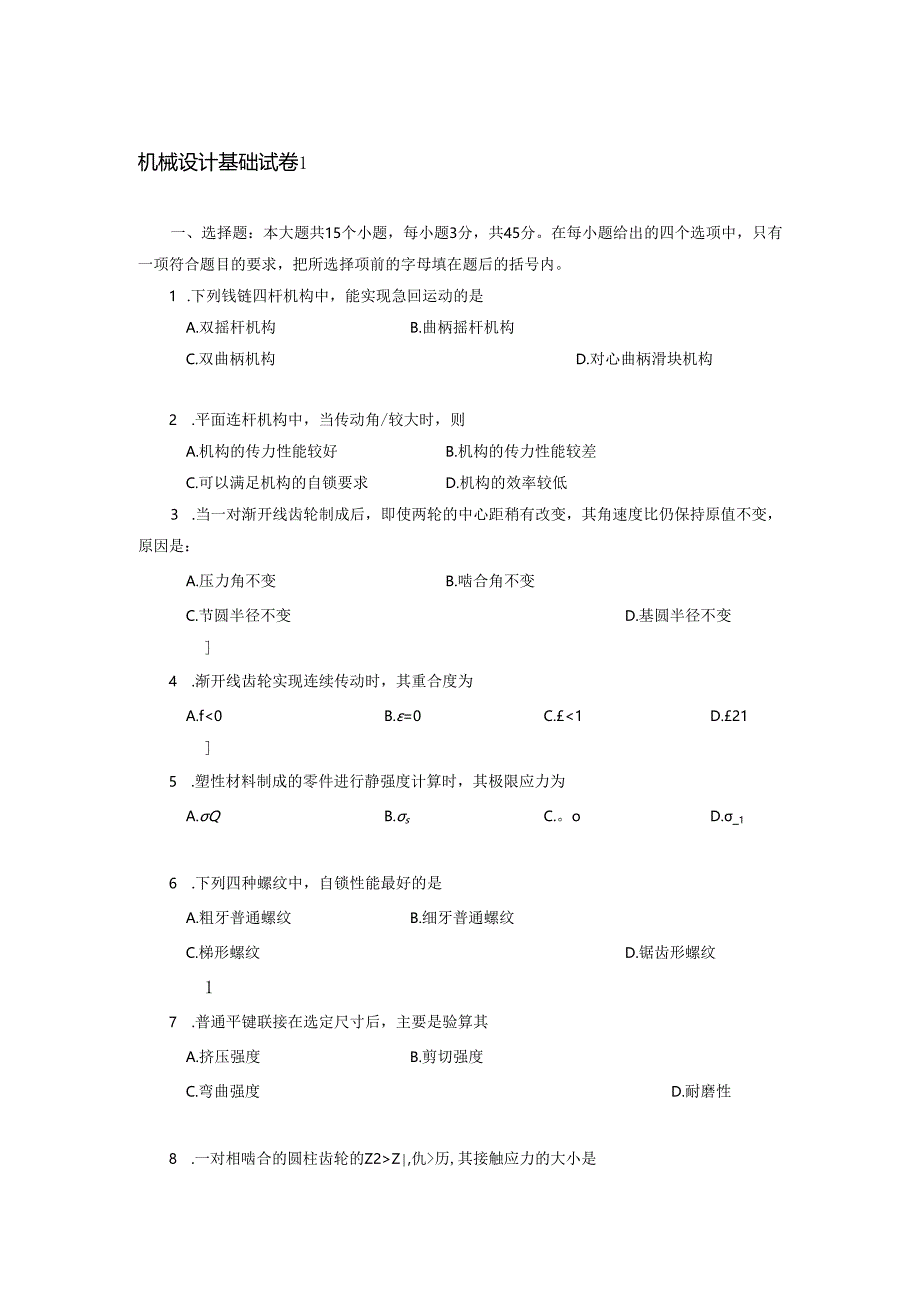

1、机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。1 .下列钱链四杆机构中，能实现急回运动的是A.双摇杆机构B.曲柄摇杆机构C.双曲柄机构D.对心曲柄滑块机构2 .平面连杆机构中，当传动角/较大时，则A.机构的传力性能较好B.机构的传力性能较差C.可以满足机构的自锁要求D.机构的效率较低3 .当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A.压力角不变B.啮合角不变C.节圆半径不变D.基圆半径不变4 .渐开线齿轮实现连续传动时，其重合度为A.f0B.
2、=0C.Z,仇历,其接触应力的大小是A. OHlH2C.Hl=H2D.可能相等，也可能不等9 .实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A.直齿圆柱齿轮的最大B.斜齿圆柱齿轮的最大C.直齿圆锥齿轮的最大D.三者数值相同10 .在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为:A.减小齿面滑动速度USB.减少蜗杆头数ZlC.增加蜗杆头数ZiD.增大蜗杆直径系数q11 .带传动中，弹性滑动A.在张紧力足够时可以避免B.在传递功率较小时可以避免C.在小带轮包角足够大时可以避免D12.带传动作减速传动时，A.O+Ob+cC.O2+0bl+OC13.转
3、轴的变曲应力为A.对称循环变应力C.非对称循是不带的最大应力。max等于B.01+Ob20cB.脉动循环变应力环变应力可避免D.2b20CD.静应力14 .在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A.10%B.80%C.90%D.99%J15 .在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A.弹簧外径与簧丝直径之比值B.弹簧内径与簧丝直径之比值C.弹簧自由高度与簧丝直径之比值D.弹簧中径与簧丝直径之比值J二、填空题：本大题共10个小题，每空1分，共20分。把答案填在题中横线上。16 .槽轮机构的主要参数是和o17 .机械速度的波动可分为和两类。18 .轴向尺寸
4、较大的回转件，应进行平衡，平衡时要选择个回转平面。19 .当一对齿轮的材料、齿数比一定时，影响齿面接触强度的几何尺寸参数主要是和O20,直齿圆柱齿轮作接触强度计算时，取处的接触应力为计算依据，其载荷由对轮齿承担。21 .期杆传动作接触强度计算时，铝铁青铜ZCUAIloFe3制作的蜗轮，承载能力取决于能力；锡青铜ZCUSnIOP制作的蜗轮，承载能力取决于抗能力。22 .若带传动的初拉力一定，增大和都可提高带传动的极限摩擦力。23 .滚子链传动中，链的链速是常数，而其链速是变化的。24 .轴如按受载性质区分，主要受的轴为心轴，主要受的轴为传动轴。25 .非液体摩擦滑动轴承进行工作能力计算时，为了防
5、止过度磨损，必须使;而为了防止过热必须使O三、分析题：本大题2个小题，共15分26 .（本题满分5分）图1所示链较四杆机构中，各构件的长度为a=250mm力=65Omm,C=450mm,=550mm027 .（本题满分10分）图2所示展开式二级斜齿圆柱齿轮传动，I轴为输入轴，已知小齿轮1的转向W和齿轮1、2的轮齿旋向如图所示。为使中间轴11所受的轴向力可抵消一部分，试确定斜齿轮3的轮齿旋向，并在图上标出齿轮2、3所受的圆周力R2、R3和轴向力Fa2、Fa3的方向。（垂直纸面的力，向纸内画稍，向纸外画。）四、计算题；本大题共5个小题，共48分。28 .（本题满分6分）计算图3所示机构的自由度（若
6、图中含有复合较链、局部自由度和虚约束等情况时，应具体指出）。29 .（本题满分12分）一对标准渐开线直齿圆柱齿轮外啮合传动，已知标准中心距=160mm,传动比后=3,大齿轮齿数Z2=60,齿顶高系数/A=l,径向间隙系数C*=O.25,分度圆压力角=20.试求出：（1）齿轮的模数也小齿轮1的分度圆半径八;基圆半径后;分度圆上的齿厚5。（2）若实际安装中心距=164mm时，计算啮合角及小齿轮的节圆半径门30 .（本题满分10分）已知图4所示轮系中各齿轮的齿数为：Z=20,Z2=30,Z3=80,Z4=25,Z5=50o求轮系的传动比2。31 .（本题满分10分）图5表示两平板用2个M20的普通螺
7、栓联接，承受横向载荷F=6000N,若取接合面间的摩擦系数片02可靠性系数KS=I.2,螺栓材料的的许用应力刃=120Nm11螺栓的小径d=17.294mmo试校核螺栓的强度。32 .（本题满分10分）一对70000AC型角接触球轴承背对背反安装在图6所示轴系中，轴承1的径向载荷R=2000N,轴承2的径向载荷R2=4000N,轴上作用的轴向外载荷Fa=800N,轴承附加轴向力S的计算式为S=0.68Ro求轴承1和轴承2的轴向载荷Al和A2ol五、作图题：本大题只有1个小题，满分10分33 .已知一对心直动尖顶移动从动件盘形凸轮机构如图7所示，凸轮为以B点为中心的圆盘，A点为其Rl转中心。试用
8、作图法画出:(1)凸轮的基圆和基圆半径ro；(2)(3)从动件尖顶在图示C点和D点接触时压力角。凸轮机构的从动件尖顶在图示位置C点与凸轮接触时，从动件的位移S；六、结构改错题：本大题只有1个小题，满分12分34 .在图8上直接改正轴系结构的错误。（齿轮传动油润滑，滚动轴承脂润滑，轴端安装V带轮）机械设计基础试题参考答案及评分标准一、选择题：每小题3分，共45分。1.B2.A3.D4.D5.B6.B7.A8.C9.A10.C11.D12.A13.A14.C15.D二、填空题：每空1分，共20分。16.槽数Z拨盘圆销数K17.周期性非周期性18.动两19.分度圆直径5（或中心距a）齿宽b20.节点
9、一21.胶合点蚀22.包角%摩擦系数23.平均瞬时24.弯矩扭矩25.pppp三、分析题：共15分26.（本题满分5分）最短杆与最长杆长度之和（250+650）小于其余两杆长度之和（450+550）,满足存在曲柄的必要条件，且最短杆为连架杆。（3分）故该校链四杆机构为曲柄摇杆机构。（2分）27.（本题满分10分）答案参见第27题答案图斜齿轮3、4的轮齿旋向（2分）Fl2、Fa2、B3、入3的方向（8分）第27题答案图四、计算题：共48分。28.（本题满分6分）（4分）（2分）解F=34-25-l=lE、F处之一为虚约束29.（本题满分12分）解（1）小齿轮齿数20模数m=-z1+z220+60
10、分度圆半径_mz_42040mm基圆半径5=4CoSa=40cos20o=37.59/mz分度圆齿厚11n3.144=6.28mm（2）CoSacosa2160cos20三0.9168（2分）,（2分）（2分）,（2分）=23.54o节圆半径4=5/以）$。=37.59/8523.54=41.OOmm（或八=I=41.OOmm）（2分）,1+z1+330 .（本题满分10分）解该轮系为混合轮系。由齿轮1、2、3和转臂H组成行星轮系，齿轮3固定，叱=0。11l.ux-Cdhz,80.则zl3=-=-=-43-cohz120得福纣=5SH由题图知（O4=cdhZ14=iH=5（6分）由题图轮4、5
11、组成定轴轮系，则（2分）5=45=5（-2）=-10（2分）31 .（本题满分10分）解一个螺栓的横向工作载荷R=型如=30OON（1分）z2预紧力Q=?=，：；?000=I800ON（4分）Pfin0.21原南WR130p1.318000QQQZJ2强度校核=芸=99.67Nmm-血；x17.294274强度满足（4分）32 .（本题满分10分）解5,=0.68/?,=0.682000=1360NS2=0.6872=0.684000=272ONShS2方向见第32题答案图.Fa+S2=800+2720=3520TV5,轴承1“压紧”，Ai=Fa+S2=3520N（5分）轴承2“放松”，A2=
12、S2=2720N（5分）第32题答案图五、作图题：本题满分10分。33 .答案见第33题答案图。基圆和基圆半径小（3分）从动件在C点接触时位移S（3分）在C点和D点接触时压力角（4分）六、结构改错题：本题满分12分34 .答案见笫34题答案图第34题答案图应画出键；去掉套筒，画出定位轴肩；画出密封件；轴承改为面对面正安装；缩短装齿轮的轴段长度；键长应短于轮毂长度；左右两轴承内侧加档油环；左右两轴承盖与箱体间加垫片。每改正1处错误（2分）（改正6处错误得满分）机械设计基础试卷2一、选择题：本题共16个小题，每小题3分，共48分，在每小题给出的四个选项中，只有一项是符合题目要求的。把所选项前的字母
