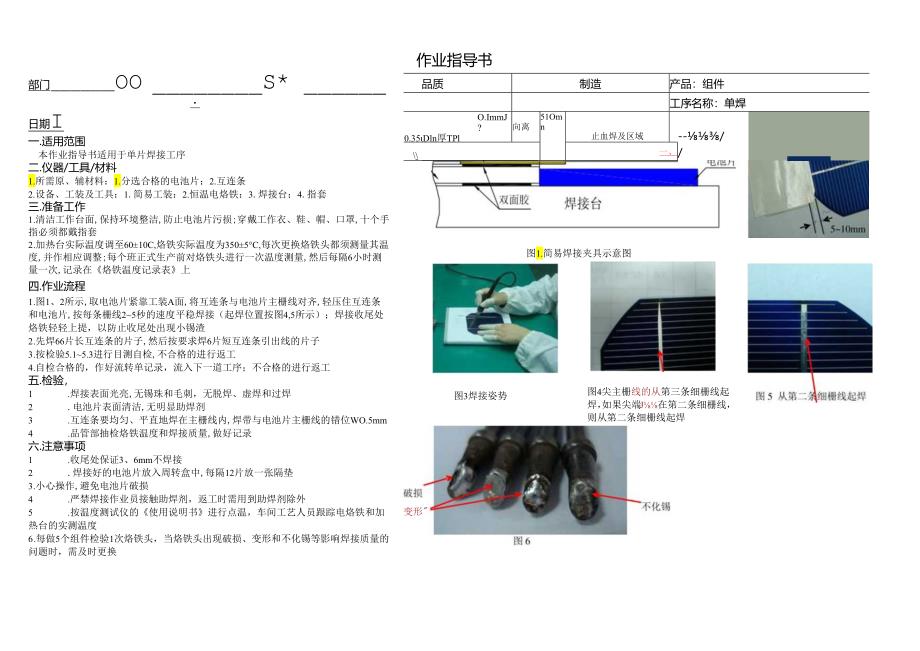

1、作业指导书部门OOS*日期I一.适用范围本作业指导书适用于单片焊接工序二.仪器/工具/材料1.所需原、辅材料：1.分选合格的电池片；2.互连条2.设备、工装及工具：1.简易工装：2.恒温电烙铁：3.焊接台；4.指套三.准备工作1 .清洁工作台面,保持环境整洁,防止电池片污损;穿戴工作衣、鞋、帽、口罩,十个手指必须都戴指套2 .加热台实际温度调至6010C,烙铁实际温度为3505C,每次更换烙铁头都须测量其温度,并作相应调整;每个班正式生产前对烙铁头进行一次温度测量,然后每隔6小时测量一次,记录在烙铁温度记录表上四.作业流程1 .图1、2所示,取电池片紧靠工装A面,将互连条与电池片主栅线对齐,轻
2、压住互连条和电池片,按每条栅线25秒的速度平稳焊接（起焊位置按图4,5所示）；焊接收尾处烙铁轻轻上提，以防止收尾处出现小锡渣2 .先焊66片长互连条的片子,然后按要求焊6片短互连条引出线的片子3 .按检验5.15.3进行目测自检,不合格的进行返工4 .自检合格的，作好流转单记录，流入下一道工序；不合格的进行返工五.检验，1 .焊接表面光亮,无锡珠和毛刺，无脱焊、虚焊和过焊2 .电池片表面清洁,无明显助焊剂3 .互连条要均匀、平直地焊在主栅线内,焊带与电池片主栅线的错位WO.5mm4 .品管部抽检烙铁温度和焊接质量,做好记录六.注意事项1 .收尾处保证3、6mm不焊接2 .焊接好的电池片放入周转盒中,每隔12片放一张隔垫3 .小心操作,避免电池片破损4 .严禁焊接作业员接触助焊剂，返工时需用到助焊剂除外5 .按温度测试仪的使用说明书进行点温，车间工艺人员跟踪电烙铁和加热台的实测温度6 .每做5个组件检验1次烙铁头，当烙铁头出现破损、变形和不化锡等影响焊接质量的问题时，需及时更换品质制造产品：组件工序名称：单焊O.ImmJ?0.35Dln厚TPl向离51Omn止血焊及区域-/一、/图1.简易焊接夹具示意图图3焊接姿势图4尖主栅线的从第三条细栅线起焊，如果尖端J在第二条细栅线，则从第二条细栅线起焊变形
