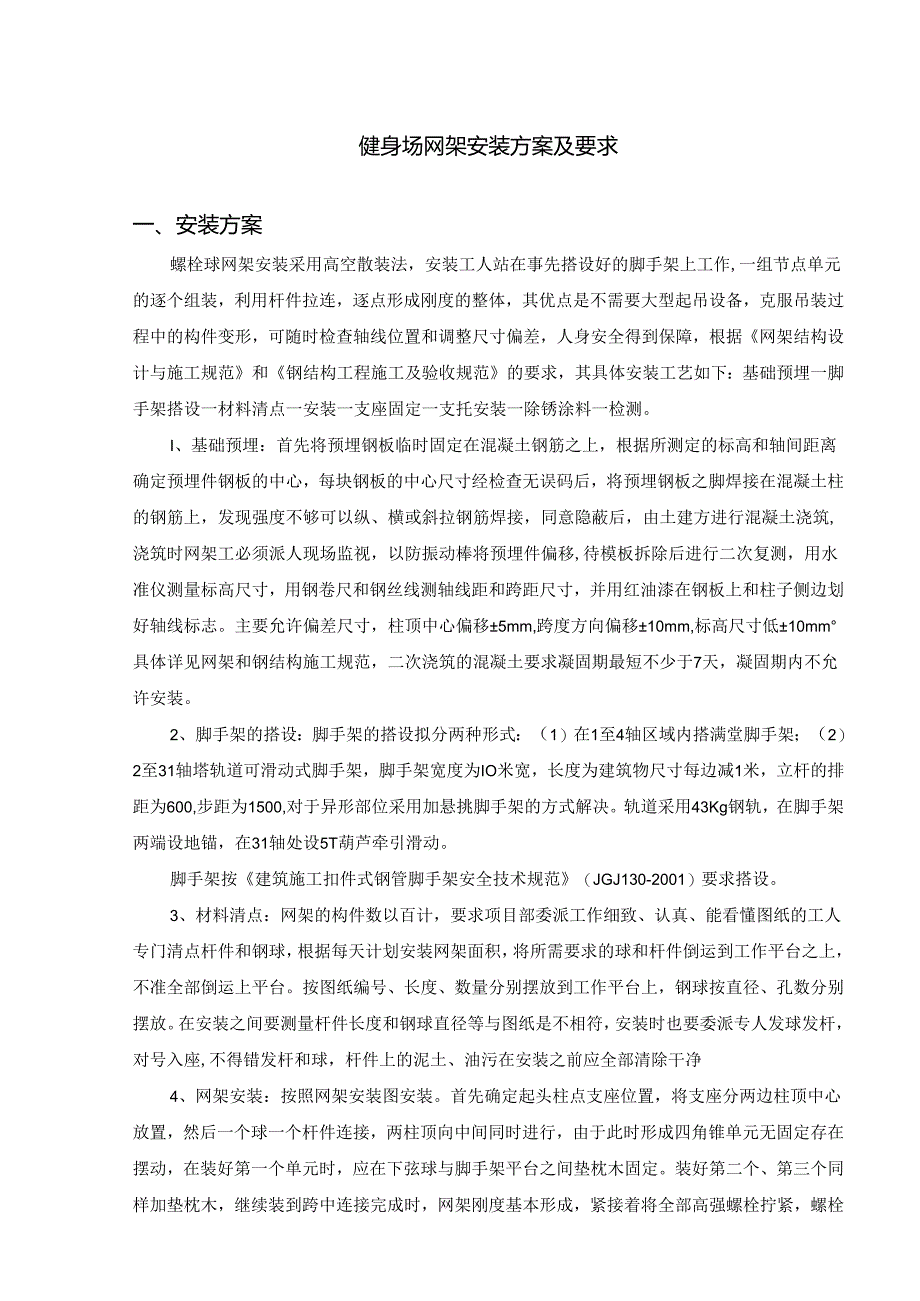

1、健身场网架安装方案及要求一、安装方案螺栓球网架安装采用高空散装法，安装工人站在事先搭设好的脚手架上工作,一组节点单元的逐个组装，利用杆件拉连，逐点形成刚度的整体，其优点是不需要大型起吊设备，克服吊装过程中的构件变形，可随时检查轴线位置和调整尺寸偏差，人身安全得到保障，根据网架结构设计与施工规范和钢结构工程施工及验收规范的要求，其具体安装工艺如下：基础预埋一脚手架搭设一材料清点一安装一支座固定一支托安装一除锈涂料一检测。I、基础预埋：首先将预埋钢板临时固定在混凝土钢筋之上，根据所测定的标高和轴间距离确定预埋件钢板的中心，每块钢板的中心尺寸经检查无误码后，将预埋钢板之脚焊接在混凝土柱的钢筋上，发现
2、强度不够可以纵、横或斜拉钢筋焊接，同意隐蔽后，由土建方进行混凝土浇筑,浇筑时网架工必须派人现场监视，以防振动棒将预埋件偏移,待模板拆除后进行二次复测，用水准仪测量标高尺寸，用钢卷尺和钢丝线测轴线距和跨距尺寸，并用红油漆在钢板上和柱子侧边划好轴线标志。主要允许偏差尺寸，柱顶中心偏移5mm,跨度方向偏移10mm,标高尺寸低10mm具体详见网架和钢结构施工规范，二次浇筑的混凝土要求凝固期最短不少于7天，凝固期内不允许安装。2、脚手架的搭设：脚手架的搭设拟分两种形式：（1）在1至4轴区域内搭满堂脚手架；（2）2至31轴塔轨道可滑动式脚手架，脚手架宽度为IO米宽，长度为建筑物尺寸每边减1米，立杆的排距为
3、600,步距为1500,对于异形部位采用加悬挑脚手架的方式解决。轨道采用43Kg钢轨，在脚手架两端设地锚，在31轴处设5T葫芦牵引滑动。脚手架按建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）要求搭设。3、材料清点：网架的构件数以百计，要求项目部委派工作细致、认真、能看懂图纸的工人专门清点杆件和钢球，根据每天计划安装网架面积，将所需要求的球和杆件倒运到工作平台之上，不准全部倒运上平台。按图纸编号、长度、数量分别摆放到工作平台上，钢球按直径、孔数分别摆放。在安装之间要测量杆件长度和钢球直径等与图纸是不相符，安装时也要委派专人发球发杆，对号入座,不得错发杆和球，杆件上的泥土、油污在安

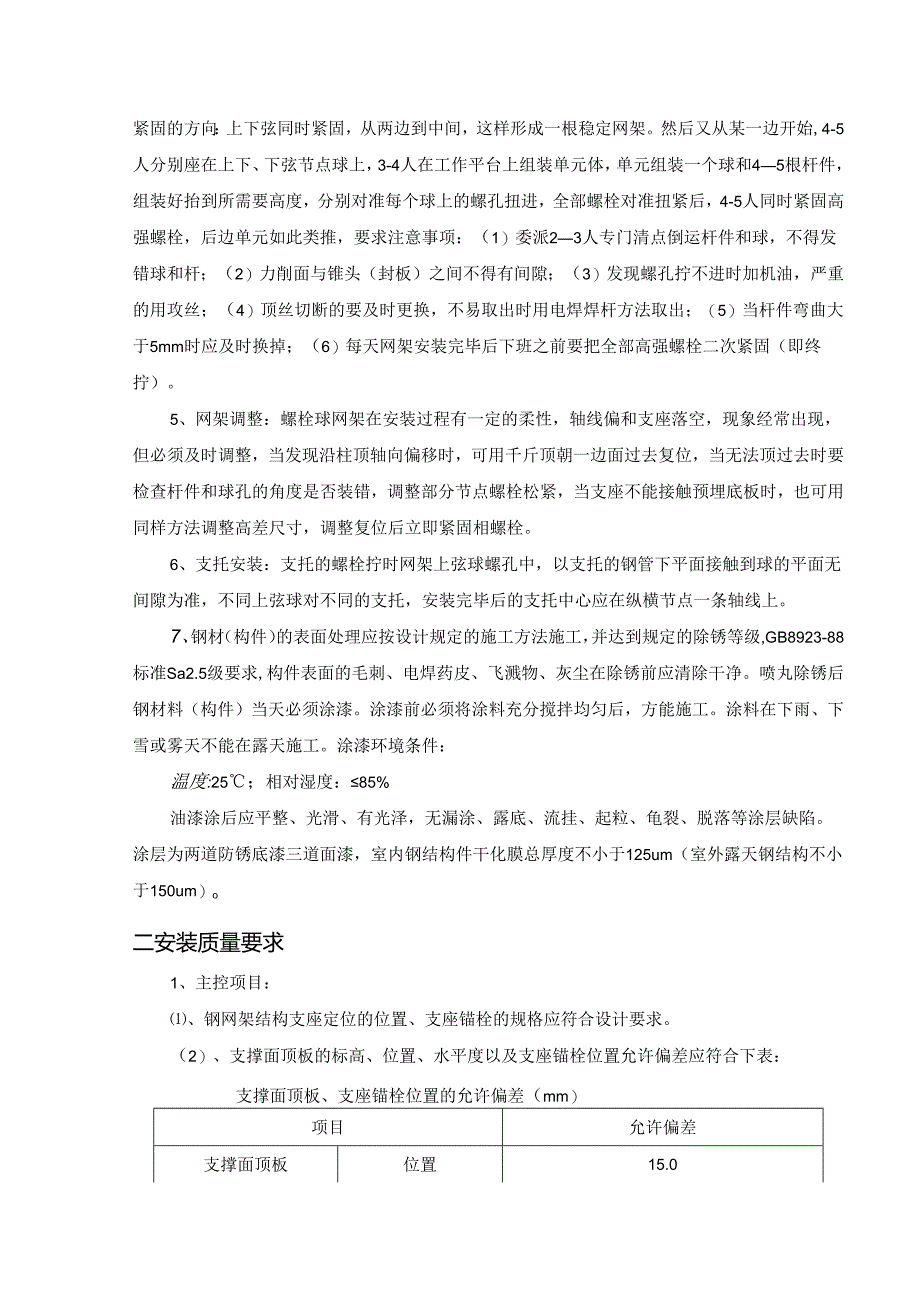

4、装之前应全部清除干净4、网架安装：按照网架安装图安装。首先确定起头柱点支座位置，将支座分两边柱顶中心放置，然后一个球一个杆件连接，两柱顶向中间同时进行，由于此时形成四角锥单元无固定存在摆动，在装好第一个单元时，应在下弦球与脚手架平台之间垫枕木固定。装好第二个、第三个同样加垫枕木，继续装到跨中连接完成时，网架刚度基本形成，紧接着将全部高强螺栓拧紧，螺栓紧固的方向：上下弦同时紧固，从两边到中间，这样形成一根稳定网架。然后又从某一边开始,4-5人分别座在上下、下弦节点球上，3-4人在工作平台上组装单元体，单元组装一个球和45根杆件，组装好抬到所需要高度，分别对准每个球上的螺孔扭进，全部螺栓对准扭紧后
5、，4-5人同时紧固高强螺栓，后边单元如此类推，要求注意事项：（1）委派23人专门清点倒运杆件和球，不得发错球和杆；（2）力削面与锥头（封板）之间不得有间隙；（3）发现螺孔拧不进时加机油，严重的用攻丝；（4）顶丝切断的要及时更换，不易取出时用电焊焊杆方法取出；（5）当杆件弯曲大于5mm时应及时换掉；（6）每天网架安装完毕后下班之前要把全部高强螺栓二次紧固（即终拧）。5、网架调整：螺栓球网架在安装过程有一定的柔性，轴线偏和支座落空，现象经常出现，但必须及时调整，当发现沿柱顶轴向偏移时，可用千斤顶朝一边面过去复位，当无法顶过去时要检查杆件和球孔的角度是否装错，调整部分节点螺栓松紧，当支座不能接触预埋
6、底板时，也可用同样方法调整高差尺寸，调整复位后立即紧固相螺栓。6、支托安装：支托的螺栓拧时网架上弦球螺孔中，以支托的钢管下平面接触到球的平面无间隙为准，不同上弦球对不同的支托，安装完毕后的支托中心应在纵横节点一条轴线上。7、钢材（构件）的表面处理应按设计规定的施工方法施工，并达到规定的除锈等级,GB8923-88标准Sa2.5级要求,构件表面的毛刺、电焊药皮、飞溅物、灰尘在除锈前应清除干净。喷丸除锈后钢材料（构件）当天必须涂漆。涂漆前必须将涂料充分搅拌均匀后，方能施工。涂料在下雨、下雪或雾天不能在露天施工。涂漆环境条件：温度:25；相对湿度：85%油漆涂后应平整、光滑、有光泽，无漏涂、露底、流

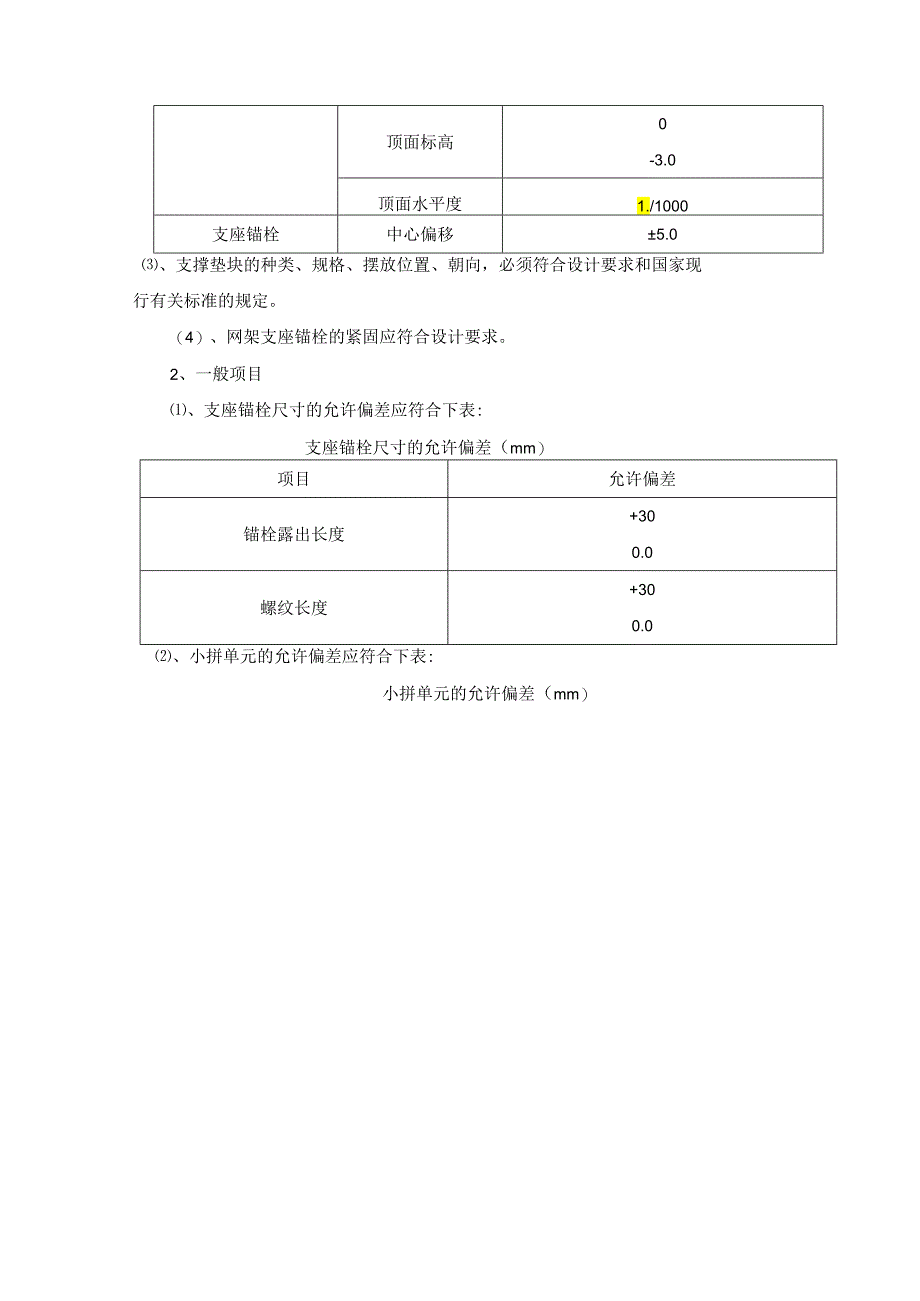

7、挂、起粒、龟裂、脱落等涂层缺陷。涂层为两道防锈底漆三道面漆，室内钢结构件干化膜总厚度不小于125um（室外露天钢结构不小于150um）o二安装质量要求1、主控项目：、钢网架结构支座定位的位置、支座锚栓的规格应符合设计要求。（2）、支撑面顶板的标高、位置、水平度以及支座锚栓位置允许偏差应符合下表：支撑面顶板、支座锚栓位置的允许偏差（mm）项目允许偏差支撑面顶板位置15.0顶面标高0-3.0顶面水平度1./1000支座锚栓中心偏移5.0、支撑垫块的种类、规格、摆放位置、朝向，必须符合设计要求和国家现行有关标准的规定。（4）、网架支座锚栓的紧固应符合设计要求。2、一般项目、支座锚栓尺寸的允许偏差应符
8、合下表:支座锚栓尺寸的允许偏差（mm）项目允许偏差锚栓露出长度+300.0螺纹长度+300.0、小拼单元的允许偏差应符合下表:小拼单元的允许偏差（mm）节点中心偏移2.0焊接球节点与钢管中心和偏移1.0杆件轴线的弯曲矢高1.1/1000且不应大于5.0锥体型小拼单元弦杆长度2.0锥体高度2.0上弦杆对角线高度3.0平面架型小拼单元跨长24m+3-724m5-10跨中高度3.0跨中拱度设计要求起拱1.5000设计要求起拱+10.0项目允许偏差、中拼单元的允许偏差见下表:中拼单元的允许偏差（mm）项目允许偏差单元长度W20m拼接长度单跨10.0多跨连接5.0单元长度20m拼接长度单跨20.0多跨连
9、接10.0、钢网架结构安装完成后，其节点及杆件表面应干净,不应有明显的疤痕、泥沙和污垢。螺栓球节点应将所有接缝用油腻子填嵌严密，并应将多余螺孔封口。（5）、钢网架结构安装完成后，其安装允许偏差应符合下表：钢网架结构安装的允许偏差（mm）项目允许偏差检验方法纵向、横向长度1./2000,且不应大于30.0用钢尺实测-1./2000,且不应大于-30.O支座中心偏移1./3000,且不应大于30.0用钢尺和经纬仪实测周边支撑网架相邻支座高差1./400,且不应大于15.0用钢尺和水准仪实测支座最大高差30.0多点支撑网架相邻支座高差1.1/800,且不应大于30.0注：1.为纵向、横向长度；1.l为相邻支座间距。
