资源描述

《关键工序质量控制措施.docx》由会员分享,可在线阅读,更多相关《关键工序质量控制措施.docx(5页珍藏版)》请在第壹文秘上搜索。

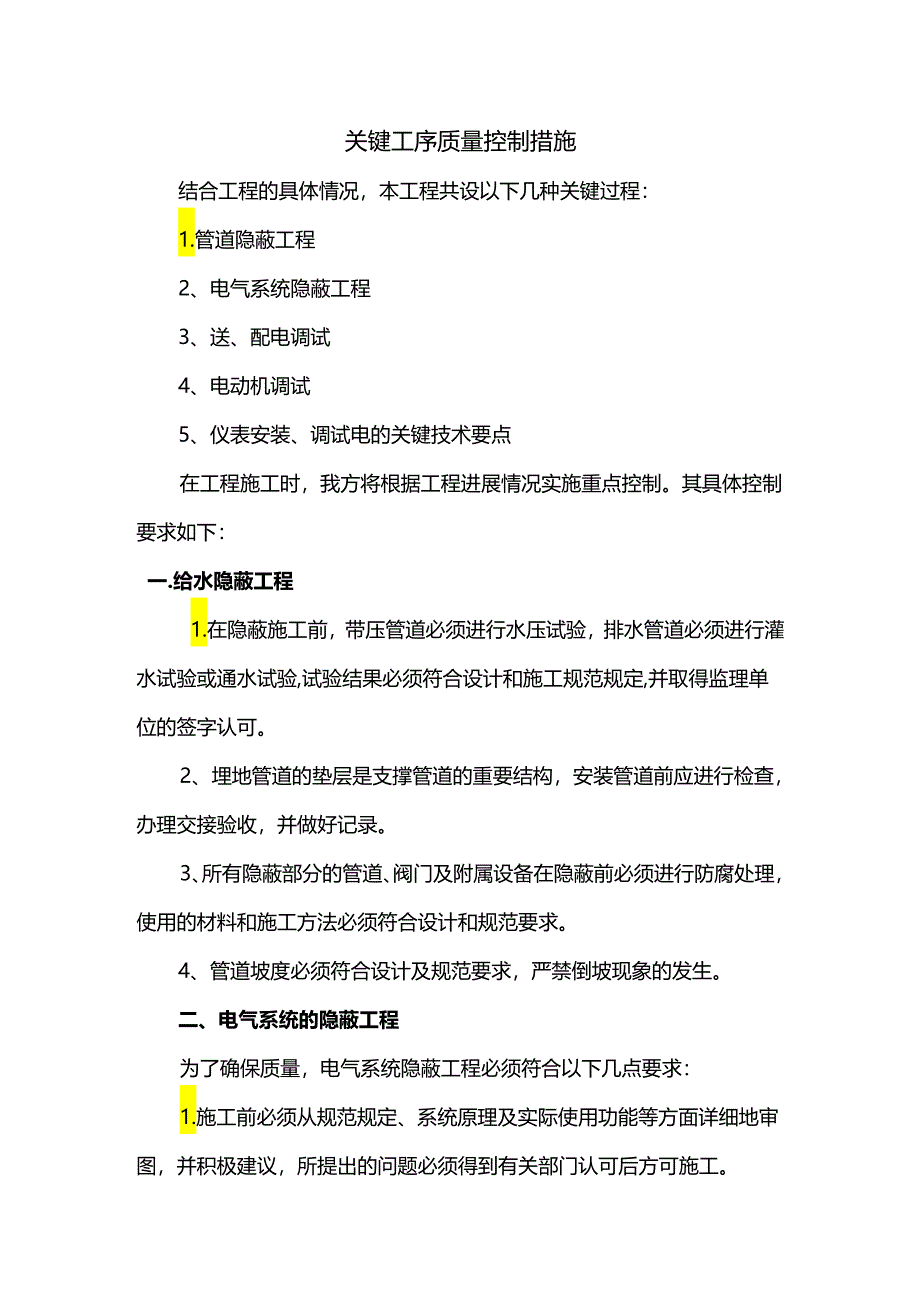

1、关键工序质量控制措施结合工程的具体情况,本工程共设以下几种关键过程:1.管道隐蔽工程2、电气系统隐蔽工程3、送、配电调试4、电动机调试5、仪表安装、调试电的关键技术要点在工程施工时,我方将根据工程进展情况实施重点控制。其具体控制要求如下:一.给水隐蔽工程1.在隐蔽施工前,带压管道必须进行水压试验,排水管道必须进行灌水试验或通水试验,试验结果必须符合设计和施工规范规定,并取得监理单位的签字认可。2、埋地管道的垫层是支撑管道的重要结构,安装管道前应进行检查,办理交接验收,并做好记录。3、所有隐蔽部分的管道、阀门及附属设备在隐蔽前必须进行防腐处理,使用的材料和施工方法必须符合设计和规范要求。4、管道

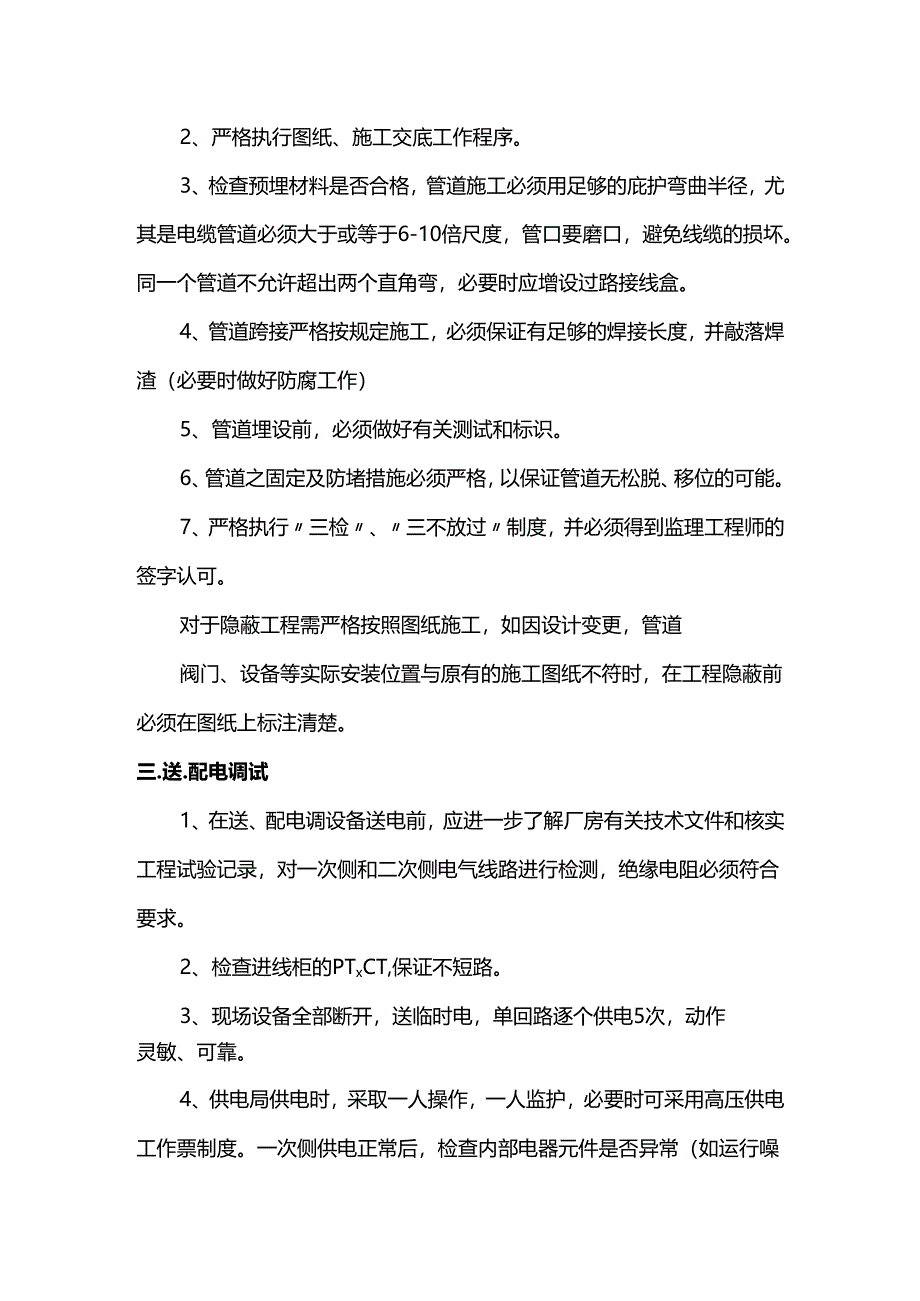

2、坡度必须符合设计及规范要求,严禁倒坡现象的发生。二、电气系统的隐蔽工程为了确保质量,电气系统隐蔽工程必须符合以下几点要求:1.施工前必须从规范规定、系统原理及实际使用功能等方面详细地审图,并积极建议,所提出的问题必须得到有关部门认可后方可施工。2、严格执行图纸、施工交底工作程序。3、检查预埋材料是否合格,管道施工必须用足够的庇护弯曲半径,尤其是电缆管道必须大于或等于6-10倍尺度,管口要磨口,避免线缆的损坏。同一个管道不允许超出两个直角弯,必要时应增设过路接线盒。4、管道跨接严格按规定施工,必须保证有足够的焊接长度,并敲落焊渣(必要时做好防腐工作)5、管道埋设前,必须做好有关测试和标识。6、管

3、道之固定及防堵措施必须严格,以保证管道无松脱、移位的可能。7、严格执行三检、三不放过制度,并必须得到监理工程师的签字认可。对于隐蔽工程需严格按照图纸施工,如因设计变更,管道阀门、设备等实际安装位置与原有的施工图纸不符时,在工程隐蔽前必须在图纸上标注清楚。三.送.配电调试1、在送、配电调设备送电前,应进一步了解厂房有关技术文件和核实工程试验记录,对一次侧和二次侧电气线路进行检测,绝缘电阻必须符合要求。2、检查进线柜的PTxCT,保证不短路。3、现场设备全部断开,送临时电,单回路逐个供电5次,动作灵敏、可靠。4、供电局供电时,采取一人操作,一人监护,必要时可采用高压供电工作票制度。一次侧供电正常后

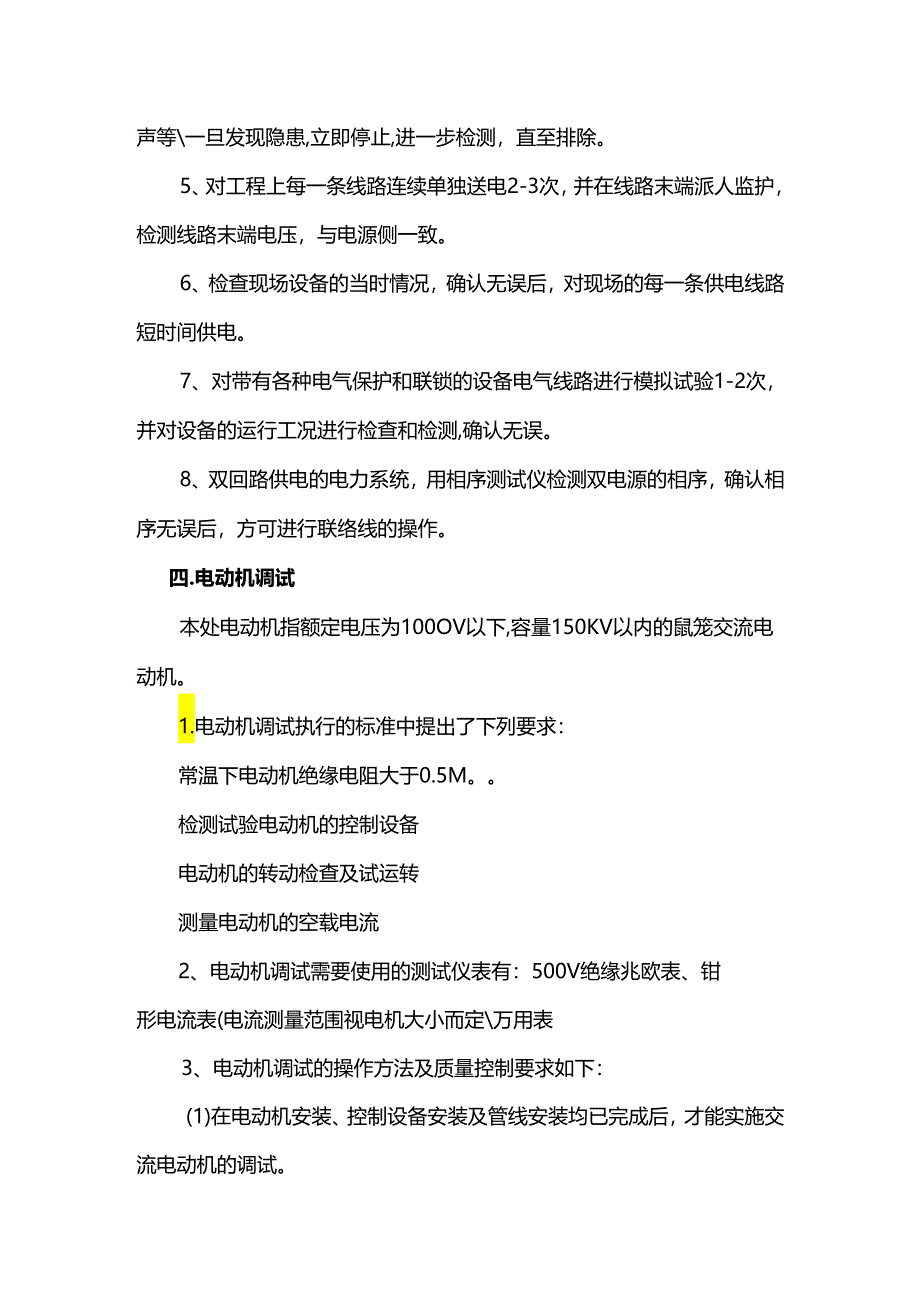

4、,检查内部电器元件是否异常(如运行噪声等一旦发现隐患,立即停止,进一步检测,直至排除。5、对工程上每一条线路连续单独送电2-3次,并在线路末端派人监护,检测线路末端电压,与电源侧一致。6、检查现场设备的当时情况,确认无误后,对现场的每一条供电线路短时间供电。7、对带有各种电气保护和联锁的设备电气线路进行模拟试验1-2次,并对设备的运行工况进行检查和检测,确认无误。8、双回路供电的电力系统,用相序测试仪检测双电源的相序,确认相序无误后,方可进行联络线的操作。四.电动机调试本处电动机指额定电压为100OV以下,容量150KV以内的鼠笼交流电动机。1.电动机调试执行的标准中提出了下列要求:常温下电动

5、机绝缘电阻大于0.5M。检测试验电动机的控制设备电动机的转动检查及试运转测量电动机的空载电流2、电动机调试需要使用的测试仪表有:500V绝缘兆欧表、钳形电流表(电流测量范围视电机大小而定万用表3、电动机调试的操作方法及质量控制要求如下:(1)在电动机安装、控制设备安装及管线安装均已完成后,才能实施交流电动机的调试。(2)拆去电动机端子盒内的外接线及端子连接片,测量三相绕组之间的对地之间的绝缘电阻,绝缘电阻值须大于05Mo当该段管线为电缆布设时,应用100oV兆欧表测量,绝缘电阻应大于4Mo(3)调试电动机控制设备,按控制设备原理及接线图,核对控制设备的接线,在确认无误后,先对控制设备进行单体调

6、试,根据其原理控制要求,核对其实际动作情况,发现有误,应予调整。(4)在检查电机接线无错误,盘动电动机能够自由转动,不感觉异常后,可以进行空载试运转,先通电点动即停,确认电动机转向正确,无异常,可进行启动,让电动机按正常程序运转。对于降压启动的电动机,应调整时间继电器切换动作时间。(51则量电机空载运行电流时,应先估算线路电流值的大约值,然后选择钳形电流表合适的档位,测量时须注意,必须测量大三相电路的线电流。(6)记录所有的测量数据。五、仪表安装.调试电的关键技术要点自控仪表技术含量较高,因此其主要工作量在前期的准备工作,尤其在设计、软伟i程、说明书的翻译,性能的掌握方面。一般仪表的施工工艺方

7、法及注意点如下:检查预埋、预留件是否符合图纸要求,是否牢固,预留传感器位置是否符合工艺测量要求,再进一步检查传感器的安装位置是否符合传感器的技术要求。1.仪表所用管路预埋管的预埋和土建同时进行,传感器和二次仪表待土建结束后再进行安装。2、调试前必须作好充分的准备,例如:试剂的配制等。智能化仪表的调试,应先仔细阅读说明书,不能打乱或破坏原有的系统程序。3、自控仪表一般以电子元件和集成电路居多,为此,安装时要做好防静电、防尘、防潮措施。4、要严格区分动力、控制、信号和网络线缆,强电和弱电不能公用电缆;不能公用同一根穿线管,在平行敷设中要保持一定的距离,注意仪表接线端子的正负极等;5、取样管的长短和大小,也会影响测量的精度和测量效果,因此,要选择合适的安装位置,采用合理的取样设备是仪表安装成功与否的关键。6、防雷接地和信号接地是自动化仪表施工中的重要环节,必须
