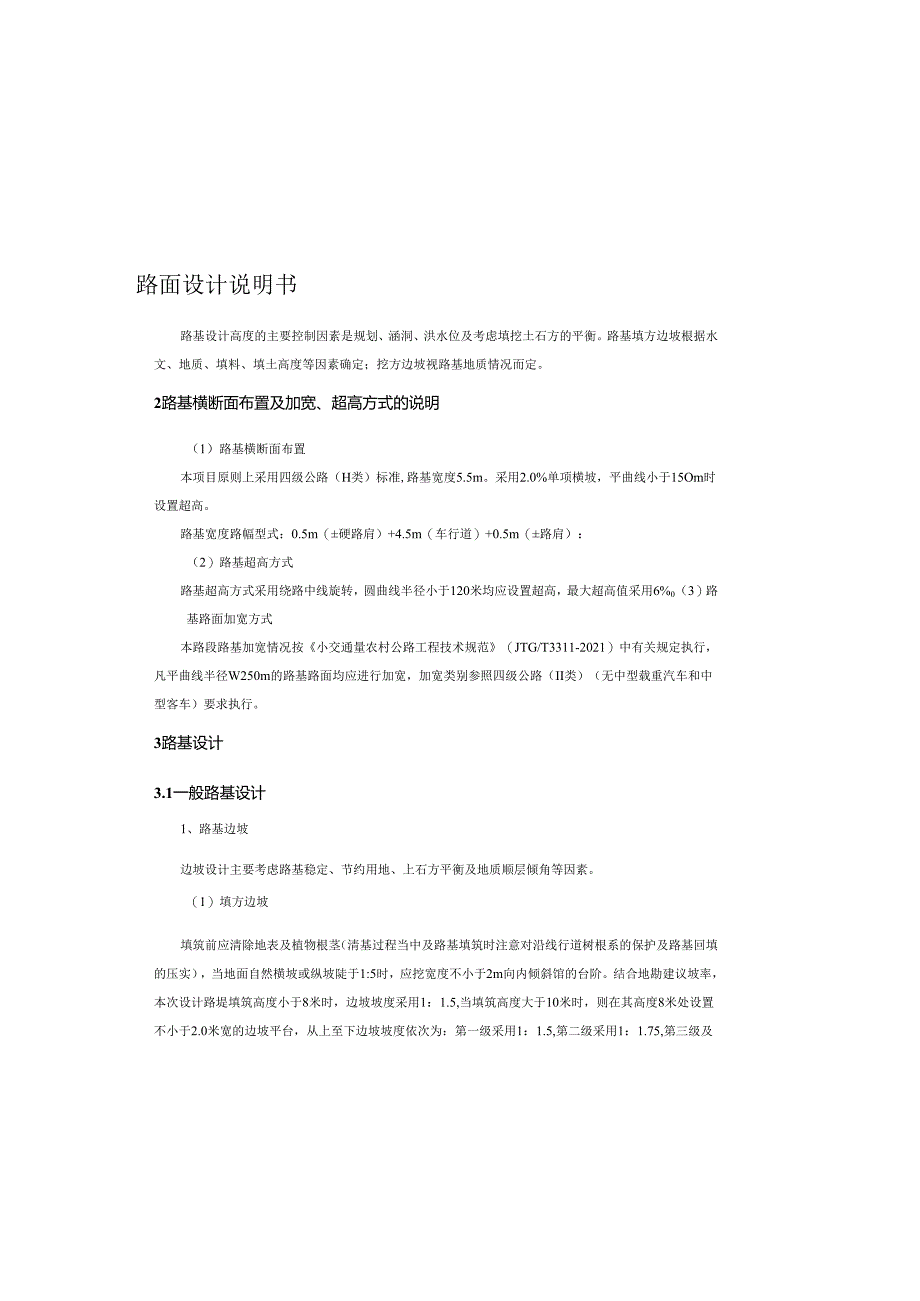

1、路面设计说明书路基设计高度的主要控制因素是规划、涵洞、洪水位及考虑填挖土石方的平衡。路基填方边坡根据水文、地质、填料、填土高度等因素确定；挖方边坡视路基地质情况而定。2路基横断面布置及加宽、超高方式的说明（1）路基横断面布置本项目原则上采用四级公路（H类）标准,路基宽度5.5m。采用2.0%单项横坡，平曲线小于15Om时设置超高。路基宽度路幅型式：0.5m（硬路肩）+4.5m（车行道）+0.5m（路肩）：（2）路基超高方式路基超高方式采用绕路中线旋转，圆曲线半径小于120米均应设置超高，最大超高值采用6%0（3）路基路面加宽方式本路段路基加宽情况按小交通量农村公路工程技术规范（JTG/T331
2、1-2021）中有关规定执行，凡平曲线半径W250m的路基路面均应进行加宽，加宽类别参照四级公路（II类）（无中型载重汽车和中型客车）要求执行。3路基设计3.1一般路基设计1、路基边坡边坡设计主要考虑路基稳定、节约用地、上石方平衡及地质顺层倾角等因素。（1）填方边坡填筑前应清除地表及植物根茎（清基过程当中及路基填筑时注意对沿线行道树根系的保护及路基回填的压实），当地面自然横坡或纵坡陡于1:5时，应挖宽度不小于2m向内倾斜馆的台阶。结合地勘建议坡率，本次设计路堤填筑高度小于8米时，边坡坡度采用1：1.5,当填筑高度大于10米时，则在其高度8米处设置不小于2.0米宽的边坡平台，从上至下边坡坡度依次

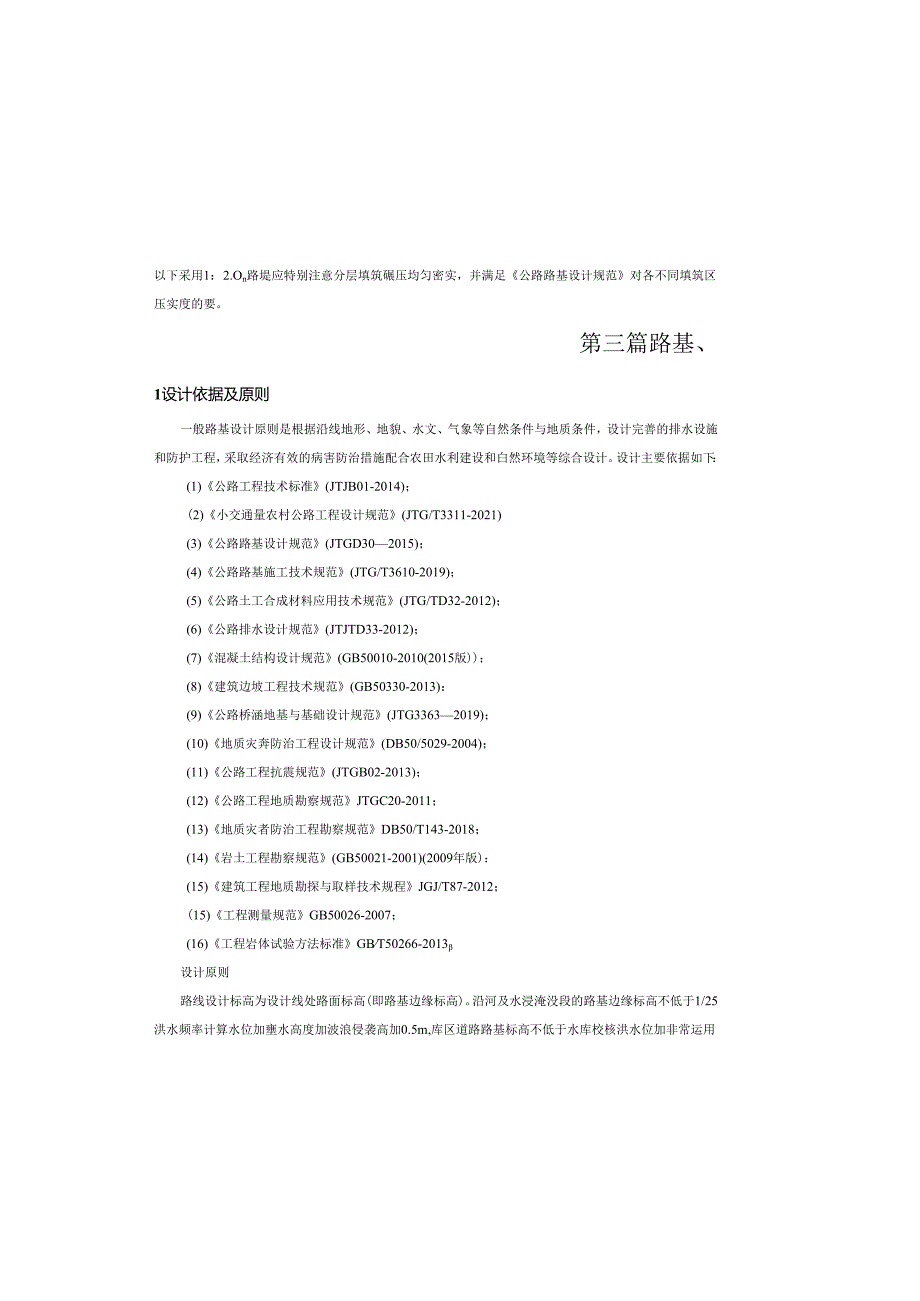

3、为：第一级采用1：1.5,第二级采用1：1.75,第三级及以下采用1：2.On路堤应特别注意分层填筑碾压均匀密实，并满足公路路基设计规范对各不同填筑区压实度的要。第三篇路基、1设计依据及原则一般路基设计原则是根据沿线地形、地貌、水文、气象等自然条件与地质条件，设计完善的排水设施和防护工程，采取经济有效的病害防治措施配合农田水利建设和白然环境等综合设计。设计主要依据如下：(1)公路工程技术标准(JTJB01-2014)；(2)小交通量农村公路工程设计规范(JTG/T3311-2021)(3)公路路基设计规范(JTGD302015)；(4)公路路基施工技术规范(JTG/T3610-2019)；(5
4、)公路土工合成材料应用技术规范(JTG/TD32-2012)；(6)公路排水设计规范(JTJTD33-2012)；(7)混凝土结构设计规范(GB50010-2010(2015版)；(8)建筑边坡工程技术规范(GB50330-2013)：(9)公路桥涵地基与基础设计规范(JTG33632019)；(10)地质灾奔防治工程设计规范(DB50/5029-2004)；(11)公路工程抗震规范(JTGB02-2013)；(12)公路工程地质勘察规范JTGC20-2011；(13)地质灾者防治工程勘察规范DB50/T143-2018；(14)岩土工程勘察规范(GB50021-2001)(2009年版)：(

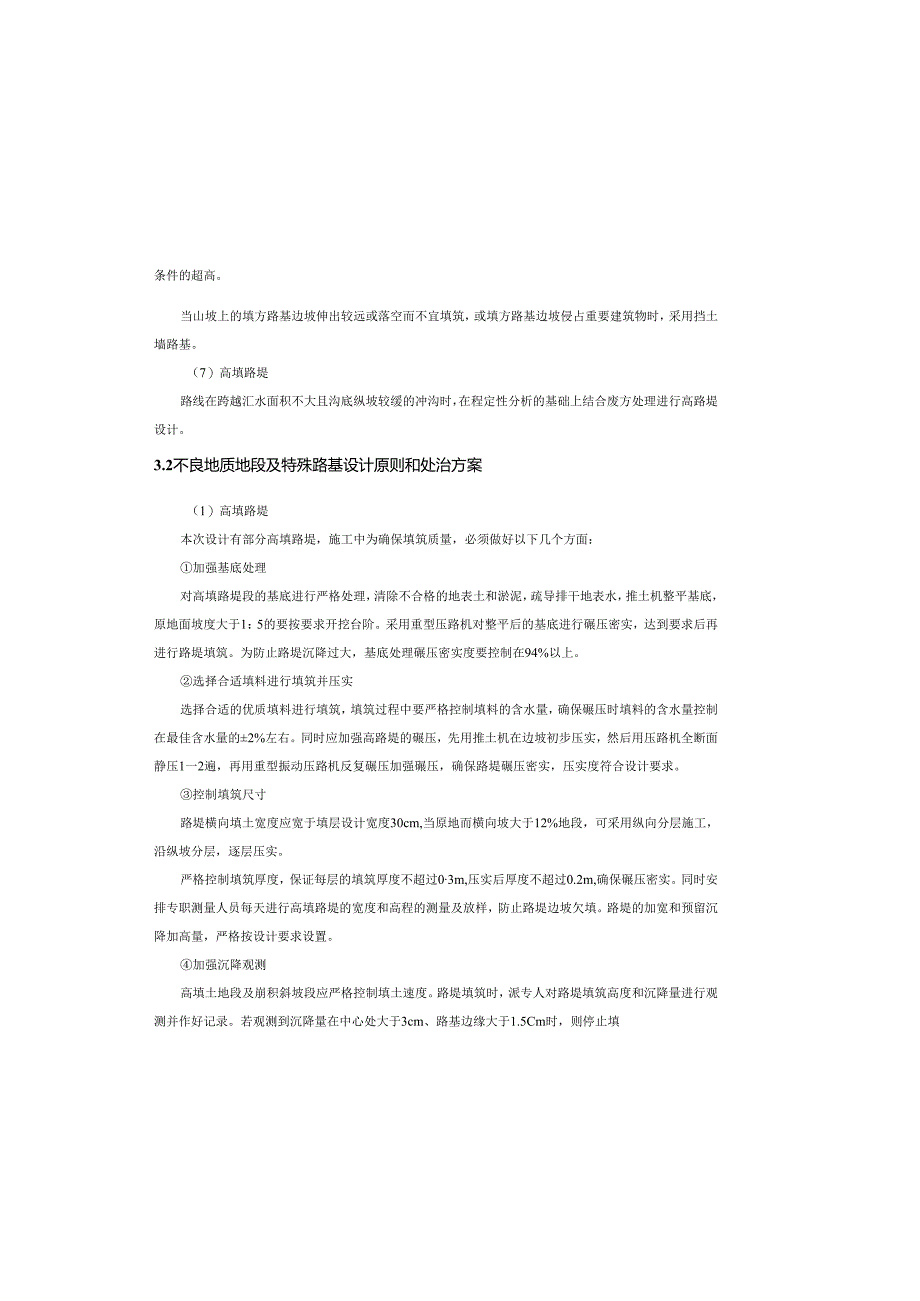

5、15)建筑工程地质勘探与取样技术规程JGJ/T87-2012；(15)工程测量规范GB50026-2007；(16)工程岩体试验方法标准GBT50266-2013设计原则路线设计标高为设计线处路面标高(即路基边缘标高)。沿河及水浸淹没段的路基边缘标高不低于1/25洪水频率计算水位加壅水高度加波浪侵袭高加0.5m,库区道路路基标高不低于水库校核洪水位加非常运用条件的超高。当山坡上的填方路基边坡伸出较远或落空而不宜填筑，或填方路基边坡侵占重要建筑物时，采用挡土墙路基。（7）高填路堤路线在跨越汇水面积不大且沟底纵坡较缓的冲沟时，在程定性分析的基础上结合废方处理进行高路堤设计。3.2不良地质地段及特殊
6、路基设计原则和处治方案（1）高填路堤本次设计有部分高填路堤，施工中为确保填筑质量，必须做好以下几个方面：加强基底处理对高填路堤段的基底进行严格处理，清除不合格的地表土和淤泥，疏导排干地表水，推土机整平基底，原地面坡度大于1：5的要按要求开挖台阶。采用重型压路机对整平后的基底进行碾压密实，达到要求后再进行路堤填筑。为防止路堤沉降过大，基底处理碾压密实度要控制在94%以上。选择合适填料进行填筑并压实选择合适的优质填料进行填筑，填筑过程中要严格控制填料的含水量，确保碾压时填料的含水量控制在最佳含水量的2%左右。同时应加强高路堤的碾压，先用推土机在边坡初步压实，然后用压路机全断面静压1一2遍，再用重型
7、振动压路机反复碾压加强碾压，确保路堤碾压密实，压实度符合设计要求。控制填筑尺寸路堤横向填土宽度应宽于填层设计宽度30cm,当原地而横向坡大于12%地段，可采用纵向分层施工，沿纵坡分层，逐层压实。严格控制填筑厚度，保证每层的填筑厚度不超过03m,压实后厚度不超过0.2m,确保碾压密实。同时安排专职测量人员每天进行高填路堤的宽度和高程的测量及放样，防止路堤边坡欠填。路堤的加宽和预留沉降加高量，严格按设计要求设置。加强沉降观测高填土地段及崩积斜坡段应严格控制填土速度。路堤填筑时，派专人对路堤填筑高度和沉降量进行观测并作好记录。若观测到沉降量在中心处大于3cm、路基边缘大于1.5Cm时，则停止填（2）
8、挖方边坡路基挖方中清除的地表耕植土、淤泥质土、腐质土等除部分用作平交填土绿化或取弃土场还林、还耕外，其余均集中堆放，以利于环保绿化施工单位利用。全线路堤填方利用挖方中的块石土、坡积碎石土、漂卵石土等符合要求的材料填筑，液限大于50,塑性指数大于26的土以及含水量超过规定要求的士不得用作路基填料。路堑边坡设计综合考虑原路的边坡坡率、岩土性质、构造特征、裂隙发育程度、产状、岩体风化程度和开挖高度等因素，本着经济合理、注重环保的原则，确定合理的边坡坡率和边坡防护工程形式。填方边坡1:1.501:1.75,挖方边坡高度小于8m时，素填土、粉质粘土、块石土1:1.25,强风化泥质粉砂岩1:0.51:0.
9、75,边坡高度较大时应分级开挖放坡，分级高度8IOm。（3）纵向填挖交界过渡段纵向填挖交界处应设置过渡段，过渡段采用级配较好的砾（角砾）类土、砂类土、碎石填筑,过渡段长度10-15米。对地面自然横坡陡于1:5的斜坡须开挖成向内倾斜2殁的反向台阶，台阶宽度不得小于2.0米，当覆盖土层厚度小于2.5米时，须清除表层覆土，并在基岩上挖反向台阶，以确保路基稳定；（4）半填半挖斜坡路堤半填半挖斜坡路堤应在填挖交界处路床顶部、底部铺设土工格栅，挖方区土质路床应进行超挖换填处理，填方区优先采用渗水性好的材料填筑。当自然横坡隧于1:5时，采取与纵向填挖交界相同的方式处理。（5）零填路基及土质路堑零填路基对路床
10、范围（即路面底面以下080厘米）填料或表土必须认真处理，当土层最小强度CBR满足规范要求且含水量适度时，可采取翻挖后压实处理；当土层含水量较大时，可通过开沟排水，翻挖晾晒或换填砂岩碎屑或掺入生石灰粉拌合均匀后压实。当土层最小强度CBR不能满足要求时，也应采取换填或掺灰处理，掺灰处理时，生石灰粉掺入量不小于5斩处理后上、下路床压实度均不得小于96%。当挖方路基路床强度指标CBR不符合耍求的或路床含水量过大达不到规定压实度时，必须对路面结构层以下土基进行处理，处理方式及压实度要求同零填路基。（6）挡土墙路基措施，以防飞石伤人。石方开挖严格遵循从上到下顺序逐级开挖，切实做到开挖一级，防护加固一级。待
11、到上一级锚固、加固工程正常发挥加固作用后方可进行下一级开挖作业。4取土、弃土方案及节约用地的措施路堤填料充分利用挖方来解决，挖余和不适宜填料运至指定渣场弃置堆放。5路基压实标准与压实度要求本项目路基填料及路基压实度的有关要求见下表：路基填料及路基压实度要求项目分类路面底面以下深度（m）填料最小强度（CBR）（%）填料最大粒径（cm）压实度填方路基上路床0-0.3510294下路床0.30.8310294上路堤0.87.5315293下路堤1.5以下21590零填及挖方路基0-0.35102940.30.83102946路基、路面排水及防护6.1路基、路面排水路基、路面排水系统由路基边沟、排水沟
12、、路面排水及桥涵排水组成。本项目排水本着整体考虑、局部设计、排水通畅、兼顾环保的原则来布置。1）路基排水为了及时排出从山上汇流下来的水，同时考虑到坡面较陡会有较大的冲刷，必须设置边沟。边沟断面为（宽）40cm（高）40Cm的矩形边沟。具体见路基、路面排水工程数量表。2）路面排水直接由路拱横坡向两侧边沟、排水沟或横向漫流导出路基。（2）特殊路段排水说明1）边沟沟底纵坡本线一般路段沟底纵坡按不小于0.3%控制。筑，待沉降稳定后再行填筑。作好防护和排水施工高路堤填筑前，先对挡土墙或护脚提前砌筑一定的高度，然后开始路堤填筑，整体上挡土墙或护脚施工稍先于路堤填筑施工。墙体砌筑时，要按设计要求设置泄水孔，
13、墙背设置反滤层。在靠近墙背附近的路堤压实，采用轻型压路机碾压，碾压不到的地方，采用振动夯击密实。路堤填筑时，每层表面要留有2%然的排水横坡，防止雨天路基表面积水。路堤填筑完毕，做出临时排水设施，留出一定的路堤沉降时间，待边坡沉降稳定后，及时按设计要求作好防护和排水设施，防止边坡受到冲刷破坏。施工作业要求土方填筑应自上而下水平分层填筑压实，用透水性不良的土填筑时，控制其含水量在最佳压实含水量2%之内。当高于控制值时，采用翻挖晾晒、排水疏干、加灰处理或换填等措施；当低于控制值时采用洒水车洒水润湿后再碾压，在碾压过程中如出现“弹簧上”现象时，采用暂缓碾压、开槽晾晒、换灰换填等措施处理。熄筑质量控制每
14、层填筑碾压后，按照规范规定要求用灌砂法或环刀法测定填筑密实度，检验合格后，才进行上一层的填筑施工。(2)路整1)土方开挖土方开挖以机械为主，分段进行。每段自上而下分层开挖，并及时用人工配合挖掘机整刷边坡。雨季开挖土路堑时，分层进行开挖，每层底面设大于懈的纵坡，挖方边坡沿边坡预留30Cm厚，待雨后再整修到设计边坡线，开挖路基在距路槽顶面30cm时停止开挖，待雨季后再挖到设计标高。居民区附近开挖土方时，采取有效措施保证居民及施工人员的安全，并为附近居民的生活提供临时便道或便桥。2)石方开挖石方采取爆破开挖，爆破施工时一定要对该路段进行封闭。在进行施工时要采取防护保护沿墙长每隔10l5m和与其它建筑
15、物连接处应设置伸缩缝，在基底的地层变化处，应设置沉降缝。伸缩缝和沉降缝可合并设置，缝宽0.02-0.03m.缝内沿墙的内、外、顶三边填塞沥青麻絮或沥青木板，塞入深度不小于0.15m。沿墙高和墙长应设置泄水孔，按上下左右每隔23m交错布置。折线墙背的易积水处亦应设置。泄水孔采用直径0.1Om的PVC管安装。最下一排泄水孔应高出地面0.3m,而在没水地区的挡土墙应设置在常水位以上0.3m,并对设计水位+0.5m以下的填料采用透水性材料（如碎石）。为防止泄水孔堵塞，在泄水孔进水端设置反滤层。当墙后渗水量较大或在集中水流处（如泉水等），为了减少动水压力对墙身的影响，应加密、加大泄水孔尺寸或增设纵横向地下排水设备（如渗水暗沟等）。其出水口下部应采取措施，防止水流冲空基础。挡墙基底倒坡应按设计要求设置，以保证墙体的稳定性。挡土墙基础应置于坚实的土基中或岩石上，墙趾外襟边宽度要求详见挡墙标准断面设计图。修筑在斜坡地面上的挡土墙，基础前趾埋入地面的深度和距地表的水平距离，应符合下表规定。基础前趾埋
