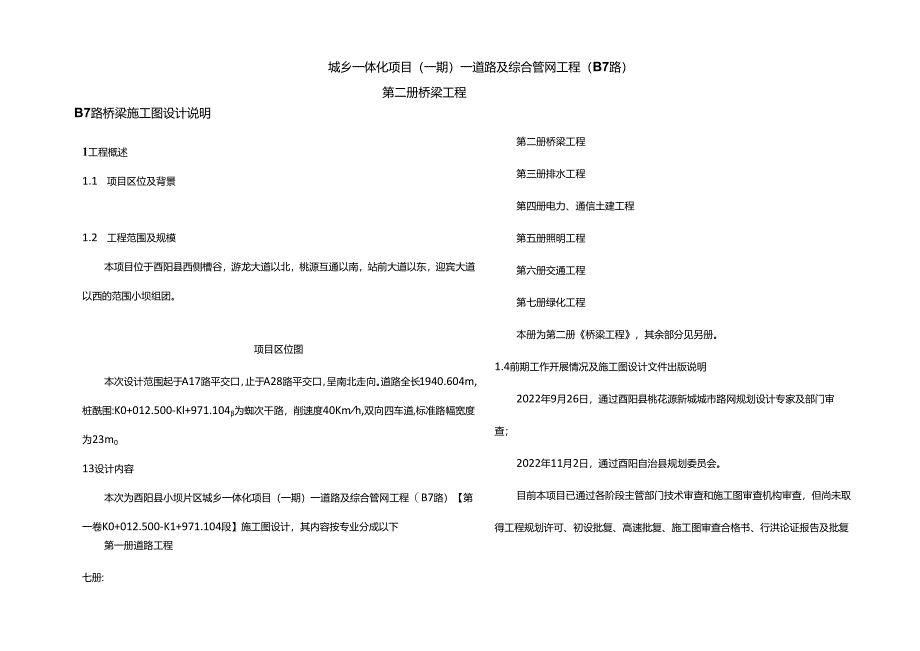

1、城乡一体化项目（一期）一道路及综合管网工程（B7路）第二册桥梁工程B7路桥梁施工图设计说明1工程概述1.1 项目区位及背景1.2 工程范围及规模本项目位于酉阳县西侧槽谷，游龙大道以北，桃源互通以南，站前大道以东，迎宾大道以西的范围小坝组团。项目区位图本次设计范围起于A17路平交口，止于A28路平交口，呈南北走向。道路全长1940.604m,桩酰围:K0+012.500-Kl+971.104为蜘次干路，削速度40Kmh,双向四车道,标准路幅宽度为23m013设计内容本次为酉阳县小坝片区城乡一体化项目（一期）一道路及综合管网工程（B7路）【第一卷K0+012.500-K1+971.104段】施工图
2、设计，其内容按专业分成以下第一册道路工程第二册桥梁工程第三册排水工程第四册电力、通信土建工程第五册照明工程第六册交通工程第七册绿化工程本册为第二册桥梁工程，其余部分见另册。1.4前期工作开展情况及施工图设计文件出版说明2022年9月26日，通过酉阳县桃花源新城城市路网规划设计专家及部门审查；2022年11月2日，通过酉阳自治县规划委员会。目前本项目已通过各阶段主管部门技术审查和施工图审查机构审查，但尚未取得工程规划许可、初设批复、高速批复、施工图审查合格书、行洪论证报告及批复七册:等正式批复文件，后期仍存在调整可能。混凝土结构通用规范(GB55008-2021)公路工程技术标准(JTGB01-

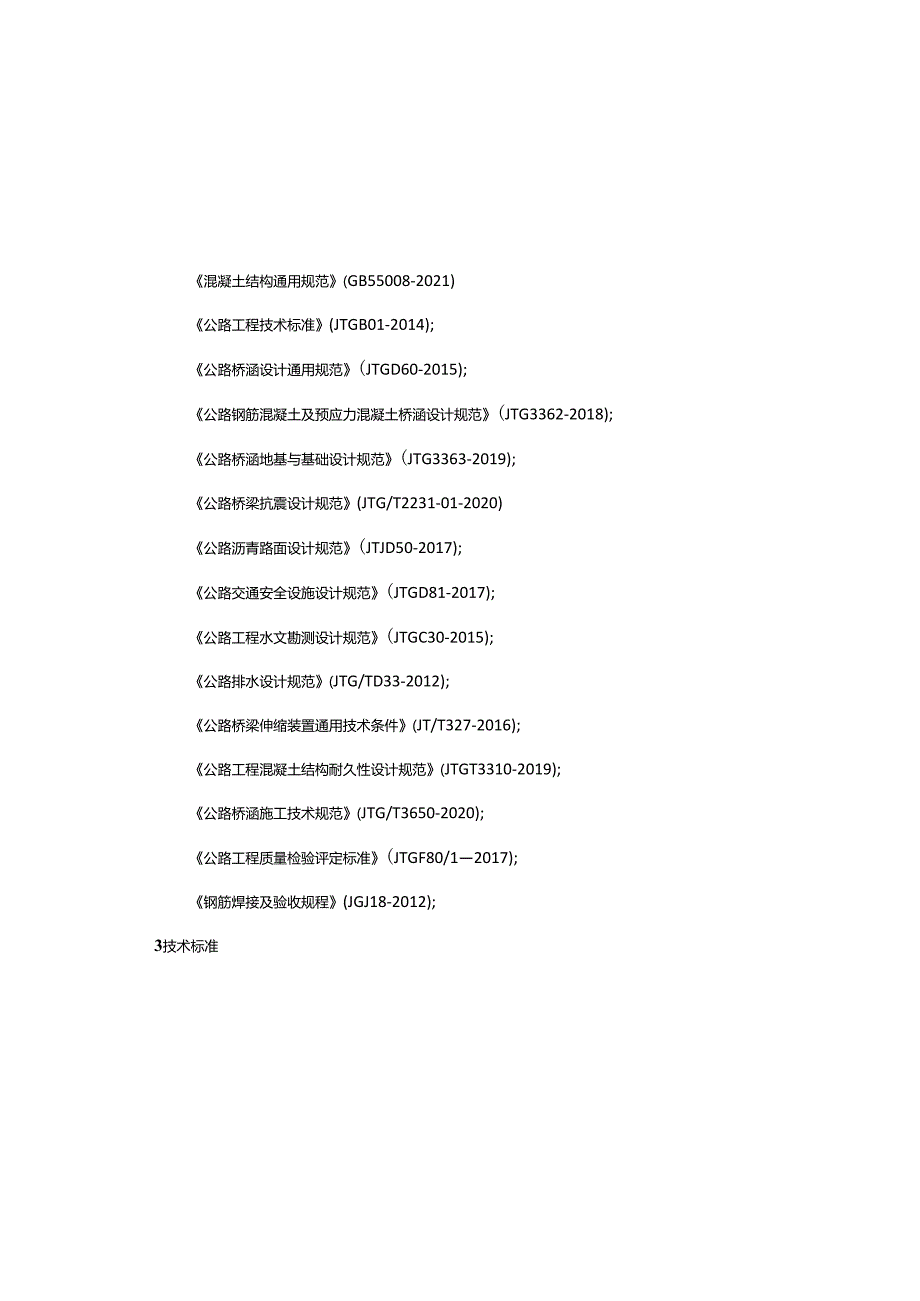

3、2014);公路桥涵设计通用规范(JTGD60-2015);公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG3362-2018);公路桥涵地基与基础设计规范(JTG3363-2019);公路桥梁抗震设计规范(JTG/T2231-01-2020)公路沥青路面设计规范(JTJD50-2017);公路交通安全设施设计规范(JTGD81-2017);公路工程水文勘测设计规范(JTGC30-2015);公路排水设计规范(JTG/TD33-2012);公路桥梁伸缩装置通用技术条件(JT/T327-2016);公路工程混凝土结构耐久性设计规范(JTGT3310-2019);公路桥涵施工技术规范(JTG/T3
4、650-2020);公路工程质量检验评定标准(JTGF80/12017);钢筋焊接及验收规程(JGJ18-2012);3技术标准道路等级：城市次干路；设计车速：40kmh;应本项目业主要求，出版本次施工图设计文件，若后期与行政或行业主管部门审批意见出现冲突，非我公司原因造成方案调整和返工的，我公司不承担相应责任。2设计依据及设计规范2.1 设计依据(1)本项目勘察设计合同；(2)酉阳土家族苗族自治县城乡总体规划(2008-2020);(3)酉阳自治县小坝组团(桃花源新城)控制性详细规划；(4)桃源康养小镇(桃源康养基地二期)项目(河道改道工程)施工图；(5)酉阳县小坝片区棚户区改造项目(一期)
5、片区至三片区道路工程(塘花大道一期)施工图；(6)游龙大道竣工实测地形图；(7)本项目范围1:500实测地形图；(8)地质详细勘察报告2.2 设计规范城市桥梁设计规范(CJJ11-2011)(2019版)；城市桥梁抗震设计规范(CJJ166-2011);城市道路交通设施设计规范(GB50688-2011)(2019版)；城市桥梁工程施工与质量验收规范(CJJ2-2008);勘察区属亚热带湿润季风气候区，具有四季分明而季差大，春早、夏热、秋冬多绵雨；雨量充沛而分布不均，日照少、湿度大、云雾多，无霜期长的气候特点，多年平均气温17.9。（：，最热月为7、8两月，最冷月为1月，极端最高气温达40（2
6、006年7月29日），极端最低气温-7.1（2008年1月20日根据近30年的气象资料，区内多年年平均降水量1350mm,年最大降水量1550mm（1982年），最大日降水量204.8mm（1976年8月28日），多年平均最大日降水量114.2mm;降雨集中在每年59月，占全年降水量的71%,冬季降雨较少。场地主要为偏西北风,夏季偏南风略占优势。多年平均蒸发量1029.3mm,年平均风速1.72.0ms,瞬时最大风速18.9ms.场地气候全年可施工作业。水文：场地南东侧有一小河沟（干河沟），河宽约16.00-20.0m,河沟中部已修建河提，河提修建后河沟净宽度为IOm左右，拟建道路与干河沟相交
7、位置,河底标高为866.00-866.60m,勘察期间为干涸状态。根据防洪标准（GB50201-2014）,结合酉阳土家族苗族自治县城市总体发展规划、酉阳土家族苗族自治县国民经济和社会发展九五”计划和2010年发展规划和重庆市酉阳县县城防洪总体规划报告，项目区位于酉阳新城小坝组团，为城市规划区,工程设计洪水标准采用20年一遇防洪标准。2.3 地形、地貌拟建场地地貌属山前平原地貌，地貌成因为山麓斜坡堆积，主要地质作用为山桥面组成：标准断面宽26.5m（双向四车道、人彳亍道及侧护栏）；桥面横坡：车行道双向横坡1.5%,人行道反向横坡2.0%;环境类别：11类；设计基准期：100年；设计使用年限：桥
8、梁主体结构100年；栏杆、伸缩握、支座：15年；设计安全等级：一级，结构重要性系数o=ll；设计汽车荷载：城-A级；人群荷载：按城市桥梁设计规范（CJJ11-2011）（2019版）进行计算；温度荷载：按公路桥涵设计通用规范（JTGD60-2015）进行计算；抗震设防标准：按城市桥梁抗震设计规范（CJJ166-2011）,本工程桥梁抗震设防类别为丙类（地震动加速度峰值A为0.05g）,抗震设防烈度6度，抗震构造措施按7度设防；护栏防撞等级：SB级；通航标准：无通航要求；设计洪水频率：50年一遇；桥下净空：车行4.5m,人行2.5m.4建设条件（摘自详勘报告）4.1气象水文主要有2组优势裂隙，其
9、特征分述如下：产状19521027685。，优势裂隙产状20381,间距1.52.5m,张开12mm,延伸长一般11.5m。裂隙呈微张状，表面粗糙，岩屑充填，结合度差，属硬性结构面；裂隙产状287302oz64-75。，优势裂隙产状295269。，间距1.52.5m,张开12.5mm,延伸长一般152.0mo裂隙呈微张状，表面粗糙，岩屑充填，结合度差，属硬性结构面。区内无断层及构造破碎带通过。场区未见次级褶皱及断层，构造简单，裂隙不发育。4.3.2地层岩性据钻探揭露，工程区内地层主要为第四系全新统冲洪积层(Q4alpl)粉质黏士,见少量第四系全新统人工素填士(Q4ml),基岩为寒武系上统耿家店
10、组(3g)白云质灰岩。其特征由新至老，由上至下分述如下：(1)素填土：杂色，主要由白云岩块、碎石及粉质黏土组成，其中块碎石含量一般2055%,块径为20100mm,松散-稍密状,稍湿，主要分布于住宅区密集处，为居民区修建院坝及房子形成，属抛填,堆填时间为5年左右，现场钻探施工揭露厚度0.80(ZK46)2.41(ZK70)(2)第四系全新统冲洪积(Q4al+pl)粉质黏土：黄褐色灰褐色，可塑状，含约510%碎石角砾。稍有光泽,干强度中等，韧性中等，无摇震反应。上部约谷洪流冲洪积为主，夹有山坡面流坡积作用，线路区多为原始地貌，场区局部人类活动频繁地段原始地形遭到破坏。地形总体东高西低，地形标高地
11、形标高866.58m876.22m,相对高差约9.64m地形坡角一般为3100o地形地貌条件中等复杂。4.3地质条件4.3.1 地质构造拟建工程场地位于酉阳向斜西翼，岩层呈单斜产出，其岩层优势产状95。Nl2。，工程区无基岩出露，据场地附近地表调查，层面间距1255mm不等，张开38mm,表面起伏粗糙，无胶结，未见有泥痕及泥化夹层。综合判定其岩层层面结合度差，属硬性结构面。构造纲要示意图提，河提修建后河沟净宽度为IOm左右，拟建道路与干河沟相交位置，河底标高为866.00-866.6Om,勘察期间为干涸状态。调查访问，河流常年处于干涸状态（由于上游修建水库，导致河沟干涸上游已建水库为一级和二级
12、水库，一级水库修建时间三十年以上，二级水库修建十年以上，据访问，从水库修建至今泄洪一次，为2017年8月丰水季节泄洪，泄洪时干河沟水深为1米左右，干河沟的沟底河床高程约866.00-866.60m,泄洪时干河沟水位高程约867.00-867.60m,泄洪时长为2-3天，据调查访问，干河沟三十年来就泄过一次洪，常年处于干涸状态。根据防洪标准（GB50201-2014）,结合酉阳土家族苗族自治县城市总体发展规划、酉阳土家族苗族自治县国民经济和社会发展九五计划和2010年发展规划和重庆市酉阳县县城防洪总体规划报告，项目区位于酉阳新城小坝组团，为城市规划区，工程设计洪水标准采用20年一遇防洪标准。现干
13、河沟河岸整治工程正处于设计阶段,与拟建道路相交位置河沟整治设计河底标高为863.13m,河道25年一遇洪水位为865.47m（设计提供），拟建桥梁梁底标高为866m0据干沟附近钻探揭露，干沟中及其两岸分布土层为粉质黏土、圆砾土，粉质黏土为相对隔水层，圆砾土为透水层，其渗透性较强，干沟地表水与场地地下水有较强的水力联系，泄洪期干沟地表水将对场地地下水进行补给，故地表水对拟建场地影响中等。0.30.5m为耕植土，含少量植物根茎。与圆砾土互层，现场钻探施工单层揭露厚度0.81(ZK73)11.70(ZK74)(3)第四系全新统冲洪积(Q4al+pl)圆砾土：黄褐色,中密，圆砾母岩成分主要为灰岩、白云
14、质灰岩。多为中风化灰岩、白云岩，少量强风化岩石。其中粒径220mm的含量2335%,2080mm的含量1530%,磨圆度较好,级配较好，多呈亚圆状，少量次菱状，分布不均。主要填充物为粉质黏土，局部含少量细砂、粗砂。全填充。与圆砾土互层，现场钻探施工单层揭露厚度0.71(ZK75)10.70(ZK78).(4)寒武系上统耿家店组(3g)白云质灰岩(盐酸滴定法监测)：浅灰色，隐晶结构，中厚层状构造，主要由碳酸盐、方解石等矿物组成。中等风化岩体结构类型为块状及层状结构，主要结构面类型为层面及裂隙面，结构面结合程度差，为较完整岩体。主要分布于场地东侧山体处及土层下部，本次勘察深度范围内未揭露。拟建线路
