1、回复：是，已修改为项目申请报告方案。8）补充主要处理工艺设备（构建筑物）参数的计算依据。回豆：己在说明中增加“451现状污水厂构筑物参数”，补充一二期现状主要构筑物的尺寸参数、运行参数，并作为本次工艺设计参数的参考依据。9）P243,与节能批复的折合标煤数系数不一致。回夏：初步设计说明中内容为通过节能型工艺设备措施实施后，能够减少用电量约68.09万千瓦时/年；节能批复为该项目年综合能源消费量。10）工艺流程图中生物池到污泥泵房流向标注有误。粗栅格及提升泵房出口管径1200与系统图不一致，泵出口900与阀门直径800不一致。回夏：已修改工艺流程图：修改DN1200管径至DN1400,11）外回
2、流泵功率与初步设计文字描述不致105kw130kw.回复：已修改，功率为105kW.12）浓缩池工艺图附图不一致、错乱，均质池？溢流管、进泥管、排泥管等管径多种数据不一致回豆：为污泥储泥池，已复核溢流管、进泥管、排泥管管径。13）文本中标准规范补充厌氧-缺氧-好氧活性污泥法污水处理工程技术规范HJ576-2010：城市污水再生利用景观环境用水水质（GB189212002）已过期，需更新：城镇给水排水技术规范已作废，需删除。14）补充环境影响评价报告及批复文件。15）补充水土保持评价报告。16）补充危大工程相关内容。17）本工程一二期均设置有滤池，请复核在高效沉淀池和接触消毒池之间是否需要增加滤
3、池，保证出水水质达到一级A标准。18）补充再生水现状及规划。19）根据室外排水设计标准第4.1.19条，分流制污水系统的雨季设计流量应在旱季设计流量基础上，根据调查资料增加截流雨水量。20）消防章节补充建筑防火通用规范GB55037-2022和消防设施通用规范污水处理厂三期扩建工程施工图设计总说明1设计依据1、合川污水处理厂三期扩建工程初步设计文件中国市政工程中南设计研究总院有限公司2023年08月2、污水处理厂厂区1：500地形图3、合川污水处理厂三期扩建工程地质勘察纲要（详勘）西北综合勘察设计研究院2023年9月2初步设计意见及执行情况（1）工艺部分1）文本序号编写前后建议一致统一，编写规
4、则较乱。回复：己统一文本序号及编号。2）依据中建议补充长江经济带发展纲要成渝双城经济圈发展规划回复：已按意见补充相关依据。3）前阶段是可研，还是项目申请报告？设计附件中没有提及可研报告。回复：前阶段为项目申请报告阶段。4）但P4中描述为可研，P99方案一（原可研方案），P254提及可研估算。回复：已修改为“项目申请报告”。5）人口预测，现实国家的人口出生率成下降趋势，人口预测应该要有更充分依据。回复：项目前期对接合川区统计局，收集人U数据，科学预测人口，符合规划及现状人口变化趋势。6）主要处理工艺论证应该在前阶段工作中（核准报告或者可研）进行了论证，建议在初步设计阶段不需再用大量篇幅论证。回复

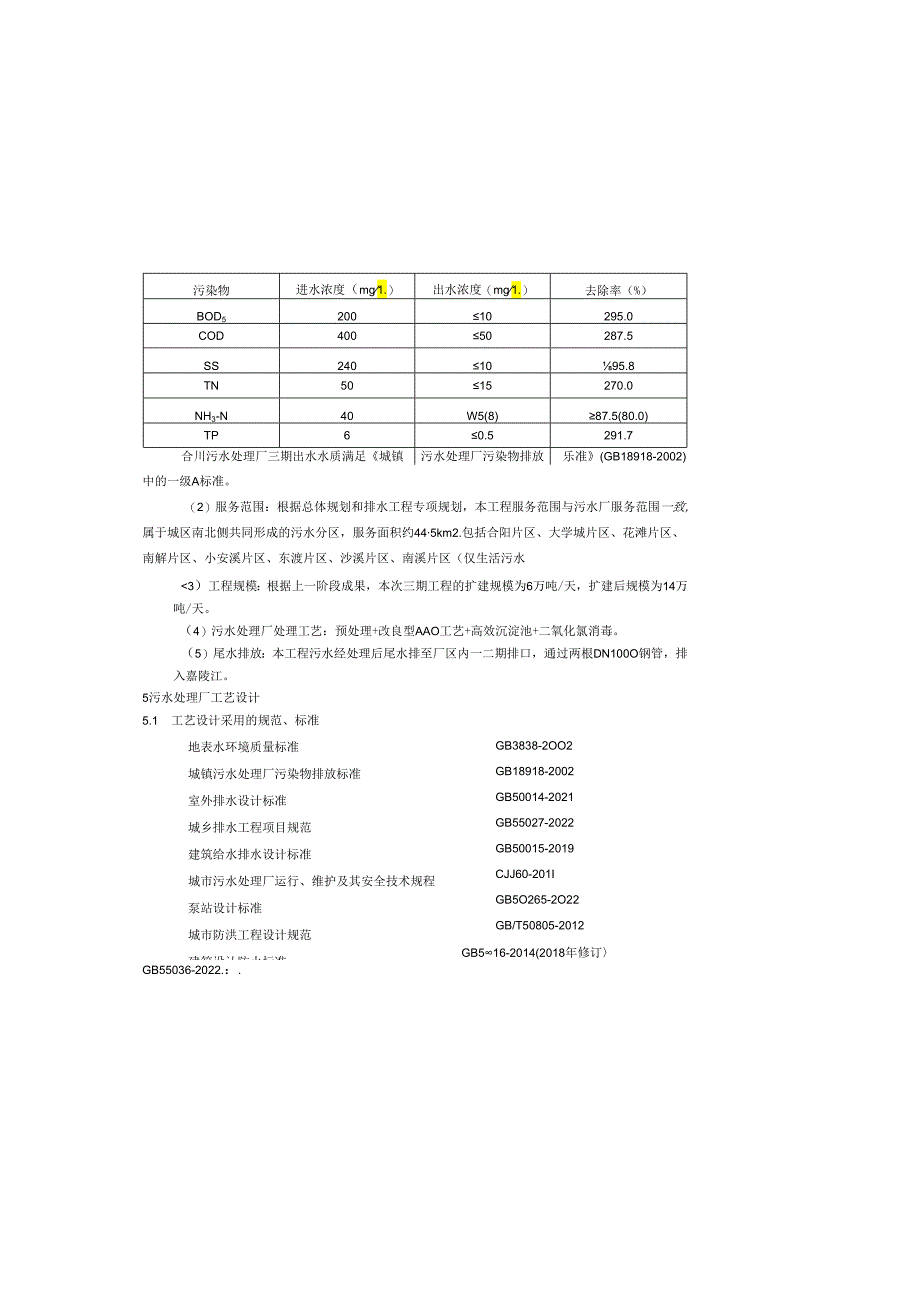

5、：已删减“452”、“4.5.5污水二级处理工艺”、“4.5.6污水深度处理工艺”中工艺论证相关内容。7） P63458”采用该方案作为本工程的建设方案，与初步设计说明方案保持一致”，是否与项目前阶段报告方案一致？污染物进水浓度（mg1.）出水浓度（mg1.）去除率（%）BOD520010295.0COD40050287.5SS2401095.8TN5015270.0NH3-N40W5(8)87.5(80.0)TP60.5291.7合川污水处理厂三期出水水质满足城镇污水处理厂污染物排放乐准(GB18918-2002)中的一级A标准。（2）服务范围：根据总体规划和排水工程专项规划，本工程服务范围
6、与污水厂服务范围一致,属于城区南北侧共同形成的污水分区，服务面积约445km2.包括合阳片区、大学城片区、花滩片区、南解片区、小安溪片区、东渡片区、沙溪片区、南溪片区（仅生活污水3）工程规模：根据上一阶段成果，本次三期工程的扩建规模为6万吨/天，扩建后规模为14万吨/天。（4）污水处理厂处理工艺：预处理+改良型AAO工艺+高效沉淀池+二氧化氯消毒。（5）尾水排放：本工程污水经处理后尾水排至厂区内一二期排口，通过两根DN100O钢管，排入嘉陵江。5污水处理厂工艺设计5.1 工艺设计采用的规范、标准地表水环境质量标准城镇污水处理厂污染物排放标准室外排水设计标准城乡排水工程项目规范建筑给水排水设计标
7、准城市污水处理厂运行、维护及其安全技术规程泵站设计标准城市防洪工程设计规范建筑设计防火标准GB3838-2OO2GB18918-2002GB50014-2021GB55027-2022GB50015-2019CJJ60-201IGB5O265-2O22GB/T50805-2012GB516-2014(2018年修订GB55036-2022.：.21)补充现状污水厂的综合管线图，注意各期管网之间的衔接和避让，厂区雨水管网应结合海绵城市进行设计。回复：已在本期扩建综合管线图中显示现状综合管线。本期综合管线在设计过程中(2)海绵城市1)2.3章节，明确本次工程，4期项目以及整个地块的海绵城市指标分配
8、。回复：已在“7.14.2”中补充地块分期指标分配表。2) 3.1章节，补充绿色屋顶和透水铺装的结构型式说明，透水铺装宜采用全透水结构，并设置排水盲管。回复：已在说明中补充相关说明。3) 3.2章节，露天水池控制雨量宜纳入指标计算。回复：已纳入4) 1.ID设施平面布置图中，补充透水铺装排水盲管平面布置。回复：已补充透水盲管平面布置图.5)雨水径流组织图中，补充雨水花园进水方式。校核雨水花园进水沟底标高、溢流水位、底部标高和外部地坪标高能否保证雨水花园设计蓄水深度。回复：已补充雨水花园进水方式，采用进水沟底标高及溢流标高等相关标高数据。6)补充透水铺装、绿色屋顶大样图。回复：已补充透水铺装及绿
9、色屋顶大样图。3施工图主要设计内容本工程按照近期2028年6万m3/d扩建，扩建后总规模达到14万m3/d.厂区主要建设内容为：粗格栅及提升泵房、细格栅及旋流沉砂池、改良型AAO生物池、矩形二沉池、高效沉淀池、接触消毒池及回用水泵房、污泥储泥池、污泥脱水机房、鼓风机房及配电间、加氯加药间、生产保卫室等。4污水处理车间工艺设计概述(1)设计进出水水质合川污水处理厂三期扩建工程设计进出水水质系统构/定筑物展设规模接触消毒池及中水回用泵房6万m3d鼓风机房土建12万m3d,设备6万m3d加药加氯间土建12万m3d,设备6万m3d除奥除臭生物滤池6万m3d污泥处理污泥储泥池6万m3d污泥脱水车问6万m
10、3d摘助建筑生产保卫室1座本工程采用国家2000大地坐标系，1985国家高程基准。5.3污水处理构筑物工艺设计设计水量：平均日Q=600m3d=2500m3h;最高时设计流量Qmax=3750m3h:污水总变化系数KZ=I.5；雨季流量：通过对污水厂雨季处理水量数据进行分析统计，降雨时污水处理量9.6万m3d,非降雨时污水处理量约&2万m3d,增加比例约17%,因此本次考虑的雨季设计流量增加量20%。即雨季流量为：3750+0.22500=4250m3h5.3.1粗格栅及进水泵房a功能：拦截进厂污水中的大块杂物及漂浮物，以保护污水提升泵的正常工作。潜水泵提升进厂污水。b设计流量雨季流量Ql=4
11、250m3h：C主要工程内容：粗格栅间与提升泵房合建，采用圆形结构形式，内径为15.5m。(1)粗格栅间设计流速：过棚流速0.8ms,栅条间距：20mm。设2台钢丝绳牵引格栅除污机，每道机械粗格栅设备宽1.4m,渠道宽1.4m,栅前水深消防给水及消火栓系统技术规范GB50974-2014总图制图标准GBf5OIO3-2OIO城市污水处理厂工程质量验收规范GB50334-2017给水排水管道工程施工及验收规范GB50268-28建筑机电工程抗震设计规范GB50981-2014工业企业噪声控制设计规范GBT50087-2013膜生物法污水处理工程技术规范HJ2010-2011城市给水工程项目规范G
12、B55026-2022建筑与市政工程抗震通用规范GB55002-2021建筑节能与可再生能源利用通用规范GB55015-2021建筑给水排水与节水通用规范GB55020-2021消防设施通用规范GB55036-2022室外给水排水和燃气热力工程抗震设计规范GB5(X)32-2003给水排水构筑物工程施工及验收规范GB50141-28办公建筑设计标准JGJrr672019宿舍建筑设计规范JGJ36-2005宿舍、旅馆建筑项目规范GB55O25-2O22建筑给水排水制图标准GB/T50106-2010其它相关的国家标准和设计规范5.2工艺设计概况污水厂厂区扩建工程设计按规模6万吨/天一次性建成:污
13、水处理厂构（建）筑物筑物列表系统构/建筑物建设规模污水处理粗格根及提升泵房士速12万m3d,设备6万m3d细格栅问及旋流沉砂池6万m3d改良型A/A/O生物池6万m3d矩形二沉池6万m3d高效沉淀池6万m3d运行：根据格栅前后水位差或时间控制格栅运行，自动或人工控制。(2)旋流沉砂池功能：去除污水中粒径较小(d0.2mm)的颗粒,使无机砂粒与有机物分离开来，便于后续生化处理。设计参数设计流量=雨季设计流量4250m3h;分组：1组2座，单座QmaX=2125m3h旋流沉砂池直径为4.87m,总池深550m,砂斗直径1.5m,砂斗深度2.OOm,每座池中间设有一台自吸式提砂泵，砂水混合物输送至砂
