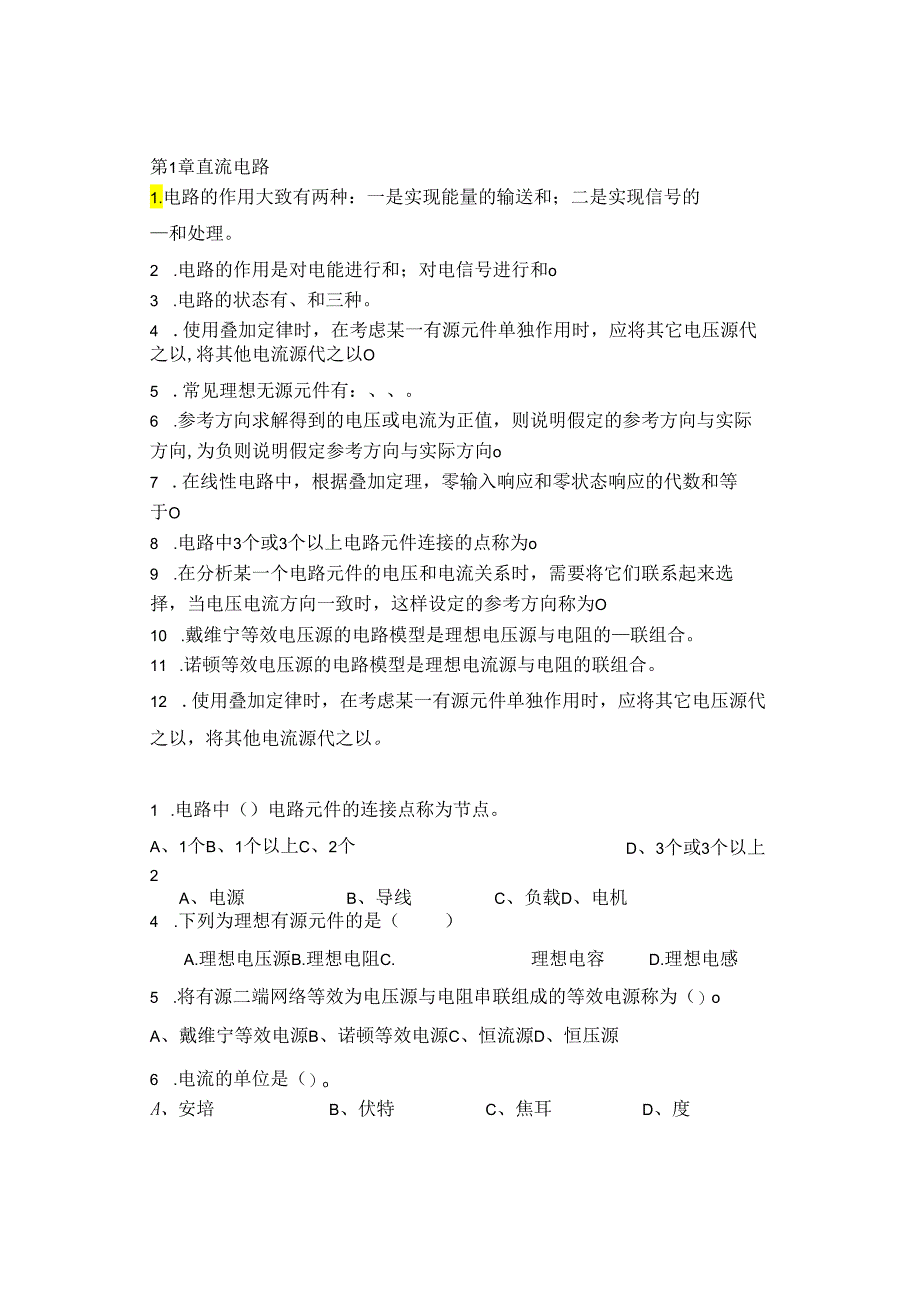

1、第1章直流电路1.电路的作用大致有两种：一是实现能量的输送和；二是实现信号的和处理。2 .电路的作用是对电能进行和；对电信号进行和o3 .电路的状态有、和三种。4 .使用叠加定律时，在考虑某一有源元件单独作用时，应将其它电压源代之以,将其他电流源代之以O5 .常见理想无源元件有：、。6 .参考方向求解得到的电压或电流为正值，则说明假定的参考方向与实际方向,为负则说明假定参考方向与实际方向o7 .在线性电路中，根据叠加定理，零输入响应和零状态响应的代数和等于O8 .电路中3个或3个以上电路元件连接的点称为o9 .在分析某一个电路元件的电压和电流关系时，需要将它们联系起来选择，当电压电流方向一致时
2、，这样设定的参考方向称为O10 .戴维宁等效电压源的电路模型是理想电压源与电阻的联组合。11 .诺顿等效电压源的电路模型是理想电流源与电阻的联组合。12 .使用叠加定律时，在考虑某一有源元件单独作用时，应将其它电压源代之以，将其他电流源代之以。1 .电路中（）电路元件的连接点称为节点。D、3个或3个以上A、1个B、1个以上C、2个2 .下列选项是电动势的单位是哪一个？（）A、伏B、安C、伏安D、欧3 .以下哪个元件不是构成电路的必要元件？（）A、电源B、导线C、负载D、电机4 .下列为理想有源元件的是（）A.理想电压源B.理想电阻C.理想电容D.理想电感5 .将有源二端网络等效为电压源与电阻串

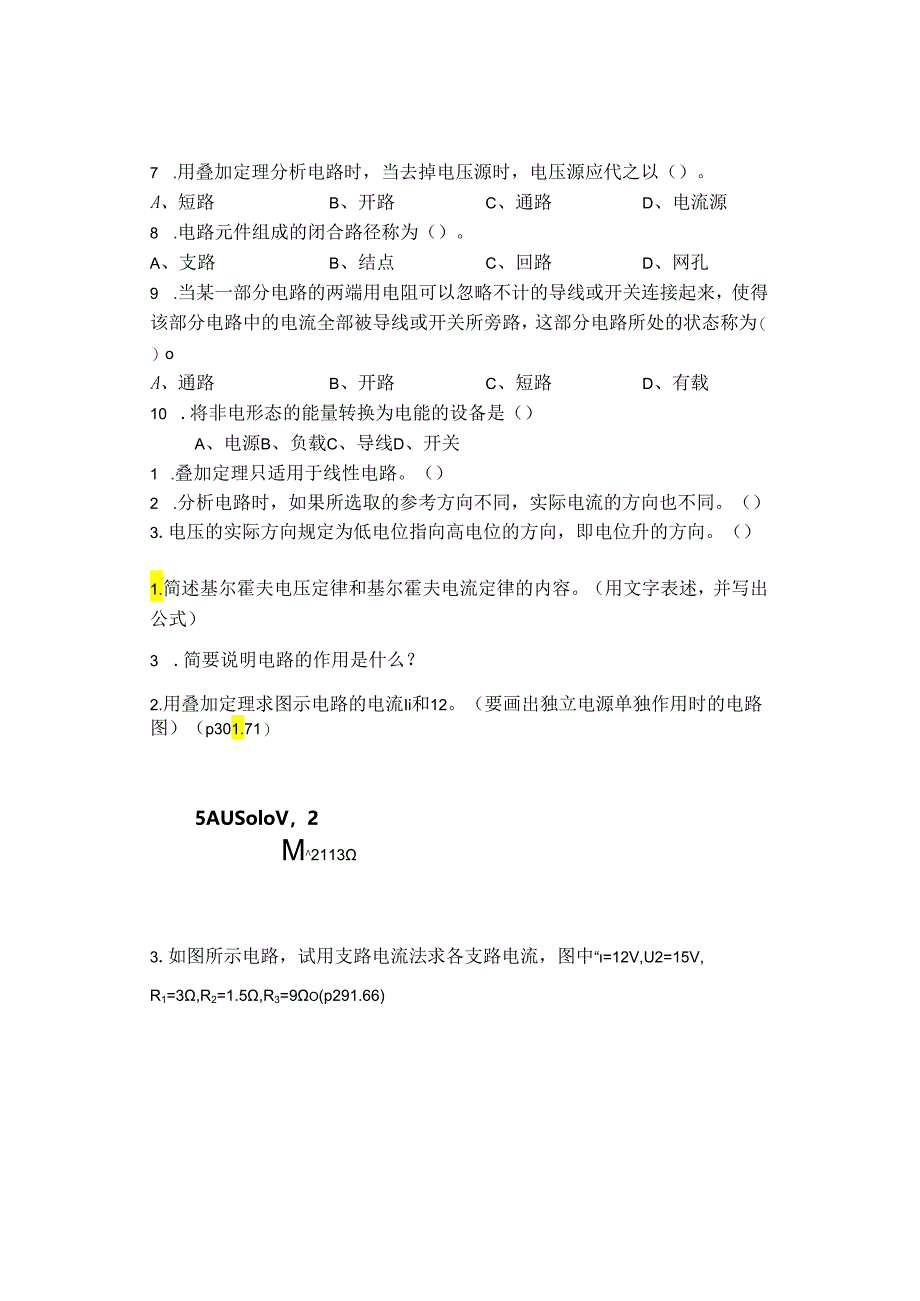

3、联组成的等效电源称为（）oA、戴维宁等效电源B、诺顿等效电源C、恒流源D、恒压源6 .电流的单位是（）oA、安培B、伏特C、焦耳D、度7 .用叠加定理分析电路时，当去掉电压源时，电压源应代之以（）。A、短路B、开路C、通路D、电流源8 .电路元件组成的闭合路径称为（）。A、支路B、结点C、回路D、网孔9 .当某一部分电路的两端用电阻可以忽略不计的导线或开关连接起来，使得该部分电路中的电流全部被导线或开关所旁路，这部分电路所处的状态称为（）oA、通路B、开路C、短路D、有载10 .将非电形态的能量转换为电能的设备是（）A、电源B、负载C、导线D、开关1 .叠加定理只适用于线性电路。（）2 .分析

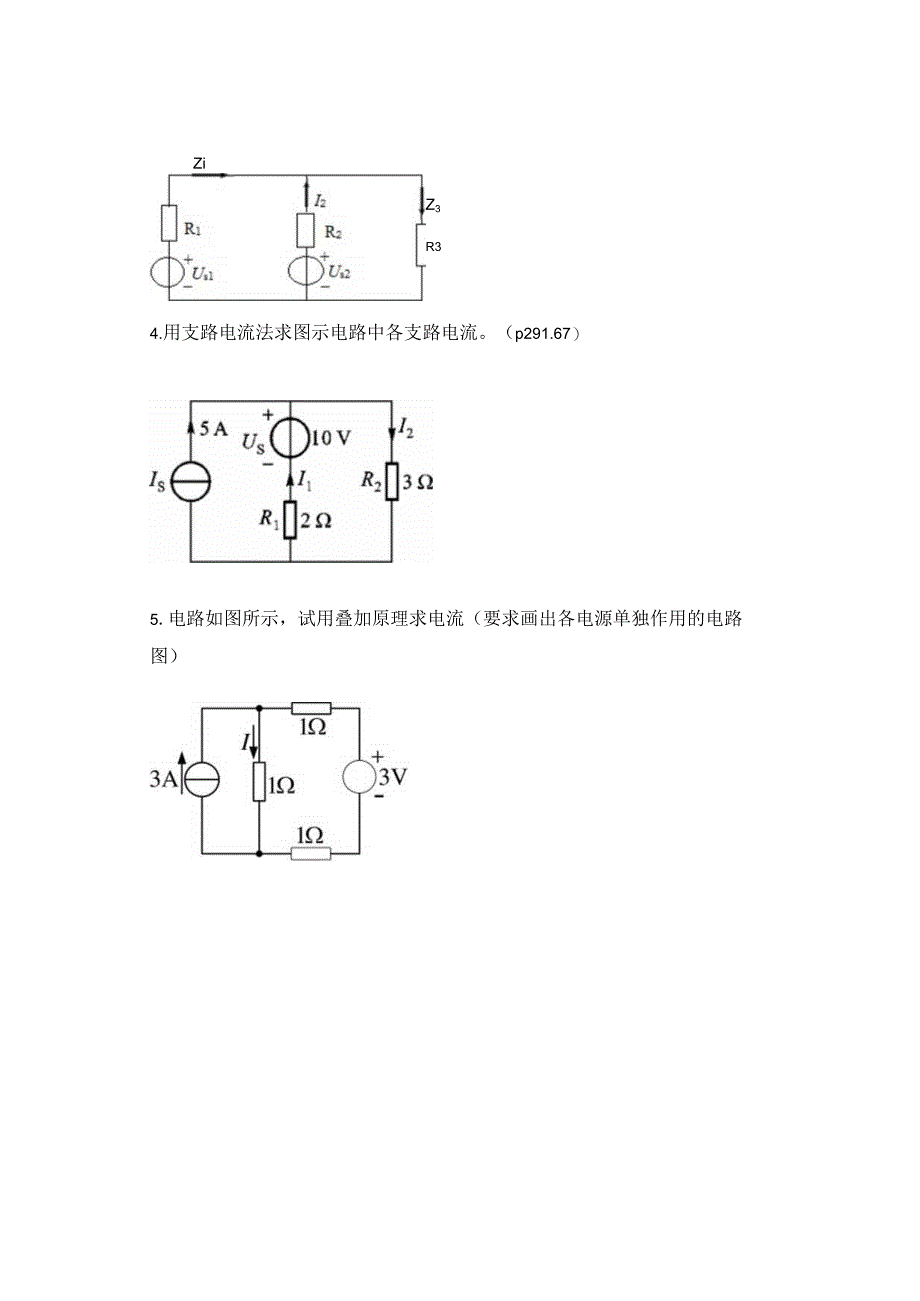

4、电路时，如果所选取的参考方向不同，实际电流的方向也不同。（）3.电压的实际方向规定为低电位指向高电位的方向，即电位升的方向。（）1.简述基尔霍夫电压定律和基尔霍夫电流定律的内容。（用文字表述，并写出公式）3 .简要说明电路的作用是什么？2.用叠加定理求图示电路的电流Ii和12。（要画出独立电源单独作用时的电路图）（p301.71）5AUSoloV，2M21133.如图所示电路，试用支路电流法求各支路电流，图中“=12V,U2=15V,R1=3,R2=1.5,R3=9o(p291.66)ZiZ3R34.用支路电流法求图示电路中各支路电流。（p291.67）5.电路如图所示，试用叠加原理求电流（要
5、求画出各电源单独作用的电路图）6.利用叠加原理（1）画出每个电源单独作用时的电路图；（2）求图中的电流I。（p301.72）7.电路如图所示，利用支路电流法计算各支路的电流/2,/3。第2章电路的瞬态分析1 .电路在无外部激励的情况下，仅由内部储能元件中所储存的能量引起的响应称为：，在换路时储能元件未储存能量的情况下，由激励引起的响应称为：，在储能元件已储有能量的情况下，再加上外部激励所引起的响应称为：O2 .电容电压和电感电流在换路后的初始值应等于换路前的终了值,这一规律,称为电路的O3 .电容Cl和C2并联后的总电容C=,电感1.I,1.2串联后的总电感1.=O1 .电容电压和电感电流在换
6、路后的初始值等于换路前的终了值，称为电路的（）。A、欧姆定律B、基尔霍夫电流定律C、基尔霍夫电压定律D、换路定律2 .具有“隔直通交”作用的是（）元件A、电阻B、电感C、电容D、电机1.电容电压和电感电流在换路后的初始值等于换路前的终了值。（）第3章交流电路1 .交流电，=6忘sm3141A用有效值相量极坐标形式表示为：。2 .确定正弦交流电的三要素是、和。3 .交流电I=又反Sln（100Z+3（）a用有效值相量极坐标形式表示为：。4 .交流电F=6应Sin3141A用有效值相量极坐标式表示为：。5 .相量的复数表示形式有、指数式和o6 .视在功率的单位是：o无功功率的单位是：O7 .工程上
7、常取瞬时功率在一个周期内的平均值来表示电路所消耗的功率，称为、又称，单位是。8 .互换功率的大小通常用瞬时功率的最大值来衡量，由于这部分功率并没有被消耗掉，故称为,用大写字母表示，单位是一。9 .交流电变化一个循环所需要的时间称为,单位是；单位时间内，即每秒内完成的周期数称为，单位是o10 .电容的容抗为Q；电感的感抗为o11 .在R1.C串联电路中，已知电阻为30。，感抗为40。，容抗为80。，那么电路的阻抗模为。，该电路为性电路。1 .电力系统中以“kWh”或称为“度”作为（）的计量单位。A、电能B、电功率C、电压D、电流2 .平时所说的交流电压和交流电流的大小以及一般交流测量仪表所指示的
8、电压和电流的数值都是指它们的（）oA、瞬时值B、最大值C、有效值D、交流值3 .电容和电源之间有能量在往返互换，互换功率并没有消耗掉，称为（）。A、有功功率B、无功功率C、瞬时功率D、最大功率4 .工程上常取瞬时功率在一个周期内的平均值来表示电路所消耗的功率，称为平均功率，又称（A、有功功率B、无功功率C、瞬时功率D、视在功率5 .已知正弦交流电压u=100sin（211t+60o）V,其频率为（）。A、50HzB、1HzC、211HzD、100Hz6 .已知正弦交流电压u=100sin（211t+60o）V,其初相位为（）。A、100oB、180oC、211t+60oD、607 .纯电阻电路
9、的功率因数为（）A、0B、1C、-1D、OO8 .平时所说的交流电压和交流电流的大小以及一般交流测量仪表所指示的电压和电流的数值都是指它们的（）oA、瞬时值B、最大值C、有效值D、交流值9 .工农业生产中广泛应用的异步电动机和日常生活中大量使用的日光灯等都属于（）A、电感性负载B、电容性负载C、电阻性负载10 .已知n=10sin（314t+90o）A,2=10sin（628t+30o）A,则（）。A、i超前12相位60oBZi滞后12相位60C、人滞后i2相位120od、相位差无法判断1 .i=10sin（t-30o）A=10Z-30oA（）2 .无功功率的单位为了和有功功率区别开，用乏表示
10、。（）3 .正弦交流电压的相量等于正弦交流电压的瞬时值。（）4 .无功功率的单位和有功功率一样，也是瓦。（）5 .相量是表示正弦交流电的复数，相量就等于正弦交流电。（）6 .不同频率的正弦交流电也可以进行相量运算。（）7 .只有同频率的正弦交流电才能进行相量运算。（）8 .i=30sin（t+30o）A=30Z30oA（）9 .交流电路的有功功率、无功功率、视在功率的单位都是瓦。（）10 .纯电感或纯电容元件的正弦交流电路中，消耗的有功功率等于零，这种说法是()1 .交流电的有效值是如何定义的？(p53)2 .交流电路中功率因数过低会引起什么问题？怎样可以提高功率因数？(P76)3 .什么叫正
11、弦交流电？为什么目前普遍应用正弦交流电？(p52)4 .已知i=20in(3t+30)A,试写出表示它的有效值相量的四种形式。5 .已知i=122sin(t-30o)A,试写出表示它的有效值相量的四种形式。6 .一个R1.C串联的交流电路，R=1O,r=8。，M=6Q,通过该电路的电流为21.5A。求该电路的有功功率、无功功率和视在功率。(p883.6.1)7 .一个R,1.,C并联的交流电路，R=6O,*r=80Q,*=40Q,接于220V的交流电源上。求该电路的总有功功率、无功功率和视在功率。(p883.6.3)第4章供电与用电1 .我国工频电流的频率f=Hzo2 .动力电机中，发电机将能
12、转换成能。3 .按人体所受伤害的不同，触电可分为和o4 .三相电源星形联结时，三个绕组末端连接点N称为,由N引出的供电线称为或称为,在低压供电系统中也称为地线。5 .三相负载的基本连接方式有和两种。6 .在380/22OV低压供电系统中，人体直接接触到一根裸露的相线时，称为单线触电，此时作用于人体的电压为V,事故电流由相线通过人体到地从而引起触电。如果人体同时接触到两根裸露的相线时，称为两线触电，此时作用于人体的电压为.Vo7.在三相四线制电路中，当负载为不对称负载时,不允许断开。1 .新建居民住宅应采用三相五线制配电，即采用（）系统。A、TN-C-SC、TN-CB、TTD、TN-S2 .在正
13、常和故障情况下，交流安全电压极限值为（A、36VB、24VC、50V)D、12V3 .电力系统中以“kWh”或称为“度”作为（）的计量单位。A、电能B、电功率C、电压D、电流4 .安全电压值取决于人体的阻抗值和人体允许通过的电流值，当人体处于潮湿环境，出汗、承受的电压增加以及皮肤破损时，人体的阻抗值一般会（）。A、上升B、下降C、不变D、无法确定5.家用电器设备的三芯插座上,最长的扁插金属片是与供电线路中（）线相连。A、火线B、零线C、保护接零线D、任意导线6.图示为防止触电事故采取的保护措施为（）oA、IT系统B、TN系统C、TT系统D、不能确定7 .在正常和故障情况下,交流安全电压的极限值
