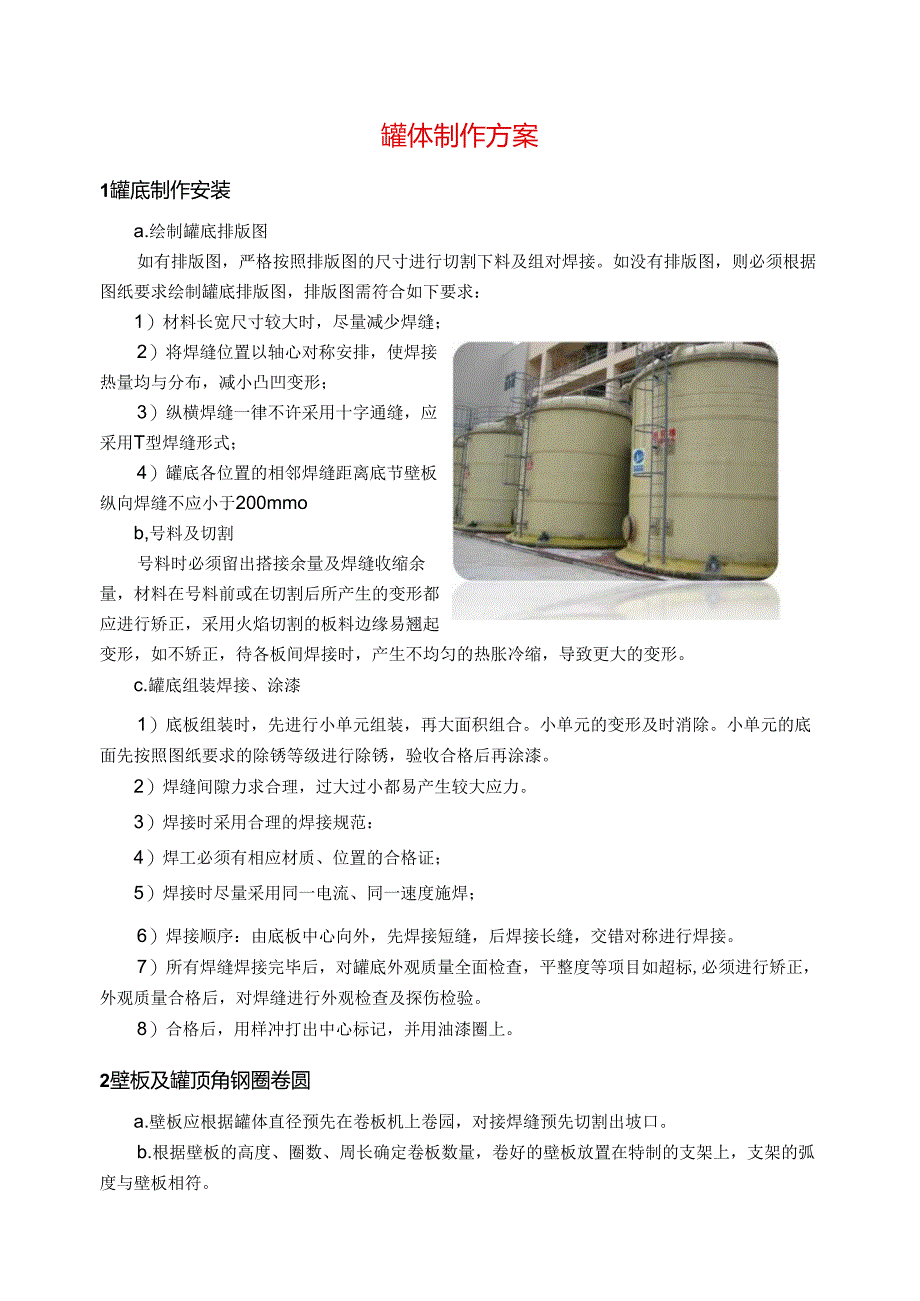

1、罐体制作方案1罐底制作安装a.绘制罐底排版图如有排版图，严格按照排版图的尺寸进行切割下料及组对焊接。如没有排版图，则必须根据图纸要求绘制罐底排版图，排版图需符合如下要求：1）材料长宽尺寸较大时，尽量减少焊缝；2）将焊缝位置以轴心对称安排，使焊接热量均与分布，减小凸凹变形；3）纵横焊缝一律不许采用十字通缝，应采用T型焊缝形式；4）罐底各位置的相邻焊缝距离底节壁板纵向焊缝不应小于200mmob,号料及切割号料时必须留出搭接余量及焊缝收缩余量，材料在号料前或在切割后所产生的变形都应进行矫正，采用火焰切割的板料边缘易翘起变形，如不矫正，待各板间焊接时，产生不均匀的热胀冷缩，导致更大的变形。c.罐底组装
2、焊接、涂漆1）底板组装时，先进行小单元组装，再大面积组合。小单元的变形及时消除。小单元的底面先按照图纸要求的除锈等级进行除锈，验收合格后再涂漆。2）焊缝间隙力求合理，过大过小都易产生较大应力。3）焊接时采用合理的焊接规范：4）焊工必须有相应材质、位置的合格证；5）焊接时尽量采用同一电流、同一速度施焊；6）焊接顺序：由底板中心向外，先焊接短缝，后焊接长缝，交错对称进行焊接。7）所有焊缝焊接完毕后，对罐底外观质量全面检查，平整度等项目如超标,必须进行矫正，外观质量合格后，对焊缝进行外观检查及探伤检验。8）合格后，用样冲打出中心标记，并用油漆圈上。2壁板及罐顶角钢圈卷圆a.壁板应根据罐体直径预先在卷

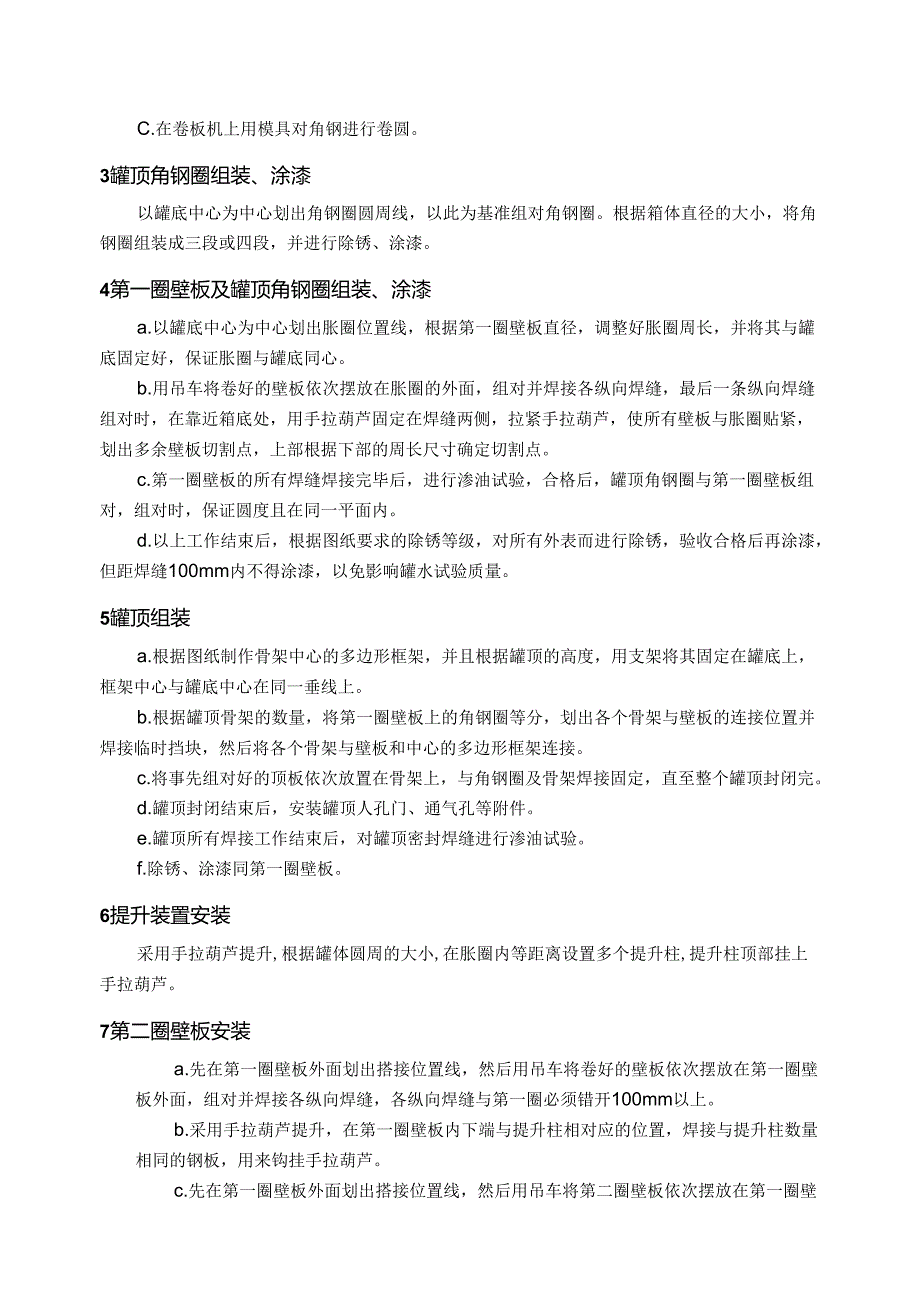

3、板机上卷园，对接焊缝预先切割出坡口。b.根据壁板的高度、圈数、周长确定卷板数量，卷好的壁板放置在特制的支架上，支架的弧度与壁板相符。C.在卷板机上用模具对角钢进行卷圆。3罐顶角钢圈组装、涂漆以罐底中心为中心划出角钢圈圆周线，以此为基准组对角钢圈。根据箱体直径的大小，将角钢圈组装成三段或四段，并进行除锈、涂漆。4第一圈壁板及罐顶角钢圈组装、涂漆a.以罐底中心为中心划出胀圈位置线，根据第一圈壁板直径，调整好胀圈周长，并将其与罐底固定好，保证胀圈与罐底同心。b.用吊车将卷好的壁板依次摆放在胀圈的外面，组对并焊接各纵向焊缝，最后一条纵向焊缝组对时，在靠近箱底处，用手拉葫芦固定在焊缝两侧，拉紧手拉葫芦，
4、使所有壁板与胀圈贴紧，划出多余壁板切割点，上部根据下部的周长尺寸确定切割点。c.第一圈壁板的所有焊缝焊接完毕后，进行渗油试验，合格后，罐顶角钢圈与第一圈壁板组对，组对时，保证圆度且在同一平面内。d.以上工作结束后，根据图纸要求的除锈等级，对所有外表而进行除锈，验收合格后再涂漆，但距焊缝100mm内不得涂漆，以免影响罐水试验质量。5罐顶组装a.根据图纸制作骨架中心的多边形框架，并且根据罐顶的高度，用支架将其固定在罐底上，框架中心与罐底中心在同一垂线上。b.根据罐顶骨架的数量，将第一圈壁板上的角钢圈等分，划出各个骨架与壁板的连接位置并焊接临时挡块，然后将各个骨架与壁板和中心的多边形框架连接。c.将
5、事先组对好的顶板依次放置在骨架上，与角钢圈及骨架焊接固定，直至整个罐顶封闭完。d.罐顶封闭结束后，安装罐顶人孔门、通气孔等附件。e.罐顶所有焊接工作结束后，对罐顶密封焊缝进行渗油试验。f.除锈、涂漆同第一圈壁板。6提升装置安装采用手拉葫芦提升,根据罐体圆周的大小,在胀圈内等距离设置多个提升柱,提升柱顶部挂上手拉葫芦。7第二圈壁板安装a.先在第一圈壁板外面划出搭接位置线，然后用吊车将卷好的壁板依次摆放在第一圈壁板外面，组对并焊接各纵向焊缝，各纵向焊缝与第一圈必须错开100mm以上。b.采用手拉葫芦提升，在第一圈壁板内下端与提升柱相对应的位置，焊接与提升柱数量相同的钢板，用来钩挂手拉葫芦。c.先在

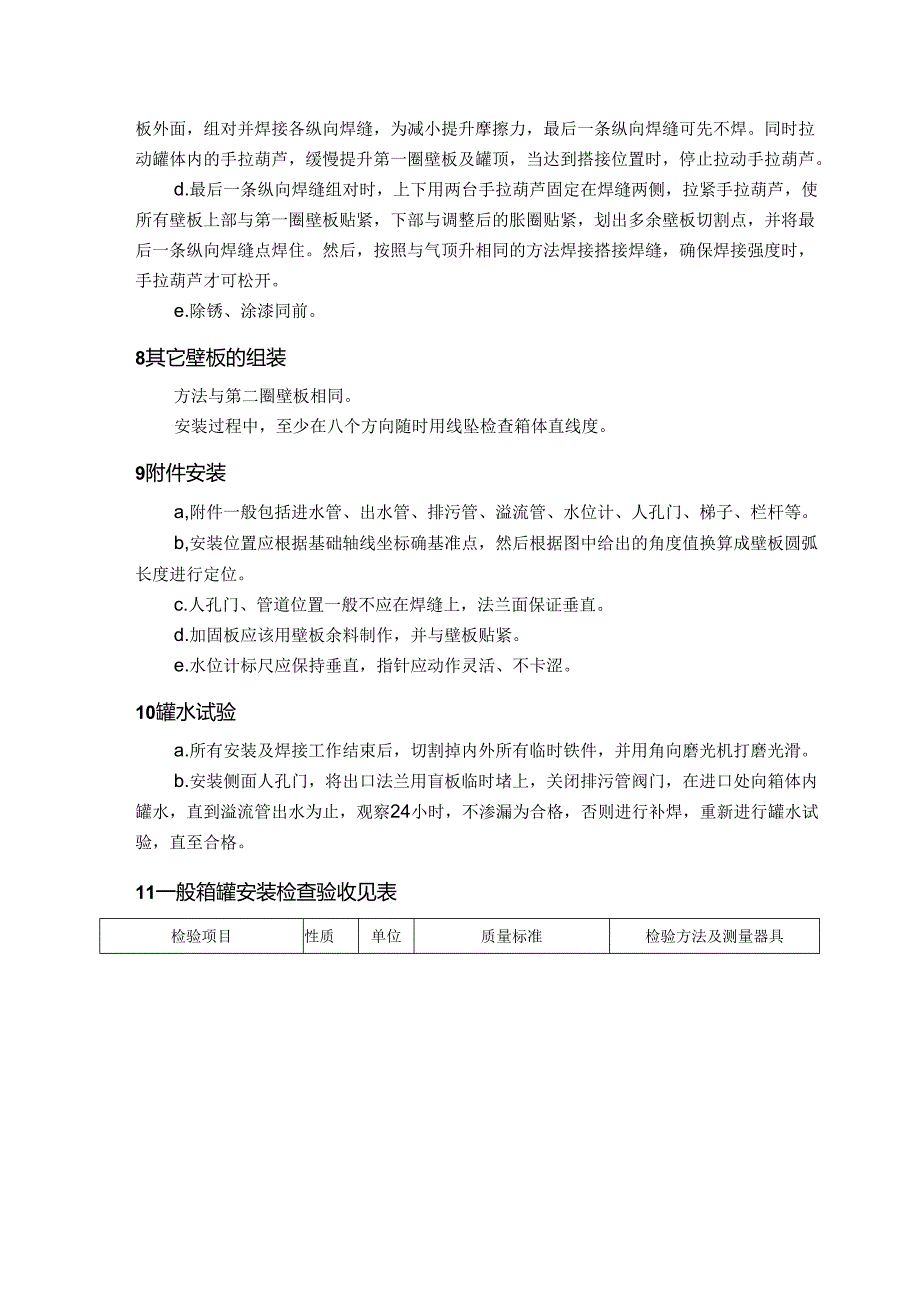

6、第一圈壁板外面划出搭接位置线，然后用吊车将第二圈壁板依次摆放在第一圈壁板外面，组对并焊接各纵向焊缝，为减小提升摩擦力，最后一条纵向焊缝可先不焊。同时拉动罐体内的手拉葫芦，缓慢提升第一圈壁板及罐顶，当达到搭接位置时，停止拉动手拉葫芦。d.最后一条纵向焊缝组对时，上下用两台手拉葫芦固定在焊缝两侧，拉紧手拉葫芦，使所有壁板上部与第一圈壁板贴紧，下部与调整后的胀圈贴紧，划出多余壁板切割点，并将最后一条纵向焊缝点焊住。然后，按照与气顶升相同的方法焊接搭接焊缝，确保焊接强度时，手拉葫芦才可松开。e.除锈、涂漆同前。8其它壁板的组装方法与第二圈壁板相同。安装过程中，至少在八个方向随时用线坠检查箱体直线度。9
7、附件安装a,附件一般包括进水管、出水管、排污管、溢流管、水位计、人孔门、梯子、栏杆等。b,安装位置应根据基础轴线坐标确基准点，然后根据图中给出的角度值换算成壁板圆弧长度进行定位。c.人孔门、管道位置一般不应在焊缝上，法兰面保证垂直。d.加固板应该用壁板余料制作，并与壁板贴紧。e.水位计标尺应保持垂直，指针应动作灵活、不卡涩。10罐水试验a.所有安装及焊接工作结束后，切割掉内外所有临时铁件，并用角向磨光机打磨光滑。b.安装侧面人孔门，将出口法兰用盲板临时堵上，关闭排污管阀门，在进口处向箱体内罐水，直到溢流管出水为止，观察24小时，不渗漏为合格，否则进行补焊，重新进行罐水试验，直至合格。11一般箱罐安装检查验收见表检验项目性质单位质量标准检验方法及测量器具基础检查带腿箱罐表面平整，无裂纹和疏松观察平底箱砂浆找平、涂沥青防潮层观察严密性试验压力水箱主控无渗漏厂家铭牌试验压力IOmin检查或1.25倍工作压力水压IOmin检查无压水箱无渗漏灌水24h后检查箱安装标高偏差mm10水准仪测量中心线偏差mm10钢卷尺测量垂直度偏差mm/m2水平尺测量水平度偏差接口方向符合图纸要求对照图纸核对水位计零件齐全，无渗漏观察水位调节装置动作灵活，无渗漏观察取样管畅通，位置正确观察内部防腐层完整，符合图纸要求观察二次浇灌符合表20规定
