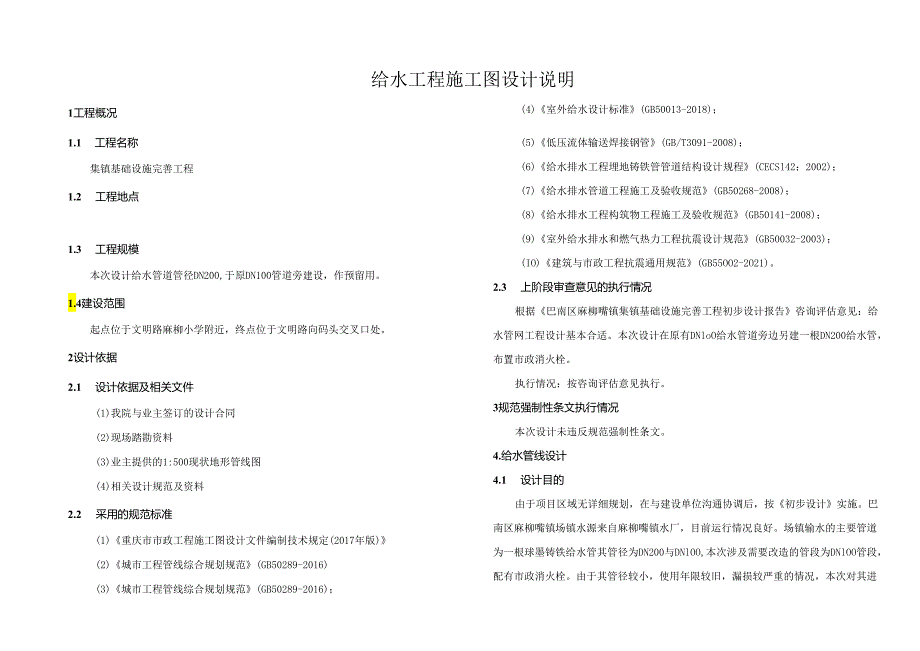

1、给水工程施工图设计说明1工程概况1.1 工程名称集镇基础设施完善工程1.2 工程地点1.3 工程规模本次设计给水管道管径DN200,于原DN100管道旁建设，作预留用。1.4建设范围起点位于文明路麻柳小学附近，终点位于文明路向码头交叉口处。2设计依据2.1 设计依据及相关文件(1)我院与业主签订的设计合同(2)现场踏勘资料(3)业主提供的1:500现状地形管线图(4)相关设计规范及资料2.2 采用的规范标准(1)重庆市市政工程施工图设计文件编制技术规定(2017年版)(2)城市工程管线综合规划规范(GB50289-2016)(3)城市工程管线综合规划规范(GB50289-2016)；(4)室外
2、给水设计标准(GB50013-2018)；(5)低压流体输送焊接钢管(GB/T3091-2008)；(6)给水排水工程埋地铸铁管管道结构设计规程(CECSl42：2002)；(7)给水排水管道工程施工及验收规范(GB50268-2008)；(8)给水排水工程构筑物工程施工及验收规范(GB50141-2008)；(9)室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)；(IO)建筑与市政工程抗震通用规范(GB55OO2-2O21)。2.3 上阶段审查意见的执行情况根据巴南区麻柳嘴镇集镇基础设施完善工程初步设计报告咨询评估意见：给水管网工程设计基本合适。本次设计在原有DNloO给水
3、管道旁边另建一根DN200给水管，布置市政消火栓。执行情况：按咨询评估意见执行。3规范强制性条文执行情况本次设计未违反规范强制性条文。4.给水管线设计4.1 设计目的由于项目区域无详细规划，在与建设单位沟通协调后，按初步设计实施。巴南区麻柳嘴镇场镇水源来自麻柳嘴镇水厂，目前运行情况良好。场镇输水的主要管道为一根球墨铸铁给水管其管径为DN200与DNlOO,本次涉及需要改造的管段为DNlOO管段，配有市政消火栓。由于其管径较小，使用年限较旧，漏损较严重的情况，本次对其进行原址改造。Q2：公共建筑用水量：本项目按O.IQ计；Q3：浇洒道路和绿地用水量：本项目不计此项。Q4：消防用水量：根据消防给水

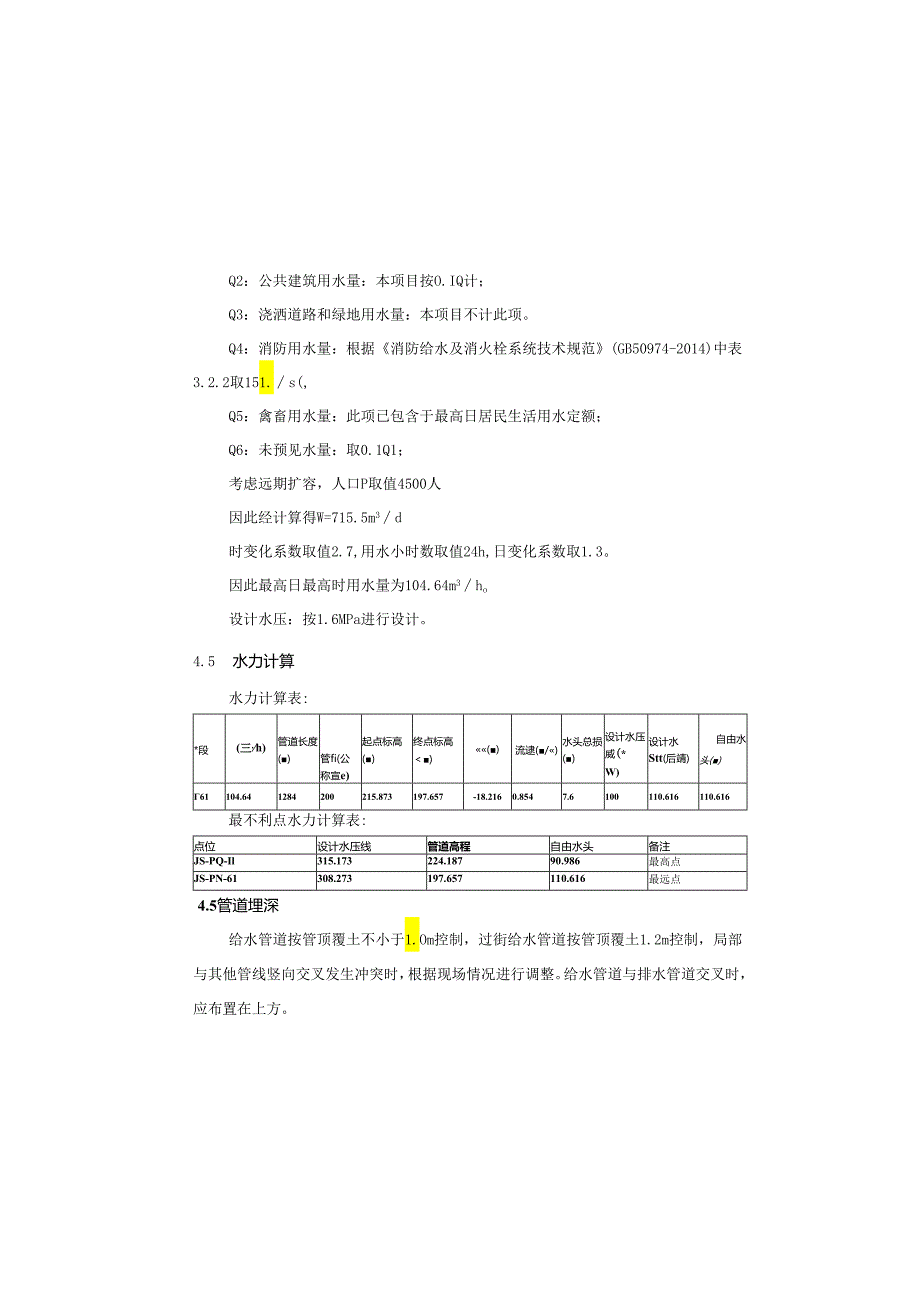

4、及消火栓系统技术规范(GB50974-2014)中表3.2.2取151.s(,Q5：禽畜用水量：此项已包含于最高日居民生活用水定额；Q6：未预见水量：取0.1Q1；考虑远期扩容，人口P取值4500人因此经计算得W=715.5m3d时变化系数取值2.7,用水小时数取值24h,日变化系数取1.3。因此最高日最高时用水量为104.64m3ho设计水压：按1.6MPa进行设计。4.5 水力计算水力计算表:*段(三,h)管道长度()管fi(公称宣e)起点标高()终点标高)()流逮(/)水头总损()设计水压威(*W)设计水Stt(后靖)自由水头()61104.641284200215.873197.657
5、-18.2160.8547.6100110.616110.616最不利点水力计算表:点位设计水压线管道高程自由水头备注JS-PQ-Il315.173224.18790.986最高点JS-PN-61308.273197.657110.616最远点4.5管道埋深给水管道按管顶覆土不小于1.Om控制，过街给水管道按管顶覆土1.2m控制，局部与其他管线竖向交叉发生冲突时，根据现场情况进行调整。给水管道与排水管道交叉时，应布置在上方。本次设计不对原有DNlOO给水管道进行改动，在现有管道旁边增加一根DN200给水管作预留扩容用，并布置市政消火栓。4.6 现状管线本设计范围内现有管线在实施中采取原地保护措
6、施。4.7 给水管线布置（1）本设计给水管道的管径为DN200,设计压力暂定1.6Mpa4.8 本次设计道路给水管线布置在道路北侧人行道下距离路沿石3.0m,管径DN200o（3）本设计范围内的道路给水管道分别与相交道路的规划管道接顺。（4）道路沿线根据地块划分情况并结合规划，预留过街给水管道接口。（5）沿道路方向设置地上式室外消火栓，其间距不超过120米。（6）在给水管道最高点设置自动排气阀，在最低点设置排泥阀。（7）给水管网平时运行工作压力不应小于0.14MPa,火灾时水力最不利市政消火栓的出流量不应小于151.s,且供水压力从地面算起不应小于0.IOMPao4.4设计水量根据村镇供水工程
7、设计规范（S1.687-2019）中4.1.2章节计算公式W=Pq1000W：居民生活用水量，m3/d；P：设计用水人口数，人；q=Q1+Q2+Q3+Q4+Q5,Q1：最高日居民生活用水定额，1./（人根据村镇供水工程设计规范表4.1.2中确定，Ql取值1201.（人*d）7JS-XH-40K0+718.109地上8JS-XH-43K0+838.238地上9JS-XH-48K0+903.543地上10JS-XH-52K1+018.680地上11JS-XH-56K1+127.951地上12JS-XH-59K1+242.148地上（I）市政消火栓设计应当满足消防给水及消火栓系统技术规范（GB509
8、74-2014）等要求。（2）市政消火栓宜在道路一侧布置并靠近十字路口，当市政道路宽度超过60米时，应在道路两边交叉错落布置。（3）市政桥梁桥头和隧道出入口应设置市政消火栓。（4）市政消火栓的保护半径不应超过150米，间距不应大于120米。（5）市政消火栓应布置在消防车易于接近的人行道和绿地等地点，且不应妨碍交通，并符合在距路边0.5m-2m范围内设计，距建筑物外墙不应小于5米，应避免设置在机械易撞击的地点，确有困难时，应采取防撞措施。（6）市政消火栓的阀门设置应便于市政消火栓的使用和维护，并满足室外给水设计规范GB50013-2018的有关规定。（7）当市政给水管网设有市政消火栓时，其平时运
9、行工作压力不应小于0.14MPa,火灾时水力最不利市政消火栓的出流量不应小于151.s,且供水压力从地面算起不应小于0.lOMPa。（8）结合各地实际情况设置压力感应器，纳入数字化城市管理系统。（9）市政消火栓采用地上式消火栓。市政消火栓安装详图集13S201-25中对应的型号。1.8 管材及接口1.9 阀门（井）设计本工程阀门的设置，应保障本区域内给水管网的供水安全，维修方便。管线上阀门的口径和管线直径一致，所有阀门均须试压合格。管网上控制阀门的设置,应保障每一地块用水方便和便于检修，当一个地块停水检修时，不影响其他用户的供水。在管线的高处设有排气阀，低处设有泄水阀；泄水管的排水应接入市政雨
10、水井，所有阀门均设在阀门井内，管道盲堵均设置检查井，做法同阀门井。（1）给水管道上的所有阀门均设检查井及井盖，阀门均采用软密封蝶阀，并配置伸缩器。阀门井作法详见标准图集07MSIOl-2第66-67页，排气阀井作法详见07MSlOl-2第162页,排泥阀井作法参见07MSlOI-2第58-65页（为防止回流污染，取消湿井，改为设置倒流防止器做法详见05SlO8）。（以上图集中砌体砂浆均由M7.5改为M10,混凝土标号均改为C30）o（2）所有井室（含消火栓、排气井）高处排气、低处均需按图设置排水坑，排水管道就近排入雨水系统，且保证不产生二次污染。（3）管道在设置弯头、三通和堵盘处应设置支墩，其
11、具体作法详见标准图集U0S5051.10 外市政消火栓设计室外消火栓布置统计表序号编号桩号（给水管桩号）类型1JS-XH-2K0+015.182地上2JS-XH-9K0+120.160地上3JS-XH-15K0+239.454地上4JS-XH-18K0+358.433地上5JS-X1I-27K0+479.005地上6JS-XII-34K0+598.957地上GB50268-2008确定，并结合现场情况适当调整；必要时应对场地和基坑采取排水措施，确保安全。(3)在挖方路段，给水管道可敷设在未经扰动的原状土层上，若遇基岩应超挖200mm后用粗砂铺填至设计标高；填方地段应在路基处理达到要求后再开槽敷
12、设给水管道。遇不良地基时应作基础处理。(4)沟槽回填方式、回填材料和压实度要求应符合GB50268-2008的规定，且压实度不得低于道路专业的要求。6 .管道防腐本次设计采用外聚乙烯内环氯树脂涂塑钢管,其防腐涂层均在厂家内完成。所有内防腐材料均必须符合生活饮用输配水设置及防护材料的安全性评价标准(GB/T17219)的规定。7 .管道冲洗与消毒(1)给水管道冲洗与消毒应符合下列要求：给水管道严禁取用污染水源进行水压力试验，冲洗，施工管段处于污染水水域较接近时，必须严格控制污染水进入管道；如不慎污染管道，应由水质检测部门对管道污染水进行化验，并按要求在管道并网运行前进行冲洗和消毒：管道冲洗与消毒
13、应编制实施方案；施工单位应在建设单位、管理单位的配合下进行冲洗与消毒。冲洗时，应避开用水高峰，冲洗流速不小于1.Oms,连续冲洗。(2)给水管道冲洗消毒准备工作应符合下列规定：用于冲洗管道的清洁水源已经确定：消毒方法和用品已经确定，并准备就绪；(1)给水管道主要采用外聚乙烯内环氧树脂涂塑钢管，埋地钢管壁厚采用8mmo(2)钢管采用Q235-A级钢焊制，应符合低压流体输送用焊接钢管(GB/T3091-2015)的要求。所有管材管件的压力等级应满足设计要求。(3)管件材质与主管相同，钢制管件制作方法详国标图集02S403。(4)钢管采用焊接或法兰连接，但焊口处内外壁应满足防腐要求。(5)胶圈、焊条
