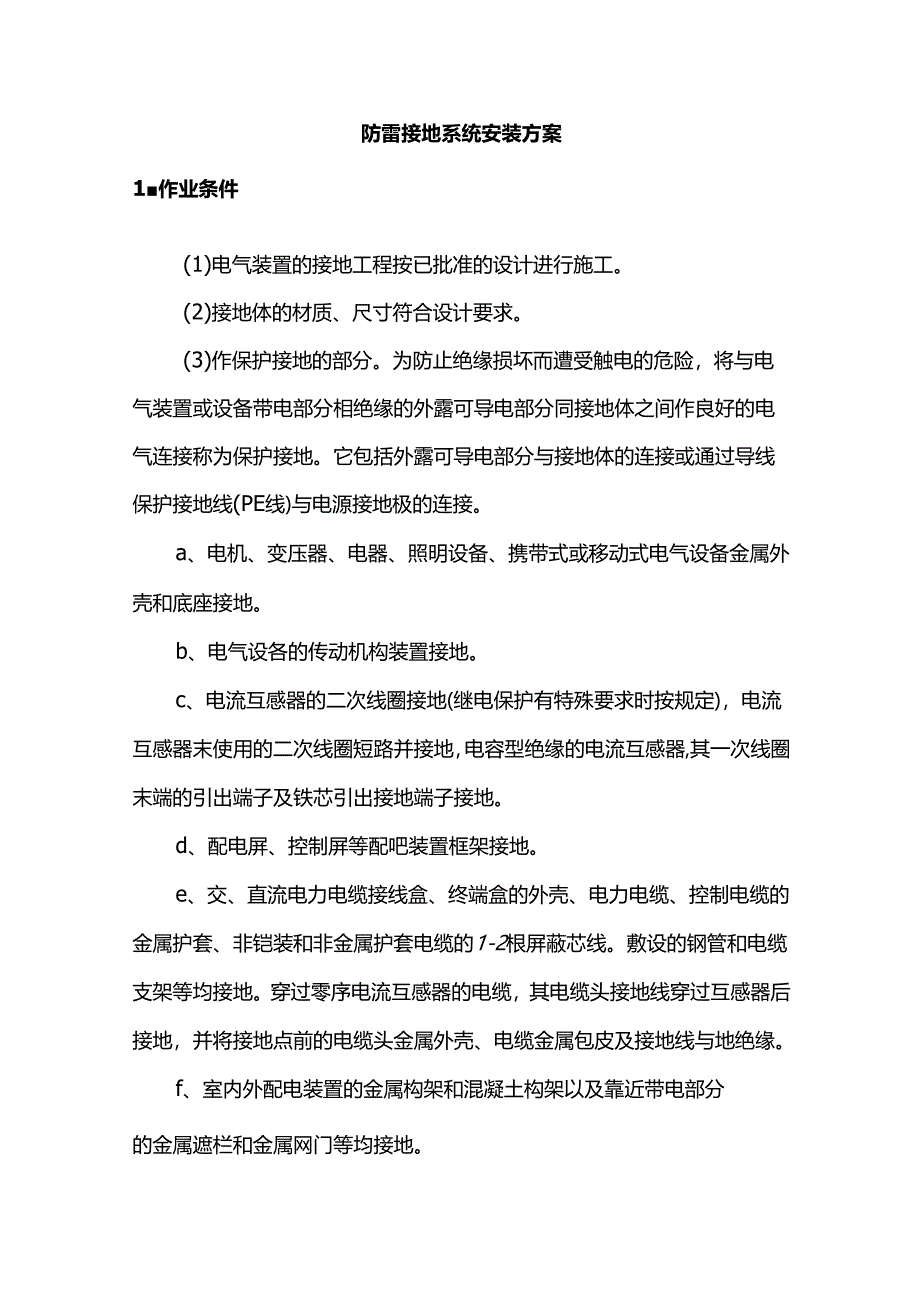

1、防雷接地系统安装方案1作业条件(1)电气装置的接地工程按已批准的设计进行施工。(2)接地体的材质、尺寸符合设计要求。(3)作保护接地的部分。为防止绝缘损坏而遭受触电的危险，将与电气装置或设备带电部分相绝缘的外露可导电部分同接地体之间作良好的电气连接称为保护接地。它包括外露可导电部分与接地体的连接或通过导线保护接地线(PE线)与电源接地极的连接。a、电机、变压器、电器、照明设备、携带式或移动式电气设备金属外壳和底座接地。b、电气设各的传动机构装置接地。c、电流互感器的二次线圈接地(继电保护有特殊要求时按规定)，电流互感器末使用的二次线圈短路并接地，电容型绝缘的电流互感器,其一次线圈末端的引出端子

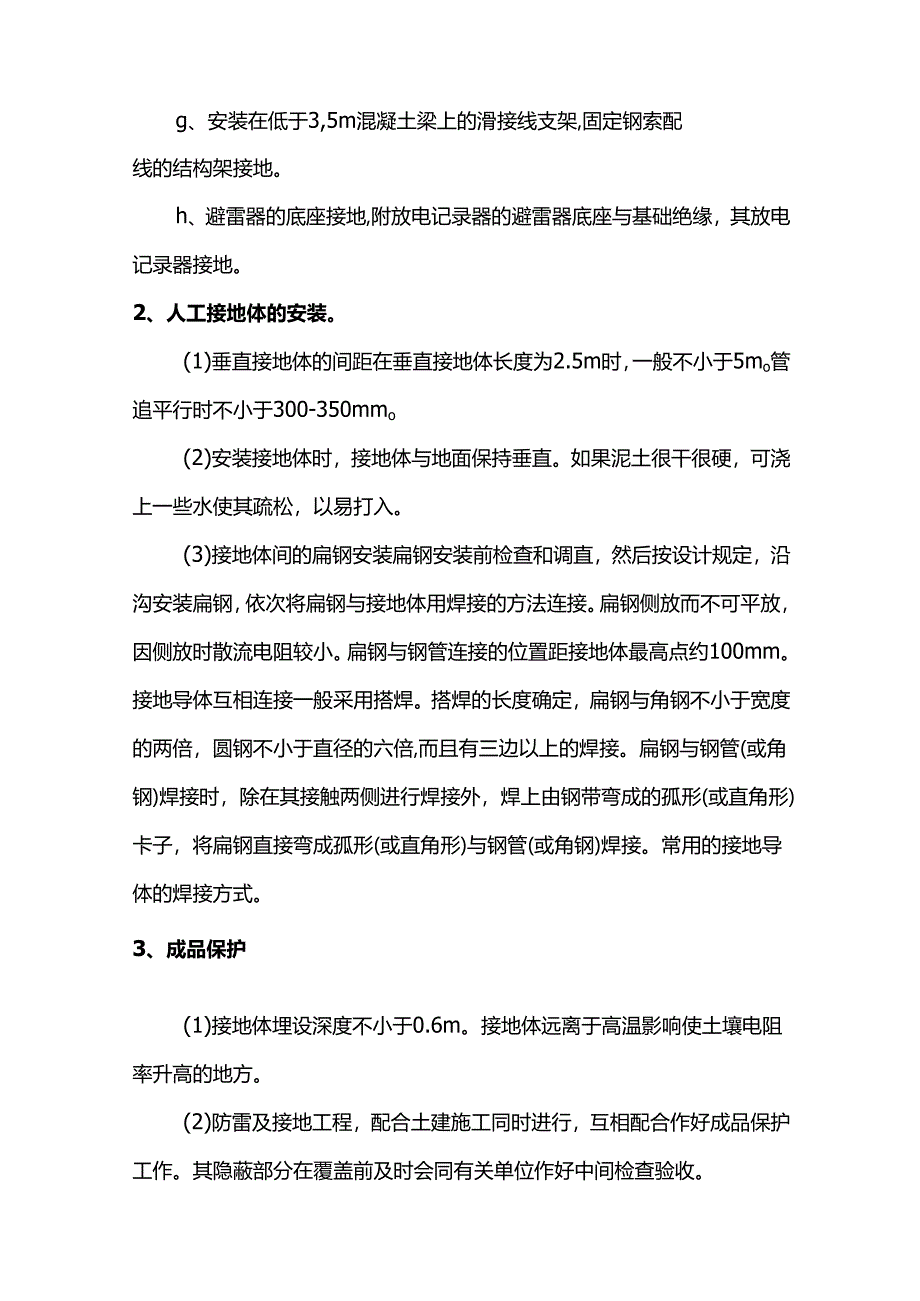

2、及铁芯引出接地端子接地。d、配电屏、控制屏等配吧装置框架接地。e、交、直流电力电缆接线盒、终端盒的外壳、电力电缆、控制电缆的金属护套、非铠装和非金属护套电缆的1-2根屏蔽芯线。敷设的钢管和电缆支架等均接地。穿过零序电流互感器的电缆，其电缆头接地线穿过互感器后接地，并将接地点前的电缆头金属外壳、电缆金属包皮及接地线与地绝缘。f、室内外配电装置的金属构架和混凝土构架以及靠近带电部分的金属遮栏和金属网门等均接地。g、安装在低于3,5m混凝土梁上的滑接线支架,固定钢索配线的结构架接地。h、避雷器的底座接地,附放电记录器的避雷器底座与基础绝缘，其放电记录器接地。2、人工接地体的安装。(1)垂直接地体的间
3、距在垂直接地体长度为2.5m时，一般不小于5mo管追平行时不小于300-350mmo(2)安装接地体时，接地体与地面保持垂直。如果泥土很干很硬，可浇上一些水使其疏松，以易打入。(3)接地体间的扁钢安装扁钢安装前检查和调直，然后按设计规定，沿沟安装扁钢，依次将扁钢与接地体用焊接的方法连接。扁钢侧放而不可平放，因侧放时散流电阻较小。扁钢与钢管连接的位置距接地体最高点约100mm。接地导体互相连接一般采用搭焊。搭焊的长度确定，扁钢与角钢不小于宽度的两倍，圆钢不小于直径的六倍,而且有三边以上的焊接。扁钢与钢管(或角钢)焊接时，除在其接触两侧进行焊接外，焊上由钢带弯成的孤形(或直角形)卡子，将扁钢直接弯

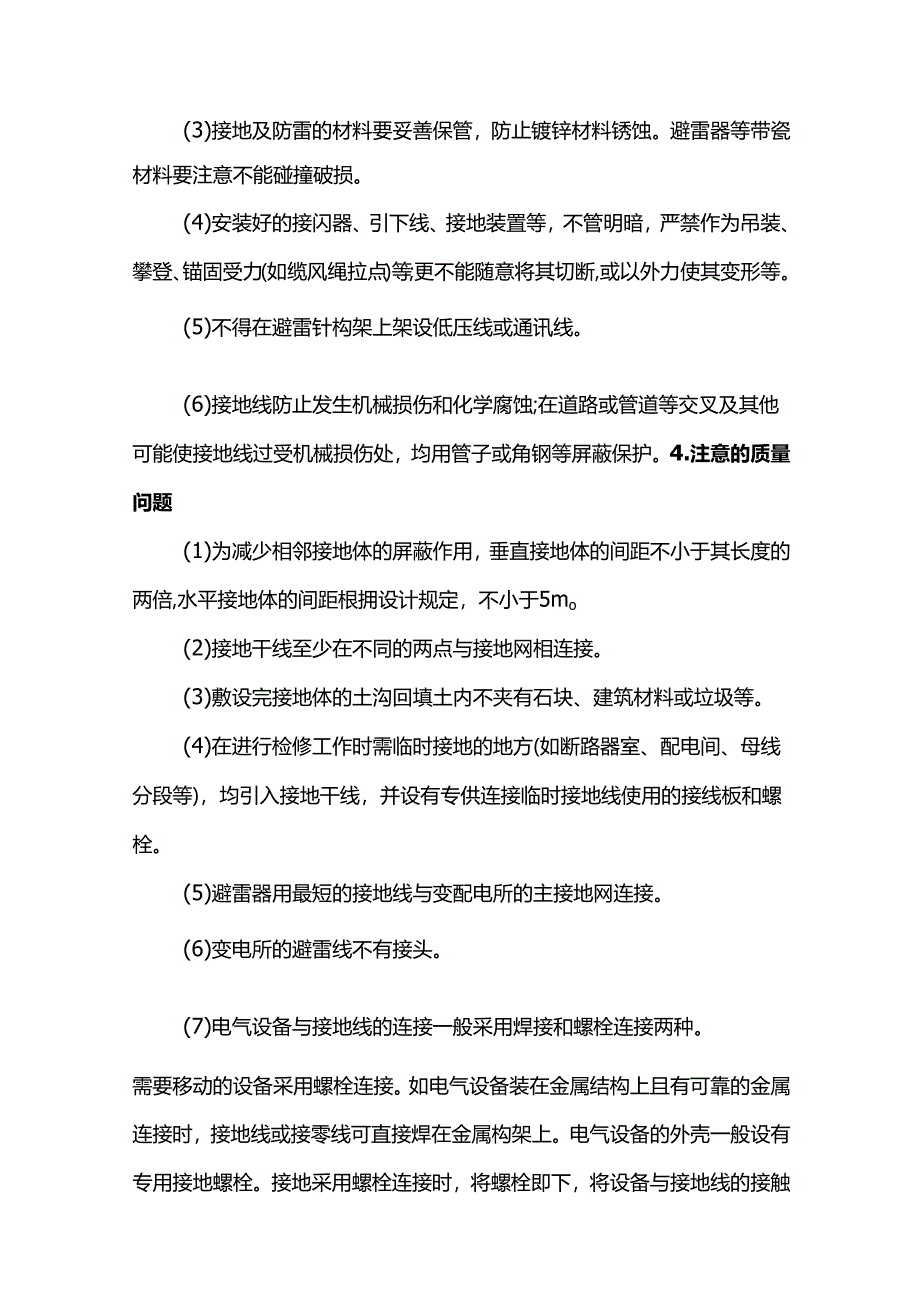

4、成孤形(或直角形)与钢管(或角钢)焊接。常用的接地导体的焊接方式。3、成品保护(1)接地体埋设深度不小于0.6m。接地体远离于高温影响使土壤电阻率升高的地方。(2)防雷及接地工程，配合土建施工同时进行，互相配合作好成品保护工作。其隐蔽部分在覆盖前及时会同有关单位作好中间检查验收。(3)接地及防雷的材料要妥善保管，防止镀锌材料锈蚀。避雷器等带瓷材料要注意不能碰撞破损。(4)安装好的接闪器、引下线、接地装置等，不管明暗，严禁作为吊装、攀登、锚固受力(如缆风绳拉点)等;更不能随意将其切断,或以外力使其变形等。(5)不得在避雷针构架上架设低压线或通讯线。(6)接地线防止发生机械损伤和化学腐蚀;在道路或
5、管道等交叉及其他可能使接地线过受机械损伤处，均用管子或角钢等屏蔽保护。4.注意的质量问题(1)为减少相邻接地体的屏蔽作用，垂直接地体的间距不小于其长度的两倍,水平接地体的间距根拥设计规定，不小于5mo(2)接地干线至少在不同的两点与接地网相连接。(3)敷设完接地体的土沟回填土内不夹有石块、建筑材料或垃圾等。(4)在进行检修工作时需临时接地的地方(如断路器室、配电间、母线分段等)，均引入接地干线，并设有专供连接临时接地线使用的接线板和螺栓。(5)避雷器用最短的接地线与变配电所的主接地网连接。(6)变电所的避雷线不有接头。(7)电气设备与接地线的连接一般采用焊接和螺栓连接两种。需要移动的设备采用螺
6、栓连接。如电气设备装在金属结构上且有可靠的金属连接时，接地线或接零线可直接焊在金属构架上。电气设备的外壳一般设有专用接地螺栓。接地采用螺栓连接时，将螺栓即下，将设备与接地线的接触面擦净至发出金属光泽，接地线端部挂上焊锄，并涂中性凡土林抽。然后接入螺栓;将螺母拧紧。在有震动的地方，所有接地螺栓都须加垫弹簧垫圈以防震松。接地线如为扁钢、孔眼用手电钻或钻床钻孔;不得用气焊割孔。携带式电气设备用携带型导线的特各线芯接地。不得用零线作接地用，零线与接地线单独地与接地网连接。所采用的导线是铜导线,截面不小于1.5mm0(8)不得在地下利用裸导体作为接地体或接地线。(9)不得使用蛇皮管、保温管的金属外皮或金
7、属网以及电缆金属护层作接地线。但在电气设备需接地的房间内，电缆的金属护层接地，并保证其全长为完好的电气通路。(10)采用化学方法降低土壤电阻时，所用材料符合下列要求。a、对金属腐蚀性弱；b、水溶性成分含量低。5、安全注意事项(1)施工中的安全技术措施遵守现行有关安全技术视程、规范的规定。(2)爆炸和有火灾危险场所的电气装置接地工程，符合现行的有关专业规程(规范)和特殊规定。(3)在己建成的建筑物或构筑物上安装避雷设施。独立避雷针安装，都要预先编制相的施工方案和安全揩施。(4)采用遮栏、护罩、护盖等屏护装置时，必须有可靠的接地。被屏护的带电体要有明显的标志,标吗规定的符号或涂上规定的颜色。在遮栏
8、或栅栏等屏护装置上，根据屏护对象，挂上”止步、高压危险”或“切勿攀登，生命危险”等警告牌，必要时上锁。(5)漏电保护装置只能作附加保护,严禁单独使用。动作电流在30mA以下。(6)防雷装置从接地体往上安装，注意要及时接地，并且在雷雨季节前要进行接地电阻测试，确保接地安全。(7)注意单相触电。接地电网的单相触电的危险性比不接地电网的要大。(8)注意跨步电压触电。高压故障接地处，或有大电流流过的接地装置附近，都可能出现较高的跨步电压。6.质量安全文明环保施工措施一、工程质量保证措施1.施工前有针对性地对各工种进行技术培训I,制定各工序标准化作业细则，提高施工人员的整体技术水平。2、加强技术管理，严
9、格执行工序交接检查制度，加大技术投入和管理力度，严格遵守操作规程及施工工艺流程。3、按要求配置施工设备和试验检测设备、以提高施工水平。4、在施工中充分发挥质量检查人员的作用，对各工序进行全面检查，使工程每一环节质量均有保证。5、加强对施工人员的技术教育和培训，提高技术素质，确保施工质量。6、所有材料进场时，材料员、质量员等根据有关技术指标对进场材料进行严格验收，以保证材料满足施工需求。7、按规定进行材料的抽样复检，检验合格后方可用于工程。8、坚决杜绝不合要求的材料进入现场。二、安全保证措施1.加强安全教育，规范施工作业。提前对工人进行安全培训，提高施工人员对安全生产重要性的认识，树立安全第一的
10、思想，工人统一上意外伤害保险。一方面要让上路的施工人员必需穿带标志安全服，另一方面要加强施工车辆管理，保证上路车辆车况良好，各种手续齐全，避免事故发生。2、加强安全监督巡查。要求施工队在施工时，合理安排，加强工序衔接。3、建立长期的安全教育制度，定期对作业人员进行安全教育，使作业人员充分认识到安全作业的重要性，提高安全防范意识。4、合理摆放施工标志等安全设施。5、所有机械设备严禁非操作人员进行操作、酒后操作、疲劳操作。6、现场施工人员与机械车辆必须服从管理，统一调度，安排专人进行指挥。7、施工完毕后，施工现场杂物、材料清理干净。8、杜绝工程质量重大、一般一级事故的发生。杜绝施工机械设备重大及以
11、上责任事故、交通安全责任事故。9、施工作业人员不得到施工区域以外活动,严格遵守各项规定。安全责任重于泰山，施工现场的安全管理十分重要，安全工作贯穿工程始终。三、文明施工措施1.各种施工标识齐全、完好并设置在明显位置。2、施工场地整齐有序，无杂物乱丢乱放。3、在现场施工过程中，符合施工技术规范和施工程序要求，不违章指挥、不蛮干。4、合理布置场地。各项临时设施必须符合规定标准，做到场地整洁、标志醒目、生产环境达到标准作业要求。四、环保保护措施项目部成立扬尘防治工作小组，负责施工现场扬尘污染控制的组织和落实，并从财力、物力、人力上实施战略部署，将本工程的施工扬尘控制融入到整个管理中。1.治理范围扬尘治理范围：施工现场2、保障措施施工过程中，严格按照道路扬尘污染防治工作导则、公路工程施工标准化技术指南及相关扬尘污染防治标准，严格落实扬尘控制六个百分之百的工作要求。3、出现5级以上大风天气时，禁止进行容易产生扬尘污染的施工作业。4、施工现场作业必须采用雾炮降尘，防止造成扬尘污染。5、施工现场的弃料必须及时清运，防止起尘。6、施工垃圾及时清运，适量洒水，减少扬尘。7、项目部成立防尘污染工作小组，定期对施工现场进行检查，发现问题，及时整改。8、施工区域内必须清洁、整齐，做到工完场清。
