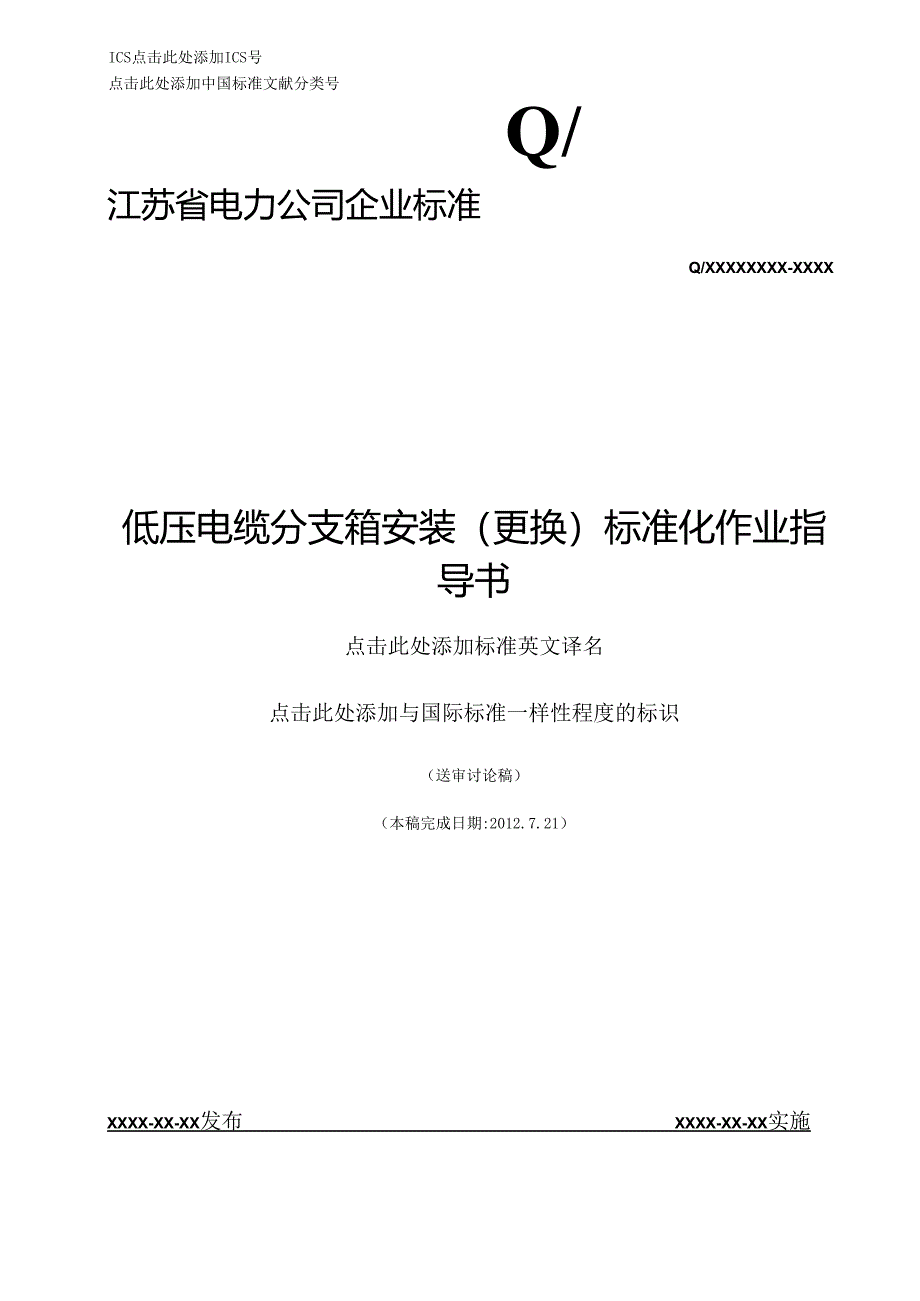

1、ICS点击此处添加ICS号点击此处添加中国标准文献分类号Q/江苏省电力公司企业标准Q/XXXXXXXX-XXXX低压电缆分支箱安装（更换）标准化作业指导书点击此处添加标准英文译名点击此处添加与国际标准一样性程度的标识（送审讨论稿）（本稿完成日期:2012.7.21）XXXX-XX-XX发布XXXX-XX-XX实施前言111范围12规范性引用文件13人员要求14作业前打算24.1 现场勘察及手续办理24.2 备品备件与材料24.3 工器具及仪器仪表24.4 技术资料34.5 安装前设备设施状态35危急源点分析预控36作业流程图47作业阶段47 .1开工48 .2安装阶段58作业结束78.1 收工

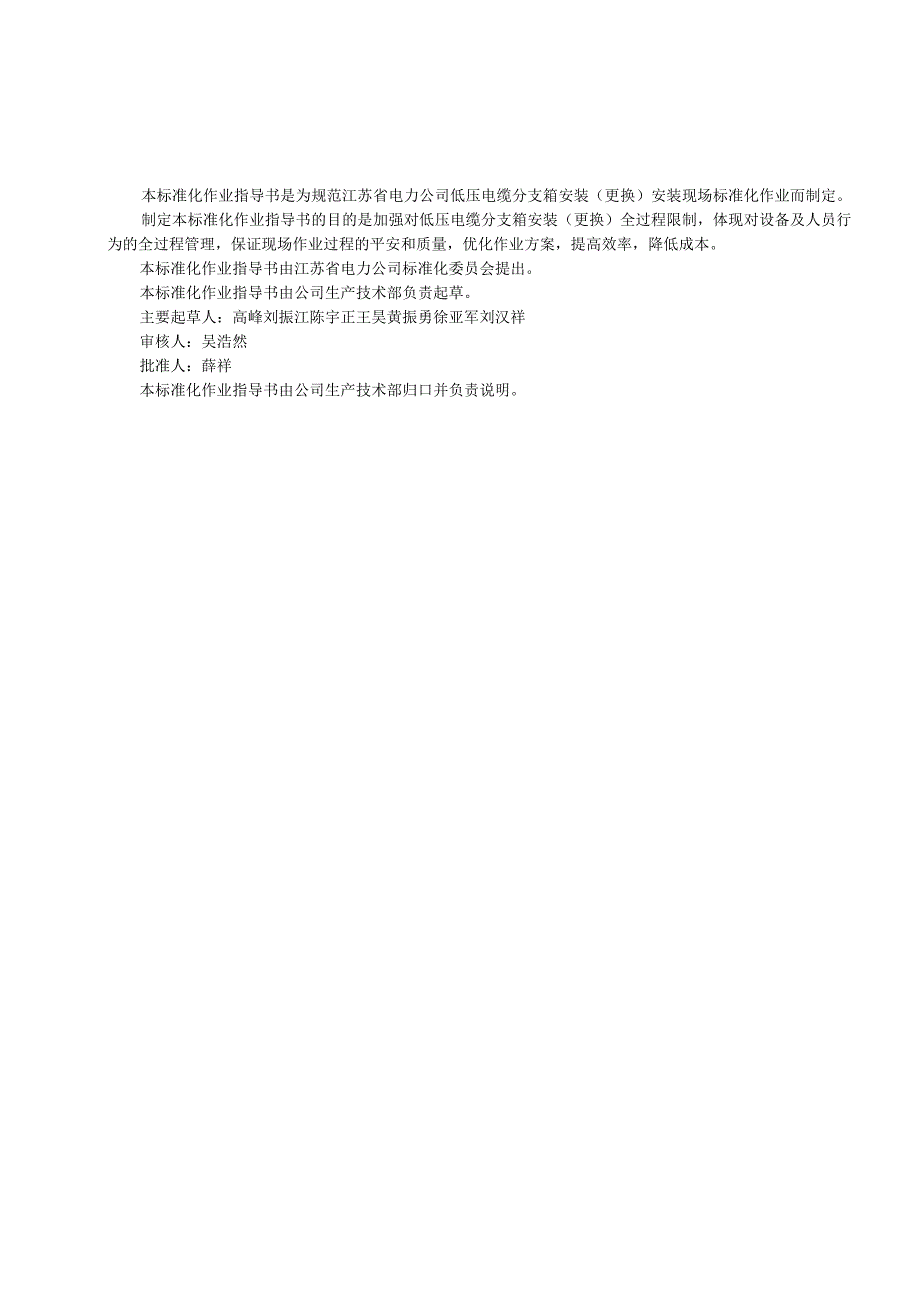

2、会78.2 安装记录78.3 3验收记录7附录A（规范性附录）低压电缆分支箱安装（更换）现场标准化作业指导卡8本标准化作业指导书是为规范江苏省电力公司低压电缆分支箱安装（更换）安装现场标准化作业而制定。制定本标准化作业指导书的目的是加强对低压电缆分支箱安装（更换）全过程限制，体现对设备及人员行为的全过程管理，保证现场作业过程的平安和质量，优化作业方案，提高效率，降低成本。本标准化作业指导书由江苏省电力公司标准化委员会提出。本标准化作业指导书由公司生产技术部负责起草。主要起草人：高峰刘振江陈宇正王昊黄振勇徐亚军刘汉祥审核人：吴浩然批准人：薛祥本标准化作业指导书由公司生产技术部归口并负责说明。低压

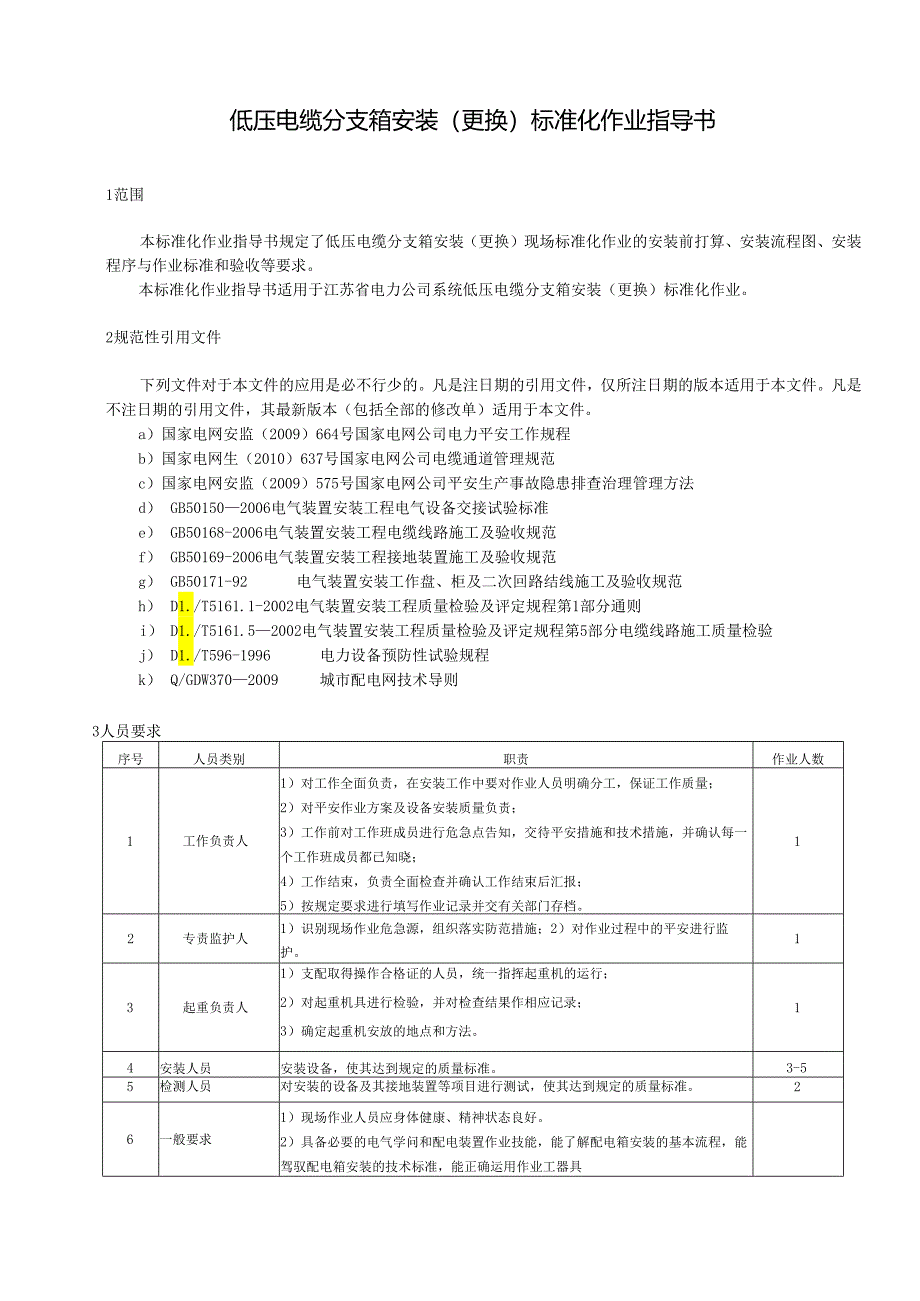

3、电缆分支箱安装（更换）标准化作业指导书1范围本标准化作业指导书规定了低压电缆分支箱安装（更换）现场标准化作业的安装前打算、安装流程图、安装程序与作业标准和验收等要求。本标准化作业指导书适用于江苏省电力公司系统低压电缆分支箱安装（更换）标准化作业。2规范性引用文件下列文件对于本文件的应用是必不行少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括全部的修改单）适用于本文件。a）国家电网安监（2009）664号国家电网公司电力平安工作规程b）国家电网生（2010）637号国家电网公司电缆通道管理规范c）国家电网安监（2009）575号国家电网公司平安生
4、产事故隐患排查治理管理方法d） GB501502006电气装置安装工程电气设备交接试验标准e） GB50168-2006电气装置安装工程电缆线路施工及验收规范f） GB50169-2006电气装置安装工程接地装置施工及验收规范g） GB50171-92电气装置安装工作盘、柜及二次回路结线施工及验收规范h） D1./T5161.1-2002电气装置安装工程质量检验及评定规程第1部分通则i） D1./T5161.52002电气装置安装工程质量检验及评定规程第5部分电缆线路施工质量检验j） D1./T596-1996电力设备预防性试验规程k） Q/GDW3702009城市配电网技术导则3人员要求序号
5、人员类别职责作业人数1工作负责人1）对工作全面负责，在安装工作中要对作业人员明确分工，保证工作质量；2）对平安作业方案及设备安装质量负责；3）工作前对工作班成员进行危急点告知，交待平安措施和技术措施，并确认每一个工作班成员都已知晓；4）工作结束，负责全面检查并确认工作结束后汇报；5）按规定要求进行填写作业记录并交有关部门存档。12专责监护人1）识别现场作业危急源，组织落实防范措施；2）对作业过程中的平安进行监护。13起重负责人1）支配取得操作合格证的人员，统一指挥起重机的运行；2）对起重机具进行检验，并对检查结果作相应记录；3）确定起重机安放的地点和方法。14安装人员安装设备，使其达到规定的质
6、量标准。3-55检测人员对安装的设备及其接地装置等项目进行测试，使其达到规定的质量标准。26一般要求1）现场作业人员应身体健康、精神状态良好。2）具备必要的电气学问和配电装置作业技能，能了解配电箱安装的基本流程，能驾驭配电箱安装的技术标准，能正确运用作业工器具3）熟识本岗位的规程制度，并经安规考试合格，熟识配电箱的工作原理，熟识配电箱的操作和事故处理4作业前打算4.1 现场勘察及手续办理序号内容标准备注1组织现场勘查，确定工作范围及作业方式，办理工作相关手续。明确现场危急源点和质量限制点，编制预控措施。2组织作业人员进行交底，学习作业指导书，使全体作业人员熟识作业内容、作业标准、平安留意事项。
7、作业人员明确作业标准。3打算好施工设备与相关材料、相关图纸及相关技术资料。仪器仪表、工器具应试验合格，满意本次施工的要求，材料应齐全，图纸及资料应附合现场实际状况。4填写工作票（作业票）及危急源点预控卡等资料。工作票（作业票）填写正确，危急源点分析到位。5打算工器具。工器具齐备合格。4.2 备品备件与材料序号名称型号及规格单位数量备注1低压电压分支箱依据实际工作选择、核对套1依据实际工作调整数量2分支箱名称标示牌依据实际工作选择、核对个13接地极依据实际工作选择、核对支2-44接地线依据实际工作选择、核对米若干5导电膏依据实际工作选择、核对支2f螺栓依据实际工作选择、核对套若干7电缆头附件依据
8、实际工作选择、核对套若干4.3 工器具及仪器仪表序号名称型号及规格单位数量备注1验电笔支1/人2接地线组2依据出线回路确定组数3白棕绳根若干4个人工具套1/人5撬棒根36铁榔头把17绝缘摇表台18接地电阻测试仪台19锯弓把110电缆剪刀把111液压钳台1制作电缆头用12喷灯（喷枪）只（支）113卷尺5m支214水平尺支215防护眼镜付216电焊机台117电锤把118吊车台119吊筋钢丝根若干20卸扣只若干21三相电源电缆盘盘122平安围网（栏）片（只）若干依据作业地点现场设置23交通平安警示标记只若干依据作业地点现场设置4.4 技术资料序号名称备注1厂家产品合格证书、安装说明书、试验报告、图纸
9、等相关资料2该作业的施工路径图、施工交底等相关资料4.5 安装前设备设施状态序号安装前设备设施状态1历史记录2更换前存在的问题3其他5危急源点分析预控序号防范类型危急点预防限制措施1触电1）漏电触电1）现场施工电源应运用绝缘导线，并在开关箱的首端处安装合格的漏电保安器：2）现场运用的电动工具应按周期进行试验，并经试验合格；3）移动式电动设备或电动工具应运用软橡胶电缆，电缆不得破损漏电。2）误碰、邻近带电部位作业1）工作前组织工作人员学习工程三措，明确线路名称和范围，以及相邻带电线路2）误碰、邻近带电部位作业3）误碰带电设备1）起吊等作业时，要与周边带电部位保持平安距离，并设专人监护；2）作业前
10、应依据安规要求办理停电手续，严格进行验电接地。2物体打击3）落物打击1）施工人员应戴平安帽，杆上人员应防止掉东西，运用的工具、材料应用绳索传递，杆下应防止行人逗留；2）作业现场应装设明显的遮拦、警告标记等：3）劝告行人和站闲人员远离平安距离以外。3机械损害4）起重损害1）吊装工作应设专人统一指挥；2）严禁工作人员利用吊钩上下；3）汽车吊起重机必需保持水平位置，在松土地面上工作时，应在撑脚卜垫置道木：4）当设备离地后，应对各受力点进行一次检查，确认无异样后方可起吊；5）吊臂和悬物下严禁有人逗留：6）吊装时应保持平稳、速度匀称，发觉异样应马上停止作业；7）起重物不得长时间悬挂在空中，霜短暂停在空中
11、时，严禁驾驶人员离开明驶室。4交通平安撞伤1）占用道路应办理相关手续，并在道路50米处设置标示牌，夜间抢修应采纳反光标示牌：2）设备运输应绑扎坚固，防止运输中损伤设备，禁止人货混装。序号防范类型危急点预防限制措施5灼伤、烫伤、火灾动火作业不当1）动火时留意火焰喷口不能对着人体，防止伤人：2）动火时应开具动火证，做好平安防护措施，现场应配灭火器。6其它6作业流程图7作业阶段7.1开工序号内容1工作负责人全面检查现场平安措施是否与工作票（操作票）一样，是否与现场设备相符。2工作负责人向工作人员交待作业任务、平安措施和留意事项，明确作业范围。3打算作业工器具和材料P7.2安装阶段序号安装项目作业标准
12、留意事项备注1设备安装前土建基础的检查、验收1）设备基础应符合图纸设计要求：2）设备基础应高于旁边地坪。表面应平整、美观。3）基础四周回填土方实，基础做里外防水处理，盖板齐全、合格；4）垂干脆地体的间距不宜小于其长度的2倍：5）接地体顶面埋深符合设计规定，接地体引出线的垂直部分和接地装置焊接部位做好防腐处理，地面接地扁钢刷黄绿标识油漆符合要求（间隔IOCm）；6）接地系统须为闭合环型，接地网敷设完成后的土沟其回填土无石块和建筑垃圾；7）接地电阻值应小于4Q。1）接地体顶面埋深不宜小于0.6m：2）接地极、接地带的连接处应用电焊焊牢，焊接时搭接长度不小于接地带宽度的2倍，且至少3个棱边焊接。序号
13、安装项目作业标准留意事项备注2设备外观、相关资料检查1）出厂合格证、出厂及安装前交接试验报告、安装图纸、设计图纸等相关资料收集齐全，核对设备型号、规格符合设计和厂家要求；2）箱（柜）体的内外表面应平整光滑且无锈、涂层脱落和磕碰损伤;3）所用涂料应符合技术要求，涂层应坚固、匀称、无明显的色差和反光：4）装置的铭牌、符号及标记要正确、清楚、齐全、安装位置应正确。3起重设备到位D起重机械和起重工具的工作负荷不准超过铭牌规定；2）起重设备应牢靠接地；3）影响交通时，应做好加装平安隔离措施。1）起重机械操作人员应由资质证书和考试合格取得合格证的人员：2）起重机正在吊物时，任何人不准在吊杆和吊物下停留或行走。4电缆终端拆除、箱（柜）体拆除1）拆除设备固定螺栓；2）断开箱（柜）内电缆终端头或分支头的连接，将电缆从箱（柜）内取出；3）运用起重机具缓慢起吊，重物吊离地面约IOcm时应暂停起吊进行全面检查，确认平安后方可接着起吊；4）设备到达指定位置后缓慢下落。1）拆除箱（柜）内电缆应实行防护措施，防止电缆损伤
