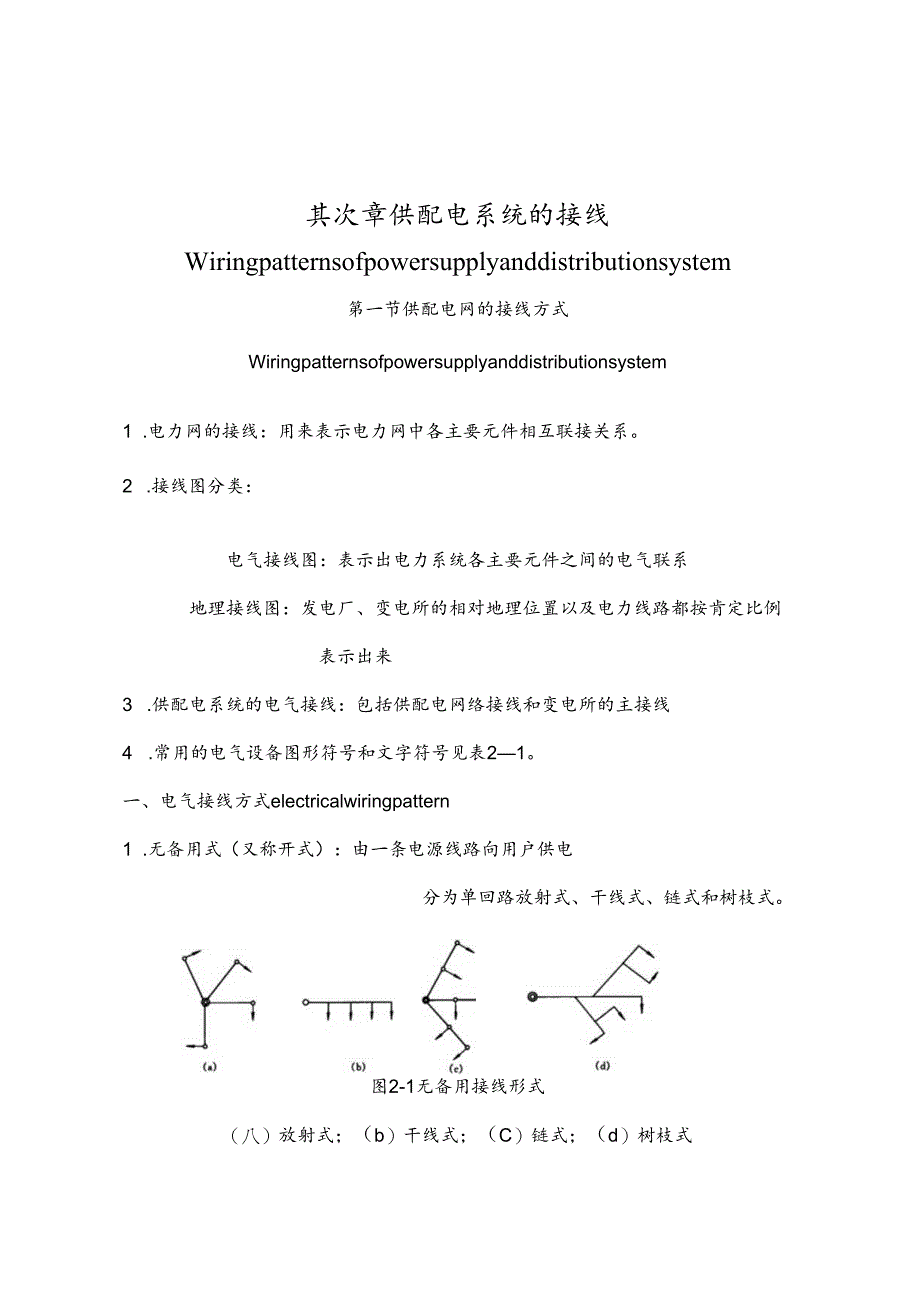

1、其次章供配电系统的接线Wiringpatternsofpowersupplyanddistributionsystem第一节供配电网的接线方式Wiringpatternsofpowersupplyanddistributionsystem1 .电力网的接线：用来表示电力网中各主要元件相互联接关系。2 .接线图分类：电气接线图：表示出电力系统各主要元件之间的电气联系地理接线图：发电厂、变电所的相对地理位置以及电力线路都按肯定比例表示出来3 .供配电系统的电气接线：包括供配电网络接线和变电所的主接线4 .常用的电气设备图形符号和文字符号见表21。一、电气接线方式electricalwiringpa

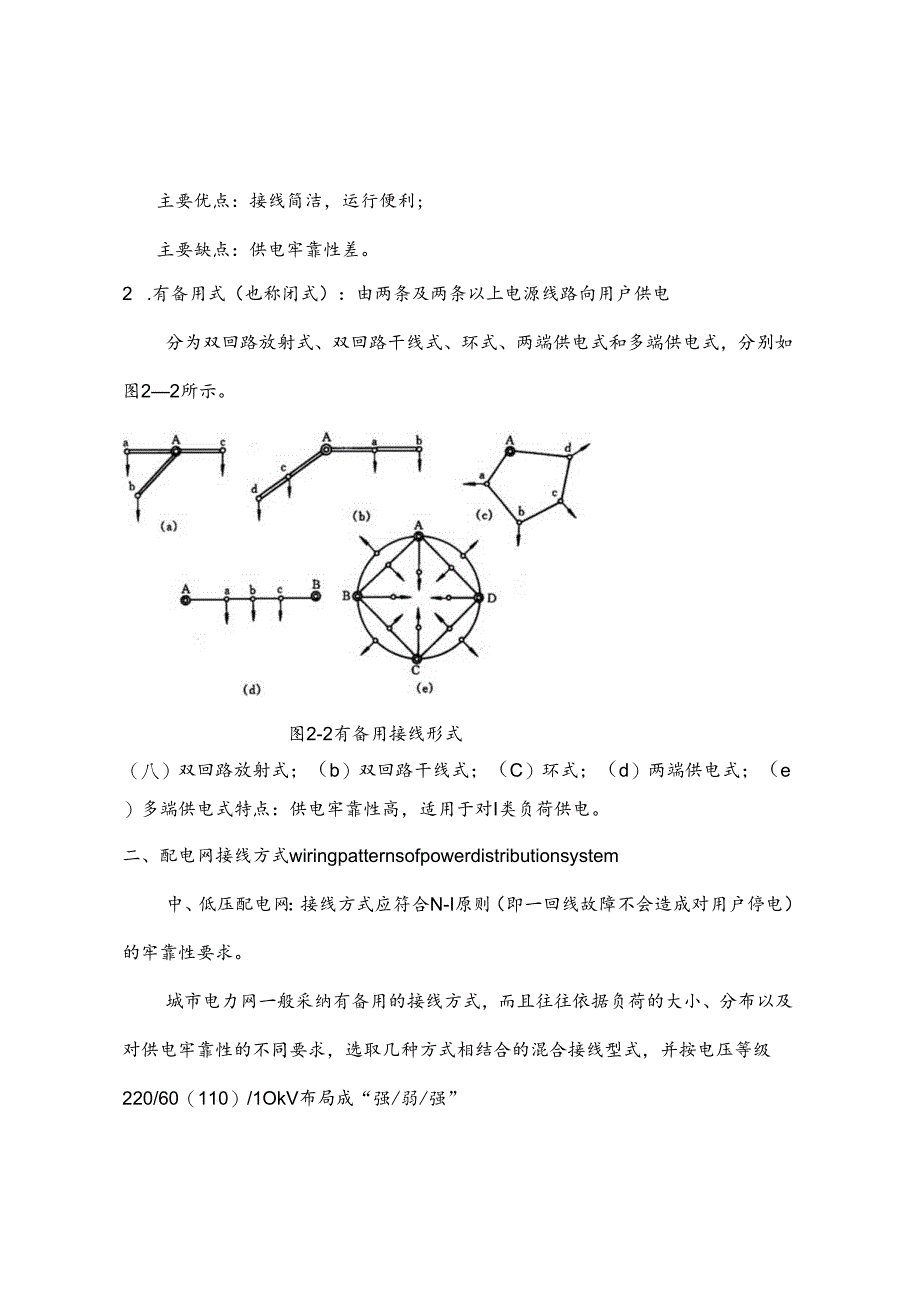

2、ttern1 .无备用式（又称开式）：由一条电源线路向用户供电分为单回路放射式、干线式、链式和树枝式。图2-1无备用接线形式（八）放射式；（b）干线式；（C）链式；（d）树枝式主要优点：接线简洁，运行便利;主要缺点：供电牢靠性差。2 .有备用式（也称闭式）：由两条及两条以上电源线路向用户供电分为双回路放射式、双回路干线式、环式、两端供电式和多端供电式，分别如图22所示。图2-2有备用接线形式（八）双回路放射式；（b）双回路干线式；（C）环式；（d）两端供电式；（e）多端供电式特点：供电牢靠性高，适用于对I类负荷供电。二、配电网接线方式wiringpatternsofpowerdistribut
3、ionsystem中、低压配电网：接线方式应符合N-I原则（即一回线故障不会造成对用户停电）的牢靠性要求。城市电力网一般采纳有备用的接线方式，而且往往依据负荷的大小、分布以及对供电牢靠性的不同要求，选取几种方式相结合的混合接线型式，并按电压等级220/60（110）/1OkV布局成“强/弱/强”的接线形式。一高压配电网的接线方式1包括IlOkV、60kV和35kV的线路和变电所。2 .由于牢靠性要求很高，故一般用有备用的接线。3 .采纳架空线路时，为两回路；采纳电缆线路时可分多回路。为避开双回路同时故障而使变电所全停，应尽可能在双侧有电源。图2-3两侧电源分段的高压配电网电源图2-4电缆线路的
4、双T接线FlxIwXl1Ar变电所甲变电所乙变电所丙图2一5三侧电源的三T接线4,线路上接入3个及以上变电所时，线路宜在两侧有电源，但正常运行时两侧电源不并列。二中压配电网的接线方式1.组成：10kV线路、配电所、开闭所、箱式配电所、杆架变压器等2.主要的接线方式：放射式、一般环式、拉手环式、双路放射式、双路拉手环式等五种。放射式架空线路的放射式结构见图26;电缆线路为多回路平行线式，如图27所示。特点：结构简洁，投资较小，维护便利一般环式只有一个电源，中压变电站停电，则用户停电。a.架空线路的一般环式在同一个中压变电站的供电范围内，不同线路的末端或中部连接起来构成环式网络，见图28。留意：中
5、压变电站IOkV侧为单母线分段时，两回线路最好分别来自不同的母线段，这样只有中压变电站全停时，才会影响用户用电。特点：配电线路可分段检修，停电范围较小。单母不分段图28一般环式供电接线原理图b.电缆线路的一般环式单一电源供电由电缆本身构成环式留意：每个用户入口都要装设由负荷开关或电缆插头组成的“n”接进口设备，便于电缆分段检修。拉手环式两端都有电源。a.架空线路拉手环式特点：两端都有电源、环式设计、开式运行;任何一端都可以供应全线负荷，变电站的备用容量要适当增加;线路可分段检修。图210拉手环式供电接线原理图（八）中间断开式；(b)末端断开式b.电缆拉手环式国271电缆拉手环式电缆供电接线原理
6、图供电牢靠性较高。但故障停电时，人工倒闸会影响用户用电。(4)双线放射式一端供电，两回线路，即常说的双“T”接。任何一回线路事故或检修停电时，都可由另一回线路供电。只有在这个中压变电站全停时，用户才会停电。牢靠性较高。图212双线放射供电接线原理图双线拉手环式两端有电源，双接。这种接线的架空线路造价过高，很少采纳。该接线方式对双电源用户基本上可以做到不停电，目前电缆线路供电的某些重要用户已采纳这种接线供电。图2-13双线拉手环式接线原理图3.应用举例：城市配电网就可采纳拉手环式；城市边缘和乡镇配电网就可采纳一般环式和放射式：中压变电站邻近的末端集中负荷就可采纳多回路平行线式;供电牢靠性要求高的
7、就可采纳双线放射式或双线拉手环式。三低压配电网的接线方式低压配电网：指电压等级IkV以下的自配电变压器低压侧或从直配发电机母线，至各用户受电设备的电力网络。低压配电网的接线要综合考虑配电变压器的容量及供电范围和导线截面。低压配电网供电半径一般不超过400m。接线形式有以下几种。1 放射式(1)低压架空配电网放射式a.一台配电变压器一组低压熔断器全部的低压配电线路都由一组低压熔断器限制。优点：接线简洁，造价较低。缺点：供电牢靠性差，平安性差、灵敏度差。用于：负荷密度较小、供电范围也较小的地区，且配电变压器容量不超过50kVA或100kVA时。图2-14一台变压器一组低压爆断器b.多组低压熔断器接
8、线方式一路低压配电线路采纳一组低压熔断器，如图215所示。特点：停电面积小，牢靠性高；熔断器的爱护灵敏度高。图275一台变压器多组低压熔断器放射式接线方式图电缆配电网放射式有单回路放射式、双回路放射式、带低压开闭所的放射式。低变电.-八一开闭所4，r11图216双回路放射图217有低压开闭所的低压供电示意图供电接线原理图2、一般环式在电缆线路中，只有一台配电变压器或几台属于同一中压电源的配电变压器供电的低压配电网。一般用于住宅楼群区。3、拉手环式I一中压配电线路；2配电变压器;3低压熔断器；4一低压格网；两侧都有电源。供电牢靠性大大高于单电源的一般环式。4、格式用于低压电缆线路。分为低压格网、
9、低压变电站群、中压配电线路三个部分。配电变压器一般都是同一容量。要求：每个配电变压器四周的其他配电变压器的电源应来自不同中压变电站或同一中压变电站不同母线段的中压配电线路。特点：结构敏捷，供电牢靠性高。5一负荷其次节变电所主接线的基本形式Basicpatternofsubstationmainelectricalconnection1.变电所的电气主接线由变压器、断路器、隔离开关、互感器、母线和电缆等电气设备，按肯定依次连接的，用以表示生产和安排电能的电路。又称为一次接线。2.电气主接线图：用规定的设备文字符号和图形符号，按其实际连接依次绘制而成的，通常用单线图表示。假如三相不尽相同，则局部可
10、以用三线图表示。电气主接线图表示了各主要设备的规格、数量，反映了各设备的作用、连接方式和各回路间的相互联系。3.主接线的基本要求：(1)保证供电的牢靠性(2)具有肯定的敏捷性和便利性主接线应能适应各种运行方式，并能敏捷地进行方式转换(3)具有经济性(4)可扩展性f简单单母线/(单母线J单母线分段单母线带旁路1有母线型1(简单双母线双母线分段1双母线双母线带旁路主接线分类1双断路器双母线1分数断路器双母线(3接线)单元接线无母线型桥形接线、多角形接线、具有母线的主接线mainelectricalconnectionwithbus母线的作用：汇合和安排电能单母线接线singlebusconnect
11、ion1 .断路器QF:用来接通或切断电路隔离开关QS：检修断路器时，形成一个明显的断口母线隔离开关：紧靠母线的隔离开关QSi、QS2出线隔离开关：靠近线路的隔离开关QS3接地隔离开关EQS：检修出线时闭合，代替平安接地线的作用.2 .隔离开关和断路器的操作依次保证隔离开关“先通后断”或在等电位状态下进行操作。如给出线W1.l送电时，必需先合QS,再合QS3,最终合上断路器QF?;如停止供电，须先断开QFz,然后再拉开QS3,最终短开QS”此外：为防止误操作，除严格执行操作规程外，在隔离开关和相应的断路器之间，应加装电磁闭锁或机械闭锁。3 .单母线接线的特点优点：接线简洁清楚、操作便利、设备少
12、、投资小，隔离开关仅用于检修,不作为操作电器，不简洁发生误操作。缺点：(1)母线和母线隔离开关检修或故障时，将造成全部回路停电；(2)出线断路器检修时，该回路将停电。4 .主要用于小容量的发电厂和变电所中。二单母线分段接线singlebuswithtwosections1 .优点：可分段检修母线和母线隔离开关，减小母线故障的影响范围，缺点：出线断路器检修时，该出线停电。2 .运行方式正常运行时，分段断路器DQF是断开的.在DQF上还装有备用电源自动投入装置，当任一电源失电，电源断路器断开后，DQF自动接通正常运行时，DQF是接通的任一母线故障，DQF断开，在牢靠性要求不高时可以用隔离开关分段故
13、障时将短时停电拉开分段隔离开关DQS后正常段母线即可复原供电,保证全部线路的接着供电；保证非故障段母线可以正常工作。AAG/.UZffI，/.V3 .分段的数目取决于电源数量和容量。段数分得越多故障时停电范围越小，但同时所用断路器等设备也增多，且运行也越困难。通常23段为宜，为削减母线故障的影响范围，应尽可能使一段母线上的电源功率与出线功率之和相等。三带旁路母线的单母线接线mainandtransferbus旁路母线的作用：可以不停电地检修与它相连的任一断路器。优点：可不停电检修任一出线断路器。W一母线SW一旁路母线SQF一旁路断路图2-21带旁路母线的单母线接线SQS一旁路隔离开关虚线表示旁
14、路母线系统也可以用来不断开电源的检修电源断路器。1 .正常运行时，旁路不带电。2 .隔离开关作为操作电器必需遵循的“等电位原则，即推断操作前后隔离开关两端的电位。检修QF之前的步骤：(1)先合隔离开关QS3,再合QS/(2)合上SQF(对旁路母线充电检查);(3)合上SQS；(4)断开QF;(5)断开QS1,再断开QS2。3 .适用范围由于旁路系统造价昂贵，同时使配电装置和运行困难，所以规程规定：电压为35kV而出线在8回以上，IlOkV、6回以上，220kV.4回以上的屋外配电装置都可加设旁路母线。610kV屋内配电装置，一般不装设旁路母线。四单母线分段带旁路的接线singlebuswithtwosectionsandonetransferbus1 .用特地的分段断路器和旁路段路器，则断路器数目较多，造价较高，一殳不用。常用：以分段断路器兼作旁路断路器的接线形式，如上图所示。2 .正常运行时旁路母线不带电，以单母线分段方式运行分段断路器DQF及隔离开关QSi、QSz在闭合状态，QS3、QS八QSs均断开。3 .单母线方式运行DQF作为旁路断路器运行，若闭合隔离开关QSi、QS4（此时QS2、QS3断开）及DQF,旁路母线即接至A段母线；若合上隔离开关QS2、QS3（此时QS-Q
