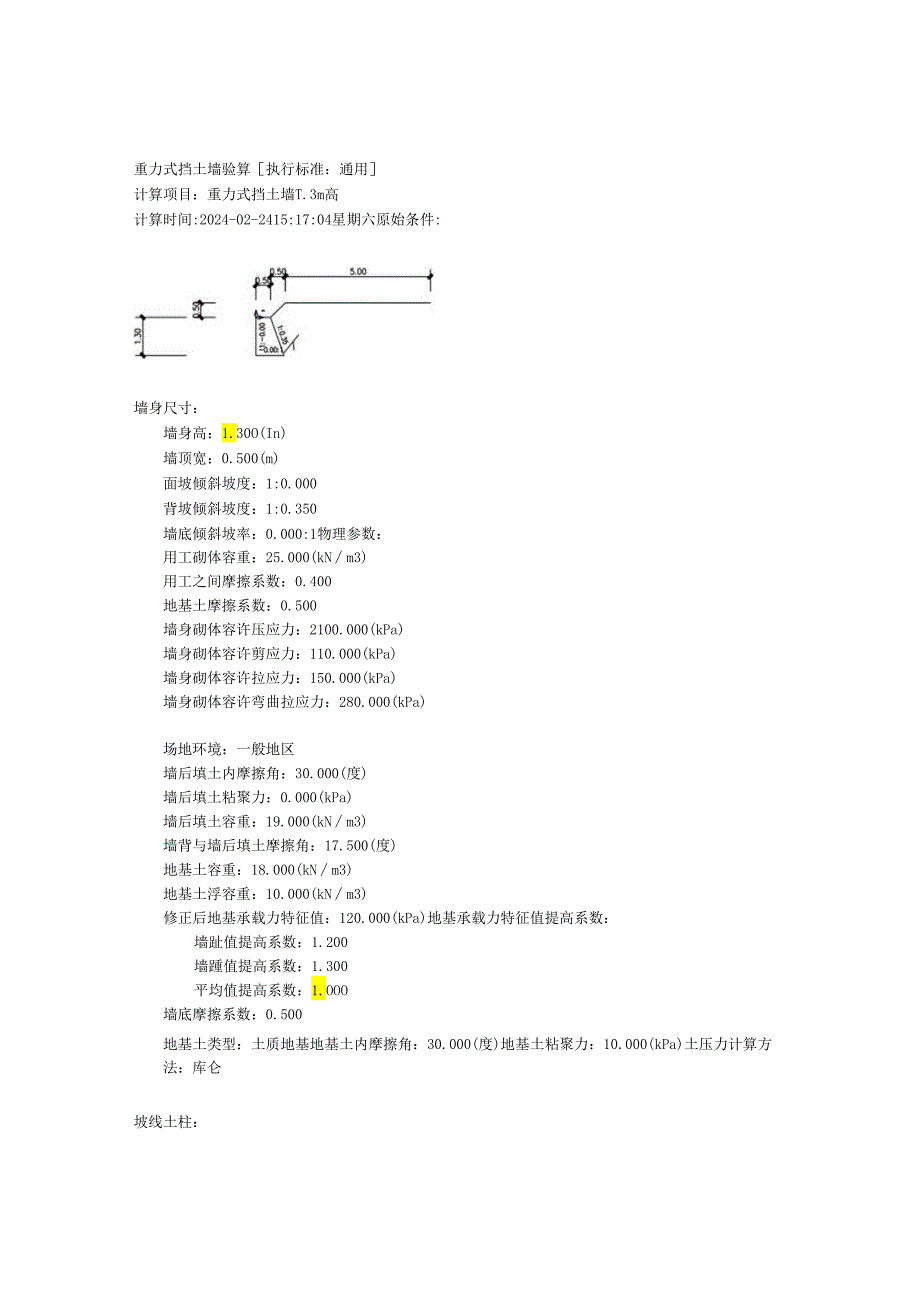

1、重力式挡土墙验算执行标准：通用计算项目：重力式挡土墙T.3m高计算时间:2024-02-2415:17:04星期六原始条件:墙身尺寸：墙身高：1.30O(In)墙顶宽：0.500(m)面坡倾斜坡度：1:0.000背坡倾斜坡度：1:0.350墙底倾斜坡率：0.000:1物理参数：用工砌体容重：25.000(kNm3)用工之间摩擦系数：0.400地基土摩擦系数：0.500墙身砌体容许压应力：2100.000(kPa)墙身砌体容许剪应力：110.000(kPa)墙身砌体容许拉应力：150.000(kPa)墙身砌体容许弯曲拉应力：280.000(kPa)场地环境：一般地区墙后填土内摩擦角：30.000

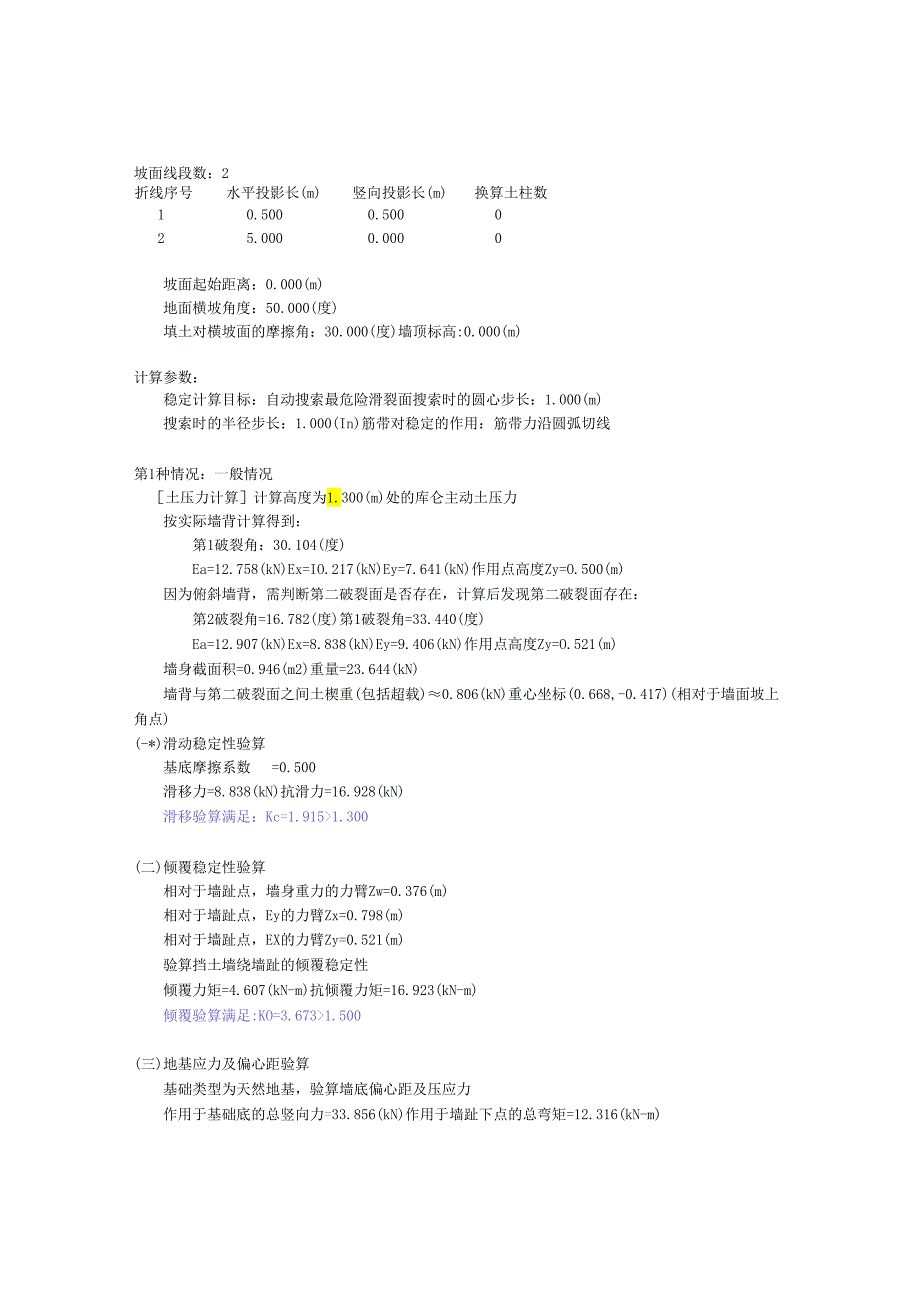

2、(度)墙后填土粘聚力：0.000(kPa)墙后填土容重：19.000(kNm3)墙背与墙后填土摩擦角：17.500(度)地基土容重：18.000(kNm3)地基土浮容重：10.000(kNm3)修正后地基承载力特征值：120.000(kPa)地基承载力特征值提高系数：墙趾值提高系数：1.200墙踵值提高系数：1.300平均值提高系数：1.OOO墙底摩擦系数：0.500地基土类型：土质地基地基土内摩擦角：30.000(度)地基土粘聚力：10.000(kPa)土压力计算方法：库仑坡线土柱：坡面线段数：2折线序号水平投影长(m)竖向投影长(m)换算土柱数10.5000.500025.0000.000
3、0坡面起始距离：0.000(m)地面横坡角度：50.000(度)填土对横坡面的摩擦角：30.000(度)墙顶标高:0.000(m)计算参数：稳定计算目标：自动搜索最危险滑裂面搜索时的圆心步长：1.000(m)搜索时的半径步长：1.000(In)筋带对稳定的作用：筋带力沿圆弧切线第1种情况：一般情况土压力计算计算高度为1.300(m)处的库仑主动土压力按实际墙背计算得到：第1破裂角：30.104(度)Ea=12.758(kN)Ex=IO.217(kN)Ey=7.641(kN)作用点高度Zy=O.500(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=16.782
4、(度)第1破裂角=33.440(度)Ea=12.907(kN)Ex=8.838(kN)Ey=9.406(kN)作用点高度Zy=O.521(m)墙身截面积=0.946(m2)重量=23.644(kN)墙背与第二破裂面之间土楔重(包括超载)0.806(kN)重心坐标(0.668,-0.417)(相对于墙面坡上角点)(-*)滑动稳定性验算基底摩擦系数=0.500滑移力=8.838(kN)抗滑力=16.928(kN)滑移验算满足：Kc=1.9151.300(二)倾覆稳定性验算相对于墙趾点，墙身重力的力臂Zw=0.376(m)相对于墙趾点，Ey的力臂Zx=0.798(m)相对于墙趾点，EX的力臂Zy=0

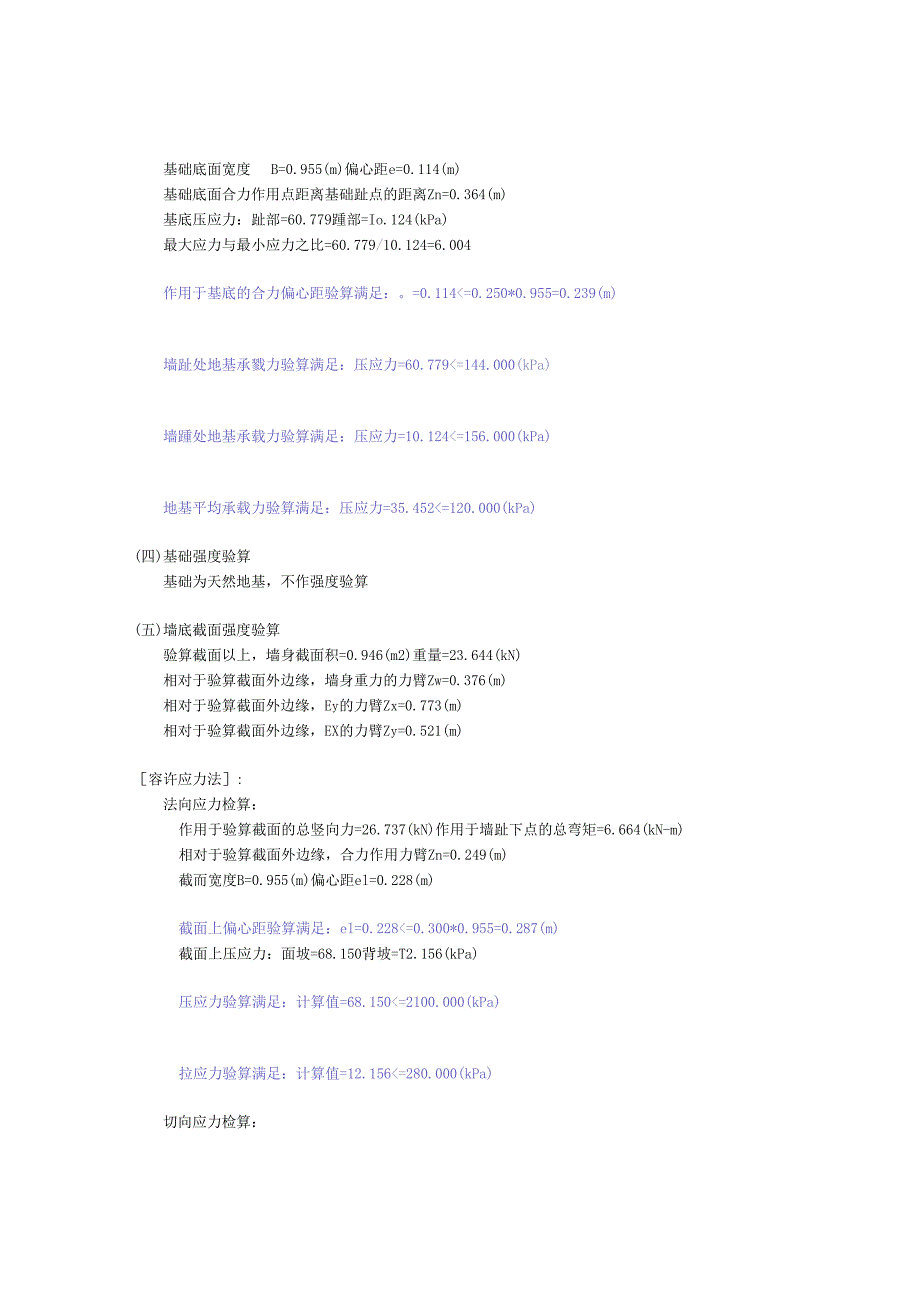

5、.521(m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩=4.607(kN-m)抗倾覆力矩=16.923(kN-m)倾覆验算满足:KO=3.6731.500(三)地基应力及偏心距验算基础类型为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力=33.856(kN)作用于墙趾下点的总弯矩=12.316(kN-m)基础底面宽度B=0.955(m)偏心距e=0.114(m)基础底面合力作用点距离基础趾点的距离Zn=0.364(m)基底压应力：趾部=60.779踵部=Io.124(kPa)最大应力与最小应力之比=60.779/10.124=6.004作用于基底的合力偏心距验算满足：。=0.114=0.2
6、50*0.955=0.239(m)墙趾处地基承戮力验算满足：压应力=60.779=144.000(kPa)墙踵处地基承载力验算满足：压应力=10.124=156.000(kPa)地基平均承载力验算满足：压应力=35.452=120.000(kPa)(四)基础强度验算基础为天然地基，不作强度验算(五)墙底截面强度验算验算截面以上，墙身截面积=0.946(m2)重量=23.644(kN)相对于验算截面外边缘，墙身重力的力臂Zw=0.376(m)相对于验算截面外边缘，Ey的力臂Zx=0.773(m)相对于验算截面外边缘，EX的力臂Zy=0.521(m)容许应力法:法向应力检算：作用于验算截面的总竖向
7、力=26.737(kN)作用于墙趾下点的总弯矩=6.664(kN-m)相对于验算截面外边缘，合力作用力臂Zn=0.249(m)截而宽度B=0.955(m)偏心距el=0.228(m)截面上偏心距验算满足：el=0.228=0.300*0.955=0.287(m)截面上压应力：面坡=68.150背坡=T2.156(kPa)压应力验算满足：计算值=68.150=2100.000(kPa)拉应力验算满足：计算值=12.156=280.000(kPa)切向应力检算：剪应力验算满足：计算值=-1.944=1.250各组合最不利结果(-*)滑移验算安全系数最不利为：组合1(一般情况)抗滑力=16.928(
8、kN),滑移力=8.838(kN)0滑移验算满足：Kc=1.9151.300(二)倾覆验算安全系数最不利为：组合1(一般情况)抗倾覆力矩=16.923(kN-M),倾覆力矩=4.607(kN-m)o倾覆验算满足：Ko=3.6731.500（）地基验算作用于基底的合力偏心距验算最不利为：组合1（一般情况）作用于基底的合力偏心距验算满足：e=0.114=0.250*0.955=0.239（m）墙趾处地基承载力验算最不利为：组合1（一般情况）墙趾处地基承载力验算满足：压应力=60.779=144.000（kPa）墙踵处地基承我力验算最不利为：组合1（一般情况）墙踵处地基承载力验算满足：压应力=10.
9、124=156.000（kPa）地基平均承载力验算最不利为：组合1（一般情况）地基平均承载力验算满足：压应力=35.452=120.000（kPa）（四）基础验算不做强度计算。（五）墙底截面强度验算容许应力法:截面上偏心距验算最不利为：组合1（一般情况）截面上偏心距验算满足:el=0.228=0.300*0.955=0.287（m）压应力验算最不利为：组合1（一般情况）压应力验算满足：计算值=68.150=2100.000（kPa）拉应力验算最不利为：组合1（一般情况）拉应力验算满足：计算值=12.156=280.000（kPa）剪应力验算最不利为：组合1（般情况）剪应力验算满足：计算值=-1.944=1.250
