1、1概述31.1 设计依据31.2 设计参数、设计范围31.3 工艺设计遵循的主要规范41.4 改造原因及措施51.5 主要工程量82工艺设计152.1 管材选择152.2 管径选择152.3 强度计算172.4 管件183施工技术要求203.1 材料管理203.2 土方工程203.3 管道、管件及设备的防腐213.4 埋地管道敷设233.5 特殊地段和架空钢质管道安装263.6 设备安装273.7 防雷防静电接地安装293.8 室内安装293.9 管道连接及质量检验323.10 管道吹扫及试验353.11 停气接管383.12 氮气置换与通气393.13 管道数字化测绘393.14 管道拆除4

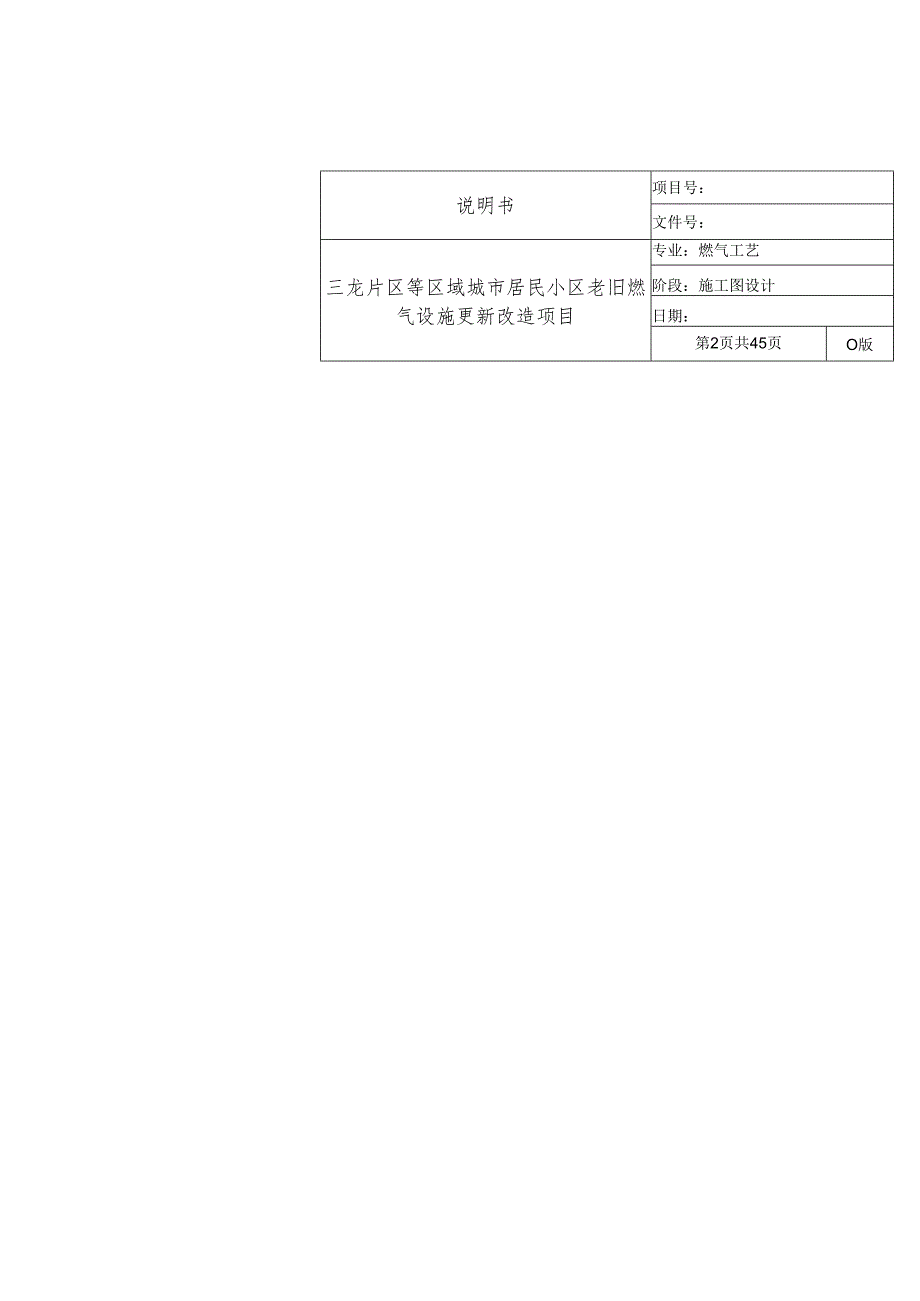

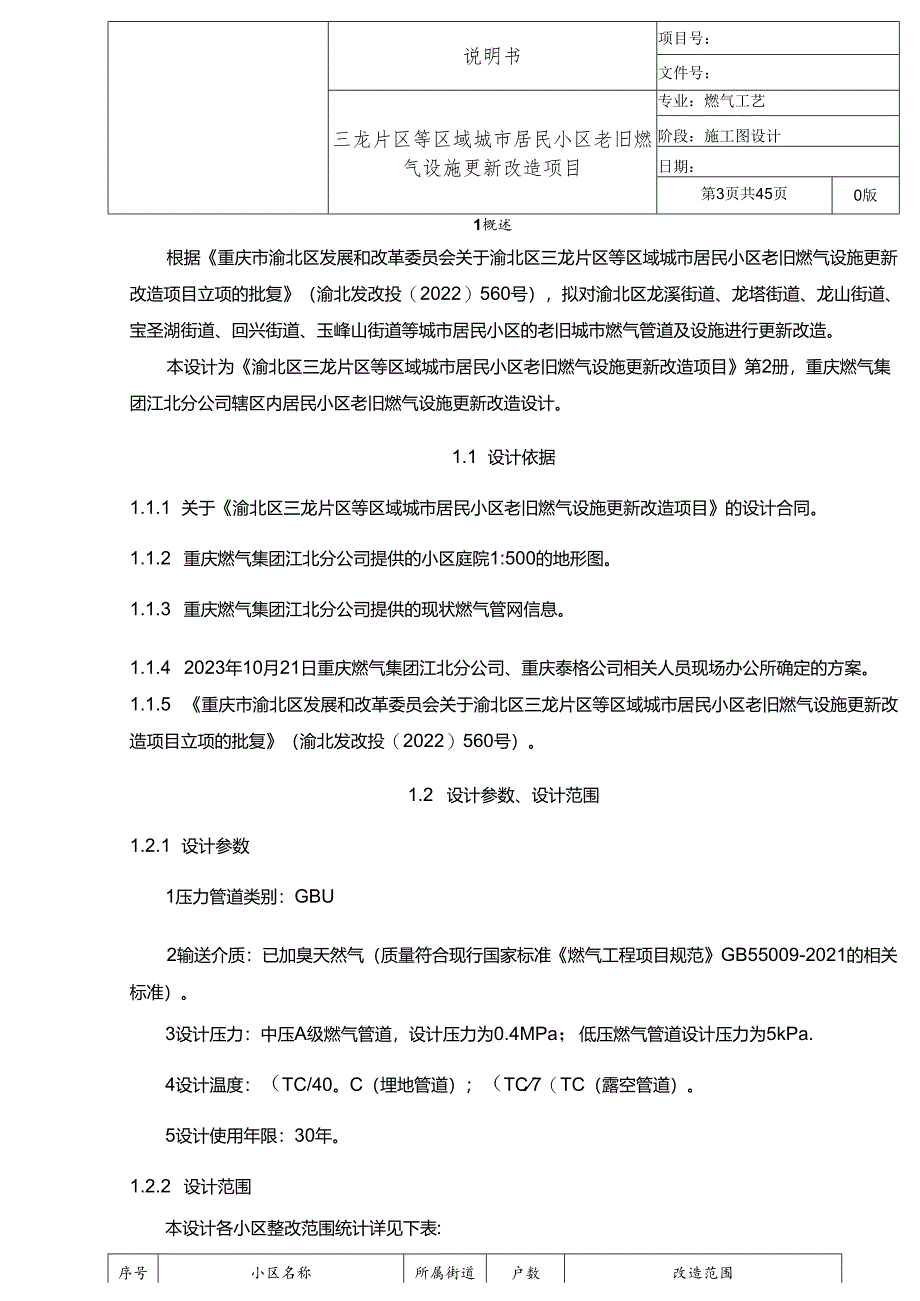

2、03.15 其他414HSE管理42说明书项目号：文件号：三龙片区等区域城市居民小区老旧燃气设施更新改造项目专业：燃气工艺阶段：施工图设计日期：第2页共45页O版5劳动保护及安全卫生435.1 概述435.2 设计措施435.3 施工及运行措施436工程竣工验收44说明书项目号：文件号：三龙片区等区域城市居民小区老旧燃气设施更新改造项目专业：燃气工艺阶段：施工图设计日期：第3页共45页0版1概述根据重庆市渝北区发展和改革委员会关于渝北区三龙片区等区域城市居民小区老旧燃气设施更新改造项目立项的批复（渝北发改投（2022）560号），拟对渝北区龙溪街道、龙塔街道、龙山街道、宝圣湖街道、回兴街道、玉
3、峰山街道等城市居民小区的老旧城市燃气管道及设施进行更新改造。本设计为渝北区三龙片区等区域城市居民小区老旧燃气设施更新改造项目第2册，重庆燃气集团江北分公司辖区内居民小区老旧燃气设施更新改造设计。1.1 设计依据1.1.1 关于渝北区三龙片区等区域城市居民小区老旧燃气设施更新改造项目的设计合同。1.1.2 重庆燃气集团江北分公司提供的小区庭院1:500的地形图。1.1.3 重庆燃气集团江北分公司提供的现状燃气管网信息。1.1.4 2023年10月21日重庆燃气集团江北分公司、重庆泰格公司相关人员现场办公所确定的方案。1.1.5 重庆市渝北区发展和改革委员会关于渝北区三龙片区等区域城市居民小区老旧

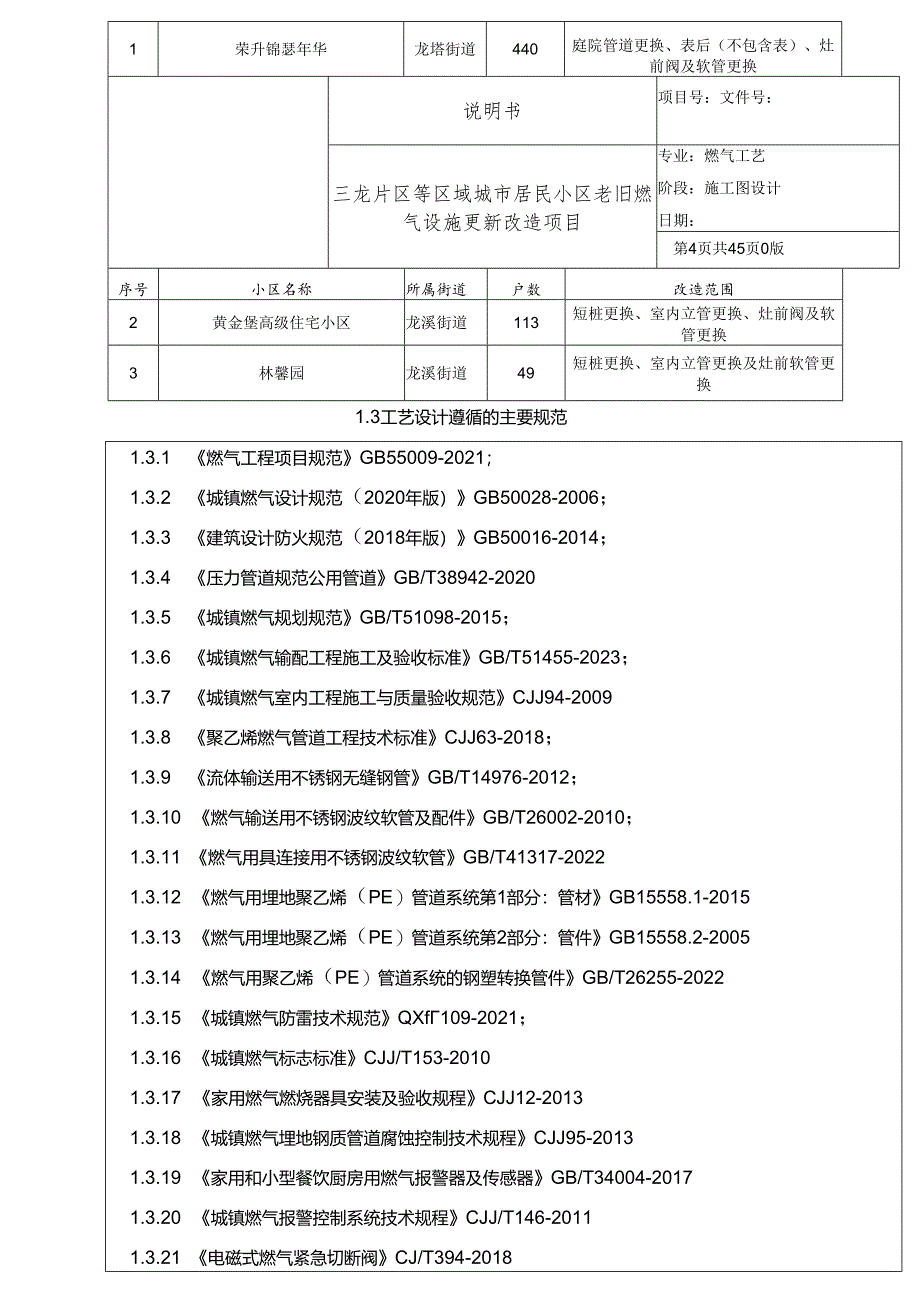

4、燃气设施更新改造项目立项的批复（渝北发改投（2022）560号）。1.2 设计参数、设计范围1.2.1 设计参数1压力管道类别：GBU2输送介质：已加臭天然气（质量符合现行国家标准燃气工程项目规范GB55009-2021的相关标准）。3设计压力：中压A级燃气管道，设计压力为0.4MPa；低压燃气管道设计压力为5kPa.4设计温度：（TC/40。C（埋地管道）；（TC7（TC（露空管道）。5设计使用年限：30年。1.2.2 设计范围本设计各小区整改范围统计详见下表:序号小区名称所属街道户数改造范围1荣升锦瑟年华龙塔街道440庭院管道更换、表后（不包含表）、灶前阀及软管更换说明书项目号：文件号：三
5、龙片区等区域城市居民小区老旧燃气设施更新改造项目专业：燃气工艺阶段：施工图设计日期：第4页共45页0版序号小区名称所属街道户数改造范围2黄金堡高级住宅小区龙溪街道113短桩更换、室内立管更换、灶前阀及软管更换3林馨园龙溪街道49短桩更换、室内立管更换及灶前软管更换1.3工艺设计遵循的主要规范1.3.1 燃气工程项目规范GB55009-2021；1.3.2 城镇燃气设计规范（2020年版）GB50028-2006；1.3.3 建筑设计防火规范（2018年版）GB50016-2014；1.3.4 压力管道规范公用管道GB/T38942-20201.3.5 城镇燃气规划规范GB/T51098-201
6、5；1.3.6 城镇燃气输配工程施工及验收标准GB/T51455-2023；1.3.7 城镇燃气室内工程施工与质量验收规范CJJ94-20091.3.8 聚乙烯燃气管道工程技术标准CJJ63-2018；1.3.9 流体输送用不锈钢无缝钢管GB/T14976-2012；1.3.10 燃气输送用不锈钢波纹软管及配件GB/T26002-2010；1.3.11 燃气用具连接用不锈钢波纹软管GB/T41317-20221.3.12 燃气用埋地聚乙烯（PE）管道系统第1部分：管材GB15558.1-20151.3.13 燃气用埋地聚乙烯（PE）管道系统第2部分：管件GB15558.2-20051.3.14
7、 燃气用聚乙烯（PE）管道系统的钢塑转换管件GB/T26255-20221.3.15 城镇燃气防雷技术规范QXf109-2021；1.3.16 城镇燃气标志标准CJJ/T153-20101.3.17 家用燃气燃烧器具安装及验收规程CJJ12-20131.3.18 城镇燃气埋地钢质管道腐蚀控制技术规程CJJ95-20131.3.19 家用和小型餐饮厨房用燃气报警器及传感器GB/T34004-20171.3.20 城镇燃气报警控制系统技术规程CJJ/T146-20111.3.21 电磁式燃气紧急切断阀CJ/T394-20181.3.22 建筑用手动燃气阀门CJ/T180-20141.3.23 城镇
8、天然气用户工程技术规程DB50/T1291-20221.3.24 城镇燃气设施运行、维护和抢修安全技术规程CJJ51-2016说明书项目号：文件号：三龙片区等区域城市居民小区老旧燃气设施更新改造项目专业：燃气工艺阶段：施工图设计日期：第5页共45页0版1.3.25流体输送用无缝钢管GB/T8163-2018；1.3.26 低压流体输送用焊接钢管GB/T3091-2015；1.3.27 钢制对焊管件类型与参数GB/T12459-2017；1.3.28 钢制对焊管件技术规范GB/T13401-20171.3.29 可锻铸铁管路连接件GB/T3287-20111.3.30 现场设备、工业管道焊接工程
9、施工规范GB50236-2011；1.3.31 现场设备、工业管道焊接工程施工质量验收规范GB50683-2011；1.3.32承压设备无损检测第1部分通用部分NB/T47013.1-20151.3.33承压设备无损检测第2部分射线检测NB/T47013.2-20151.3.34承压设备无损检测第3部分超声检测NB/T47013.3-20151.3.35承压设备无损检测第4部分磁粉检测NB/T47013.4-20151.3.36 城镇燃气调压箱GB27791-2020；1.3.37 埋地钢质管道聚乙烯防腐层GB/T23257-20171.3.38 涂覆涂料前钢材表面处理表面清洁度的目视评定第1
10、部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级GB/T8923.1-20111.3.39 涂覆涂层前钢材表面处理表面清洁度的目视评定第2部分:已涂覆过的钢材表面局部清除原有涂层后的处理等级GB/T8923.2-20081.3.40 管道燃气自闭阀CJT447-20141.3.41 家庭用户管道燃气自闭阀安装技术规程T/CQGIA1001-20221.3.42 承压设备焊接工艺评定NB/T47014-20111.3.43 石油天然气工程管道和设备涂色规范SY/T0043-20201.3.44 钢质管道熔结环氧粉末外涂层技术规范SY/T0315-20131.3.45 中
11、华人民共和国国家计量检定规程膜式燃气表JJG577-20121.3.46 市政公用工程设计文件编制深度规定（2013年版）；1.3.47 重庆燃气集团股份有限公司相关企业标准；1.4改造原因及措施1.4.1庭院管网、立管改造部分1荣升锦瑟年华1）小区现状：荣升锦瑟年华位于龙塔街道，该小区建成于2000年，共440户，28层说明书项目号：文件号：三龙片区等区域城市居民小区老旧燃气设施更新改造项目专业：燃气工艺阶段：施工图设计日期：第6页共45页0版高层建筑，现状供气方式为：中压庭院管道经调压箱调压后，低压庭院管道埋地敷设至引入管，然后由户内立管一燃气表一表后管引至灶前供气。2）改造原因：荣升锦瑟
12、年华燃气管道及设施运行年限距今已有23年，小区现状庭院管道采用20号无缝钢管，防腐方式为沥青玻璃丝布，防腐质量差，破损点多，已多次抢险，存在严重的安全隐患。3）改造方案：根据现场实地踏勘并结合管理单位意见，本设计对锦瑟年华庭院管网进行更换改造。具体整改措施有：（1）废弃庭院埋地管道拆除，因客观原因无法拆除的，采取注氮封堵。（2）拆除调压箱进出口的露空管道；拆除短桩。（3）管网工程：在阀井后碰口，即碰口点1,阀后新建PEdnII0、PEdn63中压燃气管道沿小区人行道或绿化带埋地敷设至楼栋调压箱止。经调压箱调压后，新建低压燃气管道PEdn63沿小区人行道或绿化带埋地敷设吹扫桩处，设置控制球阀后与
13、现状室外引入管碰口连接。锦瑟年华庭院燃气管道改造平面布置示意图详见图DWG-OOOO燃01-05.DWG-OOOO燃01-06o2黄金堡高级住宅小区1）小区现状：该小区位于渝北区龙溪街道，小区建成于2000年，为民用多层建筑（多为4层建筑，最高一栋为6层建筑），19栋住宅楼共计113户。现状供气方式为：中压庭院管道经调压箱调压后，低压庭院管道埋地敷设至引入管，然后由户内立管一燃气表一表后管引至灶前供气。2）改造原因：黄金堡高级住宅小区户内立管锈蚀严重，且用户缺乏安全意识，私改立管,将立管暗封在墙内，且燃气表使用年限超时，形成严重的安全隐患。3）改造方案：根据现场实地踏勘并结合管理单位意见，本设
14、计对黄金堡高级住宅小区户内立管进行更换改造。具体整改措施有：（1）拆除现状吹扫桩，为便于后期检修，本次新建吹扫桩带球阀。（2）户内立管置换后废弃封堵，改为户外集中挂表形式。（3）管网工程：新建DN32吹扫桩，吹扫桩后集中挂表，表后采用输送用不锈钢波纹管外加PVC套管保护沿外墙架空敷设，每户入户设总球阀，总球阀后采用输送用不锈钢明设至自闭阀和热水器阀，自闭阀后采用连接用不锈钢波纹管（或根据实际情况用金属包覆软管）说明书项目号：文件号：三龙片区等区域城市居民小区老旧燃气设施更新改造项目专业：燃气工艺阶段：施工图设计日期：第7页共45页0版接灶，热水器阀后采用连接用不锈钢波纹管接热水器。黄金堡高级住宅小区庭院燃气管道改造平面布置示意图详见图DWG-OOOO燃01-01,图DWG-OOOO燃Ol-O2；集中挂表示意图、表后安装示意图及自闭阀安装示意图详见图DWG-OOOo燃01-13、图DWG-OOOO燃01-14.图DWG-OOOO燃OI-19、图DWG-OOOO燃01-203林馨园1）小区现状：该小区位于渝北区龙溪街道，小区建成于2000年，为4层民用多层建筑，6栋住宅楼共计49户。现状供气方式为：中压庭院管道经调压箱调压后，低
