《仿木结构的涂饰技术模板.docx》由会员分享，可在线阅读，更多相关《仿木结构的涂饰技术模板.docx（5页珍藏版）》请在第壹文秘上搜索。

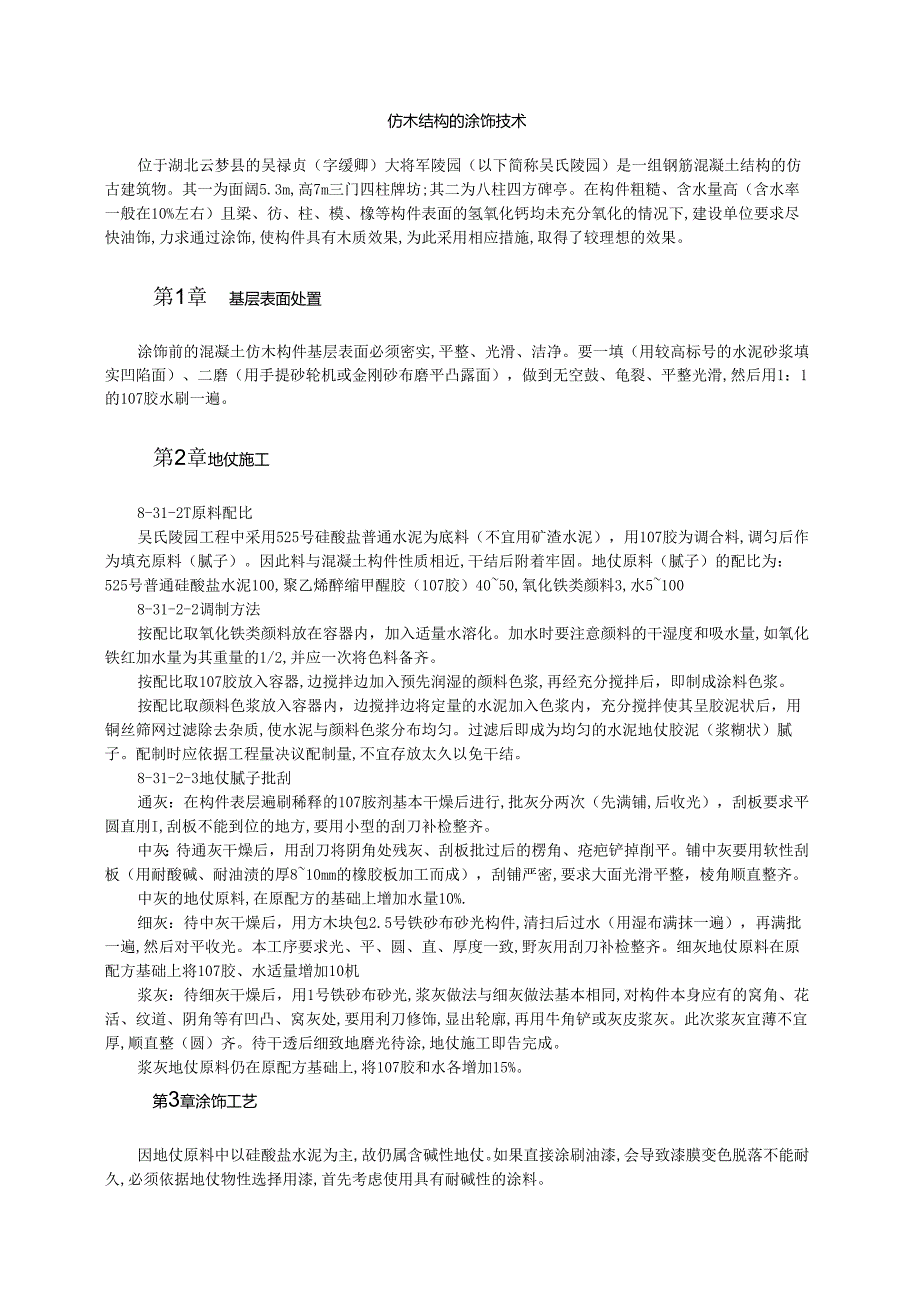

1、仿木结构的涂饰技术位于湖北云梦县的吴禄贞（字缓卿）大将军陵园（以下简称吴氏陵园）是一组钢筋混凝土结构的仿古建筑物。其一为面阔5.3m,高7m三门四柱牌坊;其二为八柱四方碑亭。在构件粗糙、含水量高（含水率一般在10%左右）且梁、彷、柱、模、橡等构件表面的氢氧化钙均未充分氧化的情况下,建设单位要求尽快油饰,力求通过涂饰,使构件具有木质效果,为此采用相应措施,取得了较理想的效果。第1章基层表面处置涂饰前的混凝土仿木构件基层表面必须密实,平整、光滑、洁净。要一填（用较高标号的水泥砂浆填实凹陷面）、二磨（用手提砂轮机或金刚砂布磨平凸露面），做到无空鼓、龟裂、平整光滑,然后用1：1的107胶水刷一遍。第2
2、章地仗施工8-31-2T原料配比吴氏陵园工程中采用525号硅酸盐普通水泥为底料（不宜用矿渣水泥），用107胶为调合料,调匀后作为填充原料（腻子）。因此料与混凝土构件性质相近,干结后附着牢固。地仗原料（腻子）的配比为：525号普通硅酸盐水泥100,聚乙烯醉缩甲醒胶（107胶）4050,氧化铁类颜料3,水51008-31-2-2调制方法按配比取氧化铁类颜料放在容器内，加入适量水溶化。加水时要注意颜料的干湿度和吸水量,如氧化铁红加水量为其重量的1/2,并应一次将色料备齐。按配比取107胶放入容器,边搅拌边加入预先润湿的颜料色浆,再经充分搅拌后，即制成涂料色浆。按配比取颜料色浆放入容器内，边搅拌边将定
3、量的水泥加入色浆内，充分搅拌使其呈胶泥状后，用铜丝筛网过滤除去杂质,使水泥与颜料色浆分布均匀。过滤后即成为均匀的水泥地仗胶泥（浆糊状）腻子。配制时应依据工程量决议配制量,不宜存放太久以免干结。8-31-2-3地仗腻子批刮通灰：在构件表层遍刷稀释的107胺剂基本干燥后进行,批灰分两次（先满铺,后收光），刮板要求平圆直刖I,刮板不能到位的地方,要用小型的刮刀补检整齐。中灰：待通灰干燥后，用刮刀将阴角处残灰、刮板批过后的楞角、疮疤铲掉削平。铺中灰要用软性刮板（用耐酸碱、耐油渍的厚810mm的橡胶板加工而成），刮铺严密,要求大面光滑平整，棱角顺直整齐。中灰的地仗原料,在原配方的基础上增加水量10%.细
4、灰：待中灰干燥后，用方木块包2.5号铁砂布砂光构件,清扫后过水（用湿布满抹一遍），再满批一遍,然后对平收光。本工序要求光、平、圆、直、厚度一致,野灰用刮刀补检整齐。细灰地仗原料在原配方基础上将107胶、水适量增加10机浆灰：待细灰干燥后，用1号铁砂布砂光,浆灰做法与细灰做法基本相同,对构件本身应有的窝角、花活、纹道、阴角等有凹凸、窝灰处,要用利刀修饰,显出轮廓,再用牛角铲或灰皮浆灰。此次浆灰宜薄不宜厚,顺直整（圆）齐。待干透后细致地磨光待涂,地仗施工即告完成。浆灰地仗原料仍在原配方基础上,将107胶和水各增加15%。第3章涂饰工艺因地仗原料中以硅酸盐水泥为主,故仍属含碱性地仗。如果直接涂刷油漆

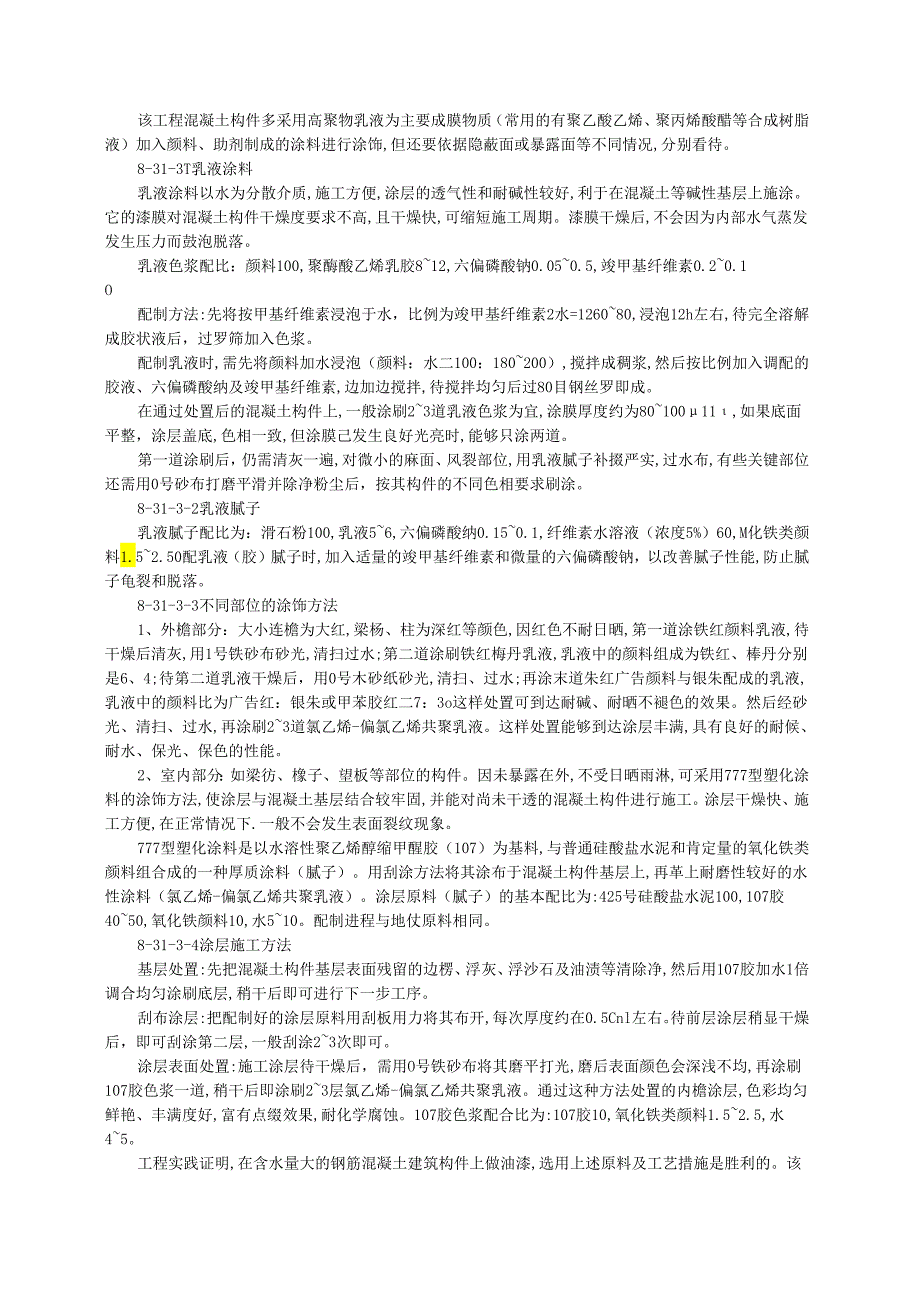

5、,会导致漆膜变色脱落不能耐久,必须依据地仗物性选择用漆,首先考虑使用具有耐碱性的涂料。该工程混凝土构件多采用高聚物乳液为主要成膜物质（常用的有聚乙酸乙烯、聚丙烯酸醋等合成树脂液）加入颜料、助剂制成的涂料进行涂饰,但还要依据隐蔽面或暴露面等不同情况,分别看待。8-31-3T乳液涂料乳液涂料以水为分散介质,施工方便,涂层的透气性和耐碱性较好,利于在混凝土等碱性基层上施涂。它的漆膜对混凝土构件干燥度要求不高,且干燥快,可缩短施工周期。漆膜干燥后,不会因为内部水气蒸发发生压力而鼓泡脱落。乳液色浆配比：颜料100,聚酶酸乙烯乳胶812,六偏磷酸钠0.050.5,竣甲基纤维素0.20.1O配制方法:先将按
6、甲基纤维素浸泡于水，比例为竣甲基纤维素2水=126080,浸泡12h左右,待完全溶解成胶状液后，过罗筛加入色浆。配制乳液时,需先将颜料加水浸泡（颜料：水二100：180200）,搅拌成稠浆,然后按比例加入调配的胶液、六偏磷酸纳及竣甲基纤维素,边加边搅拌,待搅拌均匀后过80目钢丝罗即成。在通过处置后的混凝土构件上,一般涂刷23道乳液色浆为宜,涂膜厚度约为8010011,如果底面平整，涂层盖底,色相一致,但涂膜己发生良好光亮时,能够只涂两道。第一道涂刷后，仍需清灰一遍,对微小的麻面、风裂部位,用乳液腻子补掇严实,过水布,有些关键部位还需用0号砂布打磨平滑并除净粉尘后，按其构件的不同色相要求刷涂。8
7、-31-3-2乳液腻子乳液腻子配比为：滑石粉100,乳液56,六偏磷酸纳0.150.1,纤维素水溶液（浓度5%）60,M化铁类颜料1.52.50配乳液（胶）腻子时,加入适量的竣甲基纤维素和微量的六偏磷酸钠，以改善腻子性能,防止腻子龟裂和脱落。8-31-3-3不同部位的涂饰方法1、外檐部分：大小连檐为大红,梁杨、柱为深红等颜色,因红色不耐日晒,第一道涂铁红颜料乳液,待干燥后清灰,用1号铁砂布砂光,清扫过水;第二道涂刷铁红梅丹乳液,乳液中的颜料组成为铁红、棒丹分别是6、4;待第二道乳液干燥后，用0号木砂纸砂光,清扫、过水;再涂末道朱红广告颜料与银朱配成的乳液,乳液中的颜料比为广告红：银朱或甲苯胶红
8、二7：3o这样处置可到达耐碱、耐晒不褪色的效果。然后经砂光、清扫、过水,再涂刷23道氯乙烯-偏氯乙烯共聚乳液。这样处置能够到达涂层丰满,具有良好的耐候、耐水、保光、保色的性能。2、室内部分：如梁彷、橡子、望板等部位的构件。因未暴露在外,不受日晒雨淋,可采用777型塑化涂料的涂饰方法,使涂层与混凝土基层结合较牢固,并能对尚未干透的混凝土构件进行施工。涂层干燥快、施工方便,在正常情况下.一般不会发生表面裂纹现象。777型塑化涂料是以水溶性聚乙烯醇缩甲醒胶（107）为基料,与普通硅酸盐水泥和肯定量的氧化铁类颜料组合成的一种厚质涂料（腻子）。用刮涂方法将其涂布于混凝土构件基层上,再革上耐磨性较好的水性
9、涂料（氯乙烯-偏氯乙烯共聚乳液）。涂层原料（腻子）的基本配比为:425号硅酸盐水泥100,107胶4050,氧化铁颜料10,水510。配制进程与地仗原料相同。8-31-3-4涂层施工方法基层处置:先把混凝土构件基层表面残留的边楞、浮灰、浮沙石及油渍等清除净,然后用107胶加水1倍调合均匀涂刷底层,稍干后即可进行下一步工序。刮布涂层:把配制好的涂层原料用刮板用力将其布开,每次厚度约在0.5Cnl左右。待前层涂层稍显干燥后，即可刮涂第二层,一般刮涂23次即可。涂层表面处置:施工涂层待干燥后，需用O号铁砂布将其磨平打光,磨后表面颜色会深浅不均,再涂刷107胶色浆一道,稍干后即涂刷23层氯乙烯-偏氯乙

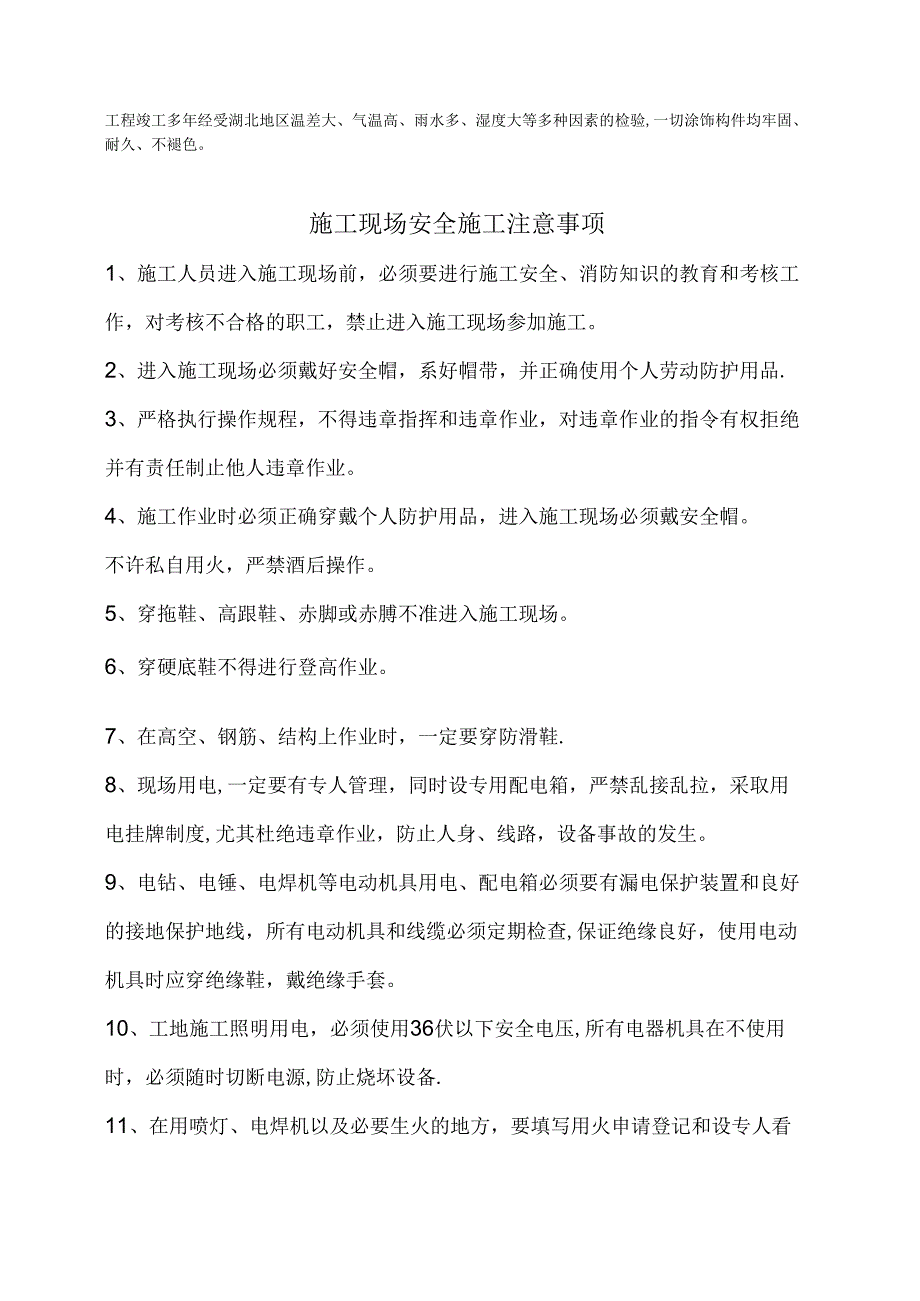

10、烯共聚乳液。通过这种方法处置的内檐涂层,色彩均匀鲜艳、丰满度好,富有点缀效果,耐化学腐蚀。107胶色浆配合比为:107胶10,氧化铁类颜料1.52.5,水45。工程实践证明,在含水量大的钢筋混凝土建筑构件上做油漆,选用上述原料及工艺措施是胜利的。该工程竣工多年经受湖北地区温差大、气温高、雨水多、湿度大等多种因素的检验,一切涂饰构件均牢固、耐久、不褪色。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指
11、挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工
12、照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的
13、人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和
14、有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌塞子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁
15、骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离（IkV以下4m,1-10kv6m）.34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
