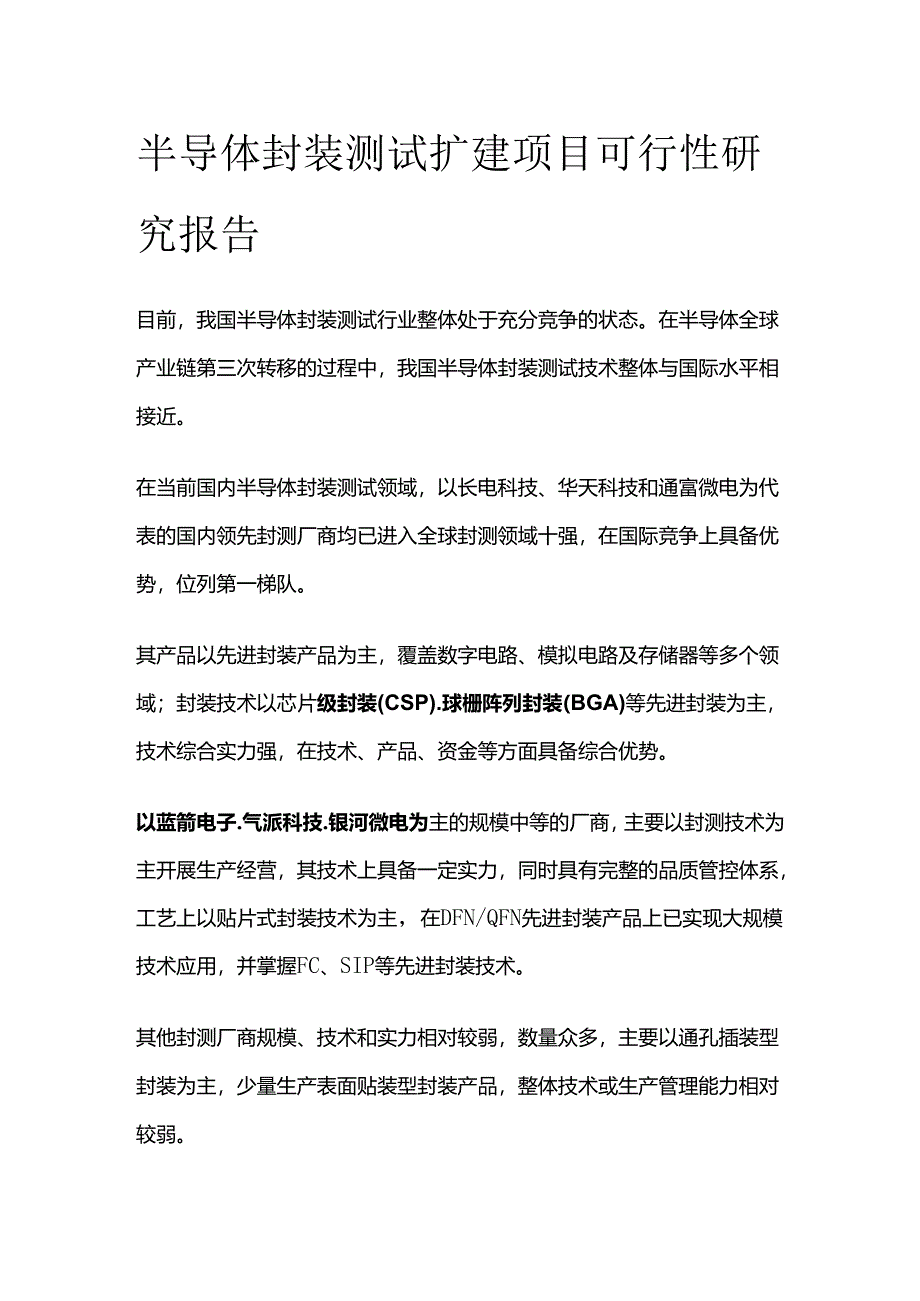

1、半导体封装测试扩建项目可行性研究报告目前，我国半导体封装测试行业整体处于充分竞争的状态。在半导体全球产业链第三次转移的过程中，我国半导体封装测试技术整体与国际水平相接近。在当前国内半导体封装测试领域，以长电科技、华天科技和通富微电为代表的国内领先封测厂商均已进入全球封测领域十强，在国际竞争上具备优势，位列第一梯队。其产品以先进封装产品为主，覆盖数字电路、模拟电路及存储器等多个领域；封装技术以芯片级封装(CSP).球栅阵列封装(BGA)等先进封装为主，技术综合实力强，在技术、产品、资金等方面具备综合优势。以蓝箭电子.气派科技.银河微电为主的规模中等的厂商，主要以封测技术为主开展生产经营，其技术上

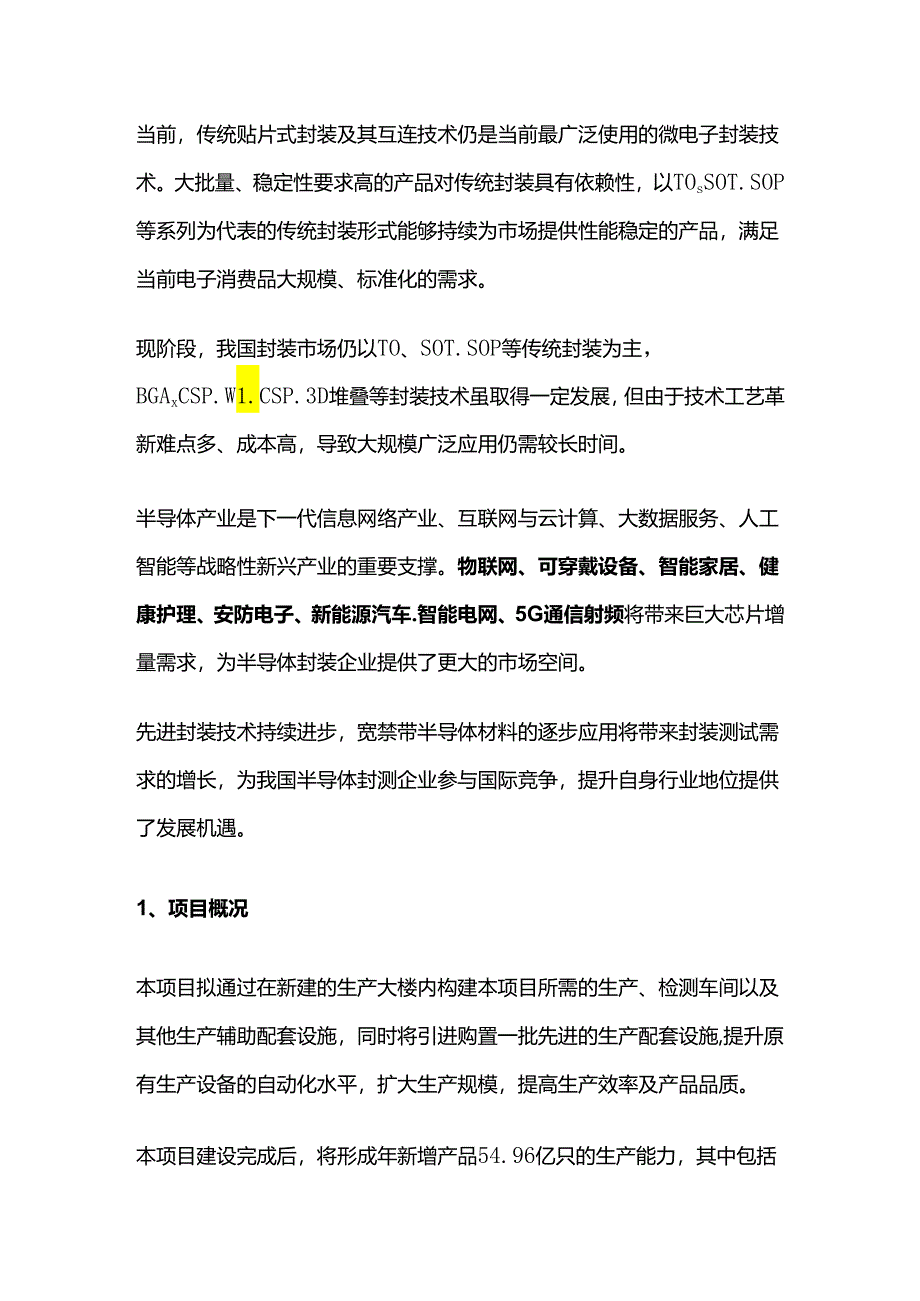

2、具备一定实力，同时具有完整的品质管控体系，工艺上以贴片式封装技术为主，在DFN/QFN先进封装产品上已实现大规模技术应用，并掌握FC、SIP等先进封装技术。其他封测厂商规模、技术和实力相对较弱，数量众多，主要以通孔插装型封装为主，少量生产表面贴装型封装产品，整体技术或生产管理能力相对较弱。当前，传统贴片式封装及其互连技术仍是当前最广泛使用的微电子封装技术。大批量、稳定性要求高的产品对传统封装具有依赖性，以TOsSOT.SOP等系列为代表的传统封装形式能够持续为市场提供性能稳定的产品，满足当前电子消费品大规模、标准化的需求。现阶段，我国封装市场仍以TO、SOT.SOP等传统封装为主，BGAxCS
3、P.W1.CSP.3D堆叠等封装技术虽取得一定发展，但由于技术工艺革新难点多、成本高，导致大规模广泛应用仍需较长时间。半导体产业是下一代信息网络产业、互联网与云计算、大数据服务、人工智能等战略性新兴产业的重要支撑。物联网、可穿戴设备、智能家居、健康护理、安防电子、新能源汽车.智能电网、5G通信射频将带来巨大芯片增量需求，为半导体封装企业提供了更大的市场空间。先进封装技术持续进步，宽禁带半导体材料的逐步应用将带来封装测试需求的增长，为我国半导体封测企业参与国际竞争，提升自身行业地位提供了发展机遇。1、项目概况本项目拟通过在新建的生产大楼内构建本项目所需的生产、检测车间以及其他生产辅助配套设施，同

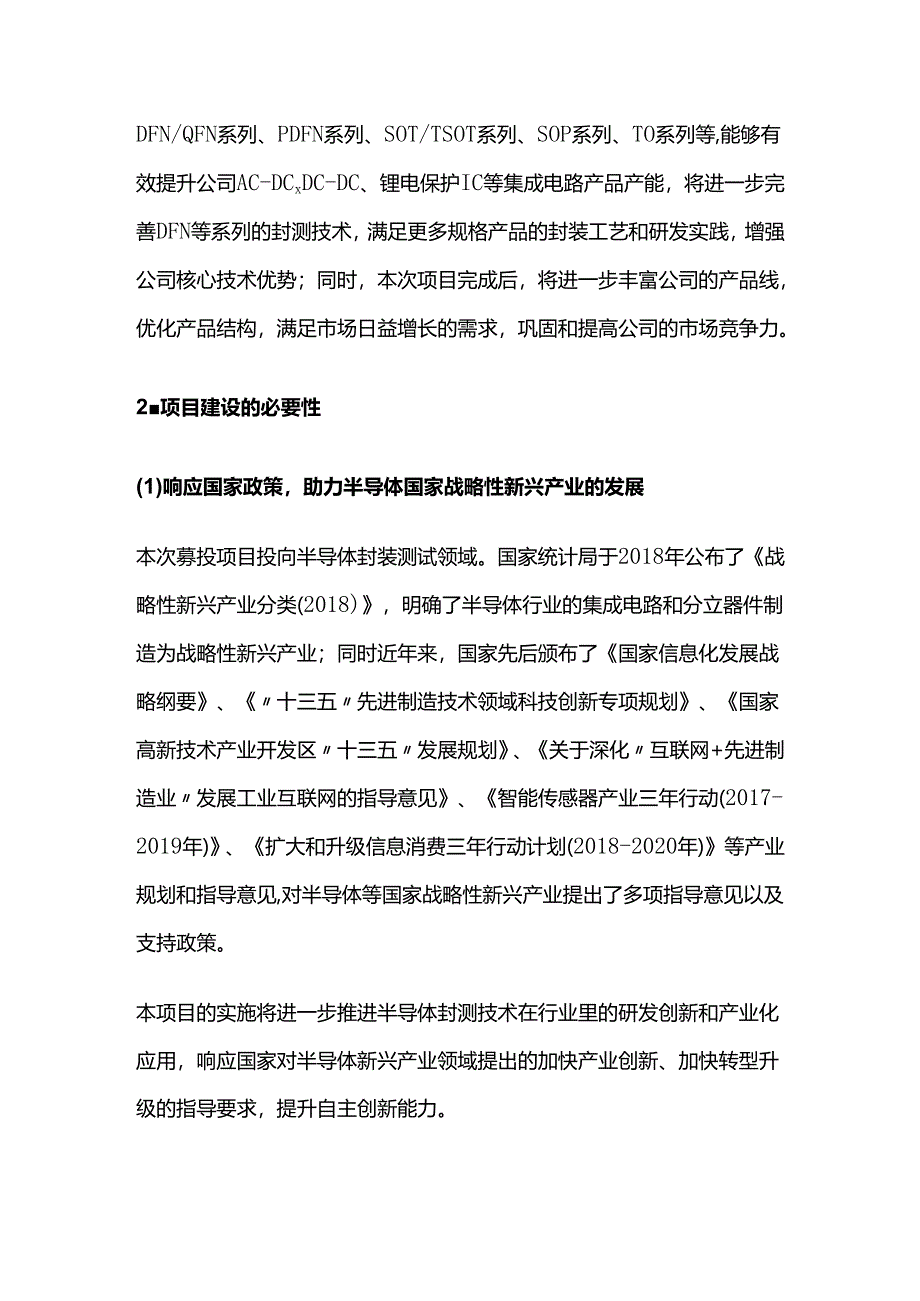

4、时将引进购置一批先进的生产配套设施,提升原有生产设备的自动化水平，扩大生产规模，提高生产效率及产品品质。本项目建设完成后，将形成年新增产品54.96亿只的生产能力，其中包括DFN/QFN系列、PDFN系列、SOT/TSOT系列、SOP系列、TO系列等,能够有效提升公司AC-DCxDC-DC、锂电保护IC等集成电路产品产能，将进一步完善DFN等系列的封测技术，满足更多规格产品的封装工艺和研发实践，增强公司核心技术优势；同时，本次项目完成后，将进一步丰富公司的产品线，优化产品结构，满足市场日益增长的需求，巩固和提高公司的市场竞争力。2项目建设的必要性(1)响应国家政策，助力半导体国家战略性新兴产业
5、的发展本次募投项目投向半导体封装测试领域。国家统计局于2018年公布了战略性新兴产业分类(2018)，明确了半导体行业的集成电路和分立器件制造为战略性新兴产业；同时近年来，国家先后颁布了国家信息化发展战略纲要、十三五先进制造技术领域科技创新专项规划、国家高新技术产业开发区十三五发展规划、关于深化互联网+先进制造业发展工业互联网的指导意见、智能传感器产业三年行动(2017-2019年)、扩大和升级信息消费三年行动计划(2018-2020年)等产业规划和指导意见,对半导体等国家战略性新兴产业提出了多项指导意见以及支持政策。本项目的实施将进一步推进半导体封测技术在行业里的研发创新和产业化应用，响应国
6、家对半导体新兴产业领域提出的加快产业创新、加快转型升级的指导要求，提升自主创新能力。(2)推进生产线自动化和技术改造，加速公司封测相关核心技术的产业化进程，促进公司研发和生产能力提升公司现有老厂房的布局较为局促，现有部分设备使用年限较长，产能有限。公司通过实施本次半导体封装测试扩建项目，新建的生产大楼厂房，购置全新的生产、检测设备，合理构建生产车间布局，改良作业环境，将提高生产各环节的效率，扩大生产规模，提升公司生产过程的自动化和智能化水平，实现生产过程的精细化管理，提升公司核心技术水平。本次项目将通过自动化技术改造升级，进一步支持公司在新技术、新工艺等领域内的生产实践，丰富公司的产品线，满足
7、不同封装工艺及不同规格产品生产研发的要求，更快速响应下游客户对封测工艺和技术的需求，在激烈的市场竞争中提高综合竞争能力。3、项目建设的可行性(1)国家政策支持行业发展，下游市场空间广阔近年来，国家已陆续出台和实施多项半导体行业相关的政策、规划，为半导体封测行业提供了财政、税收、技术和人才等多方面的支持，为企业创造了良好经营环境，有力地促进了半导体行业的发展。同时随着中国制造2025.互联网+等行动指导意见以及国家大数据战略相继实施，国内半导体市场迎来了更广阔的发展前景。从需求端分析，随着经济的不断发展，中国已成为全球最大的电子产品生产及消费市场，下游需求增速明显。未来随着互联网、大数据、云计算
8、、物联网、人工智能、5G等高新技术产业和战略性新兴产业的进一步发展，中国半导体行业市场将迎来较大的增量空间。(2)公司具备项目建设所需的技术保障公司经过多年来的自主创新，研发经验积累，成果转化应用，逐步形成了较为完整的半导体封装测试技术体系，在超薄芯片封装等方面拥有核心技术。公司坚持以技术创新带动企业发展，促进产业升级，近年来持续加大研发投入，改善技术设备和科研条件，努力探索在不同应用环境下的技术运用，并已形成多项研发成果。公司目前的研发机制、研发人员、研发实力为募投项目的建设提供了有力的技术保障。(3)公司较为完善的质量管理体系以及高效的产业化能力为本项目的实施提供有力保障公司先后通过了IS
9、09001质量管理体系认证,ISol4001环境管理体系认证，IATF16949汽车行业质量管理体系标准认证，并根据质量管理体系的具体要求，针对产品研发、生产流程逐一制定相应的管理制度,形成完整的质量控制体系，有利于本项目更好地规模化稳定生产，提供各种满足下游市场需求的产品。同时，自公司设立以来，公司在生产管理、规模化生产等方面具备丰富的经验，拥有成熟且高效的管理模式。针对客户需求公司有较快的反应速度，客户满意度高。(4)公司拥有优质的客户资源公司通过多年的发展以及市场推广，在行业内积累了大量优质的客户资源。公司目前主要服务的客户遍布华南、华东、西南、华北等多个区域，公司在信息通信、家用电器、
10、电声、电源等半导体应用市场领域积累了诸多知名客户，与客户保持着长期稳定的合作关系。本项目实施完成后将提高公司产能，公司优质的客户资源将为项目产能消化提供有力保障。4、项目投资预算该项目总投资估算为54z385.11万元。5,项目的组织方式、实施进展情况本项目由公司具体负责建设实施，建设期计划为24个月。6 .土地及选址情况公司计划利用已取得的土地，在目前厂区预留的规划用地上建设新的生产厂房，本项目不需新增土地购置。项目土地坐落于公司位于佛山市高新技术开发区的厂区内，地处佛山市禅城区古新路。公司已取得该地块编号为佛禅国用(2012)第Iloo396号国有土地使用权证，土地用途为工业用地。该地块配
11、套基础设施齐全，地势平坦，交通便捷，电力、供水、供气、通讯、消防等配套设施完善，适宜项目的建设。7 .原材料及动力供应本项目生产所需主要原材料包括芯片、框架、塑封料等。相关原材料市场供应充足，价格公开透明。项目生产主要动力来源为电力，由当地电力部门提供。8 .项目环保情况本项目建设和运营按照清洁生产的原则，严格执行环境保护三同时制度，本项目的环保设施主要为中水系统及废水处理系统，相关投入预算为400万元。项目通过购买安装相关的环保设施，对各项污染进行规范治理，项目运营期间对环境产生影响的污染物主要为固体废弃物、废水、废气、噪音等。(1)固体废弃物本项目的固体废物主要分为一般工业废物、危险废物、
12、污水站污泥等。一般工业固废主要包括塑封工艺和除溢料工艺产生的废塑料片、分离和冲筋工序产生的边角料、包装废料，废次品等，暂存在回收站，交由资源回收商回收处理；项目产生的污泥将委托专业环保公司进行处理;危险废物主要为废机油，公司与专业的危险废物处理公司签订协议，委托其进行处理。(2)废水本项目运营期间的工业污水主要来自去光亮氧化线的清洗污水、溢料软化线的清洗污水。项目产生废水经厂内污水处理措施处理后，达到水污染物排放限值(DB44/26-2001)中第二时段二级标准纳入市政纳污管网，最终排至市政污水处理厂处理。(3)废气本项目的废气污染主要来自塑封废气，引脚处理线使用的药剂如甲基磺酸、聚乙二醇挥发
13、的少量有机废气。公司在塑风机顶部设有集气系统，将有机废气在引风机作用下通过风管引至楼顶高空排放，排放浓度及排放速度均达到广东省大气污染物排放限值(DB4427-2001)o(4)噪音本项目产生的噪音主要来自生产过程中主体设备(包括压焊机、成型分离机等)运转时产生的噪音，以及辅助设备如各种风机、水泵、中央空调等运转时产生的噪音。公司主要通过选用低噪声的设备，以及对设备进行降噪、减震处理，对噪音源采取封闭、隔声等措施降低噪声影响。9 .项目对未来经营成果的影响本项目建成完全达产后，年均可实现销售收入53z706.00万元，年均净利润7z306.46万元,项目投资财务内部收益率（所得税后）15.11%,静态投资回收期6.97年（含建设期）。
