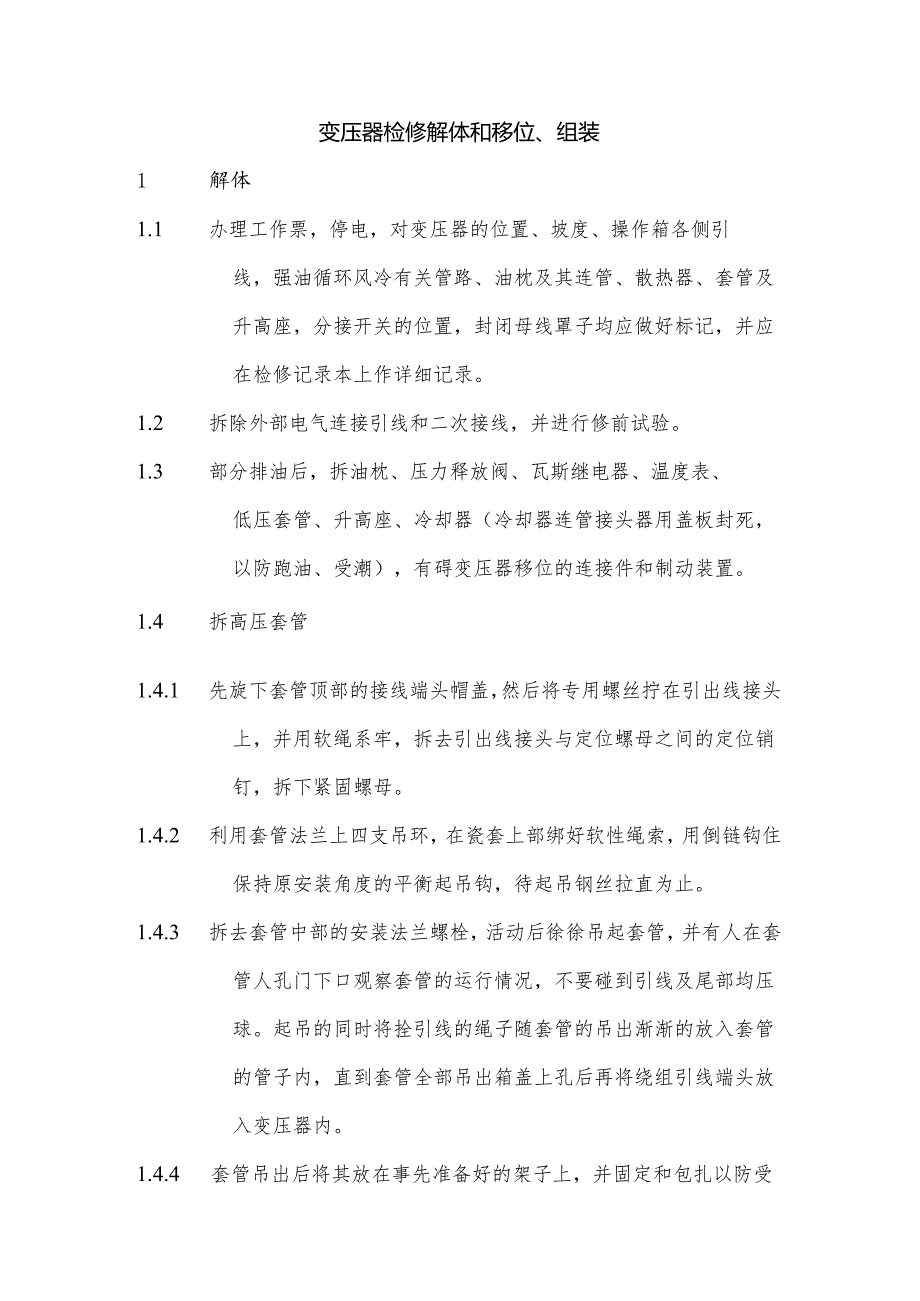

1、变压器检修解体和移位、组装1 解体1.1 办理工作票，停电，对变压器的位置、坡度、操作箱各侧引线，强油循环风冷有关管路、油枕及其连管、散热器、套管及升高座，分接开关的位置，封闭母线罩子均应做好标记，并应在检修记录本上作详细记录。1.2 拆除外部电气连接引线和二次接线，并进行修前试验。1.3 部分排油后，拆油枕、压力释放阀、瓦斯继电器、温度表、低压套管、升高座、冷却器（冷却器连管接头器用盖板封死，以防跑油、受潮），有碍变压器移位的连接件和制动装置。1.4 拆高压套管1.4.1 先旋下套管顶部的接线端头帽盖，然后将专用螺丝拧在引出线接头上，并用软绳系牢，拆去引出线接头与定位螺母之间的定位销钉，拆下
2、紧固螺母。1.4.2 利用套管法兰上四支吊环，在瓷套上部绑好软性绳索，用倒链钩住保持原安装角度的平衡起吊钩，待起吊钢丝拉直为止。1.4.3 拆去套管中部的安装法兰螺栓，活动后徐徐吊起套管，并有人在套管人孔门下口观察套管的运行情况，不要碰到引线及尾部均压球。起吊的同时将拴引线的绳子随套管的吊出渐渐的放入套管的管子内，直到套管全部吊出箱盖上孔后再将绕组引线端头放入变压器内。1.4.4 套管吊出后将其放在事先准备好的架子上，并固定和包扎以防受潮，同时为防止潮气和异物落入变压器内，可用法兰盘和密封胶垫随即将安装孔盖上。1.5 拆分接开关1.5.1有载分接开关的拆卸方法参见（有载分接开关运行维修导则）1

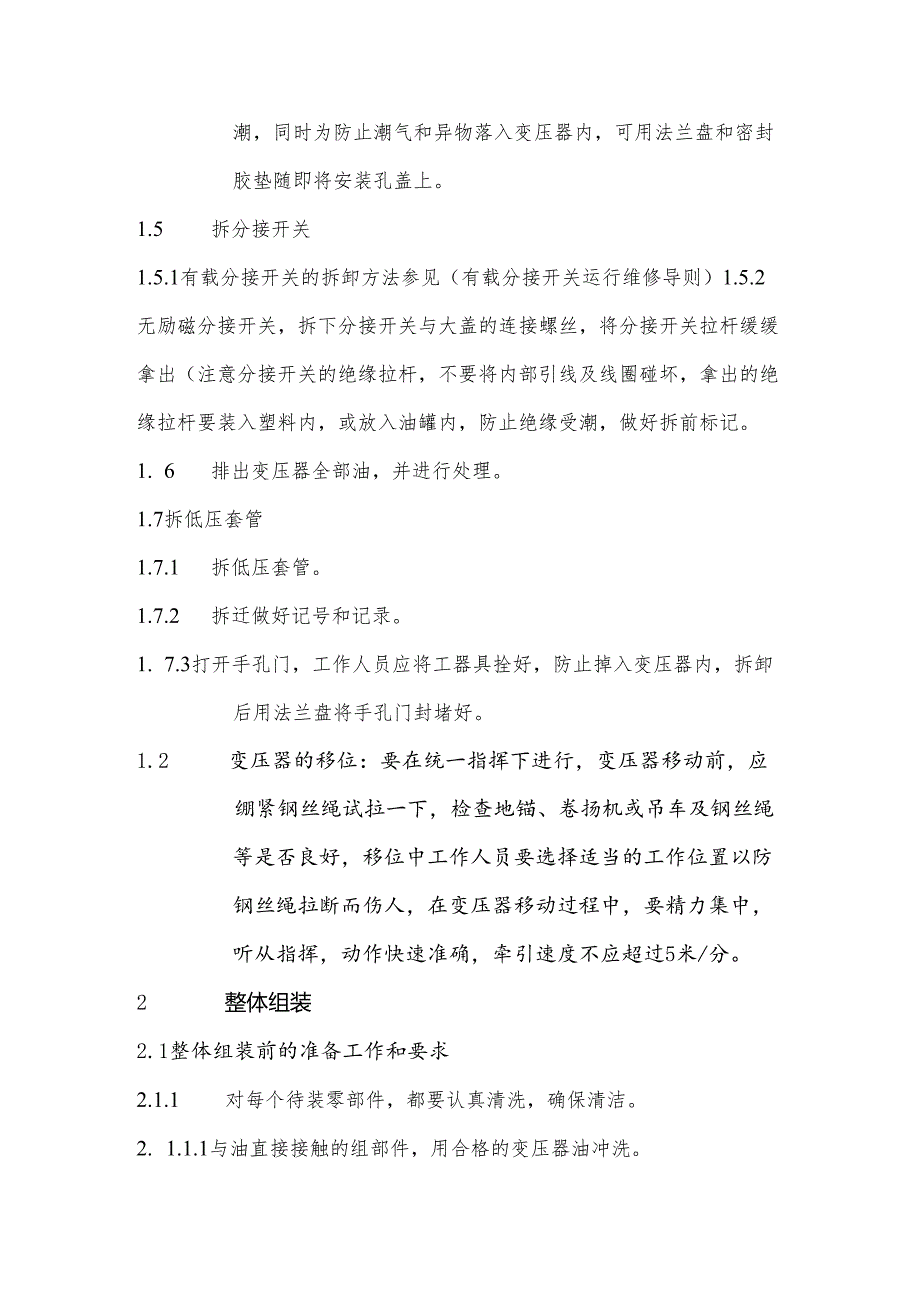

3、.5.2无励磁分接开关，拆下分接开关与大盖的连接螺丝，将分接开关拉杆缓缓拿出（注意分接开关的绝缘拉杆，不要将内部引线及线圈碰坏，拿出的绝缘拉杆要装入塑料内，或放入油罐内，防止绝缘受潮，做好拆前标记。1. 6排出变压器全部油，并进行处理。1.7拆低压套管1.7.1 拆低压套管。1.7.2 拆迁做好记号和记录。1. 7.3打开手孔门，工作人员应将工器具拴好，防止掉入变压器内，拆卸后用法兰盘将手孔门封堵好。1.2变压器的移位：要在统一指挥下进行，变压器移动前，应绷紧钢丝绳试拉一下，检查地锚、卷扬机或吊车及钢丝绳等是否良好，移位中工作人员要选择适当的工作位置以防钢丝绳拉断而伤人，在变压器移动过程中，要
4、精力集中，听从指挥，动作快速准确，牵引速度不应超过5米/分。2整体组装2.1整体组装前的准备工作和要求2.1.1对每个待装零部件，都要认真清洗，确保清洁。2. 1.1.1与油直接接触的组部件，用合格的变压器油冲洗。2. 1.1.2凡是与油接触的金属表面或瓷绝缘表面，均应采用部掉纤维的白布试擦，直到白布上，不见脏污颜色和杂质颗粒3. 1.1.3象套管的导管，冷却器的连管等油接触的管道内表面，凡是看部见摸不着的地方，必须用钢丝系白布球来回擦，直到白布上不见脏色。2. 1.1.4用面粉团吸纸绝缘表面的杂质，直到白色面团上的不见脏色。2.1. 2准备好全套质量合格的密封胶垫和密封胶2.1.3准备好合格
5、的变压器油2.1.4准备好必要的注油和抽真空设备2.1.5油管路内不许加装金属网，以避免金属网冲入油箱内，一般采用尼龙网2.1.6仔细地处理好每一个密封面，以保证不渗油2.1.6.1所有大小法兰（包括油箱箱沿）地密封面或密封槽，在安放密封垫前，均应清除锈迹油污和其它沾污物，并在用布沾苯或无水乙醇将密封面擦洗干净，以保证密封面显现金属本色，并光滑平整。2.1.6.2对无密封槽的法兰，密封垫必须用密封胶粘在有效的密封面上。如果在螺栓坚固以后发现密封垫未处于有效密封面上，应松开螺栓扶正。2.1.6.3紧固法兰时，应取对角线方向，交替逐步拧紧各个螺栓，最后统一紧一次，以保证紧度同样合适。2.2组装2.
6、 2.1装回钟罩(或器身)器身各项检修工作和试验工作完后，应尽快将钟罩(或器身)回装。回装时，一定要的紧固好箱沿螺栓。3. 2.2各类组件的安装4. 2.2.1220KV套管及引线安装1) 用布或棉纱擦去瓷套及联结套筒表面的尘土和油污，直到全部瓷裙现出本色2) 用白布球拉擦导管，直到白布上不见脏色为止。3) 按照安装标志安装升高座，安装后，放气塞位置应在最高处，电流互感器的名牌应处于便于观察位置。并注意斜面胶垫是否跑偏，绝缘筒要安装牢固。4) 按拆卸时的吊起方法进行起吊安装。紧固好套管法兰的螺栓。5) 套管就位过程中，应有一组装人员进入油箱内部指挥套管就位，并检查套管端部的均压球进入引线锥部的
7、深度，绝缘架、绝缘筒有无移位等。6) 将引线接头提高到超出套管顶部，拆除专用连接螺丝旋上定位螺母(必须台面朝上)，拧到与引线接头的孔对准时,插入圆柱销。放好O型密封圈后，用专用扳手卡住定位螺母，旋上导电头，再用专用扳手将螺栓将导电头紧固在套管的导电座上，务必注意将O型密封圈压到合适程度，以确保密封性能良好。2.2.2.2中性点套管的安装中性点套管的安装按220KV套管及引线安装同样的道理和办法进行。2. 2.2.3低压套管的安装1) 更换所有法兰处密封垫及低压侧面手孔门侧的胶垫，上胶垫时清理好密封面并涂密封胶。2) 将套管按拆卸时方法吊起，按拆卸时的记号相序分相安装在各相圆孔内，并注意方向装对
8、。3) 接低压侧线圈引线，注意不要将螺栓、螺母、平垫弹簧等吊入变压器内，对使用的工具应采取防失落措施。引线接触面应压紧，接触良好，导电面要清理干净。同时要保证软引线对地的绝缘距离。4) 套管顶部及法兰处密封垫应放平整，不应跑偏或错位。5) 安装时注意将引线导电杆上的定位钉卡在瓷套定位槽内。2. 2.2.4铁芯接地套管安装1) 将瓷套内、外表面擦洗干净，检查确认瓷件无损伤，零件完整。2) 拆下安装接地套管的法兰上的封板。检查接地引线下端是否牢固地插在铁轲中，上端的导电杆的焊接是否可靠，引线的外包绝缘是否完好。3) 清理安装接地套管的法兰，放置好密封胶垫。将导电杆穿过瓷套，再在导电杆上套上封环、瓷
9、盖、衬垫并拧上螺母。然后先将瓷套放在密封胶垫上，用压钉将瓷套压紧。此套固定后，再拧导电杆上最下面的一个螺母，将封环压紧。4) 将铁芯接地引线套在接地杆端头上，然后用螺母和背母拧紧。2. 2.2.5冷却系统安装1) 用合格的变压器油冲洗所有的管路、截门。2) 按零件的编号和安装标志，安装油管，截门，支架等并调节冷却器的平行与垂直度。3) 更换所有的密封垫，并注意密封垫型号规格要与各法兰相符，要装正，压缩均匀，压缩量不超过三分之一。2. 2.2.6储油柜按装1) 检查油位和胶囊(或隔膜)已安装好2) 吊装储油柜支架，用螺栓紧固在油箱顶上，再将储油柜按装在支架上。3) 安装吸湿器连管，在吸湿器内装上
