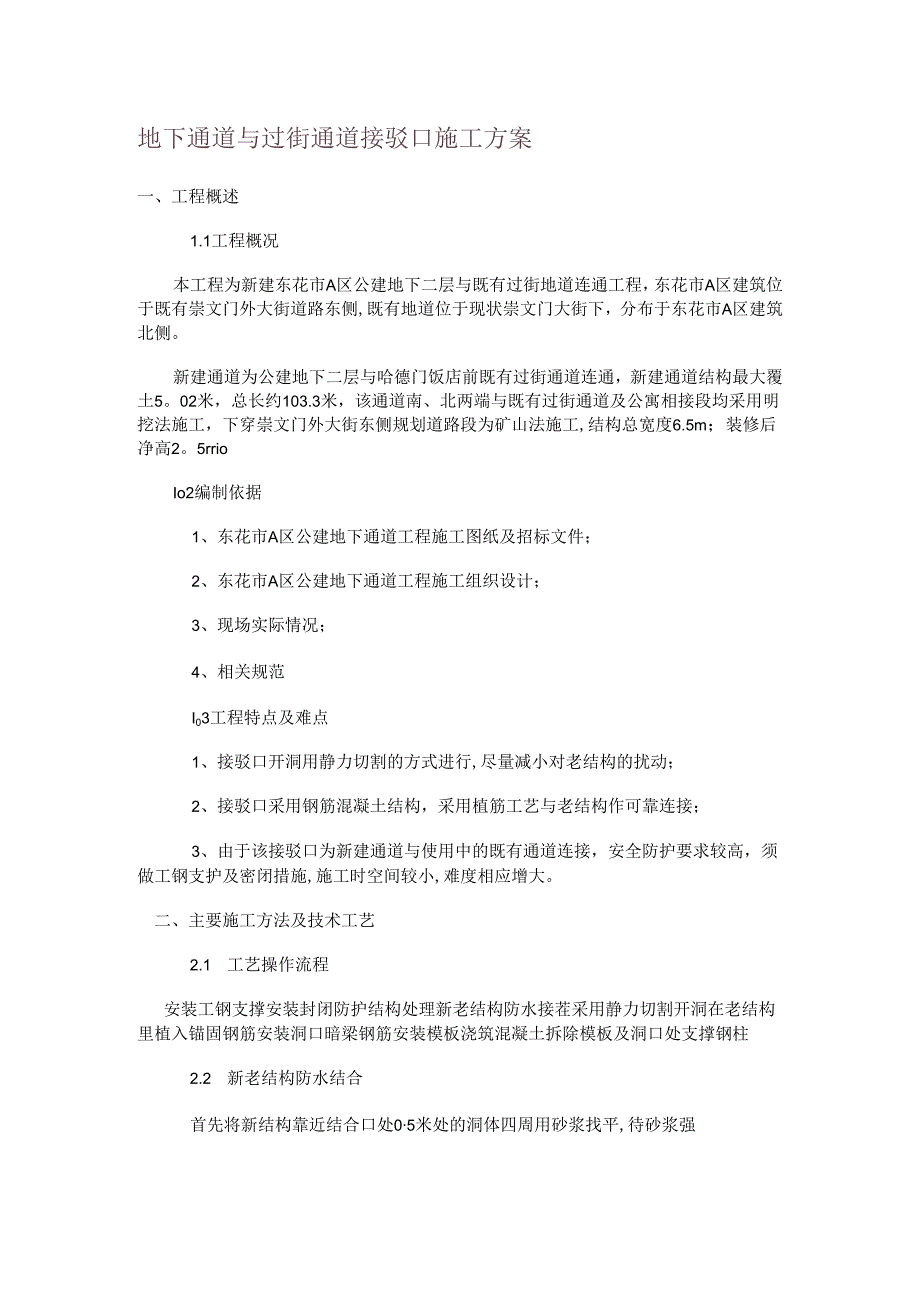

1、地下通道与过街通道接驳口施工方案一、工程概述1.1工程概况本工程为新建东花市A区公建地下二层与既有过街地道连通工程，东花市A区建筑位于既有崇文门外大街道路东侧,既有地道位于现状崇文门大街下，分布于东花市A区建筑北侧。新建通道为公建地下二层与哈德门饭店前既有过街通道连通，新建通道结构最大覆土5。02米，总长约103.3米，该通道南、北两端与既有过街通道及公寓相接段均采用明挖法施工，下穿崇文门外大街东侧规划道路段为矿山法施工,结构总宽度6.5m；装修后净高2。5rrioIo2编制依据1、东花市A区公建地下通道工程施工图纸及招标文件；2、东花市A区公建地下通道工程施工组织设计；3、现场实际情况；4、

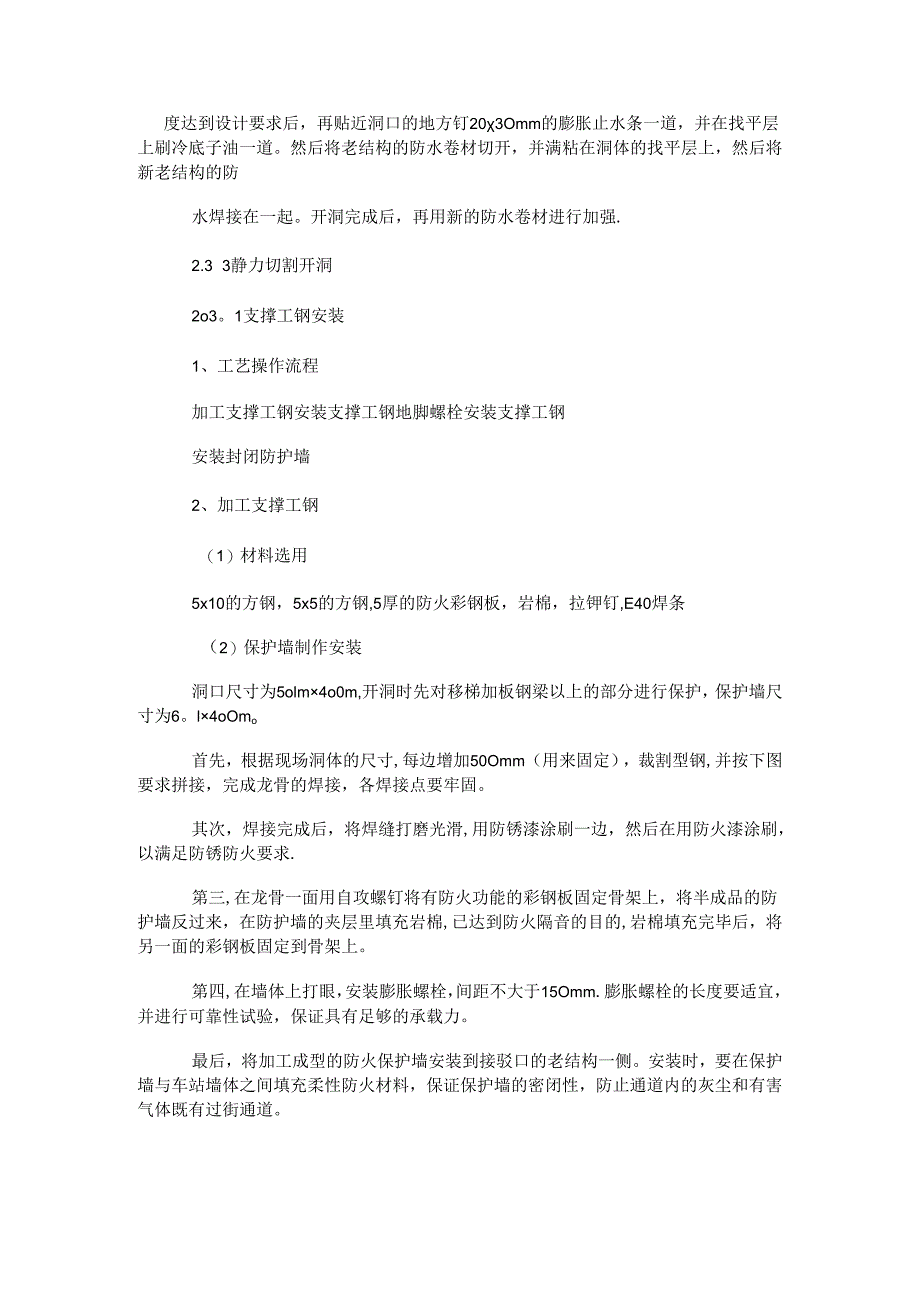

2、相关规范I03工程特点及难点1、接驳口开洞用静力切割的方式进行,尽量减小对老结构的扰动；2、接驳口采用钢筋混凝土结构，采用植筋工艺与老结构作可靠连接；3、由于该接驳口为新建通道与使用中的既有通道连接，安全防护要求较高，须做工钢支护及密闭措施,施工时空间较小,难度相应增大。二、主要施工方法及技术工艺2.1 工艺操作流程安装工钢支撑安装封闭防护结构处理新老结构防水接茬采用静力切割开洞在老结构里植入锚固钢筋安装洞口暗梁钢筋安装模板浇筑混凝土拆除模板及洞口处支撑钢柱2.2 新老结构防水结合首先将新结构靠近结合口处05米处的洞体四周用砂浆找平,待砂浆强度达到设计要求后，再贴近洞口的地方钉203Omm的膨
3、胀止水条一道，并在找平层上刷冷底子油一道。然后将老结构的防水卷材切开，并满粘在洞体的找平层上，然后将新老结构的防水焊接在一起。开洞完成后，再用新的防水卷材进行加强.2.3 3静力切割开洞2o3。1支撑工钢安装1、工艺操作流程加工支撑工钢安装支撑工钢地脚螺栓安装支撑工钢安装封闭防护墙2、加工支撑工钢（1）材料选用5x10的方钢，5x5的方钢,5厚的防火彩钢板，岩棉，拉钾钉,E40焊条（2）保护墙制作安装洞口尺寸为5olm4o0m,开洞时先对移梯加板钢梁以上的部分进行保护，保护墙尺寸为6。l4oOmo首先，根据现场洞体的尺寸,每边增加50Omm（用来固定），裁割型钢,并按下图要求拼接，完成龙骨的焊
4、接，各焊接点要牢固。其次，焊接完成后，将焊缝打磨光滑,用防锈漆涂刷一边，然后在用防火漆涂刷，以满足防锈防火要求.第三,在龙骨一面用自攻螺钉将有防火功能的彩钢板固定骨架上，将半成品的防护墙反过来，在防护墙的夹层里填充岩棉,已达到防火隔音的目的,岩棉填充完毕后，将另一面的彩钢板固定到骨架上。第四,在墙体上打眼，安装膨胀螺栓，间距不大于15Omm.膨胀螺栓的长度要适宜，并进行可靠性试验，保证具有足够的承载力。最后，将加工成型的防火保护墙安装到接驳口的老结构一侧。安装时，要在保护墙与车站墙体之间填充柔性防火材料，保证保护墙的密闭性，防止通道内的灰尘和有害气体既有过街通道。该接驳口在行车道上部,安全要求

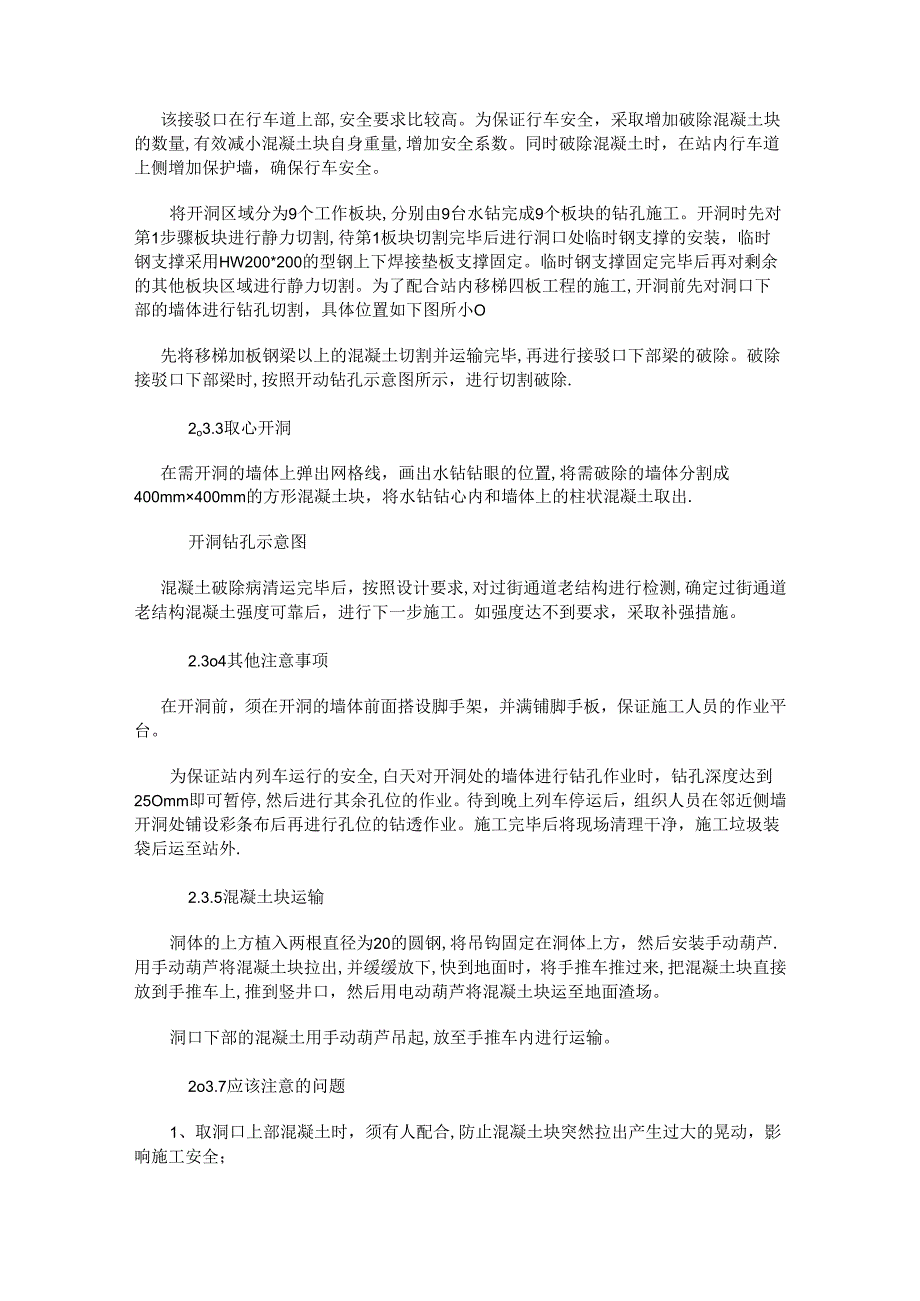

5、比较高。为保证行车安全，采取增加破除混凝土块的数量,有效减小混凝土块自身重量,增加安全系数。同时破除混凝土时，在站内行车道上侧增加保护墙，确保行车安全。将开洞区域分为9个工作板块,分别由9台水钻完成9个板块的钻孔施工。开洞时先对第1步骤板块进行静力切割,待第1板块切割完毕后进行洞口处临时钢支撑的安装，临时钢支撑采用HW200*200的型钢上下焊接垫板支撑固定。临时钢支撑固定完毕后再对剩余的其他板块区域进行静力切割。为了配合站内移梯四板工程的施工,开洞前先对洞口下部的墙体进行钻孔切割，具体位置如下图所小O先将移梯加板钢梁以上的混凝土切割并运输完毕,再进行接驳口下部梁的破除。破除接驳口下部梁时,按
6、照开动钻孔示意图所示，进行切割破除.2o3.3取心开洞在需开洞的墙体上弹出网格线，画出水钻钻眼的位置,将需破除的墙体分割成400mm400mm的方形混凝土块，将水钻钻心内和墙体上的柱状混凝土取出.开洞钻孔示意图混凝土破除病清运完毕后，按照设计要求,对过街通道老结构进行检测,确定过街通道老结构混凝土强度可靠后，进行下一步施工。如强度达不到要求，采取补强措施。2.3o4其他注意事项在开洞前，须在开洞的墙体前面搭设脚手架，并满铺脚手板，保证施工人员的作业平台。为保证站内列车运行的安全,白天对开洞处的墙体进行钻孔作业时，钻孔深度达到25Omm即可暂停,然后进行其余孔位的作业。待到晚上列车停运后，组织人
7、员在邻近侧墙开洞处铺设彩条布后再进行孔位的钻透作业。施工完毕后将现场清理干净，施工垃圾装袋后运至站外.2.3.5混凝土块运输洞体的上方植入两根直径为20的圆钢,将吊钩固定在洞体上方，然后安装手动葫芦.用手动葫芦将混凝土块拉出,并缓缓放下,快到地面时，将手推车推过来,把混凝土块直接放到手推车上,推到竖井口，然后用电动葫芦将混凝土块运至地面渣场。洞口下部的混凝土用手动葫芦吊起,放至手推车内进行运输。2o3.7应该注意的问题1、取洞口上部混凝土时，须有人配合,防止混凝土块突然拉出产生过大的晃动，影响施工安全；2、绑扎混凝土块时,应准确两侧钢丝绳的绑扎位置,避免混凝土块悬空时由于不平衡引起的高速旋转或
8、滑落；3、采取有效手段对手动葫芦上部挂钩进行检测，保证施工安全；4、准确掌握手动葫芦的型号及承载能力，严禁超载；5、正确使用运输工具及其他施工工具，避免损坏工具和施工危险；6、搭设脚手架和脚手板时，须严格按照北京市安全技术操作规程的要求进行操作，严禁违章操作；7、施工时做好安全防护工作，按规定佩带防护用品；8、线路及施工机械发生故障时，及时通知现场值班干部，以便尽快安排专业人员进行修复，严禁自行解决，以免发生危险。20 4植筋工程21 4o1植筋工艺流程植筋新技术是运用高强度的化学粘合剂,使钢筋、螺杆等与混凝土产生握固力，从而达到预期效果。施工后产生高负荷承载力,不易产生移位、拔出，并且密着性
9、能良好，无需作任何防水处理。由于其通过化学粘合固定，不但对基材不会产生膨胀破坏，而且对结构有补强作用。具体施工工艺流程如下：定位钻孔清孔注入锚固剂植入钢筋或螺杆固化完成1、按照图纸设计要求标示植筋钻孔位置、型号，若己有结构上存在受力钢筋，钻孔位置可适当调整，但均宜植在箍筋内侧或分布筋内侧。2、钻孔宜用电锤或风钻成孔，如遇钢筋宜调整孔位.当无法用电锤钻孔施工时则采用水钻（取芯机）成孔,钻孔内碎屑应用洁净水冲洗干净，并晾晒至干燥。钻孔直径d+4如Omm（小直径钢筋取低值，大直径钢筋取高值）。根据设计要求，植筋深度为28d。3、钻孔完毕,检查孔深、孔径合格后将孔内粉尘用压缩空气吹出，然后用毛刷、棉布
10、将孔壁刷净，再次压缩空气吹孔，应反复进行3团5次,直至孔内无灰尘碎屑,将孔口临时封闭.若有废孔，清净后用植筋胶填实。钻孔孔内应保持干燥。4、钻孔内清理干净后将结构胶注入孔内。本次植筋工程采用的植筋胶选用FIS-V-360结构胶。5、将相应规格的钢筋植入孔内，并检查钢筋与孔内结构胶的粘结情况，以孔内结构胶与植入钢筋粘结饱满均匀为宜.6、待结构胶完全固化后，植筋完成。注：植筋须做抗拔实验，抗拔力1.0fy02.5、 钢筋工程本工程钢筋在地上钢筋加工场地加工，现场钢筋安装采用绑扎连接。经检验合格进加工场地的钢筋分规格放在长条墩上，用钢牌标明钢筋规格、产地、检验状态,并有专人管理。2o5.1钢筋加工前
11、检查先由钢筋专职放样员按设计施工图和规范要求编制钢筋下料表,按复核料单制作。钢筋加工的形状、尺寸必须符合设计要求。钢筋表面必须做到洁净、无损伤，油渍、漆污和铁锈等，若有在使用前要清除干净.带有粒状和片状锈的钢筋不得使用。2o5o2钢筋加工钢筋切断和弯曲时要注意长度的准确，弯曲后平面上没有翘曲不平现象,钢筋弯曲点处不得有裂缝。对于团级钢筋不能反复弯，钢筋加工成半成品后，要按类别、直径、使用部位挂好标志牌，并分类堆放整齐，使用时才吊运送至使用部位。钢筋加工的允许偏差要符合表21规定。钢筋加工允许偏差表21项目允许偏（mm）检验方法受力钢筋顺长度方向全长的净尺寸10用尺量弯起钢筋的弯折位置20箍筋内
12、净尺寸5箍筋弯钩尺寸角度135弯后平直部分10d2.5.3钢筋绑扎1.核对半成品钢筋的规格、尺寸和数量等是否与料单相符，准备好绑扎用火烧丝、工具等,并按各部位保护层的厚度准备好水泥砂浆垫块。20严格按照图纸要求的配筋尺寸、放置位置进行钢筋的安装与连接。30钢筋连接时的具体要求1）钢筋连接在受力较小处,同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点位置大于IOdo2）绑扎接头搭接长度不小于40d.2o5。4钢筋质量控制措施1.钢筋的配筋尺寸、放置位置应准确，不准确的立即整改到准确位置，原则：必须按设计几何尺寸控制整个形体尺寸,配筋下料和制作、加工尺寸必须准确，钢筋绑扎前要按照图
13、纸中标注的尺寸检查筋绑扎要牢固，严禁有松动和变形现象。钢骨架制作、加工必须按图纸配筋下料,使每根钢筋尺寸和外形准确,组装应牢固、准确、整体性好。钢骨架歪斜、扭曲、变形时，要及时进行校正。2。质量控制措施：箍筋弯钩的角度和平直长度必须符合设计和规范的规定。组装时应严格控制间距尺寸,开口应错开,绑扎要牢固，严禁有松动和移位现象。骨架成形的几何尺寸必须准确，对结构受力主筋应安装两个,整体性好，严禁产生位移，垫块的强度应与结构混凝土强度相同，垫块的厚度及设置的数量要符合混凝土施工验收规范的要求.组装钢筋骨架前必须熟悉图纸，检查钢筋的规格、数量、型号等是否与图纸要求相符，并按顺序对号组装，防止露筋.2.
14、6、 板工程为保证本工程的工程质量，使构件表面平整，以及方便模板的安装与拆除，工程模板体系采用组合钢模板，承重材料采用48*3。5钢管支撑满堂脚手架。加固材料采用对拉螺杆配以方木和钢管。如下图所示：接驳口模板支撑体系示意图2.6.2模板的安装1、底板模板的安装，先在模板表面涂刷一层脱模剂，然后按照所弹的底板边线安装就位第一块模板,并设临时支撑或用铅丝与底板主筋绑扎临时固定。接着安装第二块模板,并用钢管作好支撑或固定。按以上方法安装就位剩下的底板模板,并作好支撑固定。2、边墙及顶板模板的安装，模板安装前，根据测量标记的标高、中心线和模板安装控制内边线，并按满堂架设计要求定出安模架立杆位置线。(1
15、)安装边墙模板，先将模板表面涂刷一层脱模剂，然后按照测量标记的模板安装控制线依次安装就位边墙模板，并做临时支撑固定。(2)搭设支模架：当支模架支承在底板板面上时，应在立杆下部设置木垫块(150200)O满堂脚手架搭设间距立杆为600x600。水平杆第一道设置300,第二、三道横杆间距1500mm设置，纵横杆与剪刀撑必须扣件拧紧.(3)安装顶板底模，支架必须稳固、不下沉。按设计要求间距搭设满堂脚手架立杆。支模架搭设时应拉通线控制高度及垂直度，并抄平检查。当顶板底模安装校正后，再拼装顶板侧模两面，安装时应注意侧模模型的上口高度控制。模板装完后，应检查顶板模板中心线及标高、断面尺寸，用钢管及木方加固。顶板及边墙上的预埋件和预留洞，先弹出位置线在模板上保证位置准确后预埋，用铁钉或其它方法固定.3、模板的拆除模板支撑拆除前，混凝土强度必须达到设计要求,并经申报批准后，才能进行。拆除模板一般用长撬棒，人不许站在正在拆除的模板上。在拆除楼板模板时，要注意整块模板掉下，尤其是用定型模板做平台模板时，更要注意，防止模板突然全部掉落伤人.拆模时必须设置警戒区域,并派人监护。拆模必须拆除干净彻底,不得保留有悬空模板。拆下的模板要及时清理，堆放整齐.2.7、 混凝土工程本工程采用商品混凝土.施工前，厂家必须做
