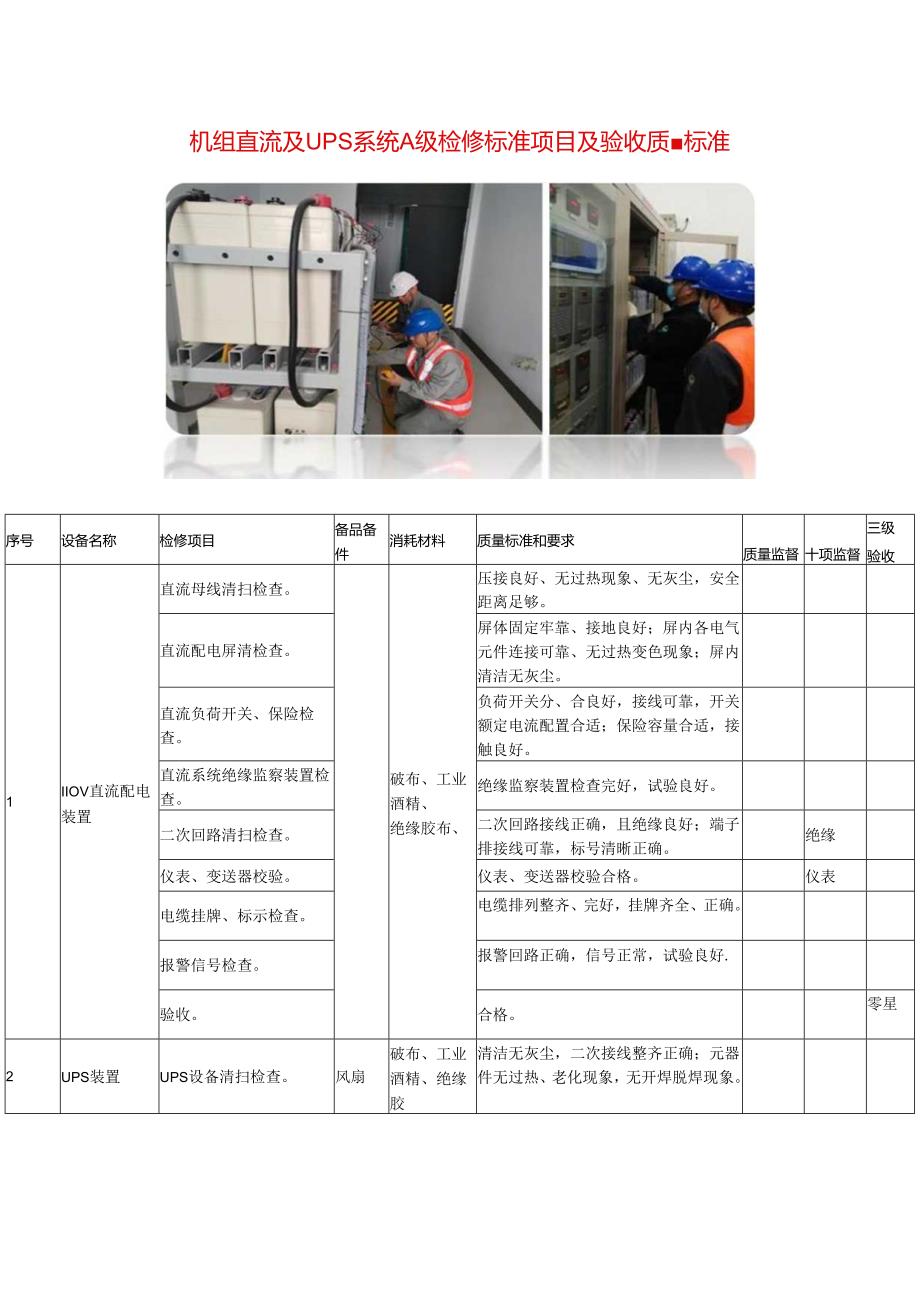

1、机组直流及UPS系统A级检修标准项目及验收质标准序号设备名称检修项目备品备件消耗材料质量标准和要求质量监督十项监督三级验收1IIOV直流配电装置直流母线清扫检查。破布、工业酒精、绝缘胶布、压接良好、无过热现象、无灰尘，安全距离足够。直流配电屏清检查。屏体固定牢靠、接地良好；屏内各电气元件连接可靠、无过热变色现象；屏内清洁无灰尘。直流负荷开关、保险检查。负荷开关分、合良好，接线可靠，开关额定电流配置合适；保险容量合适，接触良好。直流系统绝缘监察装置检查。绝缘监察装置检查完好，试验良好。二次回路清扫检查。二次回路接线正确，且绝缘良好；端子排接线可靠，标号清晰正确。绝缘仪表、变送器校验。仪表、变送器

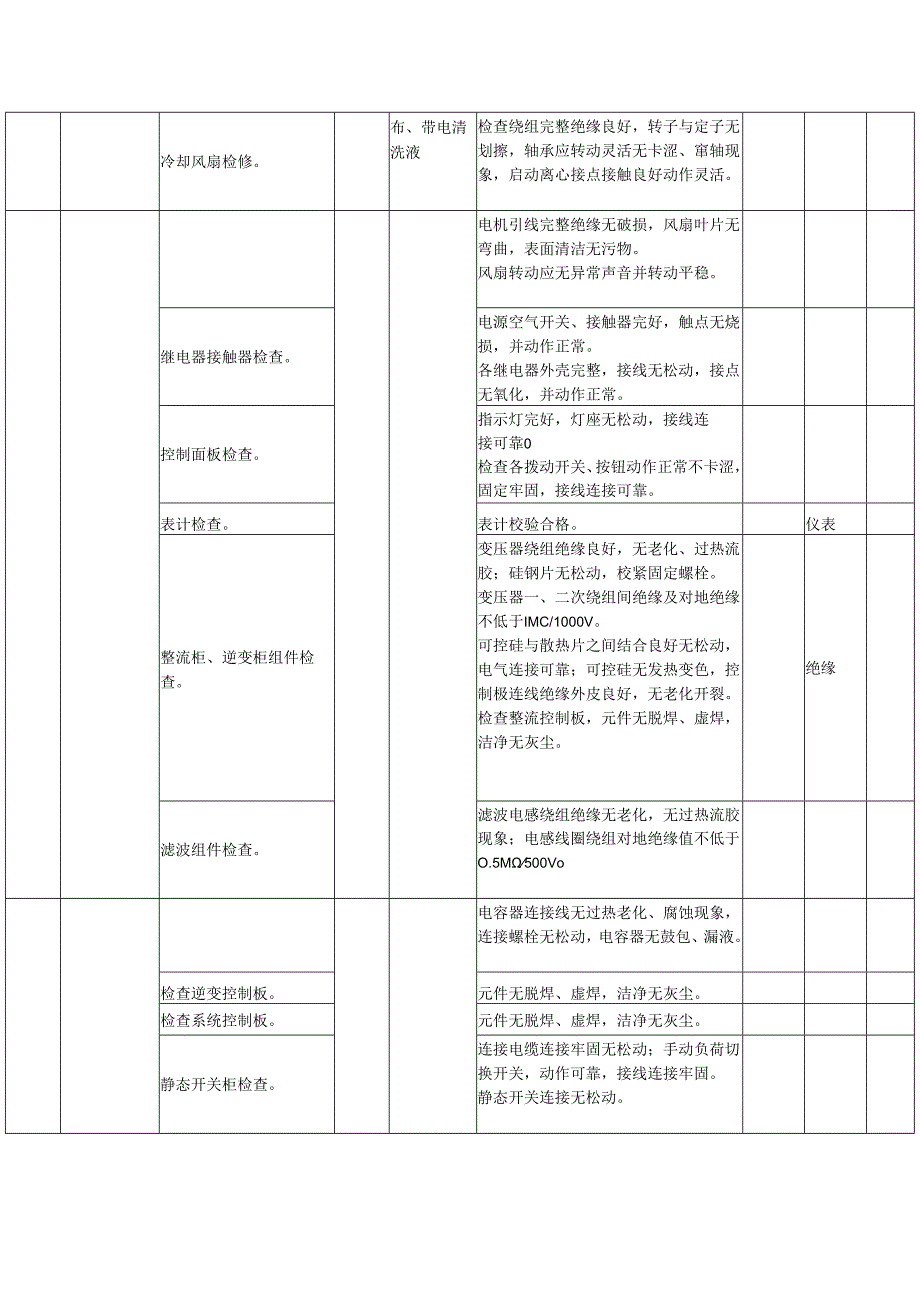

2、校验合格。仪表电缆挂牌、标示检查。电缆排列整齐、完好，挂牌齐全、正确。报警信号检查。报警回路正确，信号正常，试验良好.验收。合格。零星2UPS装置UPS设备清扫检查。风扇破布、工业酒精、绝缘胶清洁无灰尘，二次接线整齐正确；元器件无过热、老化现象，无开焊脱焊现象。冷却风扇检修。布、带电清洗液检查绕组完整绝缘良好，转子与定子无划擦，轴承应转动灵活无卡涩、窜轴现象，启动离心接点接触良好动作灵活。电机引线完整绝缘无破损，风扇叶片无弯曲，表面清洁无污物。风扇转动应无异常声音并转动平稳。继电器接触器检查。电源空气开关、接触器完好，触点无烧损，并动作正常。各继电器外壳完整，接线无松动，接点无氧化，并动作正常
3、。控制面板检查。指示灯完好，灯座无松动，接线连接可靠0检查各拨动开关、按钮动作正常不卡涩，固定牢固，接线连接可靠。表计检查。表计校验合格。仪表整流柜、逆变柜组件检查。变压器绕组绝缘良好，无老化、过热流胶；硅钢片无松动，校紧固定螺栓。变压器一、二次绕组间绝缘及对地绝缘不低于IMC/1000V。可控硅与散热片之间结合良好无松动，电气连接可靠；可控硅无发热变色，控制极连线绝缘外皮良好，无老化开裂。检查整流控制板，元件无脱焊、虚焊，洁净无灰尘。绝缘滤波组件检查。滤波电感绕组绝缘无老化，无过热流胶现象；电感线圈绕组对地绝缘值不低于O.5M500Vo电容器连接线无过热老化、腐蚀现象，连接螺栓无松动，电容器

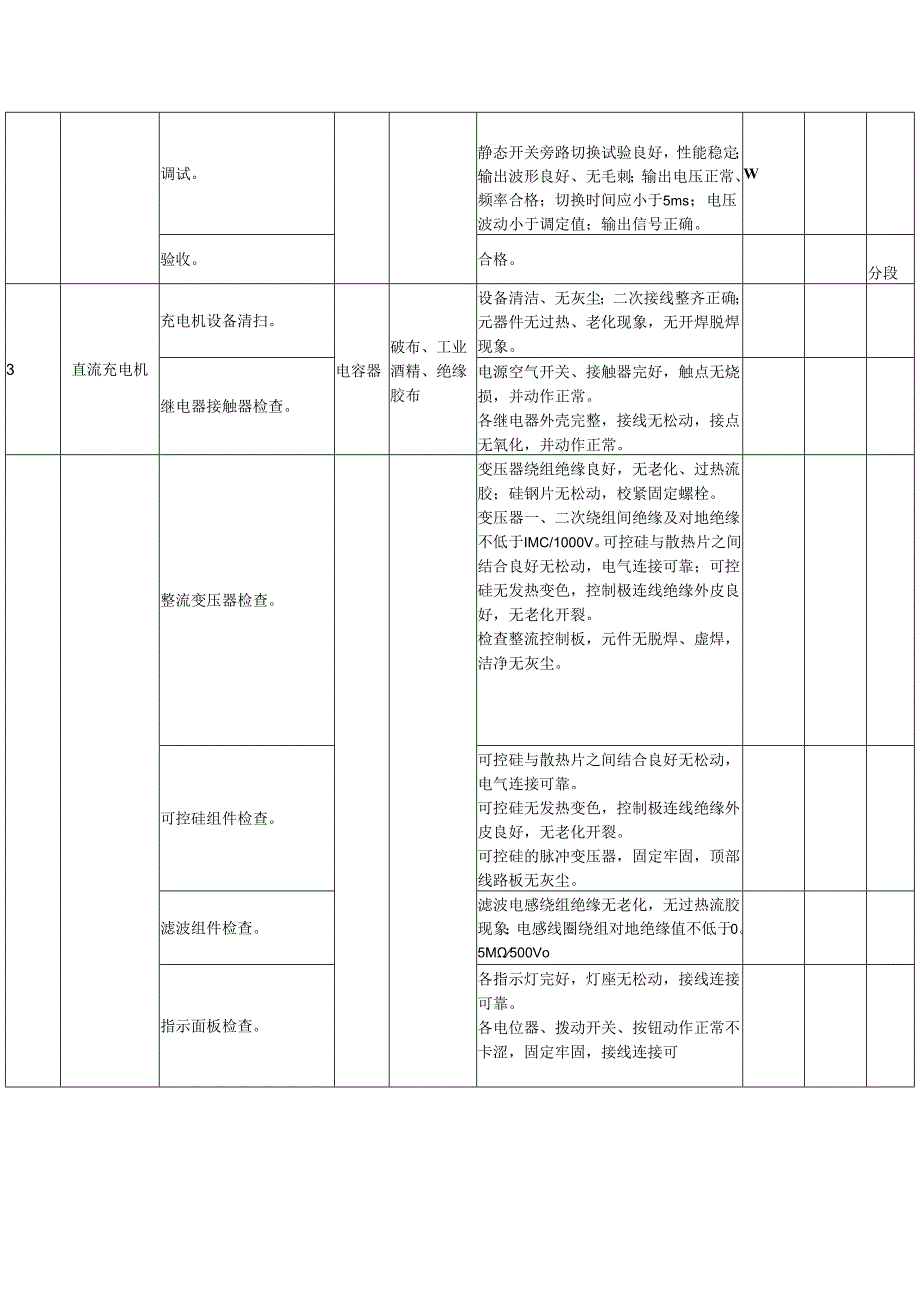

4、无鼓包、漏液。检查逆变控制板。元件无脱焊、虚焊，洁净无灰尘。检查系统控制板。元件无脱焊、虚焊，洁净无灰尘。静态开关柜检查。连接电缆连接牢固无松动；手动负荷切换开关，动作可靠，接线连接牢固。静态开关连接无松动。调试。静态开关旁路切换试验良好，性能稳定；输出波形良好、无毛刺；输出电压正常、频率合格；切换时间应小于5ms；电压波动小于调定值；输出信号正确。W验收。合格。分段3直流充电机充电机设备清扫。电容器破布、工业酒精、绝缘胶布设备清洁、无灰尘；二次接线整齐正确；元器件无过热、老化现象，无开焊脱焊现象。继电器接触器检查。电源空气开关、接触器完好，触点无烧损，并动作正常。各继电器外壳完整，接线无松动
5、，接点无氧化，并动作正常。整流变压器检查。变压器绕组绝缘良好，无老化、过热流胶；硅钢片无松动，校紧固定螺栓。变压器一、二次绕组间绝缘及对地绝缘不低于IMC/1000V。可控硅与散热片之间结合良好无松动，电气连接可靠；可控硅无发热变色，控制极连线绝缘外皮良好，无老化开裂。检查整流控制板，元件无脱焊、虚焊，洁净无灰尘。可控硅组件检查。可控硅与散热片之间结合良好无松动，电气连接可靠。可控硅无发热变色，控制极连线绝缘外皮良好，无老化开裂。可控硅的脉冲变压器，固定牢固，顶部线路板无灰尘。滤波组件检查。滤波电感绕组绝缘无老化，无过热流胶现象；电感线圈绕组对地绝缘值不低于0。5M500Vo指示面板检查。各指示灯完好，灯座无松动，接线连接可靠。各电位器、拨动开关、按钮动作正常不卡涩，固定牢固，接线连接可控制板检查。控制板上各元件，无变色、裂纹、虚焊、松动。检查控制板的连接插头、插座，应接触良好无氧化、脏污，连接线外皮无老化裂纹及粘连。表计检查。表计校验合格。仪表送电调试。输出波形正常，输出电流调节平稳。W
