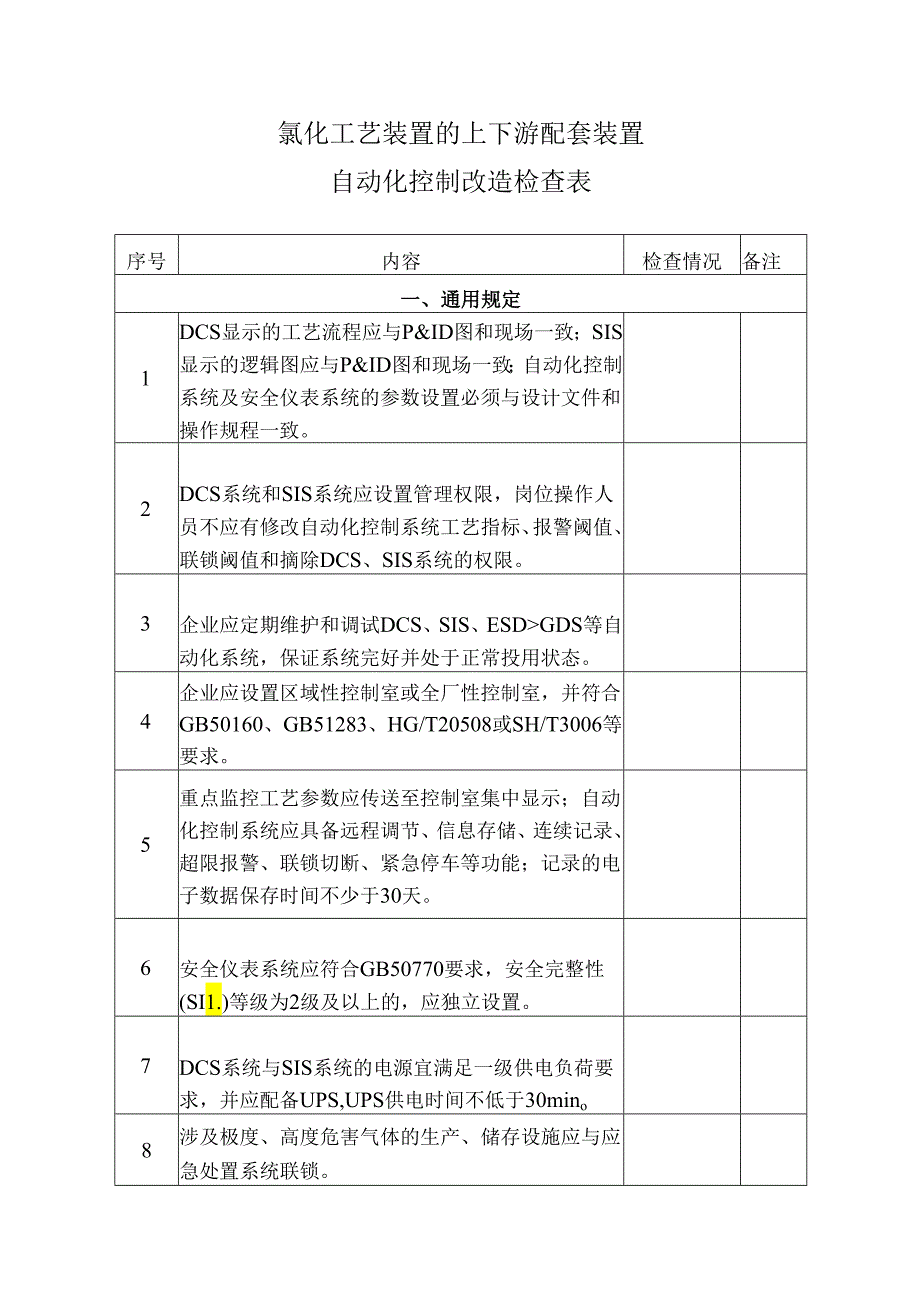

1、氯化工艺装置的上下游配套装置自动化控制改造检查表序号内容检查情况备注一、通用规定1DCS显示的工艺流程应与P&ID图和现场一致；SIS显示的逻辑图应与P&ID图和现场一致；自动化控制系统及安全仪表系统的参数设置必须与设计文件和操作规程一致。2DCS系统和SIS系统应设置管理权限，岗位操作人员不应有修改自动化控制系统工艺指标、报警阈值、联锁阈值和摘除DCS、SIS系统的权限。3企业应定期维护和调试DCS、SIS、ESDGDS等自动化系统，保证系统完好并处于正常投用状态。4企业应设置区域性控制室或全厂性控制室，并符合GB50160、GB51283、HG/T20508或SH/T3006等要求。5重点

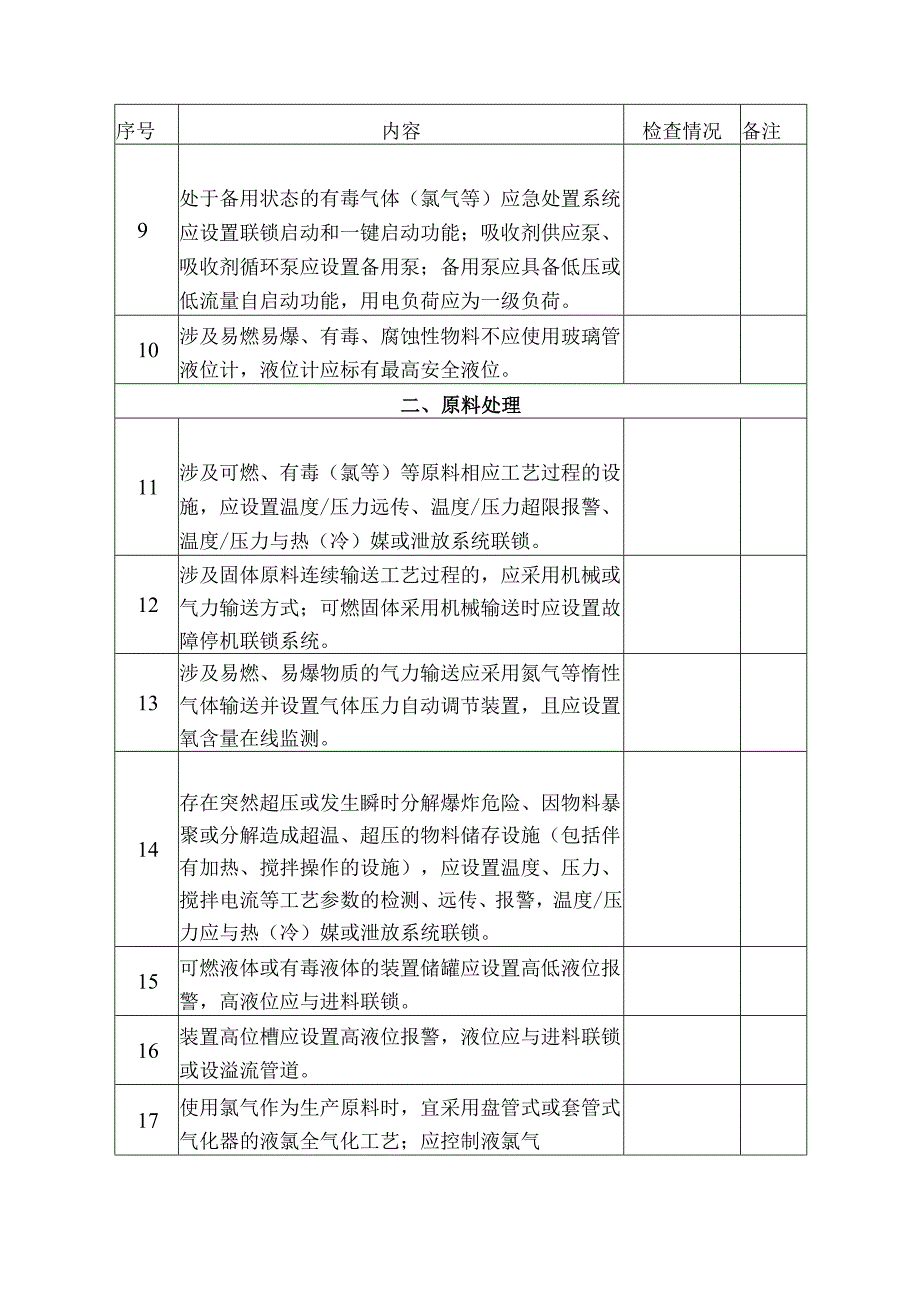

2、监控工艺参数应传送至控制室集中显示；自动化控制系统应具备远程调节、信息存储、连续记录、超限报警、联锁切断、紧急停车等功能；记录的电子数据保存时间不少于30天。6安全仪表系统应符合GB50770要求，安全完整性(SI1.)等级为2级及以上的，应独立设置。7DCS系统与SIS系统的电源宜满足一级供电负荷要求，并应配备UPS,UPS供电时间不低于30mino8涉及极度、高度危害气体的生产、储存设施应与应急处置系统联锁。序号内容检查情况备注9处于备用状态的有毒气体（氯气等）应急处置系统应设置联锁启动和一键启动功能；吸收剂供应泵、吸收剂循环泵应设置备用泵；备用泵应具备低压或低流量自启动功能，用电负荷应为
3、一级负荷。10涉及易燃易爆、有毒、腐蚀性物料不应使用玻璃管液位计，液位计应标有最高安全液位。二、原料处理11涉及可燃、有毒（氯等）等原料相应工艺过程的设施，应设置温度/压力远传、温度/压力超限报警、温度/压力与热（冷）媒或泄放系统联锁。12涉及固体原料连续输送工艺过程的，应采用机械或气力输送方式；可燃固体采用机械输送时应设置故障停机联锁系统。13涉及易燃、易爆物质的气力输送应采用氮气等惰性气体输送并设置气体压力自动调节装置，且应设置氧含量在线监测。14存在突然超压或发生瞬时分解爆炸危险、因物料暴聚或分解造成超温、超压的物料储存设施（包括伴有加热、搅拌操作的设施），应设置温度、压力、搅拌电流等工
4、艺参数的检测、远传、报警，温度/压力应与热（冷）媒或泄放系统联锁。15可燃液体或有毒液体的装置储罐应设置高低液位报警，高液位应与进料联锁。16装置高位槽应设置高液位报警，液位应与进料联锁或设溢流管道。17使用氯气作为生产原料时，宜采用盘管式或套管式气化器的液氯全气化工艺；应控制液氯气序号内容检查情况备注化温度不得低于7C,热水控制温度7585；当采用特种气化器时，应控制气化温度不得大于121C；应设置气化压力、温度自动调节装置，气化压力高限与进料阀联锁，气化温度高限与热媒阀联锁。18氯化剂制备单元应重点监控液相氯化剂储罐的温度、压力、液位及气相氯化剂储罐的压力等；采用液氯气瓶的，则应监控气瓶重

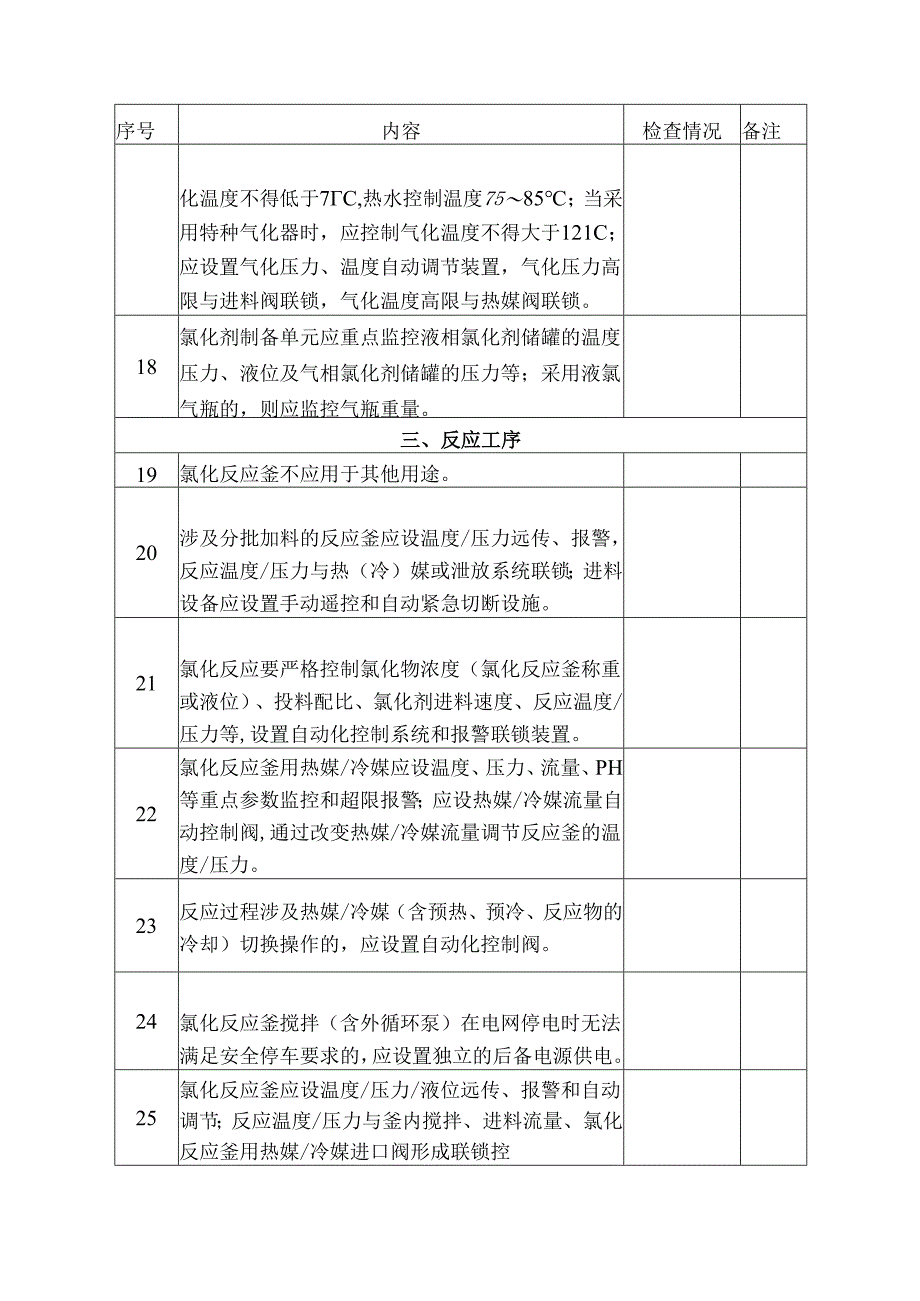

5、量。三、反应工序19氯化反应釜不应用于其他用途。20涉及分批加料的反应釜应设温度/压力远传、报警，反应温度/压力与热（冷）媒或泄放系统联锁；进料设备应设置手动遥控和自动紧急切断设施。21氯化反应要严格控制氯化物浓度（氯化反应釜称重或液位）、投料配比、氯化剂进料速度、反应温度/压力等,设置自动化控制系统和报警联锁装置。22氯化反应釜用热媒/冷媒应设温度、压力、流量、PH等重点参数监控和超限报警；应设热媒/冷媒流量自动控制阀,通过改变热媒/冷媒流量调节反应釜的温度/压力。23反应过程涉及热媒/冷媒（含预热、预冷、反应物的冷却）切换操作的，应设置自动化控制阀。24氯化反应釜搅拌（含外循环泵）在电网停
6、电时无法满足安全停车要求的，应设置独立的后备电源供电。25氯化反应釜应设温度/压力/液位远传、报警和自动调节；反应温度/压力与釜内搅拌、进料流量、氯化反应釜用热媒/冷媒进口阀形成联锁控序号内容检查情况备注制的措施（对于带搅拌的釜式反应器，应设搅拌器电流远传指示，实现搅拌器运行状况的监测和联锁，搅拌系统故障停机时应联锁切断进料并采取必要的冷却等措施）。26设有搅拌系统且具有超压或爆炸危险的反应釜，应设搅拌电流远传指示；搅拌系统故障停机信号应与进料、热（冷）媒或泄放系统联锁。27设有外循环冷却或加热系统的反应釜，应设置备用循环泵，并具备自动切换功能；应设置循环泵电流远传指示或电机启停指示，外循环系
7、统故障信号应与进料及热（冷）媒和泄放系统联锁。28氯化工艺应设置紧急停车系统。控制室应设紧急停车按钮；控制系统紧急停车按钮和重要的复位、报警等功能按钮应在辅操台上设置硬按钮，就地紧急停车按钮宜分区域集中设置在操作人员易于接近的地点。29液态催化剂采用计量泵自动滴加至反应釜的，紧急停车时和反应温度/压力联锁动作时应联锁自动停止滴加泵；带压反应工况的反应釜应在催化剂自动滴加管道上靠近反应釜设置联锁切断阀。30连续添加固态催化剂的应采用自动添加方式（自动添加方式确有难度的，应设置密闭添加设施，不应采用开放式人工添加催化剂）。31固体原料连续投入反应釜（非一次性投入）并作为主反应原料的，应设置加料斗、
8、机械加料装置。反应釜进料量应与反应温度/压力或其它反应物料进料量联锁。四、精健精制序号内容检查情况备注32连续进料或出料的精储（蒸储）塔应设液位自动化控制回路，通过调节塔的进（出）料量实现液位自动化调节。33精储（蒸储）塔应设塔釜液位就地和远传指示，并设高、低液位报警；塔釜及塔顶应设置温度远传指示、超限报警，塔釜温度应与热（冷）媒联锁；连续进料的精储（蒸馀）塔应设置塔釜温度自动化控制回路。34精储（蒸锵）塔、汽提塔、蒸发塔等应设置压力就地/远传指示和高限报警,压力高高限应与热媒或泄放系统联锁；连续进料的精储（蒸储）塔应设置塔顶压力自动化控制回路；塔顶冷凝（却）器宜设置冷媒中断报警；当非正常条件
9、下，可能超压的前述设备应设置泄压排放系统。35再沸器的加热热媒管道上应设置压力就地/远程指示和控制阀。36塔顶播出液的回流罐应设就地和远传液位计，并设高、低液位报警；回流罐液位宜与偏出液采出量形成自动化控制回路；塔顶回流量、储出液采出量宜设置流量指示，并形成自动化控制回路Q37涉及氯化物的浓缩、干燥、萃取、中和等工艺的温度应自动调节和报警，并与热（冷）媒形成联锁关系。38含有氯化氢等酸性介质的换热设备应在线检测管道中冷却/加热介质的PH值等。序号内容检查情况备注39有毒物料（氯气等）的尾气处理设施应能做到设备运行状态自动监控、工艺参数自动监测和排放指标连续检测；当排放指标超标时，应自动启动备用
10、应急处置系统；当备用应急处置系统失效时，有毒物料产生单元应自动连锁停车。40涉及加热工艺过程的，应设置温度自动检测、远传、报警；热媒温度高于设备内介质沸点的，温度应与热（冷）媒或泄放系统联锁。五、产品包装41氯化反应工序所在建/构筑物内的包装作业场所应采用自动化包装。42与生产场所分开设置的，涉及可燃固体、液体、气体或有毒物料或爆炸性粉尘的包装作业场所，应采用自动化包装等措施（当采用自动化包装确有困难时，包装作业场所当班操作人员应控制在法规规定要求以内）。43液氯等有毒物料钢瓶充装、汽化作业间应配备自动切断、自动喷淋、抽风吸收等应急装置。44液氯槽车装车设施应实施封闭化管理，并设置报警、自动处
11、置设施，应按规范在装卸管道上设置便于操作的紧急切断阀。应在安全仪表系统（SIS）中设置有毒气体检测报警系统与泄漏事故处理系统的自动联锁；当氯气气体浓度达到高高限时，联锁停止槽车装作业，关闭电动门窗和日常通风系统，启动事故抽风机、事故吸收塔系统等；事故处置设施尾气排放口应设置尾气浓度在线检测。45液氯钢瓶充装应设电子衡称重计量和超装报警系统，超装信号应与自动充装紧急切断阀联序号内容检查情况备注锁，并设置手动阀。46液态物料采用自动计量称重灌装系统的，超装信号应与气动球阀或灌装机枪口联锁。47可燃、有毒及强腐蚀性液体槽车充装应设置流量自动批量控制器，或具备高液位停止充装、称重计量联锁功能。六、危险
12、化学品储运48构成重大危险源的液氯储存单元和液氯卸车单元应实施封闭化管理，并配套设置报警、处置设施；应在安全仪表系统（SlS）中设置有毒气体检测报警系统与泄漏事故处理系统的自动联锁；当氯气气体浓度达到高高限时，联锁停止储罐的收、送料作业，启动事故抽风机、事故吸收塔系统等；事故处置设施尾气排放口应设置尾气浓度在线检测。49可燃液体储罐、有毒液体储罐、低温储罐及压力罐均应设置就地和集中液位指示，并设高、低液位报警，并设高高液位、低低液位联锁。50涉及有毒气体、液化气体、剧毒液体的一级、二级重大危险源的危险化学品罐区应设独立的安全仪表系统。51液氯储罐应配备两种不同原理的液位计或液位开关，安全仪表系
