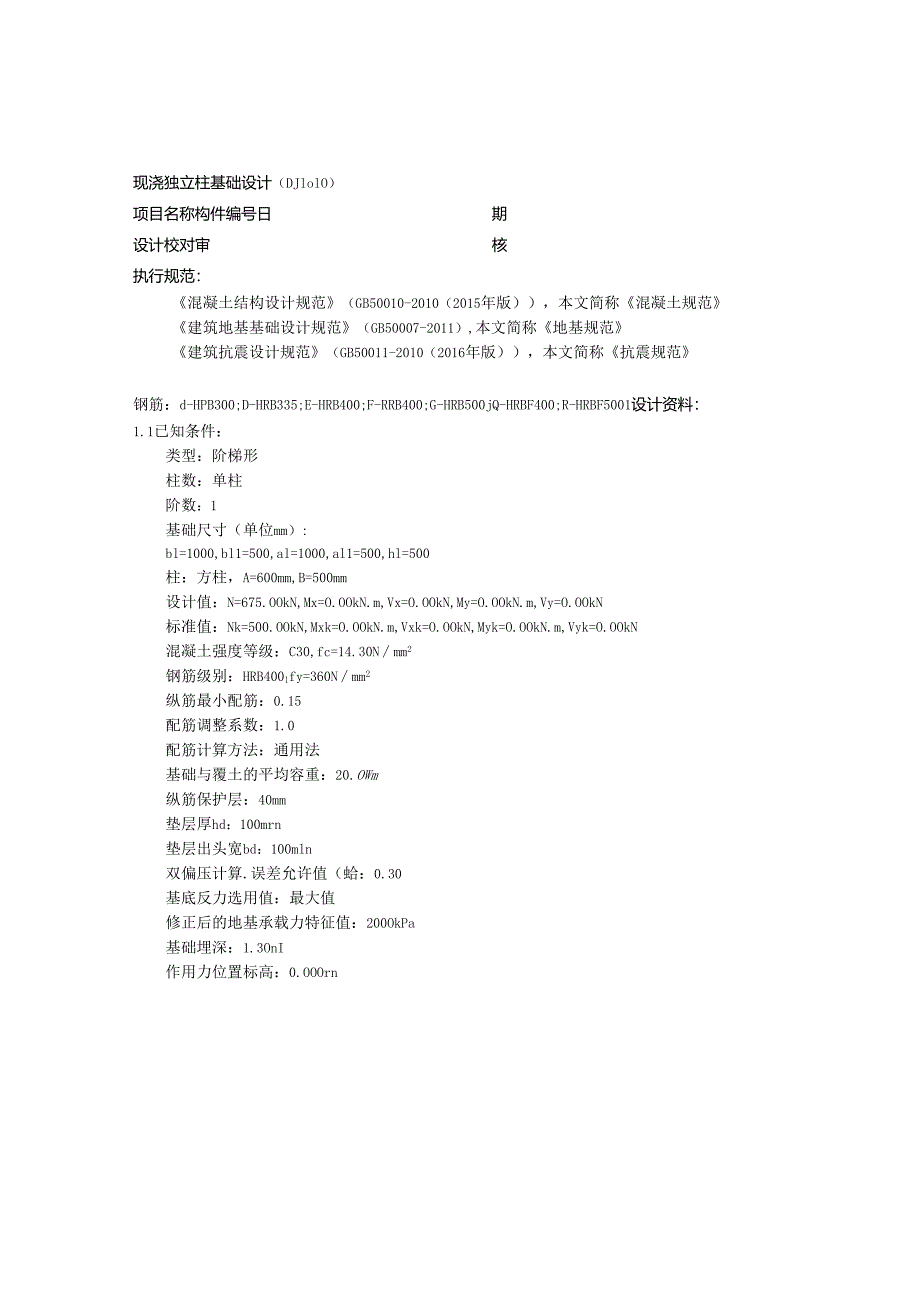

1、现浇独立柱基础设计（DJlolO）项目名称构件编号日期设计校对审核执行规范：混凝土结构设计规范（GB50010-2010（2015年版），本文简称混凝土规范建筑地基基础设计规范（GB50007-2011）,本文简称地基规范建筑抗震设计规范（GB50011-2010（2016年版），本文简称抗震规范钢筋：d-HPB300;D-HRB335;E-HRB400;F-RRB400;G-HRB500jQ-HRBF400;R-HRBF5001设计资料：1.1已知条件：类型：阶梯形柱数：单柱阶数：1基础尺寸（单位mm）:bl=1000,bl1=500,al=1000,al1=500,hl=500柱：方柱，A
2、=600mm,B=500mm设计值：N=675.OOkN,Mx=O.OOkN.m,Vx=O.OOkN,My=O.OOkN.m,Vy=O.OOkN标准值：Nk=500.OOkN,Mxk=O.OOkN.m,Vxk=O.OOkN,Myk=O.OOkN.m,Vyk=O.OOkN混凝土强度等级：C30,fc=14.30Nmm2钢筋级别：HRB400lfy=360Nmm2纵筋最小配筋：0.15配筋调整系数：1.0配筋计算方法：通用法基础与覆土的平均容重：20.OWm纵筋保护层：40mm垫层厚hd：100mrn垫层出头宽bd：100mln双偏压计算.误差允许值（蛤：0.30基底反力选用值：最大值修正后的地基
3、承载力特征值：200OkPa基础埋深：1.3OnI作用力位置标高：0.OOOrn飘尺寸随1.2计算要求：(1)基础抗弯计算(2)基础抗剪验算(3)基础抗冲切验算(4)地基承教力验算单位说明：力：kN,力矩：kN.m,应力：kPa2计算过程和计算结果2. 1基底反力计算：2.1.1 统计到基底的荷载标准值:Nk=500.00,Mkx=0.00,Mky=0.00设计值:N=675.00,Mx=0.00,My=0.002.1.2 承载力验算时,底板总反力标准值(kPa):相应于荷载效应标准组合pkmax=(Nk+Gk)/A+Mxk：/Wx+Myk：/Wy=526.OOkPapkmin=(Nk+Gk)
4、/A-IMXkl/Wx-IMyk!/Wy=526.00kPapk=(Nk+Gk)=526.00kPa各角点反力pl=526.00kPa,p2=526.00kPa,p3=526.00kPa,p4=526.00kPa2.1.3 强度计算时,底板净反力设计值(kPa):相应于荷载效应基本组合pmax=N/A+MxWx+MyWy二675.00kPapmin=N/A-Mx/Wx-My/Wy=675.00kPaP=N=675.00kPa各角点反力pl=675.00kPa,p2=675.00kPa,p3=675.00kPa,p4=675.00kPa2.2 地基承载力验算：pk=526.00fa=2000.O
5、OkPa,满足PkmaX=526.001.2*fa=2400.OOkPa,满足2.3 基础抗剪验算：根据地基规范第8.2.7-2条，需要进行抗剪验算抗剪验算公式V=0.7*Bhs*ft*Ac地基规范第8.2.9条(剪力V根据净反力的最大值计算)下右上左第1阶(h=455mm,Bhii=1.000)剪切荷教(kN)135.00168.75135.00168.75抗剪切力(kN)455.45455.45455.45455.45抗剪满足.2.4基础抗冲切验算：抗冲切验算公式F=0.7*hl,*ft*Aq地基规范第8.2.8条(冲切力R根据净反力的最大值计算)下右上左第1阶(h=500mm,h=455
6、mm,=1.000)冲切荷载(kN)0.000.000.000.00抗冲切力(kN)0.000.000.000.00抗冲切满足.2.5 基础受弯计算：弯矩计算公式M=FXd其中，F一对应截面地基净反力合力(根据净反力的最大值计算)；d质心到验算截面的距离。根据地基规范第8.2.1条，扩展基础受力钢筋最小配筋率不应小于0.15%第1阶(kN.m):M下=I1.25,M右=18.28,M=11.25,M左=18.28,hoM55mm计算As（mm2m）:As下=750（构造）,As右=750（构造），As上=750（构造）,As左=750（构造）配筋率P:P下=0.150%,P右=0.150以P=
7、0.150%,P左=0.150%基础板底构造配筋（最小配筋率0.15%）.2.6 底板配筋：X向实配E12150（75411u11711i）2s=750mm7mY向实配E12150（754mm2/m）2As=750mm2m3配筋简图底板踹简图总反力标准值(kPo)净反力设计侑(kP。)现浇独立柱基础设计（DJ0808）项目名称构件编号日期设计校对审核执行规范：混凝土结构设计规范（GB50010-2010（2015年版），本文简称混凝土规范建筑地基基础设计规范（GB50007-2011）,本文简称地基规范建筑抗震设计规范（GB50011-2010（2016年版），本文简称抗震规范钢筋：d-HPB
8、300;D-HRB335;E-HRB400;F-RRB400;G-HRB500jQ-HRBF400;R-HRBF5001设计资料：1.1已知条件：类型：阶梯形柱数：单柱阶数：1基础尺寸（单位mm）:bl=800,bl1=400,al=800,al1=400,hl=500柱：方柱，A=450nun,B=450mm设计值：N=270.OOkN,Mx=O.OOkN.m,Vx=O.OOkN,My=O.OOkN.m,Vy=O.OOkN标准值：Nk=200.OOkN,Mxk=O.OOkN.m,Vxk=O.OOkN,Myk=O.OOkN.m,Vyk=O.OOkN混凝土强度等级：C30,fc=14.30Nmm
9、2钢筋级别：HRB400lfy=360Nmm2纵筋最小配筋：0.15配筋调整系数：1.0配筋计算方法：通用法基础与覆土的平均容重：20.OWm纵筋保护层：40mm垫层厚hd：100mrn垫层出头宽bd：100mln双偏压计算.误差允许值（蛤：0.30基底反力选用值：最大值修正后的地基承载力特征值：200OkPa基础埋深：1.3OnI作用力位置标高：0.OOOrn设计傩简图1.2计算要求：(1)基础抗弯计算(2)基础抗剪验算(3)基础抗冲切验算(4)地基承教力验算单位说明：力：kN,力矩：kN.m,应力：kPa2计算过程和计算结果2. 1基底反力计算：2.1.1 统计到基底的荷载标准值:Nk=2
10、00.00,Mkx=0.00,Mky=0.00设计值:N=270.00,Mx=0.00,My=0.002.1.2 承载力验算时,底板总反力标准值(kPa):相应于荷载效应标准组合pkmax=(Nk+Gk)/A+Mxk：/Wx+Myk：/Wy=338.50kPapkmin=(Nk+Gk)/A-IMXkl/Wx-IMyk!/Wy=338.50kPapk=(Nk+Gk)=338.50kPa各角点反力pl=338.50kPa,p2=338.50kPa,p3=338.50kPa,p4=338.50kPa2.1.3 强度计算时,底板净反力设计值(kPa):相应于荷载效应基本组合pmax=N/A+MxWx+
11、MyWy二421.88kPapmin=N/A-Mx/Wx-My/Wy=421.88kPaP=N=421.88kPa各角点反力pl=421.88kPa,p2=421.88kPa,p3=421.88kPa,p4=421.88kPa2.2 地基承载力验算：pk=338.50fa=2000.OOkPa,满足PkmaX=338.501.2*fa=2400.OOkPa,满足2.3 基础抗剪验算：根据地基规范第8.2.7-2条，需要进行抗剪验算抗剪验算公式V=0.7*Bhs*ft*Ac地基规范第8.2.9条(剪力V根据净反力的最大值计算)下右上左第1阶(h=455mm,Bhii=1.000)剪切荷教(kN)
12、59.0659.0659.0659.06抗剪切力(kN)364.36364.36364.36364.36抗剪满足.2.4基础抗冲切验算：抗冲切验算公式F=0.7*hl,*ft*Aq地基规范第8.2.8条(冲切力R根据净反力的最大值计算)下右上左第1阶(h=500mm,h=455mm,=1.000)冲切荷载(kN)0.000.000.000.00抗冲切力(kN)0.000.000.000.00抗冲切满足.2.5 基础受弯计算：弯矩计算公式M=FXd其中，F一对应截面地基净反力合力(根据净反力的最大值计算)；d质心到验算截面的距离。根据地基规范第8.2.1条，扩展基础受力钢筋最小配筋率不应小于0.15%第1阶(kN.m):M下=4.41,M右=4.41,M上:4.41,M左=4.41,h产455mm计算As（mm2m）:As下=750（构造）,As右=750（构造），As上=750（构造）,As左=750（构造）配筋率P:P下=0.150%,P右=0.150以P=0.150%,P左=0.150%基础板底构造配筋（最小配筋率0.15%）.2.6 底板配筋：X向实配E12150（75411u11711i）2s=750mm7mY向实配E12150（754mm2/m）2As=750mm2m3配筋简图底板配箭艇总反力标准置kPc)净反力设计僮kPa)
