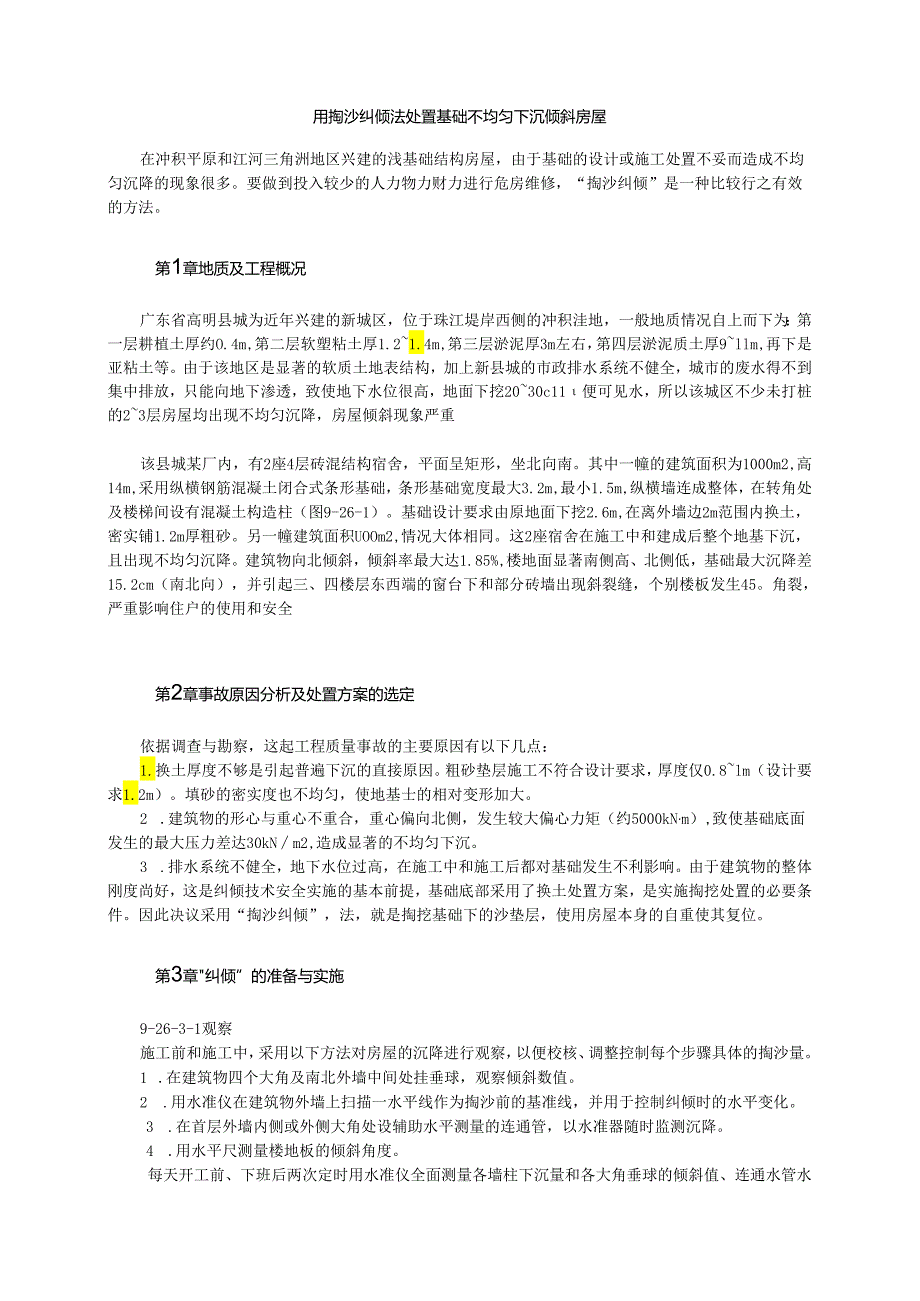

1、用掏沙纠倾法处置基础不均匀下沉倾斜房屋在冲积平原和江河三角洲地区兴建的浅基础结构房屋，由于基础的设计或施工处置不妥而造成不均匀沉降的现象很多。要做到投入较少的人力物力财力进行危房维修，“掏沙纠倾”是一种比较行之有效的方法。第1章地质及工程概况广东省高明县城为近年兴建的新城区，位于珠江堤岸西侧的冲积洼地，一般地质情况自上而下为：第一层耕植土厚约O.4m,第二层软塑粘土厚1.21.4m,第三层淤泥厚3m左右，第四层淤泥质土厚9llm,再下是亚粘土等。由于该地区是显著的软质土地表结构，加上新县城的市政排水系统不健全，城市的废水得不到集中排放，只能向地下渗透，致使地下水位很高，地面下挖2030c11便
2、可见水，所以该城区不少未打桩的23层房屋均出现不均匀沉降，房屋倾斜现象严重该县城某厂内，有2座4层砖混结构宿舍，平面呈矩形，坐北向南。其中一幢的建筑面积为1000m2,高14m,采用纵横钢筋混凝土闭合式条形基础，条形基础宽度最大3.2m,最小1.5m,纵横墙连成整体，在转角处及楼梯间设有混凝土构造柱（图9-26-1）。基础设计要求由原地面下挖2.6m,在离外墙边2m范围内换土，密实铺1.2m厚粗砂。另一幢建筑面积UOOm2,情况大体相同。这2座宿舍在施工中和建成后整个地基下沉，且出现不均匀沉降。建筑物向北倾斜，倾斜率最大达1.85%,楼地面显著南侧高、北侧低，基础最大沉降差15.2cm（南北向
3、），并引起三、四楼层东西端的窗台下和部分砖墙出现斜裂缝，个别楼板发生45。角裂，严重影响住户的使用和安全第2章事故原因分析及处置方案的选定依据调查与勘察，这起工程质量事故的主要原因有以下几点：1.换土厚度不够是引起普遍下沉的直接原因。粗砂垫层施工不符合设计要求，厚度仅0.8lm（设计要求1.2m）。填砂的密实度也不均匀，使地基士的相对变形加大。2 .建筑物的形心与重心不重合，重心偏向北侧，发生较大偏心力矩（约5000kNm）,致使基础底面发生的最大压力差达30kNm2,造成显著的不均匀下沉。3 .排水系统不健全，地下水位过高，在施工中和施工后都对基础发生不利影响。由于建筑物的整体刚度尚好，这是
4、纠倾技术安全实施的基本前提，基础底部采用了换土处置方案，是实施掏挖处置的必要条件。因此决议采用“掏沙纠倾”，法，就是掏挖基础下的沙垫层，使用房屋本身的自重使其复位。第3章纠倾”的准备与实施9-26-3-1观察施工前和施工中，采用以下方法对房屋的沉降进行观察，以便校核、调整控制每个步骤具体的掏沙量。1 .在建筑物四个大角及南北外墙中间处挂垂球，观察倾斜数值。2 .用水准仪在建筑物外墙上扫描一水平线作为掏沙前的基准线，并用于控制纠倾时的水平变化。3 .在首层外墙内侧或外侧大角处设辅助水平测量的连通管，以水准器随时监测沉降。4 .用水平尺测量楼地板的倾斜角度。每天开工前、下班后两次定时用水准仪全面测

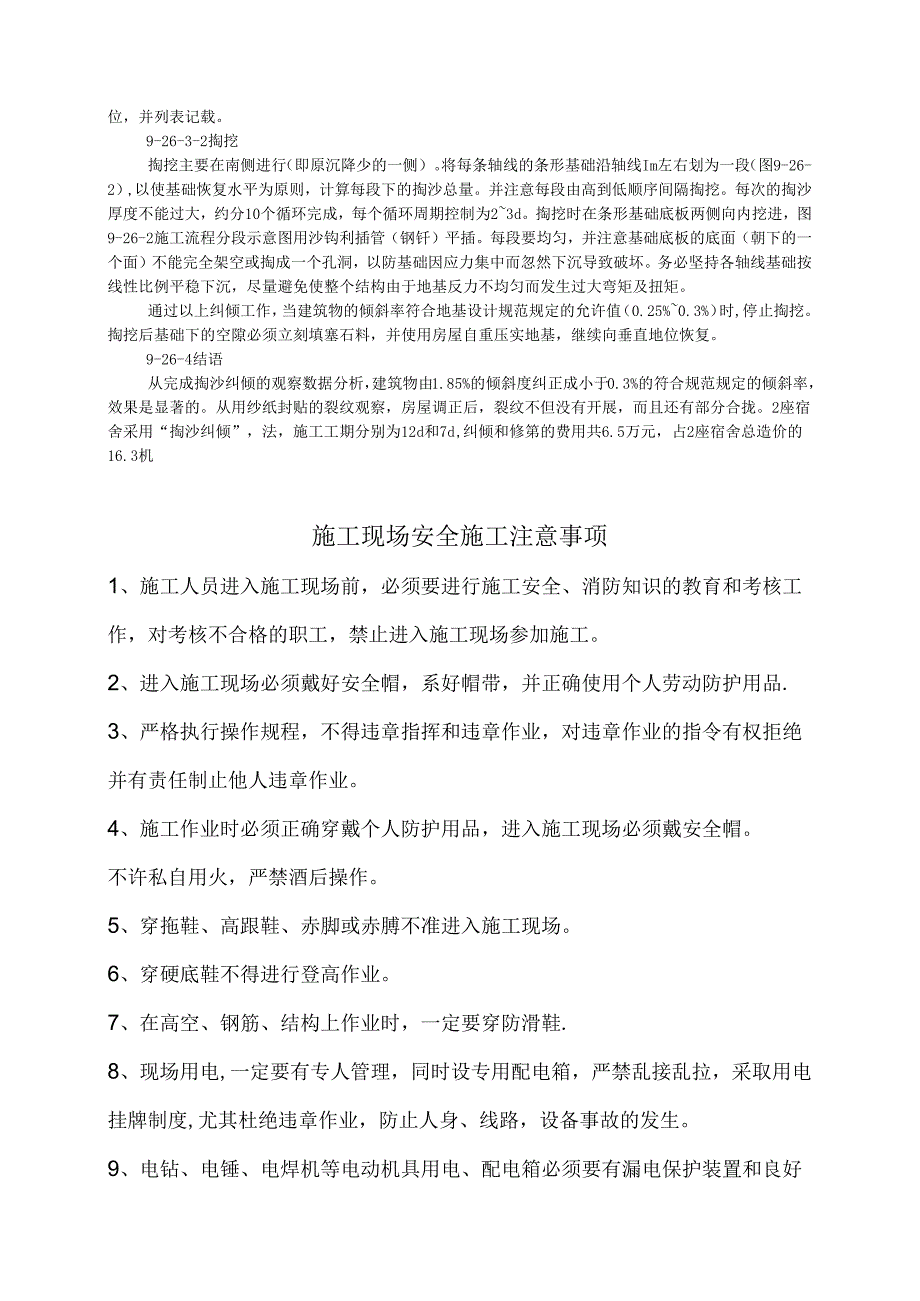

5、量各墙柱下沉量和各大角垂球的倾斜值、连通水管水位，并列表记载。9-26-3-2掏挖掏挖主要在南侧进行（即原沉降少的一侧）。将每条轴线的条形基础沿轴线Im左右划为一段（图9-26-2）,以使基础恢复水平为原则，计算每段下的掏沙总量。并注意每段由高到低顺序间隔掏挖。每次的掏沙厚度不能过大，约分10个循环完成，每个循环周期控制为23d。掏挖时在条形基础底板两侧向内挖进，图9-26-2施工流程分段示意图用沙钩利插管（钢钎）平插。每段要均匀，并注意基础底板的底面（朝下的一个面）不能完全架空或掏成一个孔洞，以防基础因应力集中而忽然下沉导致破坏。务必坚持各轴线基础按线性比例平稳下沉，尽量避免使整个结构由于地
6、基反力不均匀而发生过大弯矩及扭矩。通过以上纠倾工作，当建筑物的倾斜率符合地基设计规范规定的允许值（0.25%0.3%）时,停止掏挖。掏挖后基础下的空隙必须立刻填塞石料，并使用房屋自重压实地基，继续向垂直地位恢复。9-26-4结语从完成掏沙纠倾的观察数据分析，建筑物由1.85%的倾斜度纠正成小于0.3%的符合规范规定的倾斜率，效果是显著的。从用纱纸封贴的裂纹观察，房屋调正后，裂纹不但没有开展，而且还有部分合拢。2座宿舍采用“掏沙纠倾”，法，施工工期分别为12d和7d,纠倾和修第的费用共6.5万元，占2座宿舍总造价的16.3机施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、
7、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、

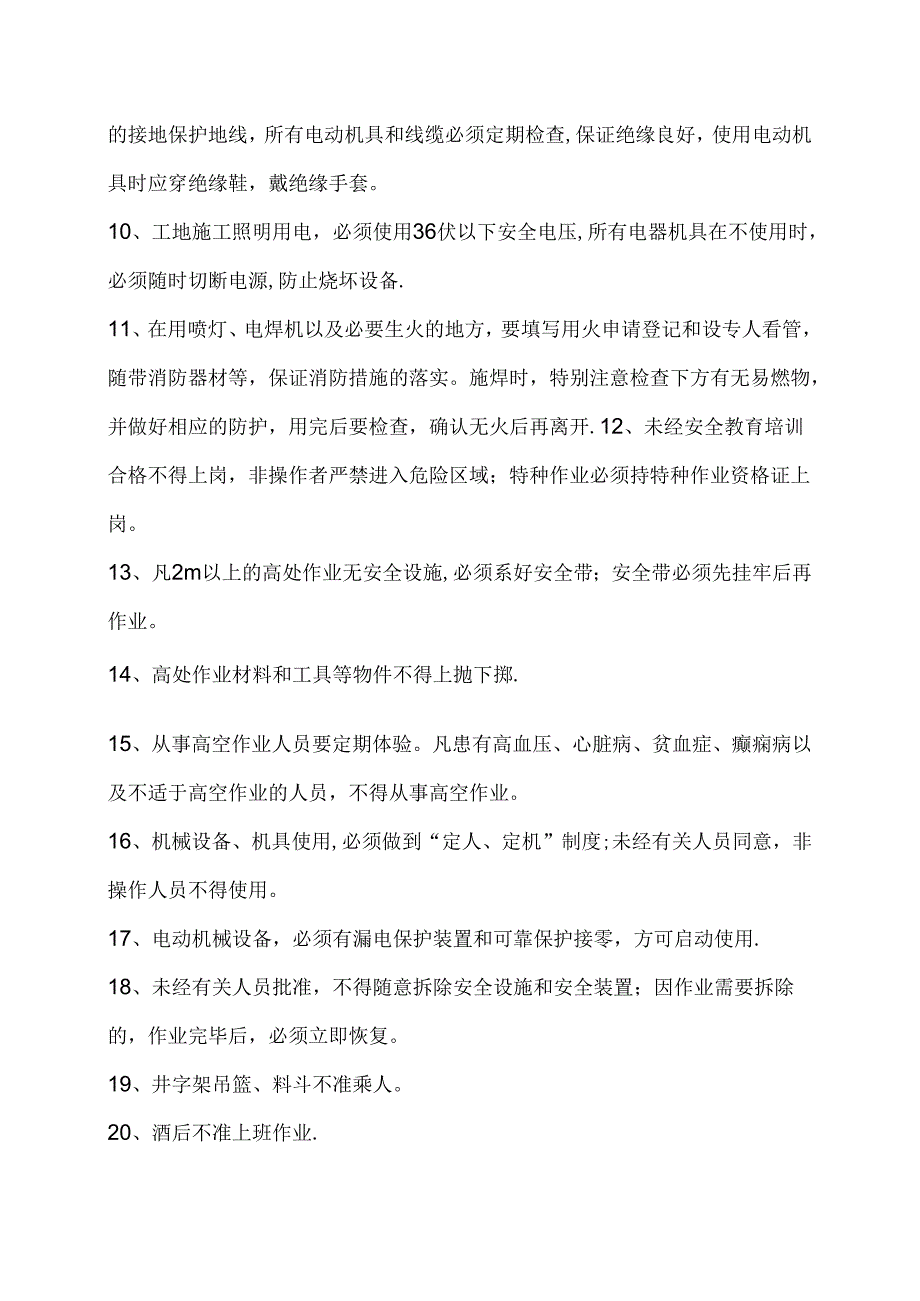

8、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必
9、须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放
10、配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌饕子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架
