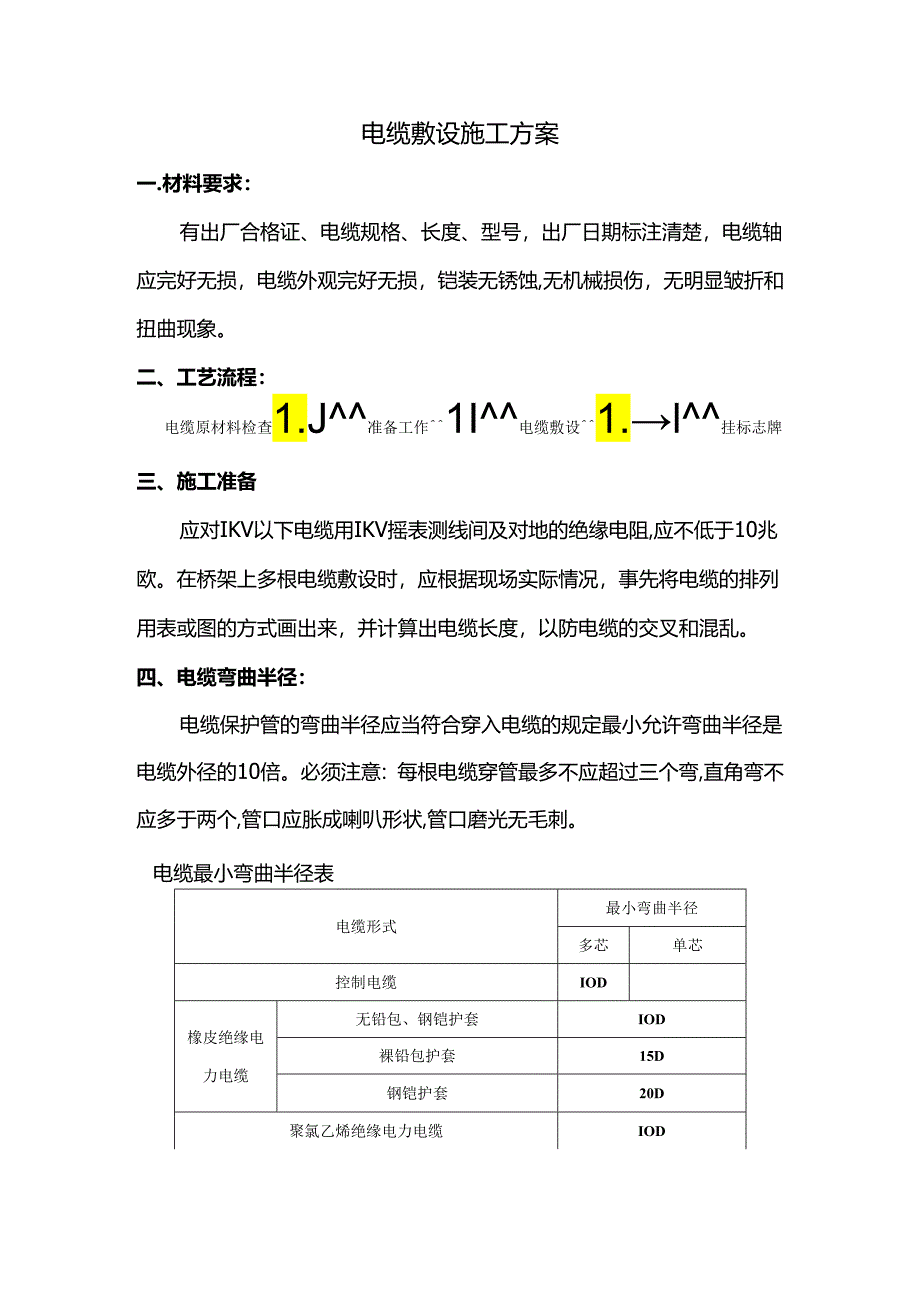

1、电缆敷设施工方案一.材料要求：有出厂合格证、电缆规格、长度、型号，出厂日期标注清楚，电缆轴应完好无损，电缆外观完好无损，铠装无锈蚀,无机械损伤，无明显皱折和扭曲现象。二、工艺流程：电缆原材料检查1.J准备工作1I电缆敷设1.l挂标志牌三、施工准备应对IKV以下电缆用IKV摇表测线间及对地的绝缘电阻,应不低于10兆欧。在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，并计算出电缆长度，以防电缆的交叉和混乱。四、电缆弯曲半径：电缆保护管的弯曲半径应当符合穿入电缆的规定最小允许弯曲半径是电缆外径的10倍。必须注意：每根电缆穿管最多不应超过三个弯,直角弯不应多于两个,管

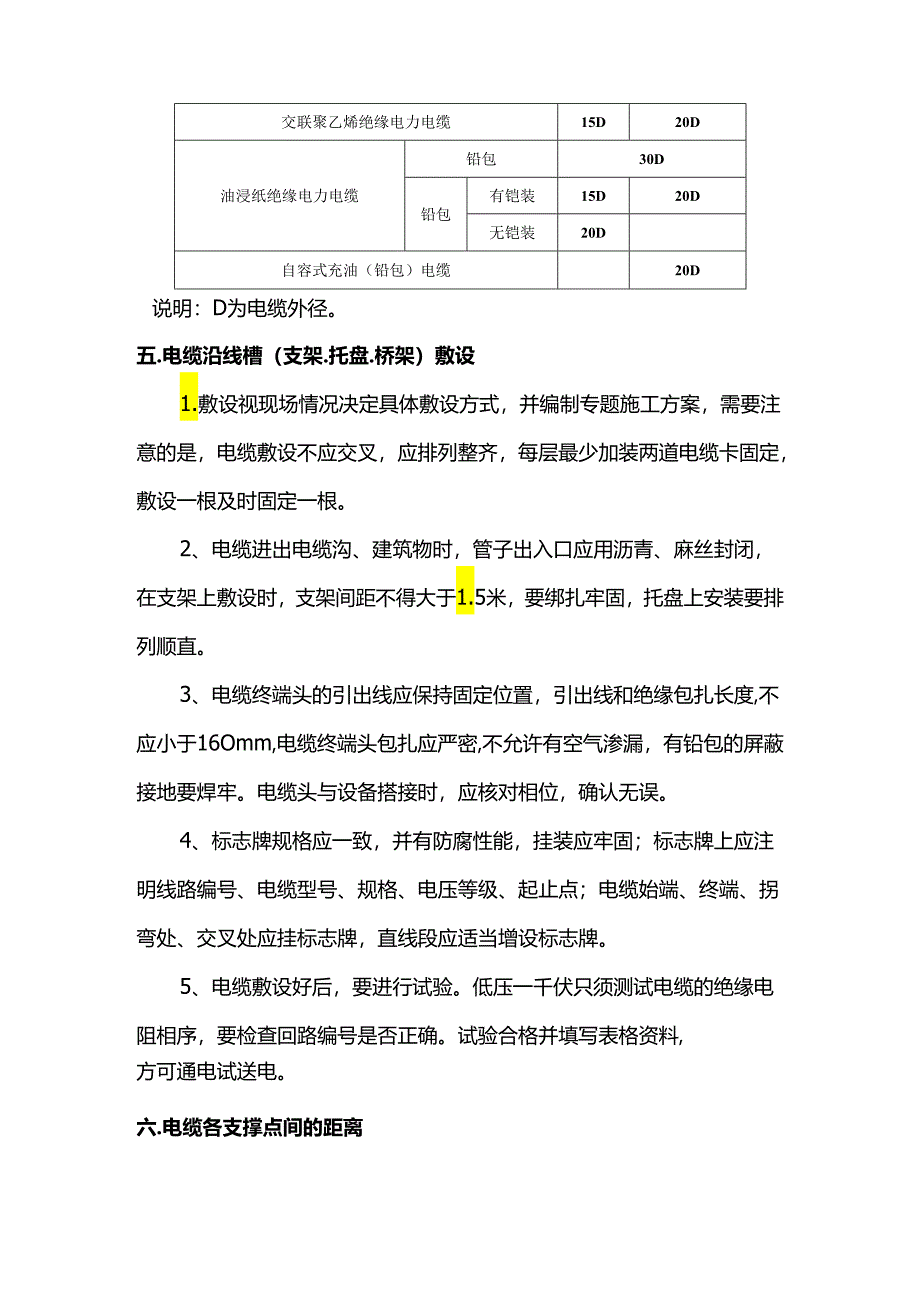

2、口应胀成喇叭形状,管口磨光无毛刺。电缆最小弯曲半径表电缆形式最小弯曲半径多芯单芯控制电缆IOD橡皮绝缘电力电缆无铅包、钢铠护套IOD裸铅包护套15D钢铠护套20D聚氯乙烯绝缘电力电缆IOD交联聚乙烯绝缘电力电缆15D20D油浸纸绝缘电力电缆铅包30D铅包有铠装15D20D无铠装20D自容式充油（铅包）电缆20D说明：D为电缆外径。五.电缆沿线槽（支架.托盘.桥架）敷设1.敷设视现场情况决定具体敷设方式，并编制专题施工方案，需要注意的是，电缆敷设不应交叉，应排列整齐，每层最少加装两道电缆卡固定，敷设一根及时固定一根。2、电缆进出电缆沟、建筑物时，管子出入口应用沥青、麻丝封闭，在支架上敷设时，支架

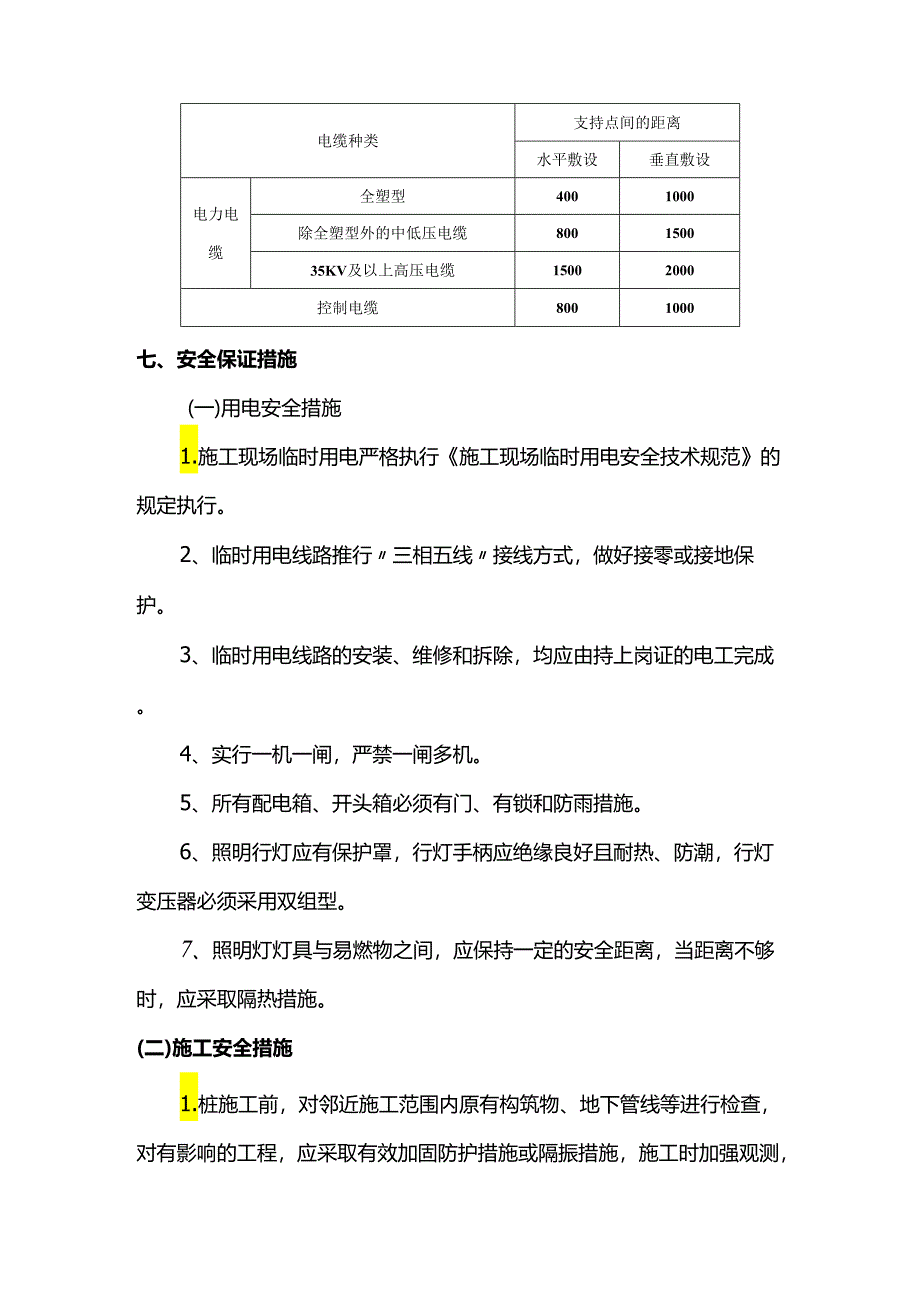

3、间距不得大于1.5米，要绑扎牢固，托盘上安装要排列顺直。3、电缆终端头的引出线应保持固定位置，引出线和绝缘包扎长度,不应小于16Omm,电缆终端头包扎应严密,不允许有空气渗漏，有铅包的屏蔽接地要焊牢。电缆头与设备搭接时，应核对相位，确认无误。4、标志牌规格应一致，并有防腐性能，挂装应牢固；标志牌上应注明线路编号、电缆型号、规格、电压等级、起止点；电缆始端、终端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌。5、电缆敷设好后，要进行试验。低压一千伏只须测试电缆的绝缘电阻相序，要检查回路编号是否正确。试验合格并填写表格资料,方可通电试送电。六.电缆各支撑点间的距离电缆种类支持点间的距离水平敷设
4、垂直敷设电力电缆全塑型4001000除全塑型外的中低压电缆800150035KV及以上高压电缆15002000控制电缆8001000七、安全保证措施(一)用电安全措施1.施工现场临时用电严格执行施工现场临时用电安全技术规范的规定执行。2、临时用电线路推行三相五线接线方式，做好接零或接地保护。3、临时用电线路的安装、维修和拆除，均应由持上岗证的电工完成。4、实行一机一闸，严禁一闸多机。5、所有配电箱、开头箱必须有门、有锁和防雨措施。6、照明行灯应有保护罩，行灯手柄应绝缘良好且耐热、防潮，行灯变压器必须采用双组型。7、照明灯灯具与易燃物之间，应保持一定的安全距离，当距离不够时，应采取隔热措施。(二
5、)施工安全措施1.桩施工前，对邻近施工范围内原有构筑物、地下管线等进行检查，对有影响的工程，应采取有效加固防护措施或隔振措施，施工时加强观测，以确保施工安全。2、桩施工前先全面检查机械各个部分及润滑情况，钢丝绳是否安好，发现有问题及时解决，检查后要进行试运转，严禁带病作业。桩机设备应由专人操作，以保证机械正常使用，机械操作人员必须持证上岗。3、桩机机架安设铺垫平稳、牢固，防止钻具突然下落，造成人员伤亡和设备损坏。4、现场操作人员要戴安全帽，高空作业佩安全带，高空检修桩机，不得向下乱丢物件。有心脏病者，不能从事高空作业。5、夜间施工，设足够的照明设施，雷雨天、大风、大雾天应停止桩施工作业。6、桩施工时，5m范围内不得有人员走动或进行其他作业，非工作人员停止施工作业。八.文明保证措施1.加强对工人的文明施工教育，社会公德教育，提高权利员工的文明施工意识，树立项目主人公思想，使全体员工文明施工和加强现场管理的自觉性。2、各机台工地内临时设施的搭建，水电管线的敷设，后台的安置，桩机的摆放都要布置合理，整齐规范。3、工地和宿舍场地不乱倒垃圾，不乱扔弃物，不随地大小便,讲卫生，保持场容整洁。4、遵守职业道德和社会公德，不准损坏城市环境设施和市政公用设备。
