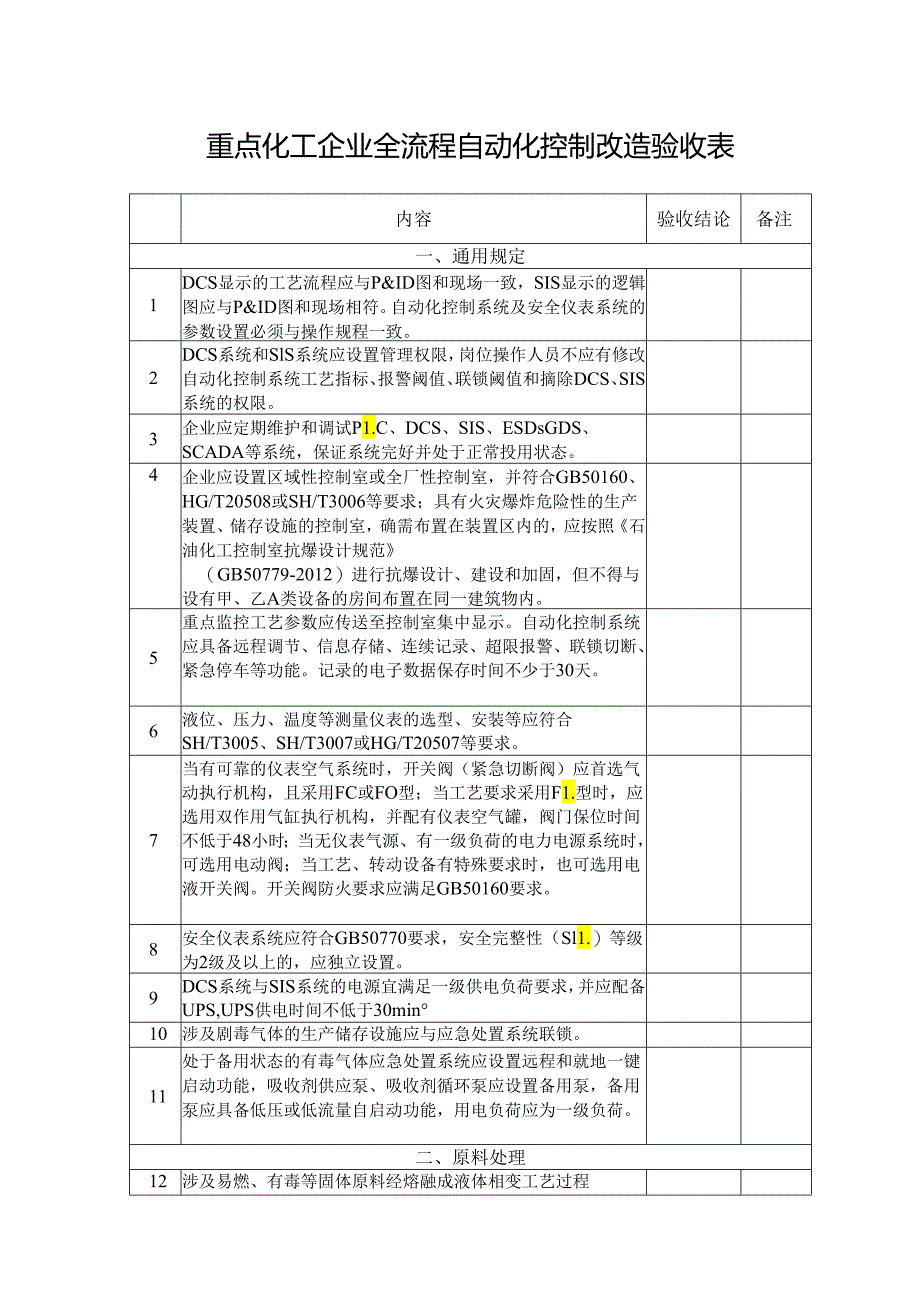

1、重点化工企业全流程自动化控制改造验收表内容验收结论备注一、通用规定1DCS显示的工艺流程应与P&ID图和现场一致，SIS显示的逻辑图应与P&ID图和现场相符。自动化控制系统及安全仪表系统的参数设置必须与操作规程一致。2DCS系统和SlS系统应设置管理权限，岗位操作人员不应有修改自动化控制系统工艺指标、报警阈值、联锁阈值和摘除DCS、SIS系统的权限。3企业应定期维护和调试P1.C、DCS、SIS、ESDsGDS、SCADA等系统，保证系统完好并处于正常投用状态。4企业应设置区域性控制室或全厂性控制室，并符合GB50160、HG/T20508或SH/T3006等要求；具有火灾爆炸危险性的生产装置
2、、储存设施的控制室，确需布置在装置区内的，应按照石油化工控制室抗爆设计规范（GB50779-2012）进行抗爆设计、建设和加固，但不得与设有甲、乙A类设备的房间布置在同一建筑物内。5重点监控工艺参数应传送至控制室集中显示。自动化控制系统应具备远程调节、信息存储、连续记录、超限报警、联锁切断、紧急停车等功能。记录的电子数据保存时间不少于30天。6液位、压力、温度等测量仪表的选型、安装等应符合SH/T3005、SH/T3007或HG/T20507等要求。7当有可靠的仪表空气系统时，开关阀（紧急切断阀）应首选气动执行机构，且采用FC或FO型；当工艺要求采用F1.型时，应选用双作用气缸执行机构，并配有
3、仪表空气罐，阀门保位时间不低于48小时；当无仪表气源、有一级负荷的电力电源系统时，可选用电动阀；当工艺、转动设备有特殊要求时，也可选用电液开关阀。开关阀防火要求应满足GB50160要求。8安全仪表系统应符合GB50770要求，安全完整性（Sl1.）等级为2级及以上的，应独立设置。9DCS系统与SIS系统的电源宜满足一级供电负荷要求，并应配备UPS,UPS供电时间不低于30min10涉及剧毒气体的生产储存设施应与应急处置系统联锁。11处于备用状态的有毒气体应急处置系统应设置远程和就地一键启动功能，吸收剂供应泵、吸收剂循环泵应设置备用泵，备用泵应具备低压或低流量自启动功能，用电负荷应为一级负荷。二

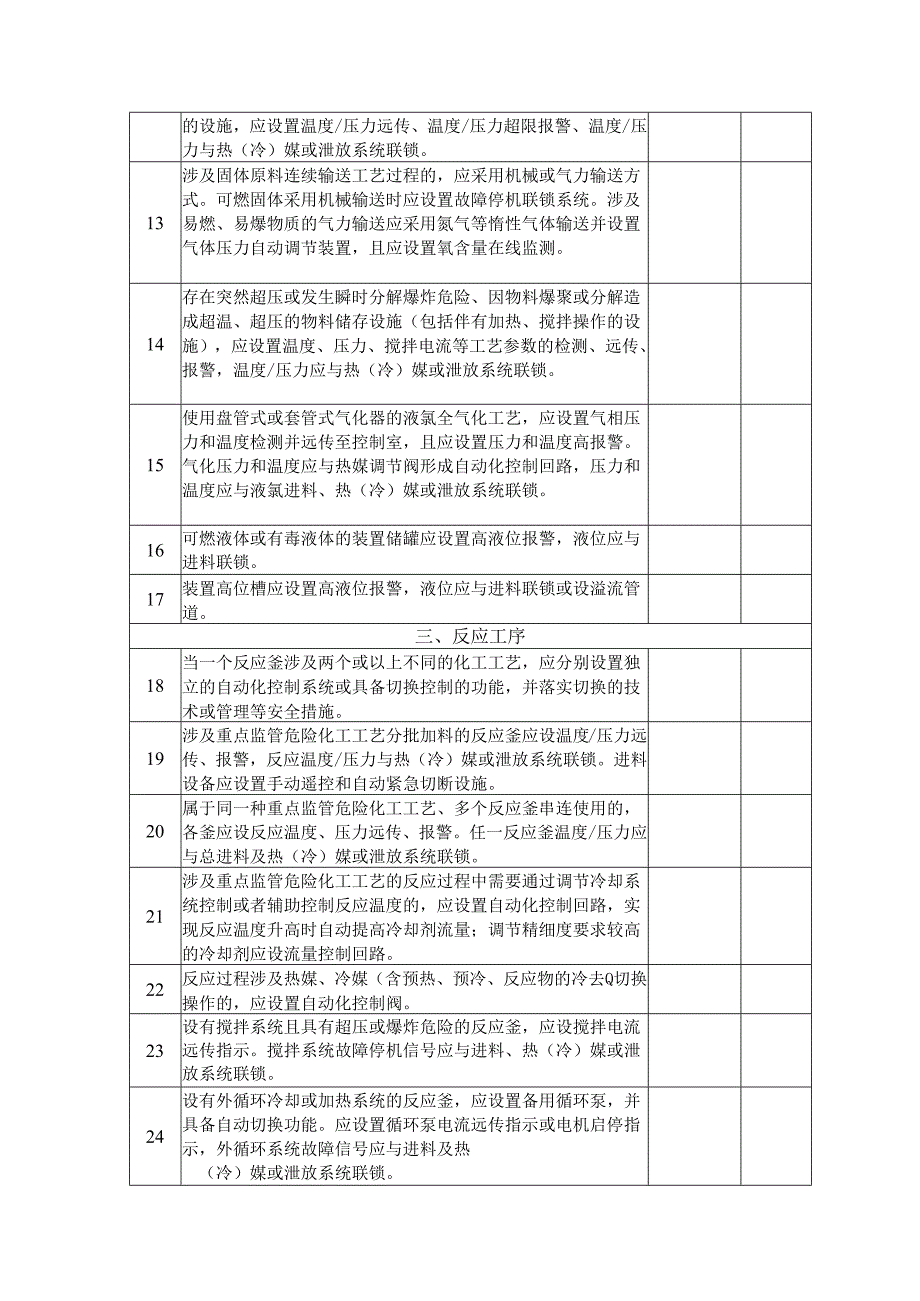

4、、原料处理12涉及易燃、有毒等固体原料经熔融成液体相变工艺过程的设施，应设置温度/压力远传、温度/压力超限报警、温度/压力与热（冷）媒或泄放系统联锁。13涉及固体原料连续输送工艺过程的，应采用机械或气力输送方式。可燃固体采用机械输送时应设置故障停机联锁系统。涉及易燃、易爆物质的气力输送应采用氮气等惰性气体输送并设置气体压力自动调节装置，且应设置氧含量在线监测。14存在突然超压或发生瞬时分解爆炸危险、因物料爆聚或分解造成超温、超压的物料储存设施（包括伴有加热、搅拌操作的设施），应设置温度、压力、搅拌电流等工艺参数的检测、远传、报警，温度/压力应与热（冷）媒或泄放系统联锁。15使用盘管式或套管式气
5、化器的液氯全气化工艺，应设置气相压力和温度检测并远传至控制室，且应设置压力和温度高报警。气化压力和温度应与热媒调节阀形成自动化控制回路，压力和温度应与液氯进料、热（冷）媒或泄放系统联锁。16可燃液体或有毒液体的装置储罐应设置高液位报警，液位应与进料联锁。17装置高位槽应设置高液位报警，液位应与进料联锁或设溢流管道。三、反应工序18当一个反应釜涉及两个或以上不同的化工工艺，应分别设置独立的自动化控制系统或具备切换控制的功能，并落实切换的技术或管理等安全措施。19涉及重点监管危险化工工艺分批加料的反应釜应设温度/压力远传、报警，反应温度/压力与热（冷）媒或泄放系统联锁。进料设备应设置手动遥控和自动
6、紧急切断设施。20属于同一种重点监管危险化工工艺、多个反应釜串连使用的，各釜应设反应温度、压力远传、报警。任一反应釜温度/压力应与总进料及热（冷）媒或泄放系统联锁。21涉及重点监管危险化工工艺的反应过程中需要通过调节冷却系统控制或者辅助控制反应温度的，应设置自动化控制回路，实现反应温度升高时自动提高冷却剂流量；调节精细度要求较高的冷却剂应设流量控制回路。22反应过程涉及热媒、冷媒（含预热、预冷、反应物的冷去Q切换操作的，应设置自动化控制阀。23设有搅拌系统且具有超压或爆炸危险的反应釜，应设搅拌电流远传指示。搅拌系统故障停机信号应与进料、热（冷）媒或泄放系统联锁。24设有外循环冷却或加热系统的反

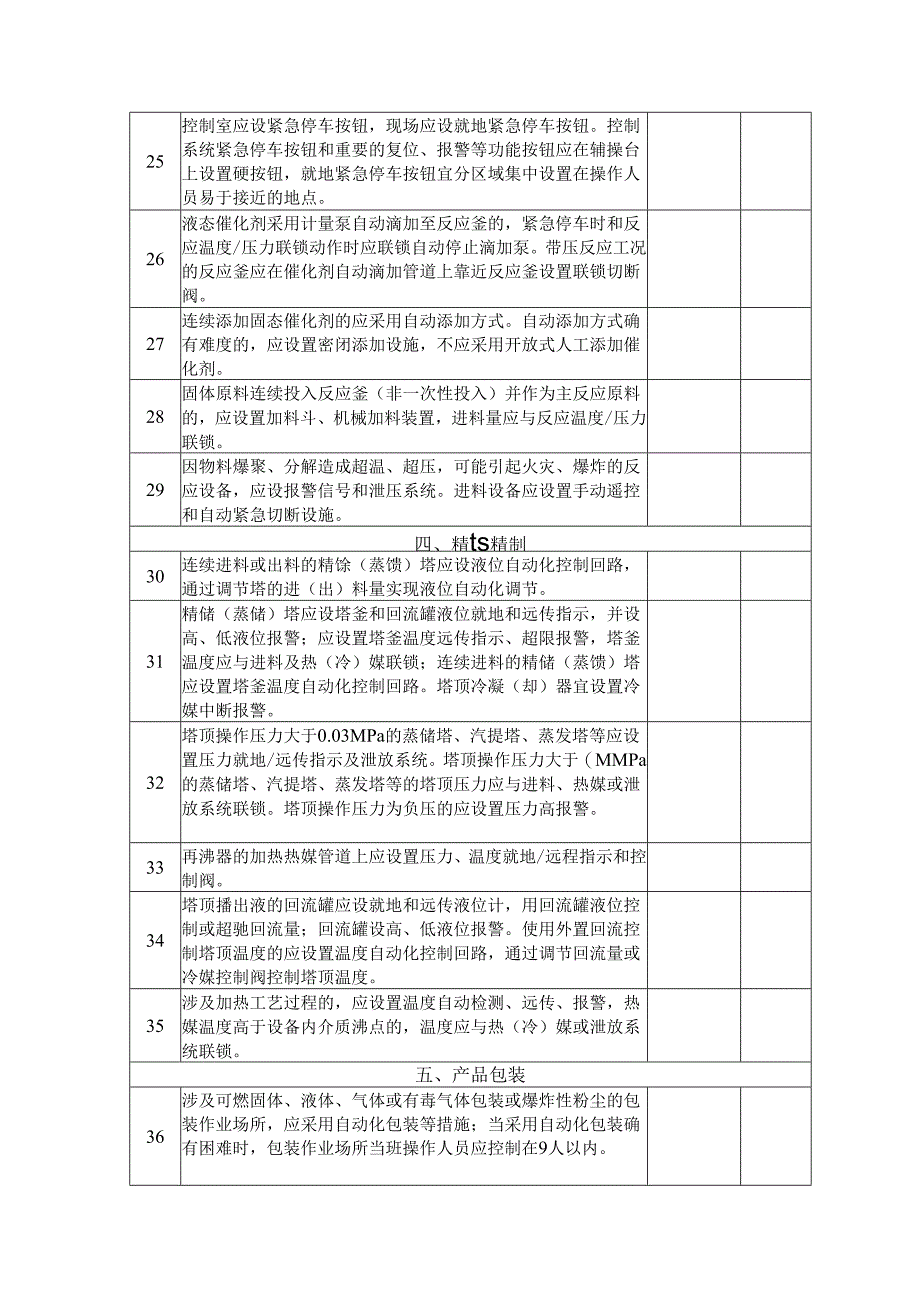

7、应釜，应设置备用循环泵，并具备自动切换功能。应设置循环泵电流远传指示或电机启停指示，外循环系统故障信号应与进料及热（冷）媒或泄放系统联锁。25控制室应设紧急停车按钮，现场应设就地紧急停车按钮。控制系统紧急停车按钮和重要的复位、报警等功能按钮应在辅操台上设置硬按钮，就地紧急停车按钮宜分区域集中设置在操作人员易于接近的地点。26液态催化剂采用计量泵自动滴加至反应釜的，紧急停车时和反应温度/压力联锁动作时应联锁自动停止滴加泵。带压反应工况的反应釜应在催化剂自动滴加管道上靠近反应釜设置联锁切断阀。27连续添加固态催化剂的应采用自动添加方式。自动添加方式确有难度的，应设置密闭添加设施，不应采用开放式人工
8、添加催化剂。28固体原料连续投入反应釜（非一次性投入）并作为主反应原料的，应设置加料斗、机械加料装置，进料量应与反应温度/压力联锁。29因物料爆聚、分解造成超温、超压，可能引起火灾、爆炸的反应设备，应设报警信号和泄压系统。进料设备应设置手动遥控和自动紧急切断设施。四、精ts精制30连续进料或出料的精馀（蒸馈）塔应设液位自动化控制回路，通过调节塔的进（出）料量实现液位自动化调节。31精储（蒸储）塔应设塔釜和回流罐液位就地和远传指示，并设高、低液位报警；应设置塔釜温度远传指示、超限报警，塔釜温度应与进料及热（冷）媒联锁；连续进料的精储（蒸馈）塔应设置塔釜温度自动化控制回路。塔顶冷凝（却）器宜设置冷
9、媒中断报警。32塔顶操作压力大于0.03MPa的蒸储塔、汽提塔、蒸发塔等应设置压力就地/远传指示及泄放系统。塔顶操作压力大于（MMPa的蒸储塔、汽提塔、蒸发塔等的塔顶压力应与进料、热媒或泄放系统联锁。塔顶操作压力为负压的应设置压力高报警。33再沸器的加热热媒管道上应设置压力、温度就地/远程指示和控制阀。34塔顶播出液的回流罐应设就地和远传液位计，用回流罐液位控制或超驰回流量；回流罐设高、低液位报警。使用外置回流控制塔顶温度的应设置温度自动化控制回路，通过调节回流量或冷媒控制阀控制塔顶温度。35涉及加热工艺过程的，应设置温度自动检测、远传、报警，热媒温度高于设备内介质沸点的，温度应与热（冷）媒或
10、泄放系统联锁。五、产品包装36涉及可燃固体、液体、气体或有毒气体包装或爆炸性粉尘的包装作业场所，应采用自动化包装等措施；当采用自动化包装确有困难时，包装作业场所当班操作人员应控制在9人以内。37液氯、液氨等液化气体气瓶充装应设电子衡称重计量和超装报警系统，超装信号应与自动充装紧急切断阀联锁，并设置手动阀。余氯、余氨报警应与紧急切断阀联锁。38液态物料采用自动计量称重灌装系统的，超装信号应与气动球阀或灌装机枪口联锁。39可燃、有毒及强腐蚀性液体槽车充装应设置流量自动批量控制器，或具备高液位停止充装、称重计量联锁功能。六、危险化学品储运40容积大于等于100m3的可燃液体储罐、有毒液体储罐、低温储
11、罐及压力罐均应设置液位连续测量远传仪表元件和就地液位指示，并设高、低液位报警。41浮顶储罐和有抽出泵的储罐应设低低液位联锁切断。42储存I级和H级有毒液体的储罐、容量大于或等于I（X）Om3的甲B和乙A类可燃液体的储罐、容量大于或等于3000m3的其他可燃液体储罐和易燃、有毒介质压力罐的液位应与进料联锁。43构成危险化学品重大危险源的液体储罐均应设置高、低液位报警，液位应与进、出口管道控制阀联锁。44气柜应设上、下限位报警装置，并宜设进出管道自动联锁切断装置。气柜安全设施应满足GB51066.GBT51094SHSolO36等要求。45涉及有毒气体、液化气体、剧毒液体的一级、二级重大危险源的危
12、险化学品罐区应设独立的安全仪表系统。46带有高液位联锁功能的可燃液体和剧毒液体储罐应配备两种不同原理的液位计或液位开关，安全仪表系统高液位联锁测量仪表和基本控制回路液位计应分开设置。压力储罐应设压力就地测量仪表和压力远传仪表，并使用不同的取源点。压力储罐液位测量应设一套远传仪表和就地指示仪表，并应另设一套专用于高高液位或低低液位联锁切断储罐进（出）料阀门的液位测量仪表或液位开关。47除工艺特殊要求外，普通无机酸、碱储罐应设置高、低液位报警。48设有加热或冷却盘管的储罐应设置液相温度检测和报警设施，宜具备联锁切断热（冷）媒的功能。49设有远程进料或者出料切断阀的储罐应具备远程紧急关闭功能。50距
13、液化烧和可燃液体（有缓冲罐的可燃液体除外）汽车装卸鹤位IOm以外的装卸管道上应设便于操作的紧急切断阀。液氯、液氨、液化石油气、液化天然气、液化燃等易燃易爆、有毒有害液化气体的充装，应使用金属万向管道充装系统，并在装卸鹤管口处设置拉断阀。七、公用工程51蒸汽管网应设压力和总管流量远传，并宜设高压自动泄放控制回路和压力高、低报警。产生蒸汽的汽包应设置压力、液位检测和报警，汽包设置双液位就地和远程显示，并设置液位自动化控制和高、低液位联锁停车，高液位停止进水，低液位停止加热。蒸汽过热器应在过热器出口设置温度控制回路，必要时设置温度高高联锁停车。52冷冻盐水、循环水或其它低于常温的冷却系统应设置温度和
14、流量（或压力）检测，并设置温度高和流量（或压力）低报警。循环水泵应设置停机报警，循环水总管压力低低报警信号和联锁停机信号应发送给其服务装置。53导热油炉出口温度应设置自动化控制回路，出口温度应与燃料流量联锁。炉膛应设置氧含量检测和低报警。导热油管进入生产设施处应设置紧急切断阀。使用天然气的导热油炉附近应设可燃气体检测报警仪，每台用气设备应有观察孔或火焰检测装置，燃气导热油燃烧器宜设置自动点火装置和熄火与燃气联锁保护装置。54控制室应设置供气系统的监视与报警功能，包括气源总管压力指示、低限压力报警或联锁。仪表气源装置在送出总管上宜设置在线露点仪，信号送控制室。当采用备用压缩机组时，应采用自动切换方式。当工作压缩机组出现故障或退出工作时，备用压缩机组应立刻联锁启动。八、可燃气体和有毒气体检测报警55生产或使用可燃气体及有毒气体的工艺装置和储运设施（包括甲类气体和液化燃、甲B、乙A类液体的储罐区、装卸设施、灌装站等）应按照GB/T50493的规定设置可燃和有毒气体检测报警仪。56可燃和有毒气体检测报警信号应送至操作人员常驻的控制室。57可燃和有毒气体检测报警系统应独立于基本过程控制系统，并应设置独立的显示屏或报警终端。
