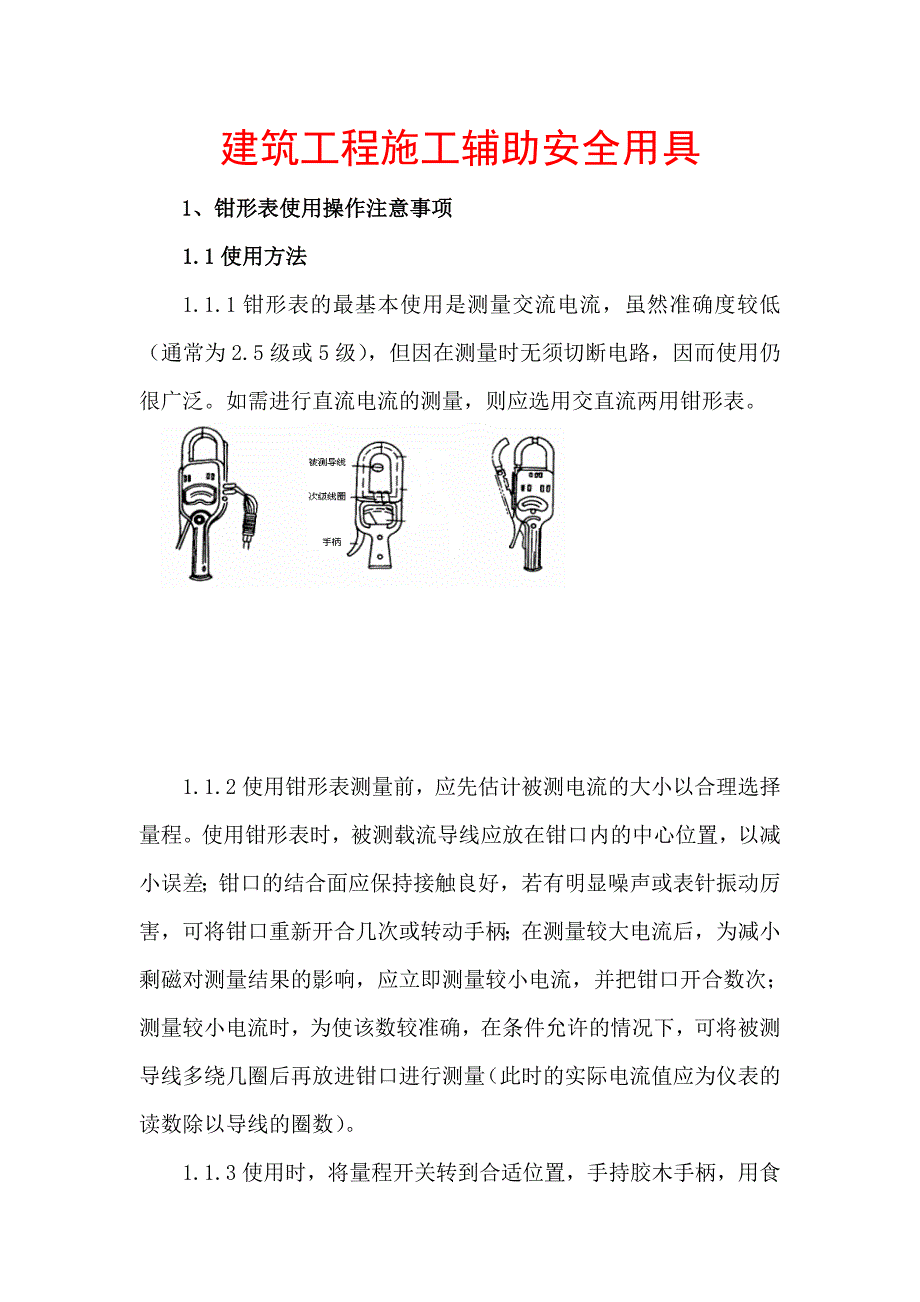

1、建筑工程施工辅助安全用具1、钳形表使用操作注意事项1.1使用方法1.1.1钳形表的最基本使用是测量交流电流，虽然准确度较低（通常为2.5级或5级），但因在测量时无须切断电路，因而使用仍很广泛。如需进行直流电流的测量，则应选用交直流两用钳形表。1.1.2使用钳形表测量前，应先估计被测电流的大小以合理选择量程。使用钳形表时，被测载流导线应放在钳口内的中心位置，以减小误差；钳口的结合面应保持接触良好，若有明显噪声或表针振动厉害，可将钳口重新开合几次或转动手柄；在测量较大电流后，为减小剩磁对测量结果的影响，应立即测量较小电流，并把钳口开合数次；测量较小电流时，为使该数较准确，在条件允许的情况下，可将被

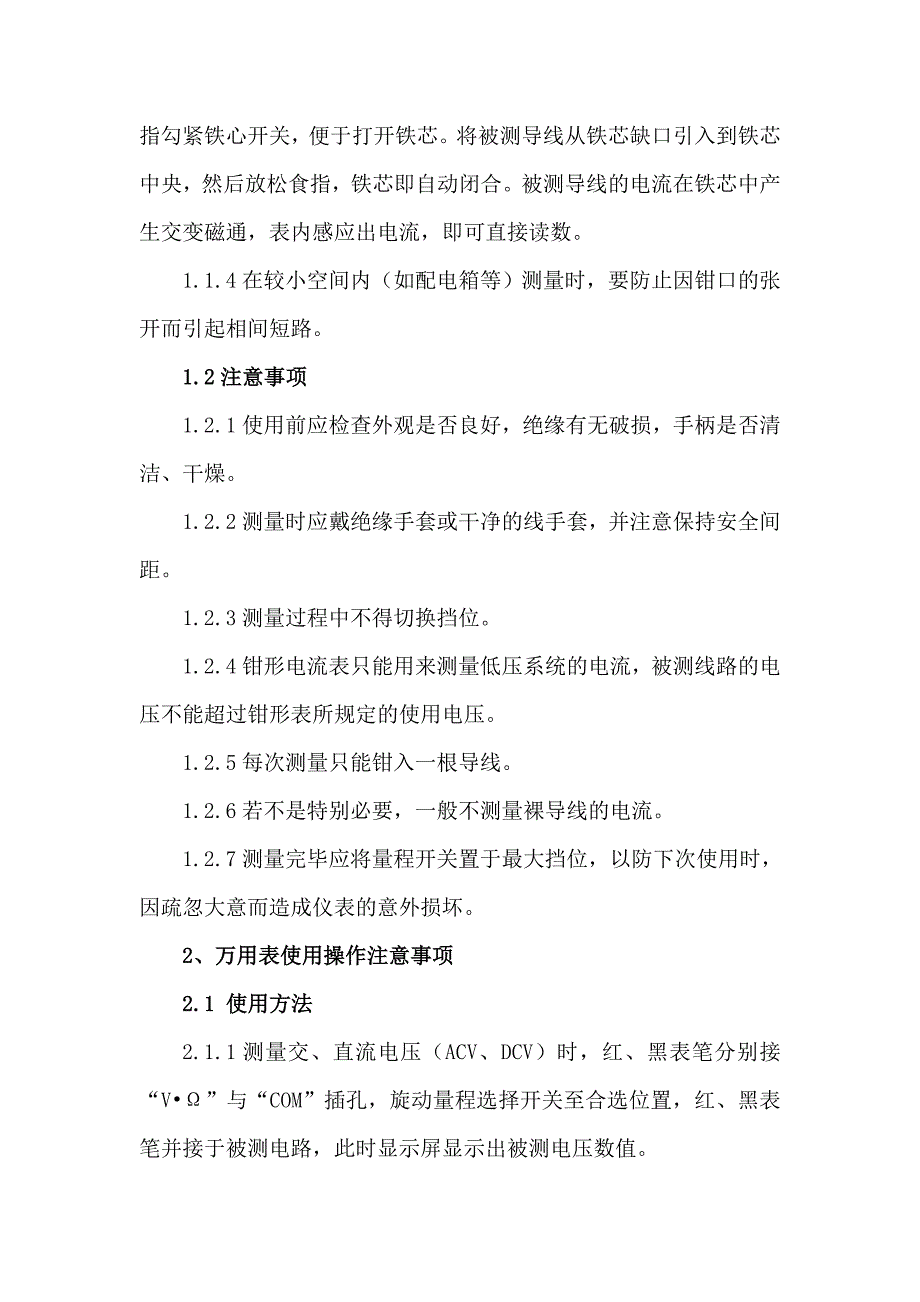

2、测导线多绕几圈后再放进钳口进行测量（此时的实际电流值应为仪表的读数除以导线的圈数）。1.1.3使用时，将量程开关转到合适位置，手持胶木手柄，用食指勾紧铁心开关，便于打开铁芯。将被测导线从铁芯缺口引入到铁芯中央，然后放松食指，铁芯即自动闭合。被测导线的电流在铁芯中产生交变磁通，表内感应出电流，即可直接读数。1.1.4在较小空间内（如配电箱等）测量时，要防止因钳口的张开而引起相间短路。1.2注意事项1.2.1使用前应检查外观是否良好，绝缘有无破损，手柄是否清洁、干燥。1.2.2测量时应戴绝缘手套或干净的线手套，并注意保持安全间距。1.2.3测量过程中不得切换挡位。1.2.4钳形电流表只能用来测量低

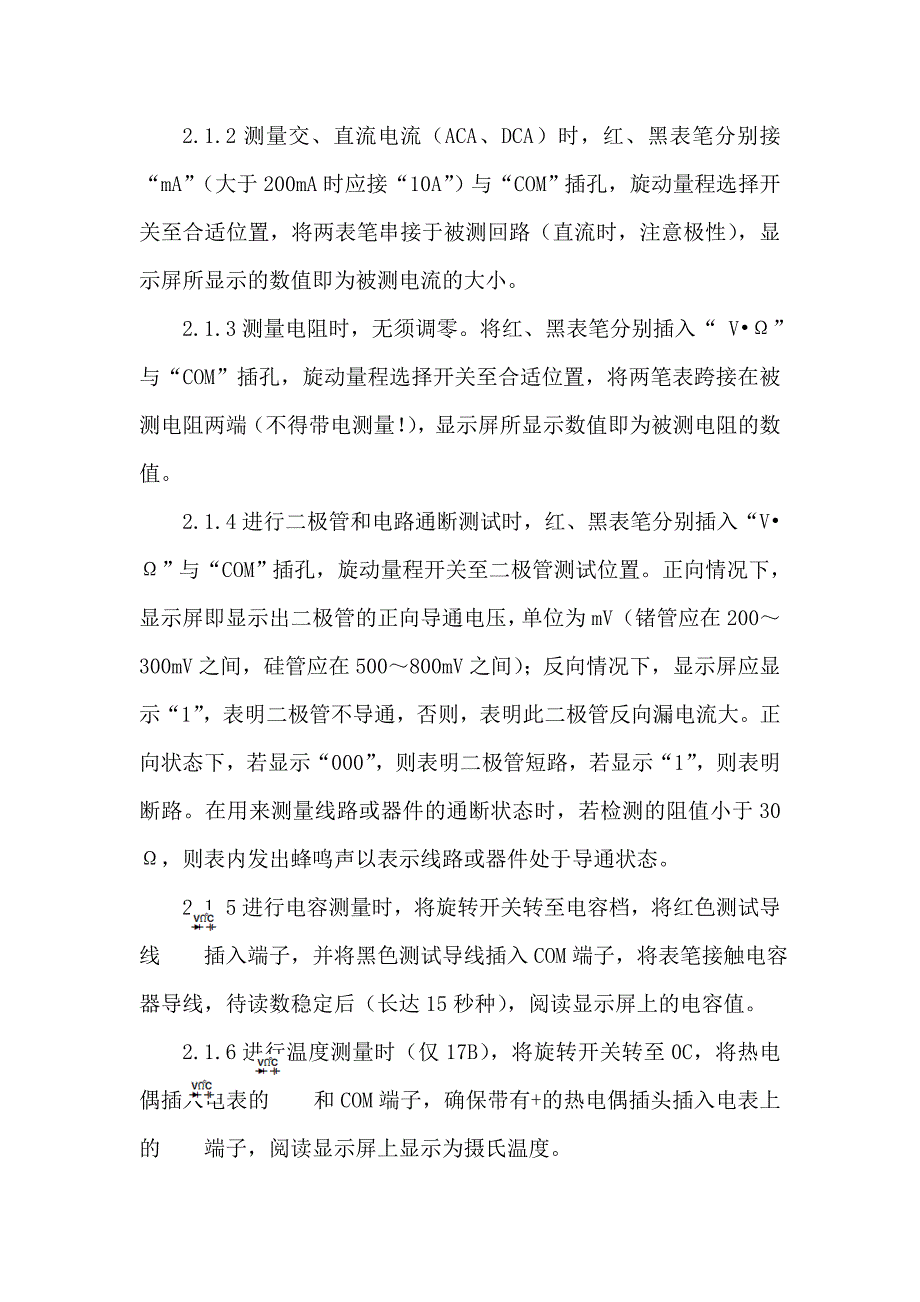

3、压系统的电流，被测线路的电压不能超过钳形表所规定的使用电压。1.2.5每次测量只能钳入一根导线。1.2.6若不是特别必要，一般不测量裸导线的电流。1.2.7测量完毕应将量程开关置于最大挡位，以防下次使用时，因疏忽大意而造成仪表的意外损坏。2、万用表使用操作注意事项2.1 使用方法2.1.1测量交、直流电压（ACV、DCV）时，红、黑表笔分别接“V”与“COM”插孔，旋动量程选择开关至合选位置，红、黑表笔并接于被测电路，此时显示屏显示出被测电压数值。2.1.2测量交、直流电流（ACA、DCA）时，红、黑表笔分别接“mA”（大于200mA时应接“10A”）与“COM”插孔，旋动量程选择开关至合适位
4、置，将两表笔串接于被测回路（直流时，注意极性），显示屏所显示的数值即为被测电流的大小。2.1.3测量电阻时，无须调零。将红、黑表笔分别插入“ V”与“COM”插孔，旋动量程选择开关至合适位置，将两笔表跨接在被测电阻两端（不得带电测量！），显示屏所显示数值即为被测电阻的数值。2.1.4进行二极管和电路通断测试时，红、黑表笔分别插入“V”与“COM”插孔，旋动量程开关至二极管测试位置。正向情况下，显示屏即显示出二极管的正向导通电压，单位为mV（锗管应在200300mV之间，硅管应在500800mV之间）；反向情况下，显示屏应显示“1”，表明二极管不导通，否则，表明此二极管反向漏电流大。正向状态下，
5、若显示“000”，则表明二极管短路，若显示“1”，则表明断路。在用来测量线路或器件的通断状态时，若检测的阻值小于30，则表内发出蜂鸣声以表示线路或器件处于导通状态。2.1.5进行电容测量时，将旋转开关转至电容档，将红色测试导线 插入端子，并将黑色测试导线插入COM端子，将表笔接触电容器导线，待读数稳定后（长达15秒种），阅读显示屏上的电容值。2.1.6进行温度测量时（仅17B），将旋转开关转至0C，将热电偶插入电表的 和COM端子，确保带有+的热电偶插头插入电表上的 端子，阅读显示屏上显示为摄氏温度。2.2使用注意事项2.2.1在使用电表前，请检查机壳。切勿使用机壳损坏的电表。查看是否有裂痕或
6、缺少塑胶件。请特别注意接头的绝缘层。2.2.2检查测试导线绝缘是否有损坏或裸露的金属。检查测试导线的通断性。若导线 有损坏，请把它更换后再使用电表。2.2.3用电表测量已知的电压，确定电表操作正常。若电表工作异常，请勿使用。保护设施可能已遭到损坏。若有疑问，应把电表送去维修。2.2.4切勿在任何端子和地线间施加超出电表上标明的额定电压。2.2.5在超出30伏交流电均值，42伏交流电峰值或60伏直流电时使用电表，请特别留意。该类电压会有电击的危险。2.2.6作测量时，必须用正确的端子、功能和量程档。2.2.7进行连接时，先连接公共测试导线，再连接带电的测试导线；切断连接时，则先断开带电的测试导线
7、，再断开公共测试导线。2.2.8测试电阻、通断性、二极管或电容以前，必须先切断电源，并将所有的高压电容器放电。2.2.9取下机壳（或部分机壳）时，请勿使用电表。打开机壳或电池门以前，必须先把测试导线从电表上拆下。3、兆欧表使用操作注意事项3.1选用兆欧表的选用主要考虑两个方面：一是电压等级，二是测量范围。3.1.1测量额定电压在500伏以下的设备或线路的绝缘电阻时，可选用500伏或1000伏的兆欧表；测量额定电压在500伏以上的设备或线路的绝缘电阻时，可选用10002500伏的兆欧表；测量瓷瓶时，应选用25005000伏的兆欧表。3.1.2兆欧表测量范围的选择主要考虑两点：一方面，测量低压电气
8、设备的绝缘电阻时可选用0200M的兆欧表，测量高压电气设备或电缆时可选用02000M兆欧表；另一方面，因为有些兆欧表的起始刻度不是零，而是1M或2M，这种仪表不宜用来测量处于潮湿环境中的低压电气设备的绝缘电阻，因其绝缘电阻可能小于1M，造成仪表上无法读数或读数不准确。3.2正确使用3.2.1兆欧表上有三个接线柱，两个较大的接线柱上分别标有E（接地）、L（线路），另一个较小的接线柱上标有G（屏蔽）。其中，L接被测设备或线路的导体部分，E接被测设备或线路的外壳或大地，G接被测对象的屏蔽环（如电缆壳芯之间的绝缘层上）或不需测量的部分。3.2.2测量前，要先切断被测设备或线路的电源，并将其导电部分对地
9、进行充分放电。用兆欧表测量过的电气设备，也须进行接地放电，才可再次测量或使用。3.2.3测量前，要先检查仪表是否完好：将接线柱L、E分开，由慢到块摇动手柄约1分钟，使兆欧表内发电机转速稳定（约120转/分），指针应指在“:”处；再将L、E短接，缓慢摇动手柄，指针应指在“O”处。3.2.4测量时，兆欧表应水平放置平稳。测量过程中，不可用手去触及被测物的测量部分，以防触电。兆欧表的操作方法见图所示： (a)校试摇表的操作方法 (b)测量时摇表的操作方法3.3注意事项3.3.1仪表与被测物间的连接导线应采用绝缘良好的多股铜芯软线，而不能用双股绝缘线或绞线，且连接线间不得绞在一起，以免造成测量数据不准
10、。3.3.2手摇发电机要保持匀速，不可忽快忽慢地使指针不停地摆动。3.3.3测量过程中，若发现指针为零，说明被测物的绝缘层可能击穿短路，此时应停止继续摇动手柄。3.3.4测量具有大电容的设备时，读数后不得立即停止摇动手柄，否则已充电的电容将对兆欧表放电，有可能烧坏仪表。3.3.5温度、湿度、被测物的有关状况等对绝缘电阻的影响较大，为便于分析比较，记录数据时应反映上述情况。4、绝缘杆（棒）使用及保管注意事项4.1使用前检查4.1.1必须核对其电压等级与所操作电气设备的工作电压是否相符，绝缘杆（棒）是否合格，有无定期检验标示。4.1.2绝缘杆（棒）应每3个月做一次外观检查，表面应光洁无纹，无机械损
11、伤，无绝缘损坏。4.1.3绝缘杆（棒）应定期进行绝缘试验（每年一次），不合格的及时更换。4.1.4绝缘杆（棒）的耐压试验要求及标准名称项目周期要求绝缘杆（棒）工频耐压试验一年一次额定电压（kV）试验长度（m）工频耐压（kV）1min5min100.745350.995661.01751101.32202202.14403303.23805004.15804.2使用注意事项4.2.1使用时工作人员应戴绝缘手套，穿绝缘鞋（靴）。4.2.2遇到雨、雪天气，室外使用绝缘杆（棒）时，绝缘杆（棒）应装有防雨的伞形罩。4.2.3使用过程中必须防止绝缘杆（棒）与其它物体碰撞而损坏表面绝缘漆。4.2.4绝缘杆（
12、棒）不得移做它用，也不得直接与墙壁或地面接触，放置损坏其性能。4.2.5工作完毕应将绝缘杆（棒）存放在干燥场所，垂直悬挂在专用的挂架上。5、验电器使用及保管注意事项5.1使用前检查5.1.1必须核对其电压等级与所操作电气设备的工作电压是否相符，验电器是否合格，有无定期检验标示。5.1.2验电器应按规定进行检查试验。5.1.3每次使用前应检查绝缘部分无污垢、损伤、裂纹，声光显示应良好。5.1.4验电器试验要求及标准名称项目周期要求电容型验电器起动电压试验一年一次试验时接触电极应与试验电极相接触，起动电压值不高于额定电压的40%，不低于额定电压的15%。工频耐压试验一年一次额定电压（kV）试验长度
13、（m）工频耐压（kV）1min5min100.745350.995661.01751101.32202202.14403303.23805004.15805.2使用注意事项5.2.1必须使用和被检验电气设备或线路电压等级相一致的合格验电器。5.2.2验电器一般不装设接地线，在木梯或木杆上验电不接地不能指示时，科装设接地线，但要注意不使接地线碰及带电体。5.2.3验电时，工作人员应戴绝缘手套，按验电“三步骤”进行操作，即现将验电器逐步靠近已知的带电部分，直到验电器发出有电指示信号，证明验电器是良好的；然后再对被验设备进行验电；若验得无电时，还需要重新在已知的带电部分上复核验电，验电器再次发出带电
14、指示信号，证实验电可靠。5.2.4验电器使用完毕应存放在专用的匣内，置于干燥处，放置受潮、积灰。6、绝缘手套使用及保管注意事项6.1使用前检查6.1.1必须核对其电压等级与所操作电气设备的工作电压是否相符，绝缘手套是否合格，有无定期检验标示。6.1.2使用前应进行外观检查，查看表面有无损伤、磨损或破漏、划痕等。6.1.3绝缘手套试验要求及标准名称项目周期要求绝缘手套工频耐压试验半年一次电压等级工频耐压（kV）持续时间（min）泄漏电流（mA）高压819低压2.512.56.2使用注意事项6.2.1使用绝缘手套时里面最好戴一副棉线手套，这样夏天可以防止因出汗而造成的操作不便，冬天时可以保暖。6.
15、2.2戴手套时，应将外衣袖口放入手套的伸长部分里。6.2.3绝缘手套使用后应擦净、晾干，最好洒上一些滑石粉，以免粘连。6.2.4绝缘手套应存放在干燥、阴凉的地方，并应倒置在指形支架上或存放在专用的柜内，与其它工具分开放置，其上不得堆压任何物件。6.2.5绝缘手套不得与石油类的油质接触。6.2.6合格与不合格绝缘手套不能混放在一起，以免使用时拿错。7、绝缘鞋（靴）使用及保管注意事项7.1使用前检查7.1.1必须核对其电压等级与所操作电气设备的工作电压是否相符，绝缘鞋（靴）是否合格，有无定期检验标示。7.1.2使用前应进行外观检查，查看表面有无损伤、磨损或破漏、划痕等。7.1.3绝缘鞋（靴）试验要求及标准名称项目周期
