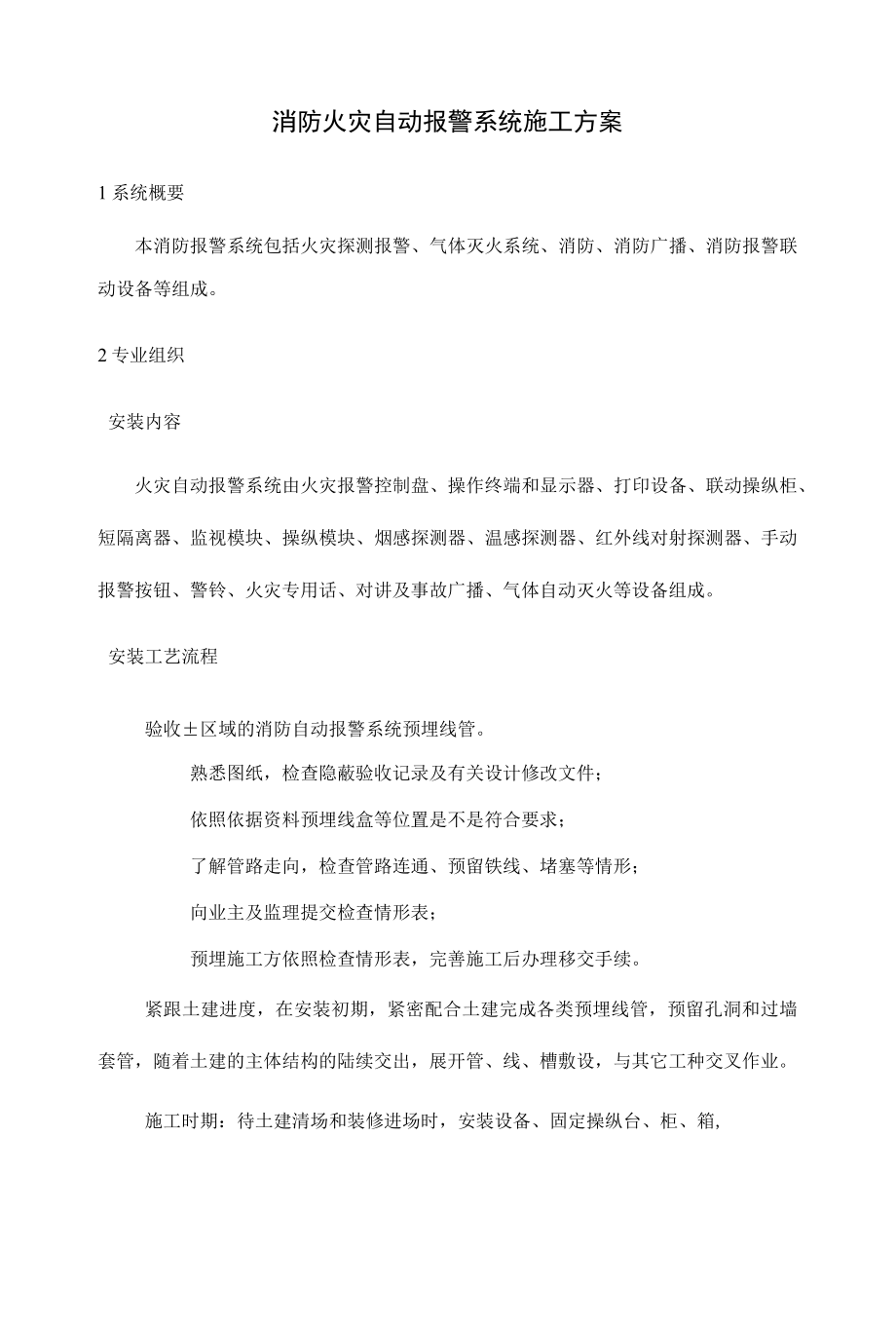

消防火灾自动报警系统施工方案.docx_第1页
第1页 / 共10页
消防火灾自动报警系统施工方案.docx_第2页
第2页 / 共10页
消防火灾自动报警系统施工方案.docx_第3页
第3页 / 共10页
消防火灾自动报警系统施工方案.docx_第4页
第4页 / 共10页
消防火灾自动报警系统施工方案.docx_第5页
第5页 / 共10页
消防火灾自动报警系统施工方案.docx_第6页
第6页 / 共10页
消防火灾自动报警系统施工方案.docx_第7页
第7页 / 共10页
消防火灾自动报警系统施工方案.docx_第8页
第8页 / 共10页
消防火灾自动报警系统施工方案.docx_第9页
第9页 / 共10页
消防火灾自动报警系统施工方案.docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《消防火灾自动报警系统施工方案.docx》由会员分享,可在线阅读,更多相关《消防火灾自动报警系统施工方案.docx(10页珍藏版)》请在第壹文秘上搜索。

1、消防火灾自动报警系统施工方案1系统概要本消防报警系统包括火灾探测报警、气体灭火系统、消防、消防广播、消防报警联动设备等组成。2专业组织安装内容火灾自动报警系统由火灾报警控制盘、操作终端和显示器、打印设备、联动操纵柜、短隔离器、监视模块、操纵模块、烟感探测器、温感探测器、红外线对射探测器、手动报警按钮、警铃、火灾专用话、对讲及事故广播、气体自动灭火等设备组成。安装工艺流程验收区域的消防自动报警系统预埋线管。熟悉图纸,检查隐蔽验收记录及有关设计修改文件;依照依据资料预埋线盒等位置是不是符合要求;了解管路走向,检查管路连通、预留铁线、堵塞等情形;向业主及监理提交检查情形表;预埋施工方依照检查情形表,

2、完善施工后办理移交手续。紧跟土建进度,在安装初期,紧密配合土建完成各类预埋线管,预留孔洞和过墙套管,随着土建的主体结构的陆续交出,展开管、线、槽敷设,与其它工种交叉作业。施工时期:待土建清场和装修进场时,安装设备、固定操纵台、柜、箱,配合装饰工程的精装修安装探测器、喇叭、玻璃等设备。然后进入配合调试时期,单点、单机、单项和分区实验。待其它专业相关设备完成后,进行联合调试,试运行完成后能够交工验收。施工工艺流程图:见下页TT-T-A.tz管槽安装管槽安装部份通用施工工艺参考电气方案部份。不同系统、不同电压品级、不同电流类别的线路,不该穿在同一管内或线槽的同一槽孔内。导线在管内或线槽内,不该有接头

3、或扭结。导线的接头,应在接线盒内焊接或用端子连接。在吊顶内敷设各类管路和线槽时,宜采纳单独的卡具吊装或支撑物固定。线槽的直线段每隔设置吊点或支点,在以下部位也应设置吊点或支点:线槽接头处;距接线盒处;线槽走向改变或转角处。吊装线槽的吊杆直径,不该小于6mm。管线通过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处,应采取补偿方法,导线跨越变形缝的双侧应固定,并留有适当余量。明配的线管应涂防火涂料爱惜,线槽等应采纳防火线槽。探测器安装探测器定位按平面图确信探测器的安装位置时,应按现场的实际情形,遵循以下原那么,适当调整探测器的位置和数量:当房间内被建筑分隔时,其顶部与顶棚或梁的间距(h),小于房

4、间的净高(H)的5%时(即hV),在每一个被隔开的部份,至少加装一只探测器,增加的探测器与该房原有的探测器,仍属同一探测区。在吊顶上安装时,要注意纵横成排对称,内部接线要紧密,固定要牢固美观,现场施工时,将充分考虑各类管线、风口、灯具等综合因素来确信探测器安装位置。探测器到墙或间壁的最小距离不该小于(通道、沟道除外);探测区域内的每一个房间或隔离区域至少设置一只火灾探测器。与照明灯具的水平净距不小于。感温探测器距高温光源灯具(如碘鸨灯,容量大于I。W的白炽灯等的净距不小于)。距自动喷水灭火喷头净距不小于。与防火门的间距,一样在l2m位置(视现场实际情形定)探测器到托梁、横梁和表面到顶棚最小距离

5、不小于。探测器至空调送风口边的距离不该小于,到多孔送风口的水平距离不小于。探测器周围内,不得有遮挡物。探测器宜水平安装,当必需倾斜安装时,倾斜角不该大于450。在宽度小于3m的内走道顶棚上设置探测器时,宜居中布置。感温探测器的安装间距,不该超过l()m;感烟探测器的安装间距,不该超过15m。探测器距端墙的距离,不该大于探测器安装间距的一半。探测器躲开湿、温度急剧转变的地址。点型感温火灾探测器安装在正常时的最高环境温度比探测器的额定动作温度低200C以上的场所。可燃气体火灾探测器安装在可燃气体易泄漏处的周围及泄漏出的气体容易流经的场所或容易滞留的场所。若是发生移位,超出了探测器的爱惜范围乃至取消

6、探测器,将在12小时内与监理工程师或设计单位联系,以取得进一步的施工确认。探测器固定探测器是由底座和探头两部份组成,探测器旋转卡固在底座上,鉴于探测器属周密电子仪器部件,在施工现场,为了爱惜好探测器,在安装探测器时先安装其底座,待整个火灾报警系统全数安装完毕时,才最后安装探险头并进行必要的调试工作。本工程探测器底座采纳明装方式:直接安装在建筑物室内装饰吊顶的顶板上,安装时做好与装修工程的衔接。探测器或底座的报警确认灯,应面向便于人员观看的要紧入口方向。利用钢管配管时,管路应连接成一导电通路。探测器接线探测器的接线,实质上是探测器底座的接线,施工时,底座的安装与接线应同时进行,探测器的底座在安装

7、口寸,先将预留在盒内的导线用剥线钳剥去绝缘层,露出线芯Io-15mm,剥线时,注意不要碰掉编号套管,将剥好的线芯顺时针连接在与探测器底座的各级相对应的接线端子上。探测器的底座应固定牢靠,其导线连接必需靠得住压接或焊接。当采纳焊接时,不得利用带侵蚀性的助焊剂。探测器的线应为红色,“-”线应为蓝色,其余线应依照不同用途采纳其它颜色区分。但同一工程中相同用途的导线颜色应一致。探测器底座的外接导线,应留有不小于15Cm的余量,入端处应有明显标志。探测器底座的穿线孔宜封堵,安装完毕后的探测器底座应采取爱惜方法。手动火灾报警按钮的安装手动火灾报警按钮,应安装在墙上距地(楼)面高度处。手动火灾报警按钮,应安

8、装牢固,并非得倾斜。手动火灾报警按钮的外接导线,应留有不小于IOCm的余量,且在其端部应有明显标志。模块安装模块应就近检察或操纵的电气单元安装,并有明显准确的标识。模块的安装分为独立安装和安装在模块箱中。独立安装时应采纳配套的模块底盒。安装在金属箱子中时,金属箱体同时是支线的交接点,箱体内管线采纳端子板线结线,端子板应用不同用途,不同电压,电流类别设置不同,同时将交、直流不同电压的端子板的设置进行隔离,爱惜人身平安。金属箱子要求安装完模块后有充沛的空间布线和结线,模块箱以离地或依照现场装在吊顶中,箱子必需接地,进入箱子的导线必需由导线管导入。火灾报警操纵器的安装操纵器周围应空出适当空间,操纵器

9、机箱双侧距墙或设备不该小于,正面操作距离不该小于,探测器安装在墙上时,其底边距地不该小于,操纵器安装后必需与消防中心的专用接地连为一体。引入操纵器的电缆或导线,应符合以下要求:配线应整齐,幸免交叉,并应固定牢靠;电缆芯线和所配导线的端部,均应标明编号,并与图纸一致,笔迹清楚不易褪色;端子板的每一个接线端,接线不得超过2根;电缆芯和导线,应留有不小于20cm的余量;导线应绑扎成束;导线引入线穿线后,在进线管处应封堵。火灾报警操纵器系统规模较大,竖向的线路应采纳竖井敷设,每层竖井分线处应设端子箱,端子箱内最小有7个分线端子,别离设为电源负荷线,故障信号线,火灾信号线,自检线,区域干线及备用线并编号

10、;楼层显示器内应将电源线、通信线加套管并编号;联动操纵器内应将电源线、通信线、音频信号线、回馈线(反馈信号线)别离加套管并编号,所有编号工作采纳专用便携式数字式印号机,应与施工图编号完全一致。电缆芯和导线应留有很多于2()Cm的余量。操纵器的外部导线,当采纳金属软管作套管时,其长度应小于1米,并应采纳管卡固定,其固定点间距应小于米。接线端上的接线必需用焊片压在接线端子上,每一个端子上的压接线不能超过两根。导线引入线穿线后,在进线管处应封堵。操纵器的交流220V主电源引入线,应直接与消防电源连接,严禁利用电源插头。主电源应有明显标志。在操纵器安装进程中,严禁随意操作电源开关,以避免损坏机械或致使

11、外部联动设备误动作。布线接线接布线方式本系统采纳二总制系统布线,树状系统接法。注意在二总线结尾不要接终端开路的长线。关于回路总数、通信总数要求环线电阻小于40Q,施工时,将回路总线或通信导线的最结尾短路,用直流电桥测试。接布线工艺:在本工程施工中,要确保所有的连接导线无断点,导线与端子的连接应接相应的操作规程进行操作,其接头应在接线盒内用焊接或端子连接。不同电压、不同电流类别、不同系统的线路,不可共管或线槽的同一槽孔内敷设。弱电线路的电缆宜与强电线路的电缆井别离设置。火灾探测器的传输线路,宜采纳不同颜色的绝缘导线(同一工程的相同线别采纳同一种颜色的绝缘导线),接线端子应有标号。管内穿线应在建筑

12、物的抹灰及地面工程终止后进行,在穿入导线前,应将管中积水及杂物清除干净。火灾自动报警系统导线敷设完毕后,应用兆欧表测量绝缘电阻,每回路对地绝缘电阻值应大于20Mo系统接地装:ll的安装系统接地是抑制干扰的最重要方法,系统接地不良,轻那么使系统产生不明故障或火灾,重那么造成设备的永久损坏。火灾自动报警系统和消防操纵室的接地,按规定设有爱惜接地和工作接地,凡是在火灾自动报警系统中,引入有交流供电设备的金属外壳都要按规定,采纳专用接零干线引入接地装置,作好爱惜接地。严禁将系统接地与爱惜接地或电源中性线连接在一路。在工程实施中,采纳专用接地干线由消防操纵室接地板引至接地体,采纳单点接地址式,专用接地干

13、线用双根25mm2的塑料绝缘铜芯线,要求接地电阻应小于1。由消防操纵室和区域操纵柜引至各消防设备的接地,选用铜芯绝缘软线4mm2o系统地与动力地、工作接地与爱惜接地都应严格分开,不得利用金属软管作为爱惜接地导体。本工程系统中消防中心设计要求专用接地。工作接地线应采纳铜芯绝缘导线或电缆,不得利用镀锌扁铁或金属软管。由消防操纵室引至接地体的工作接地线,在通过墙壁时,应穿入钢管或其它牢固的爱惜管。工作接地线与爱惜接地线,必需分开,爱惜接地导体不得利用金属软管。消防电源(DC24V电源箱安装)本火灾报警系统电源消防中心采纳双回路市电220交流能知足断电、送电自投自复要求;由主电源和备用电源互补的两部份组成,备用电源为可充放电反复利用免保护蓄电池,并具有备用电源自投装置。电源箱安装工艺详见电气方案部份。4专业施工难点介绍及相应方法消防火灾自动报警系统的施工难点要紧在于配合火灾自动报警系统设备供给商进行系统的调试,系统配合调试方案请详见消防火灾自动报警系统配合调试方案。
