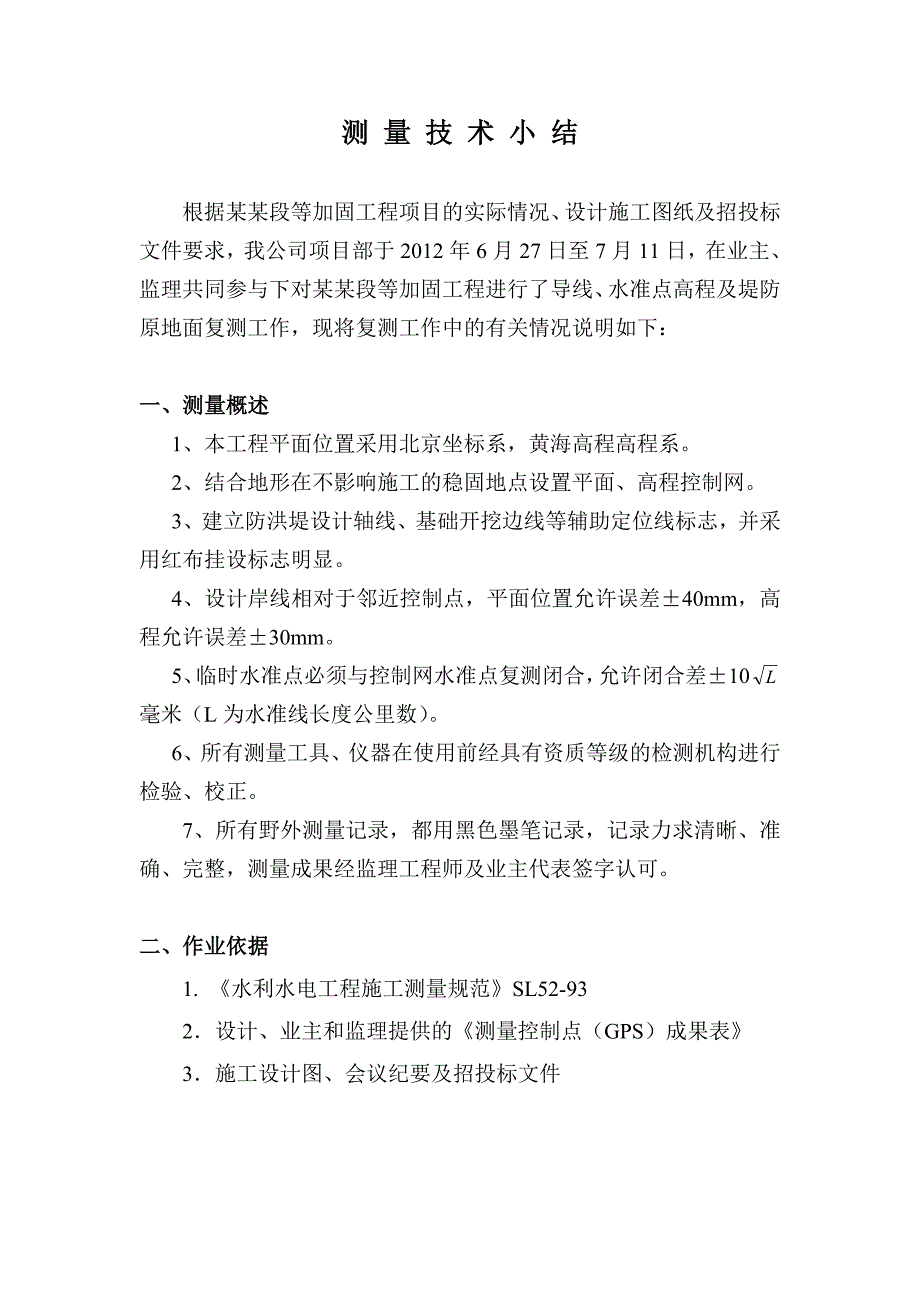

1、测 量 技 术 小 结根据某某段等加固工程项目的实际情况、设计施工图纸及招投标文件要求，我公司项目部于2012年6月27日至7月11日，在业主、监理共同参与下对某某段等加固工程进行了导线、水准点高程及堤防原地面复测工作，现将复测工作中的有关情况说明如下：一、测量概述 1、本工程平面位置采用北京坐标系，黄海高程高程系。2、结合地形在不影响施工的稳固地点设置平面、高程控制网。3、建立防洪堤设计轴线、基础开挖边线等辅助定位线标志，并采用红布挂设标志明显。4、设计岸线相对于邻近控制点，平面位置允许误差40mm，高程允许误差30mm。5、临时水准点必须与控制网水准点复测闭合，允许闭合差10毫米（L为水准

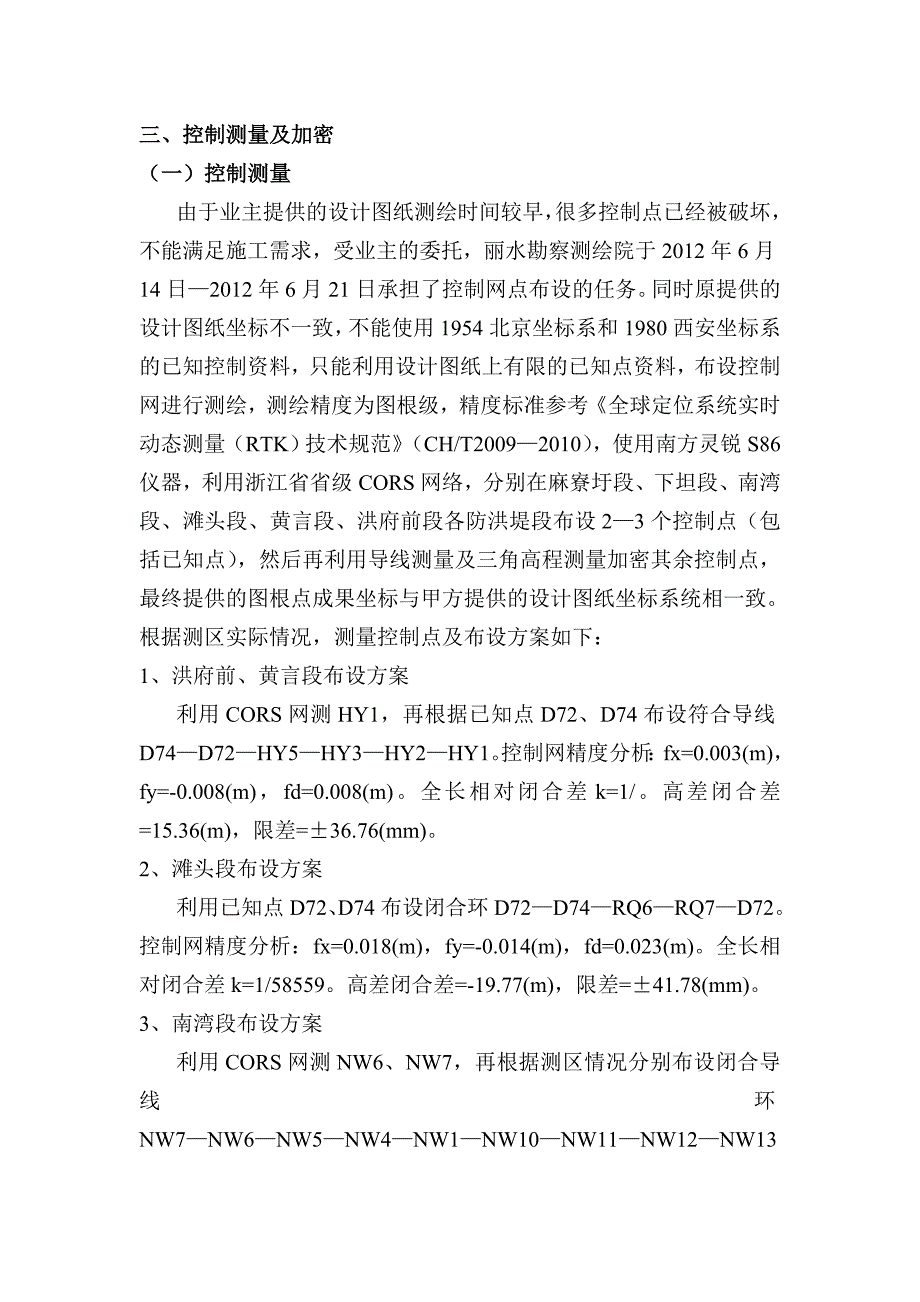

2、线长度公里数）。6、所有测量工具、仪器在使用前经具有资质等级的检测机构进行检验、校正。7、所有野外测量记录，都用黑色墨笔记录，记录力求清晰、准确、完整，测量成果经监理工程师及业主代表签字认可。二、作业依据1. 水利水电工程施工测量规范SL52-932设计、业主和监理提供的测量控制点（GPS）成果表3施工设计图、会议纪要及招投标文件三、控制测量及加密（一）控制测量由于业主提供的设计图纸测绘时间较早，很多控制点已经被破坏，不能满足施工需求，受业主的委托，丽水勘察测绘院于2012年6月14日2012年6月21日承担了控制网点布设的任务。同时原提供的设计图纸坐标不一致，不能使用1954北京坐标系和19
3、80西安坐标系的已知控制资料，只能利用设计图纸上有限的已知点资料，布设控制网进行测绘，测绘精度为图根级，精度标准参考全球定位系统实时动态测量（RTK）技术规范（CH/T20092010），使用南方灵锐S86仪器，利用浙江省省级CORS网络，分别在麻寮圩段、下坦段、南湾段、滩头段、黄言段、洪府前段各防洪堤段布设23个控制点（包括已知点），然后再利用导线测量及三角高程测量加密其余控制点，最终提供的图根点成果坐标与甲方提供的设计图纸坐标系统相一致。根据测区实际情况，测量控制点及布设方案如下：1、洪府前、黄言段布设方案利用CORS网测HY1，再根据已知点D72、D74布设符合导线D74D72HY5HY

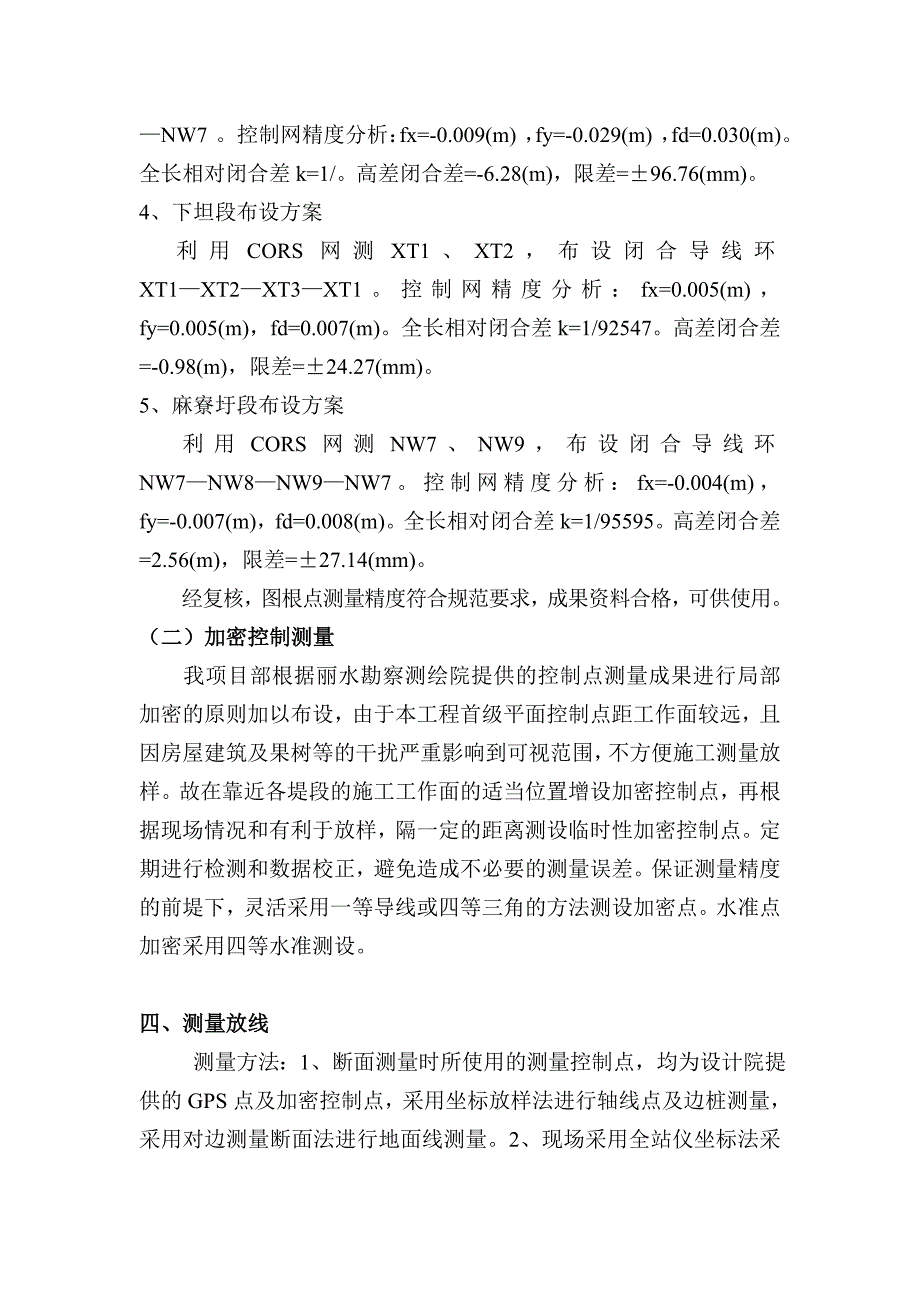

4、3HY2HY1。控制网精度分析：fx=0.003(m)，fy=-0.008(m)，fd=0.008(m)。全长相对闭合差k=1/。高差闭合差=15.36(m)，限差=36.76(mm)。2、滩头段布设方案利用已知点D72、D74布设闭合环D72D74RQ6RQ7D72。控制网精度分析：fx=0.018(m)，fy=-0.014(m)，fd=0.023(m)。全长相对闭合差k=1/58559。高差闭合差=-19.77(m)，限差=41.78(mm)。3、南湾段布设方案利用CORS网测NW6、NW7，再根据测区情况分别布设闭合导线环NW7NW6NW5NW4NW1NW10NW11NW12NW13NW
5、7。控制网精度分析：fx=-0.009(m)，fy=-0.029(m)，fd=0.030(m)。全长相对闭合差k=1/。高差闭合差=-6.28(m)，限差=96.76(mm)。4、下坦段布设方案利用CORS网测XT1、XT2，布设闭合导线环XT1XT2XT3XT1。控制网精度分析：fx=0.005(m)，fy=0.005(m)，fd=0.007(m)。全长相对闭合差k=1/92547。高差闭合差=-0.98(m)，限差=24.27(mm)。5、麻寮圩段布设方案利用CORS网测NW7、NW9，布设闭合导线环NW7NW8NW9NW7。控制网精度分析：fx=-0.004(m)，fy=-0.007(m
6、)，fd=0.008(m)。全长相对闭合差k=1/95595。高差闭合差=2.56(m)，限差=27.14(mm)。经复核，图根点测量精度符合规范要求，成果资料合格，可供使用。（二）加密控制测量我项目部根据丽水勘察测绘院提供的控制点测量成果进行局部加密的原则加以布设，由于本工程首级平面控制点距工作面较远，且因房屋建筑及果树等的干扰严重影响到可视范围，不方便施工测量放样。故在靠近各堤段的施工工作面的适当位置增设加密控制点，再根据现场情况和有利于放样，隔一定的距离测设临时性加密控制点。定期进行检测和数据校正，避免造成不必要的测量误差。保证测量精度的前堤下，灵活采用一等导线或四等三角的方法测设加密点
7、。水准点加密采用四等水准测设。四、测量放线 测量方法：1、断面测量时所使用的测量控制点，均为设计院提供的GPS点及加密控制点，采用坐标放样法进行轴线点及边桩测量，采用对边测量断面法进行地面线测量。2、现场采用全站仪坐标法采集原始断面数据，保证了数据的准确性。导线测量：角度按I级导线的要求进行，水平角观测两测回，天顶距观测两测回，水平角C互差不大于12，测回间互差不大于12天顶距观测严格控制指标差，指标差互差不超过9。边长测量：施测前在仪器中输入了加、乘常数，温度、气压随时观测，随时输入，随时改正。导线边长采用往返观测每站观测四次，读数四次，往返观测较差不超过15mm。五、测量工作中要点 1、熟
8、识施工图纸，掌握设计意图，严格按照规范规定的程序要求和标准精心施测。当施工中发现控制点有位移迹象时，应进行检测，其精度应不低于测设时的精度。 、选用高精度的先进仪器，所有测量仪器在使用前均按有关规定进行检验、校正，保证测量仪器精确度。 、放样前，对已有数据、资料和施工图中几何尺寸，必须检核，严禁凭口头通知或无签字的草图放样。 4、施工中应做到“勤”、“精”、“复” “勤”，即勤测，每一道工序开始时都要施测，认为必要时可重测或加密施测。 “精”，施测要精确，技术要熟练，设计和规范的要求要精确，施测的方法要先进，措施要可靠。“复”，即所有施工测量工作必须做到有放必复，分别由专人负责，并应对测量标志
9、定期进行复测，测量内业应有专人进行校核，确保测量准确无误。六、测量人员组成测量放样，是工程施工质量达到预期效果的重要环节，为此，工地成立专门测量小组，由具有理论与实际施工经验的测量工程师担任组长，并配备名有实际经验的测量技术人员组成，在整个施工过程中，充分发挥测量工作的先锋作用。七、测量仪器配备测量仪器配备见下表测量仪器配备表序号仪器名称型号数量全站仪拓普康GTS-332N台水准仪DS30型2台经纬仪J2台钢卷尺50m1个花 杆1.5m30支水准尺双面3对线 锤0.251kg5个棱 镜3付八、测量结论1、通过本次复测，反映出现有的原始地面线与原设计提供的地面线有较大的出入，可利用本成果对设计施工图进行及时的调整及优化；2、设计、业主和监理提供的测量控制点（GPS）成果表中的控制点坐标、高程等成果满足要求；3、复测成果对保证工程稳定安全、控制工程质量、指导施工，具有十分重要的作用，同时也为本工程控制投资、工程量计算和竣工决算等提供了凭据。附 件：（1）各堤段轴线点控制坐标及高程成果表（2）青田县船寮镇及上岸等11条防洪堤控制点测量报告书
