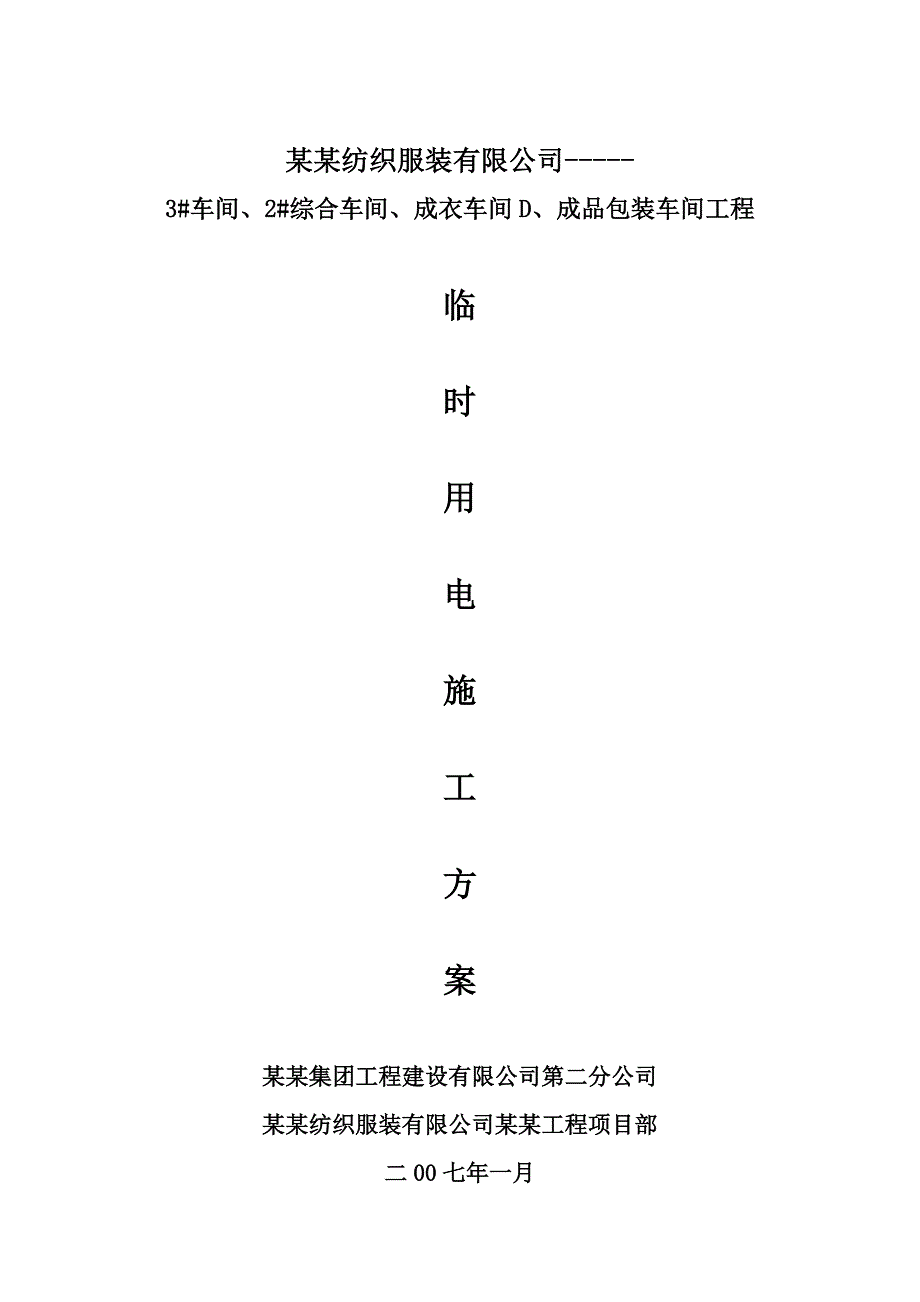

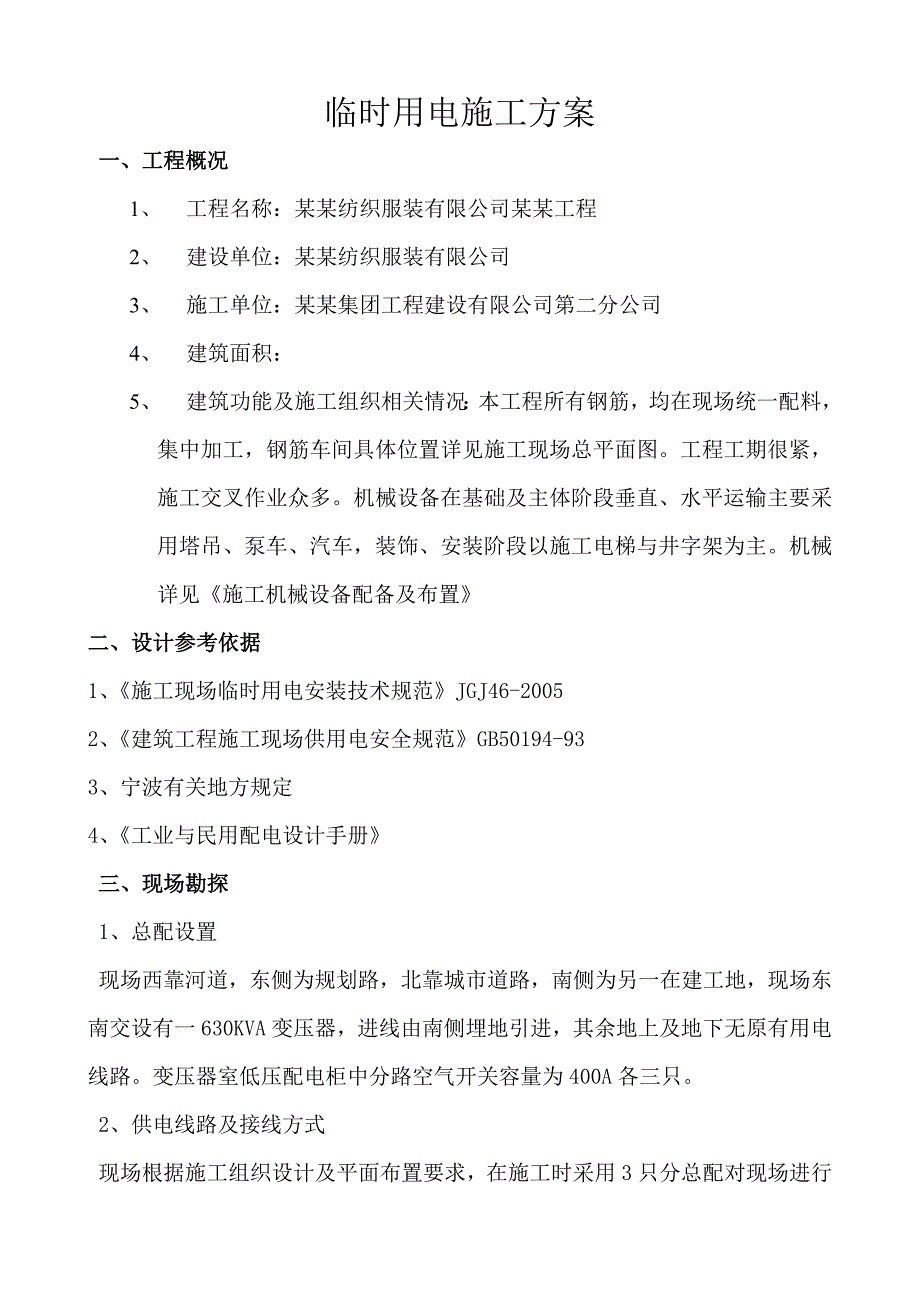

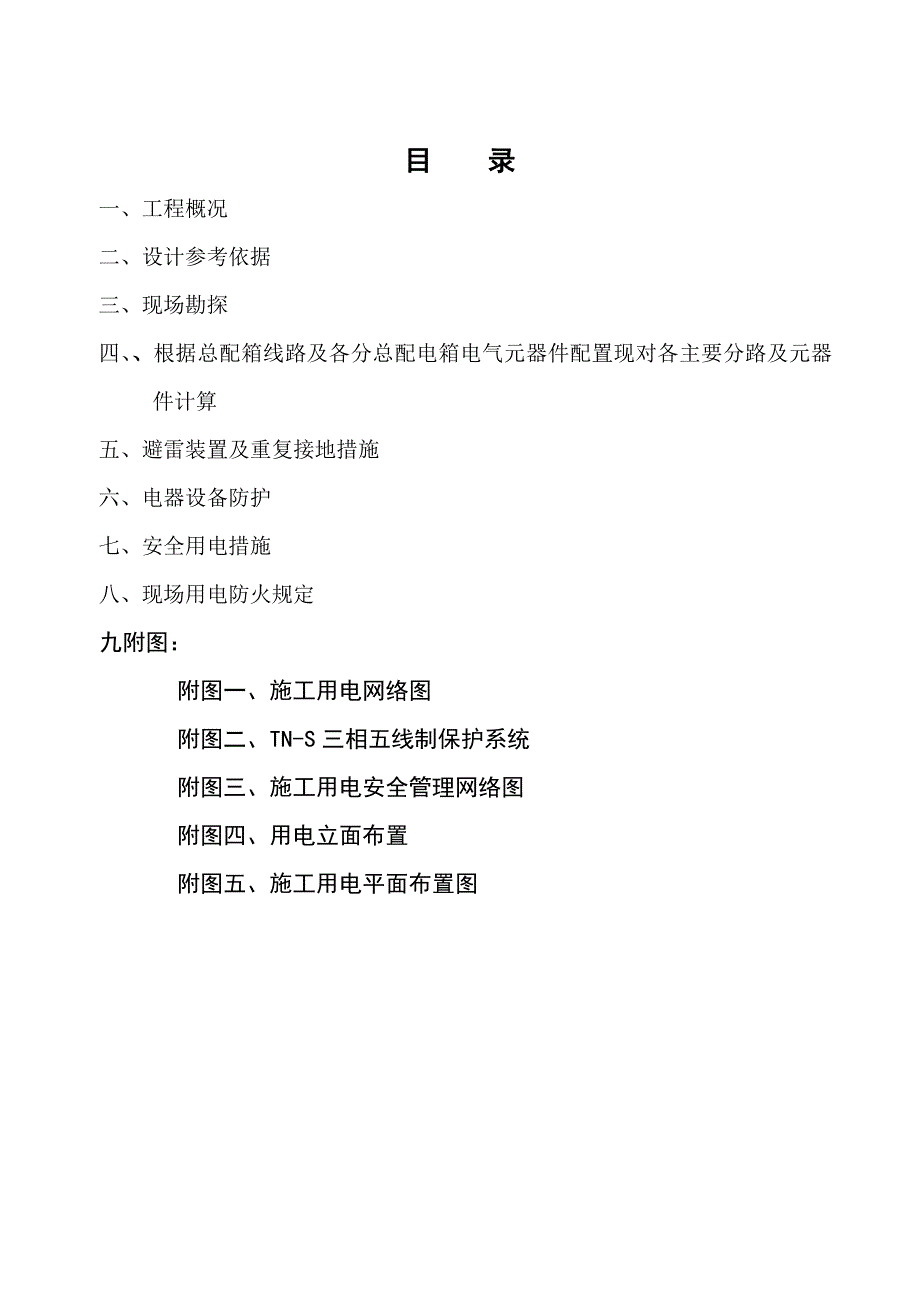

1、某某纺织服装有限公司-3#车间、2#综合车间、成衣车间D、成品包装车间工程临时用电施工方案某某集团工程建设有限公司第二分公司某某纺织服装有限公司某某工程项目部二00七年一月目 录一、工程概况二、设计参考依据三、现场勘探四、根据总配箱线路及各分总配电箱电气元器件配置现对各主要分路及元器件计算五、避雷装置及重复接地措施六、电器设备防护七、安全用电措施八、现场用电防火规定九附图：附图一、施工用电网络图附图二、TN-S三相五线制保护系统附图三、施工用电安全管理网络图附图四、用电立面布置附图五、施工用电平面布置图临时用电施工方案一、工程概况1、 工程名称：某某纺织服装有限公司某某工程2、 建设单位：某某
2、纺织服装有限公司3、 施工单位：某某集团工程建设有限公司第二分公司4、 建筑面积：5、 建筑功能及施工组织相关情况：本工程所有钢筋，均在现场统一配料，集中加工，钢筋车间具体位置详见施工现场总平面图。工程工期很紧，施工交叉作业众多。机械设备在基础及主体阶段垂直、水平运输主要采用塔吊、泵车、汽车，装饰、安装阶段以施工电梯与井字架为主。机械详见施工机械设备配备及布置二、设计参考依据1、施工现场临时用电安装技术规范JGJ46-20052、建筑工程施工现场供用电安全规范GB50194-933、宁波有关地方规定4、工业与民用配电设计手册三、现场勘探1、总配设置现场西靠河道，东侧为规划路，北靠城市道路，南侧
3、为另一在建工地，现场东南交设有一630KVA变压器，进线由南侧埋地引进，其余地上及地下无原有用电线路。变压器室低压配电柜中分路空气开关容量为400A各三只。2、供电线路及接线方式现场根据施工组织设计及平面布置要求，在施工时采用3只分总配对现场进行供电。同时，根据施工现场临时用电安全可靠性要求和经济技术要求，现场严格采用TN-S接零保护系统，实行三相五芯电缆三级配电、三级漏电保护，对现场个别主要施工机具采用放射式配电，对于综合配电箱及分配电箱采用树干式配电，中小型施工机具根据规范“一机一闸一漏保”及宁波市有关规定要求，采用单机箱由综合配电箱接用。3、线路敷设方式现场干线全部沿电缆沟敷设或穿管埋地
4、敷设，局部可利用绝缘子沿墙、建筑物本身或架空敷设，电缆埋地敷设对现场施工有交叉的敷设时可与现场施工尽量配合，待基础挖土施工完毕后进行埋地敷设，在此期间在明敷处应有警告标志牌，防止电缆线受到外来机械的损伤。现场照明配电与动力配电分开供给，照明电缆必须采用三芯橡皮保护电缆。所有电缆线都不得随地拖拉或缠绑在脚手架等处。施工现场临时用电总容量及各分总配箱配置如附表，现对配电箱及主要分路配置计算如下：四、根据总配箱线路及各分总配电箱电气元器件配置现对各主要分路及元器件计算如下：（一）、对钢筋车间及木工车间分配箱对钢筋车间及木工车间分配箱回路序号设备名称规格型号数量单台容量（KW）Jc合计容量Kdcost
5、yP30(KW) Q30(Kva)1对焊机UN1-100149.50.585.741.01.021.7385.7487.452调直机DJ60-212.52.51.00.51.739.516.443切断机DA40-112.82.84弯曲机WJ22412.02.05电动切割机35012.22.26木工平刨HZG6-5014.04.01.00.61.337.29.587木工圆盘机HB50-6813.23.28计算负荷102.44113.469计算功率因数0.6710计算电流(A)232.2511现场分总配电箱需要系数1.001、对电焊机支路（1）、刀熔开关的选择查产品数据知UN1-100 Irh1=
6、263A Jc=20%则Ier0.7 Irh1=0.7263=184(A)-工业与民用配电设计手册在此初选初选HR5-200/3刀熔开关, Ier=200A(2）、电缆与低压断路器保护的配合根据以上计算，初选YCW-335，查表知Ial=236A ( Jc=20%)在此Ier1.5 Ial=1.5236=354(A) 符合要求。（3）由于本路线路较短，在此不作电压校核。2、其余钢筋机械及木工机械等其余钢筋机械及木工机械等序号设备名称规格型号数量单台容量（KW）Jc合计容量KdcostyP30(KW) Q30(Kva)1调直机DJ60-212.52.51.00.51.739.516.442切断机
7、DA40-112.82.83弯曲机WJ22412.02.04电动切割机35012.22.25木工平刨HZG6-5014.04.01.00.61.337.29.586木工圆盘机HB50-6813.23.27计算负荷167026018计算功率因数0.549计算电流(A)4696（1）、刀熔开关的选择根据计算，在此初选HR5-200/3刀熔开关，由于考虑到建筑工地的使用特点，在此选用Ier=80A(2）、电缆与低压断路器保护的配合根据以上计算，初选YCW-516，查表知Ial=84A 在此Ier1.5 Ial=1.584=126(A) 符合要求。（3）由于本路线路较短，在此不作电压校核。3、分配箱开
8、关的选择（1）低压断路器的选择1）根据Ijs，Idz1 1.1Ijs=1.1232.25=255.5(A)初选DZ20L-400/4330空气开关，Idz1=250(A)2）瞬时脱扣器动作电流整定本回路中对焊机所产生的冲击电流Ijf=KIr1h=2263=526(A)-工业与民用配电设计手册在此分配箱中，瞬时动作电流：配电部分整定在4倍脱扣器的额定电流。Idz3=4250=1000A526+46.96=572.96A，符合要求。（2）、刀熔开关的选择根据以上计算及级配的原则，初选HR5-400/31 Ier=300A(3）、电缆与低压断路器保护的配合根据以上计算，初选YCW-495+150，查
9、表知Ial=273A由于在此熔断器作为短路保护,可根据JGJ46-2005规范要求选择Ier1.5Ial=1.5273=409.5(A)符合要求。（4）由于本路线路较短，在此不作电压校核。(二)、对总配电箱中钢筋车间及木工车间分配箱回路开关选择1、总配电箱中分支刀熔开关的选择（1）根据级配的原则初选HR5-400/31 Ier=355A(2）、电缆与低压断路器保护的配合由于在此熔断器作为短路保护,可根据JGJ46-2005规范要求选择Ier1.5Ial=1.5273=409.5(A)，符合要求。（3）由于本支路线路约为50M,在此电压损失U%=PL/CS%=92.1950/(7795)=0.6
10、3%（三）、对塔吊、施工电梯及其它施工机械分配箱回路塔吊、施工电梯等施工机械回路序号设备名称规格型号数量单台容量（KW）Jc合计容量KdcostyP30(KW) Q30(Kva)1塔吊QTZ63B131.7（31.7）0.2531.70.250.501.737.9313.712施工电梯SC100/1001(10.5*2)26.560.453.120.60.750.8831.8728.053电焊机BX3-315-2224.7（11.59）0.620.100.350.352.687.0418.854灰浆机HJ22412.82.80.750.80.7510.587.935拌和机JC35015.55.
11、56插入式振捣器HZ6-5021.53.07平板式振捣器偏心12.82.88潜水泵8nq20-5012.22.20.250.61.332.062.749液压弯管机SWG3”11.11.110电动试压泵DY-74/0.312.22.211磨光机SIMI-10010.50.512电锤BOSS-D430.5kw1.513台钻GQ40-224kw14计算负荷59.4771.2915计算功率因数0.6416计算电流141.0517现场分总配电箱需要系数0.471、塔吊Pjs=31.7KW取JC=0.25%取 cos=0.5 则Ijs= Pjs /30.38cos=31.7/30.380.5=96.33A
12、（1）低压断路器的选择1）根据Ijs，Idz1 1.1Ijs=1.196.33=106(A)初选DZ20L-200/4330空气开关，Idz1=125(A)2）瞬时脱扣器动作电流整定本支路最大电动机为24KW，取cos=0.8Ie=24/30.380.8=45.82(A)由于本电动机为绕线式,因此取Kjf=2.5Ijf=KjfIe=2.545.82=114.55(A)-工业与民用配电设计手册本线路其余负荷计算Pj(n-1)=31.7-24=7.7 KWcos(n-1)=0.5Ij(n-1)= Pj(n-1)/ 30.38cos(n-1) =7.7/30.380.5=23.4(A)则Idz3Kdz3（I，jf+Ij(n
