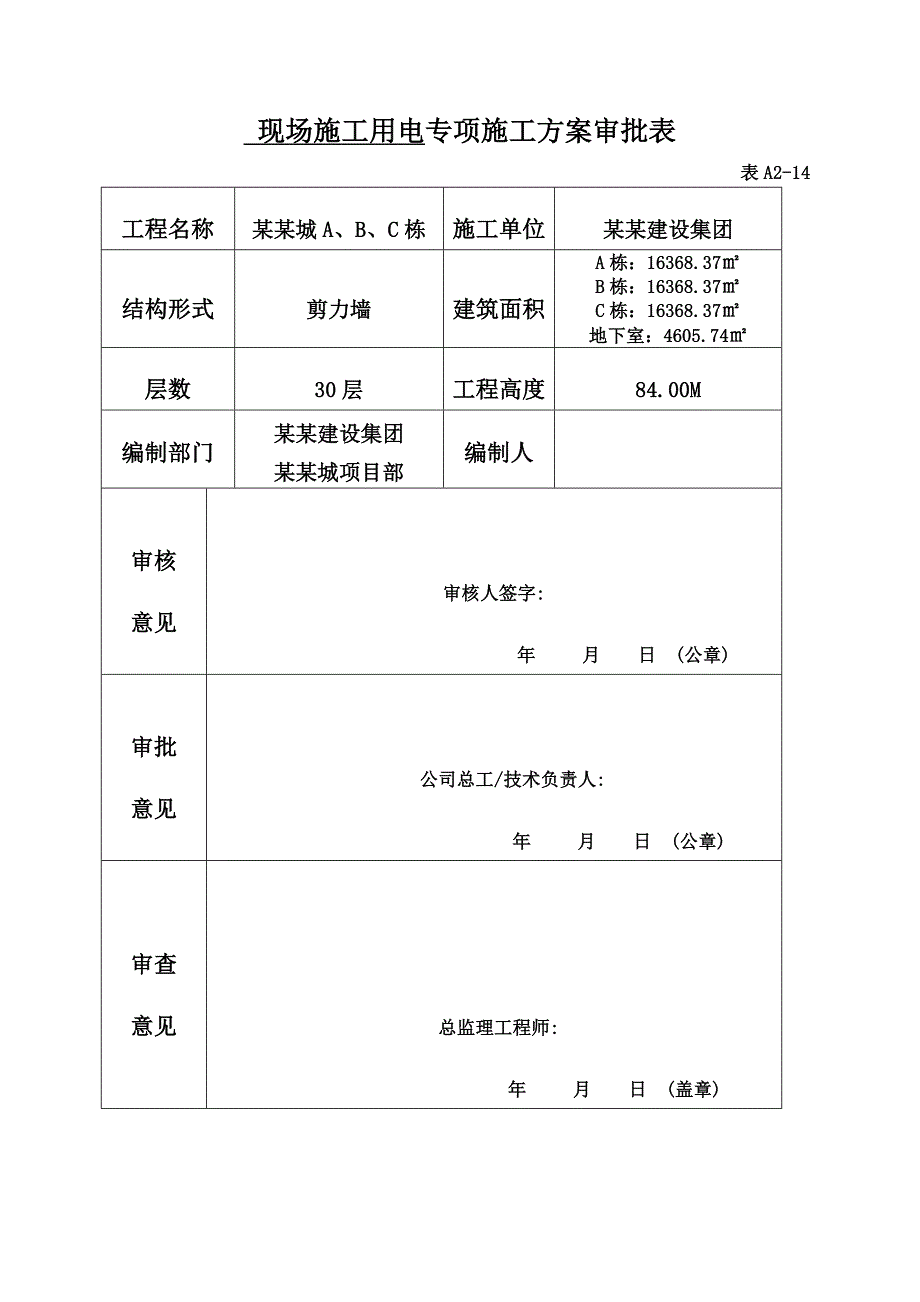

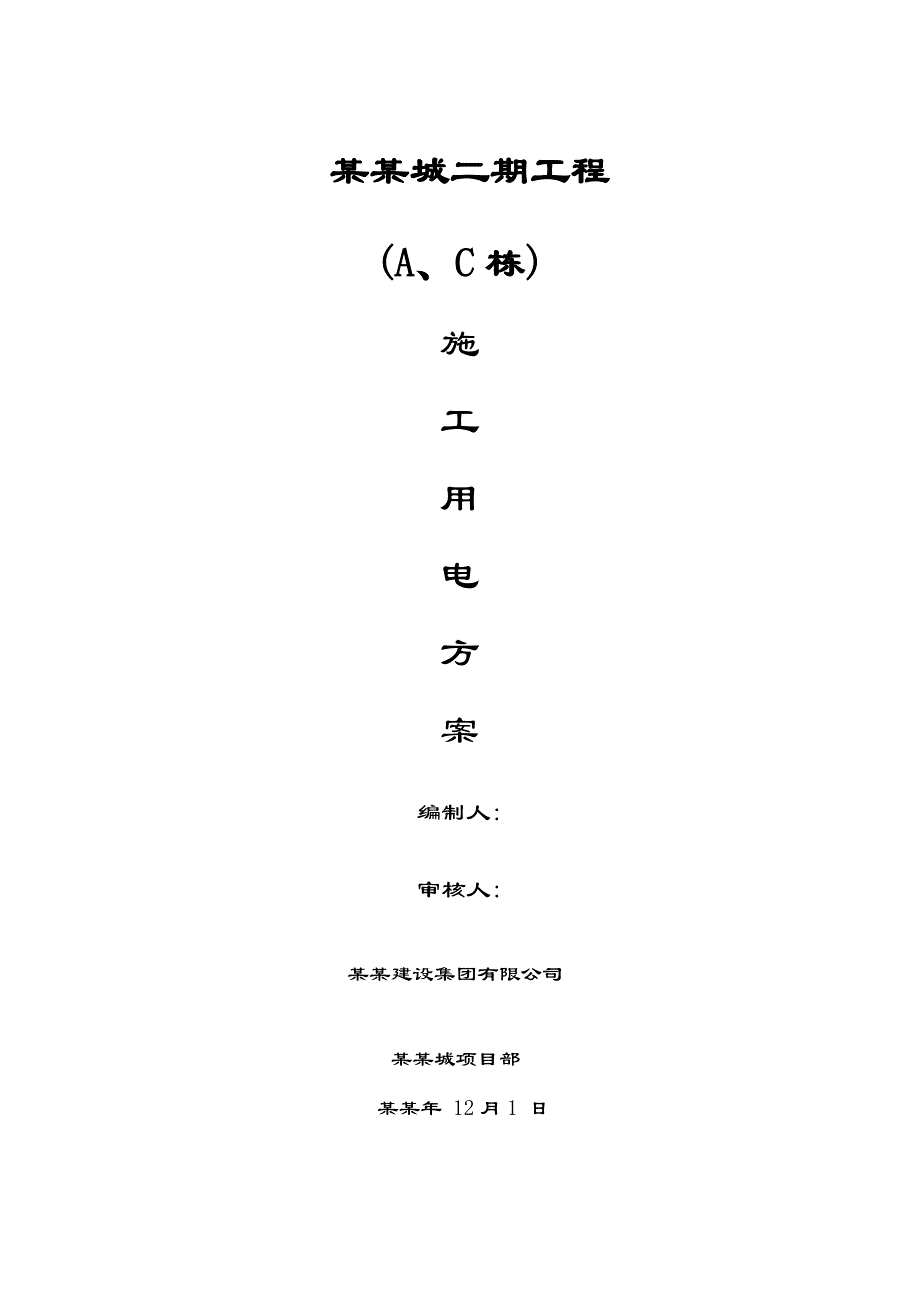

1、 某某城二期工程(A、C栋)施工用电方案编制人:审核人: 某某建设集团有限公司某某城项目部某某年 12月1 日 现场施工用电专项施工方案审批表表A2-14工程名称某某城A、B、C栋施工单位某某建设集团结构形式剪力墙建筑面积A栋：16368.37B栋：16368.37C栋：16368.37地下室：4605.74层数30层工程高度84.00M编制部门某某建设集团某某城项目部 编制人审核意见审核人签字: 年 月 日 (公章)审批意见 公司总工/技术负责人: 年 月 日 (公章)审查意见 总监理工程师: 年 月 日 (盖章)施工用电方案根据工程特点及施工组织设计的要求为了保证工程正常施工，确保施工全过
2、程用电安全有序特制定本方案。1、用电平面布置图，见平面布置图。2、机械设备计划表：一、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99二、施工条件施工现场用电量统计表:-序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)1 塔式起重机 TQ60/80 55.5 1 55.5 2 塔式起重
3、机 TQ60/80 55.5 1 55.5 3 交流电焊机 76 1 76 4 SCD2000 70 1 70 5 SCD2000 70 1 70 6 SCD2000 70 1 70 7 钢筋调直机 GT4/8 钢筋切断机 QJ32-1 3 3 9 9 钢筋弯曲机 WJ40 3 3 9 10 办公室 20 1 20 11 振动夯土机 HZD12 振动夯土机 HZD13 插入式振动器 ZX35 0.8 6 4.8 14 真空吸水泵 HZX-15 木工电刨 MIB2-80/1 0.7 2 1.4 16 木压刨板机 MB17 木工平刨床 MB504A 3 2 6 -三、设计内容和步骤1、现场勘探及初
4、步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:(1)、塔式起重机Kx = 0.2 Cos = 0.6 tg = 1.33将Jc =40%统一换算到Jc1 =25%的额定容量Pn = 55.5kWPe = n(Jc/Jc1)1/2Pn = 1(0.4/0.25)1/255.5 = 70.2 k
5、WPjs = KxPe =0.270.2 = 14.04kWQjs = Pjs tg=14.041.33 = 18.72 kvar(2)、塔式起重机Kx = 0.2 Cos = 0.6 tg = 1.33将Jc =40%统一换算到Jc1 =25%的额定容量Pn = 55.5kWPe = n(Jc/Jc1)1/2Pn = 1(0.4/0.25)1/255.5 = 70.2 kWPjs = KxPe =0.270.2 = 14.04kWQjs = Pjs tg=14.041.33 = 18.72 kvar(3)、交流电焊机Kx = 0.35 Cos = 0.4 tg = 2.29将Jc =50%统
6、一换算到Jc1 =100%的额定容量Pn = Sn Cos = 760.4=30.4kWPe = n(Jc/Jc1)1/2Pn = 1(0.5/1)1/230.4 = 21.5 kWPjs = KxPe =0.3521.5 = 7.52kWQjs = Pjs tg=7.522.29 = 17.24 kvar(4)、建筑施工外用电梯Kx = 0.2 Cos = 0.6 tg = 1.33Pjs = 0.270 = 14 kWQjs = Pjs tg=141.33 = 18.67 kvar(5)、建筑施工外用电梯Kx = 0.2 Cos = 0.6 tg = 1.33Pjs = 0.270 = 1
7、4 kWQjs = Pjs tg=141.33 = 18.67 kvar(6)、建筑施工外用电梯Kx = 0.2 Cos = 0.6 tg = 1.33Pjs = 0.270 = 14 kWQjs = Pjs tg=141.33 = 18.67 kvar(7)、钢筋调直机Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.312 = 3.6 kWQjs = Pjs tg=3.61.02 = 3.67 kvar(8)、钢筋切断机Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.39 = 2.7 kWQjs = Pjs tg=2.71.02 = 2.75
8、kvar(9)、钢筋弯曲机Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.39 = 2.7 kWQjs = Pjs tg=2.71.02 = 2.75 kvar(10)、办公室Kx = 0.75 Cos = 0.8 tg = 0.75Pjs = 0.7520 = 15 kWQjs = Pjs tg=150.75 = 11.25 kvar(11)、振动夯土机Kx = 0.5 Cos = 0.6 tg = 1.33Pjs = 0.54 = 2 kWQjs = Pjs tg=21.33 = 2.67 kvar(12)、振动夯土机Kx = 0.5 Cos = 0.6 tg =
9、1.33Pjs = 0.54 = 2 kWQjs = Pjs tg=21.33 = 2.67 kvar(13)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.34.8 = 1.44 kWQjs = Pjs tg=1.441.02 = 1.47 kvar(14)、真空吸水泵Kx = 0.75 Cos = 0.8 tg = 0.75Pjs = 0.7516 = 12 kWQjs = Pjs tg=120.75 = 9 kvar(15)、木工电刨Kx = 0.3 Cos = 0.6 tg = 1.33Pjs = 0.31.4 = 0.42 kWQjs = Pjs
10、 tg=0.421.33 = 0.56 kvar(16)、木压刨板机Kx = 0.3 Cos = 0.6 tg = 1.33Pjs = 0.36 = 1.8 kWQjs = Pjs tg=1.81.33 = 2.4 kvar(17)、木工平刨床Kx = 0.3 Cos = 0.6 tg = 1.33Pjs = 0.36 = 1.8 kWQjs = Pjs tg=1.81.33 = 2.4 kvar(18)总的计算负荷计算，总箱同期系数取 Kx = 0.9总的有功功率Pjs = KxPjs = 0.9(14.04+14.04+7.52+14+14+14+3.6+2.7+2.7+15+2+2+1.
11、44+12+0.42+1.8+1.8) = 110.758 kW总的无功功率Qjs = KxQjs =0.9(18.72+18.72+17.24+18.67+18.67+18.67+3.67+2.75+2.75+11.25+2.67+2.67+1.47+9+0.56+2.4+2.4) = 137.047 kvar总的视在功率Sjs = ( Pjs2+Qjs2 )1/2 = (110.7582+137.0472)1/2 = 176.208 kVA总的计算电流计算Ijs = Sjs/(1.732Ue) = 176.208/(1.7320.38) = 267.728 A3、1号干线线路上导线截面及分
12、配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿硬塑料管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx Pe /(1.732Ue Cos) = 170.2/(1.7320.380.6) = 177.77Aii)选择导线选择BLV-4120+170 ，穿硬塑料管时其安全载流量为180A。iii)选择电气
