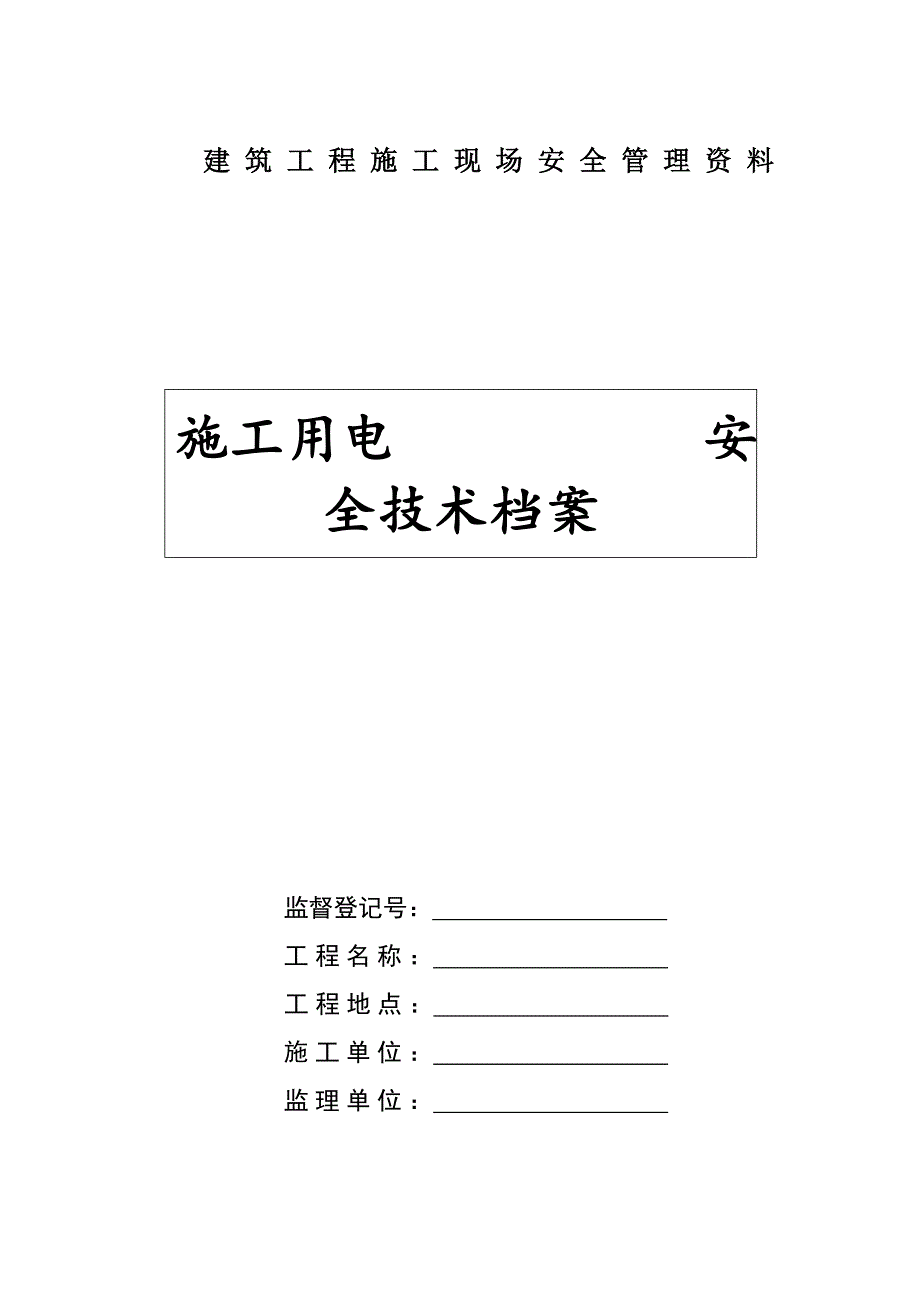

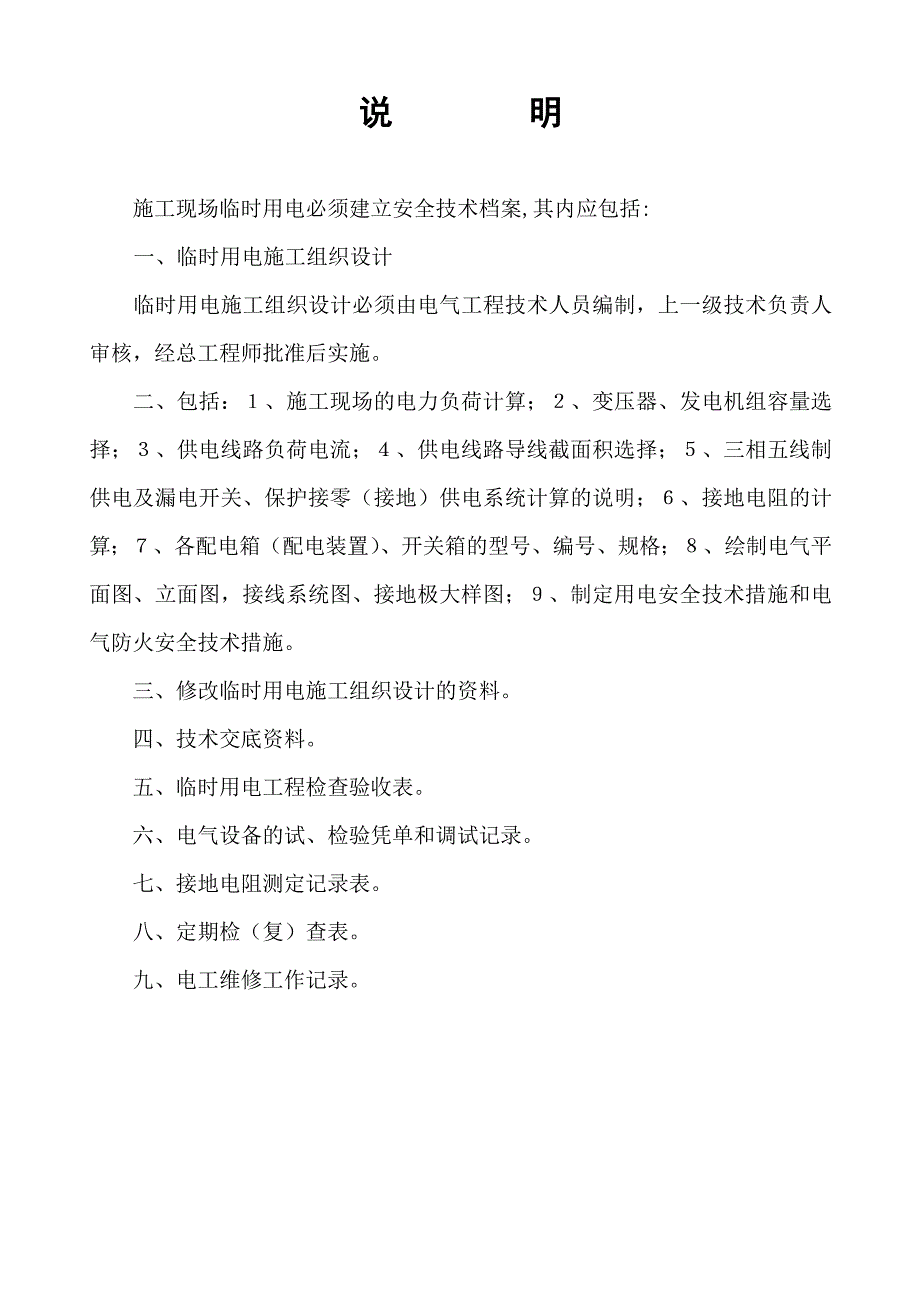

1、建 筑 工 程 施 工 现 场 安 全 管 理 资 料 施工用电 安全技术档案监督登记号： 工程名称： 工程地点： 施工单位： 监理单位： 说 明施工现场临时用电必须建立安全技术档案,其内应包括:一、临时用电施工组织设计临时用电施工组织设计必须由电气工程技术人员编制，上一级技术负责人审核，经总工程师批准后实施。二、包括：、施工现场的电力负荷计算；、变压器、发电机组容量选择；、供电线路负荷电流；、供电线路导线截面积选择；、三相五线制供电及漏电开关、保护接零（接地）供电系统计算的说明；、接地电阻的计算；、各配电箱（配电装置）、开关箱的型号、编号、规格；、绘制电气平面图、立面图，接线系统图、接地极大

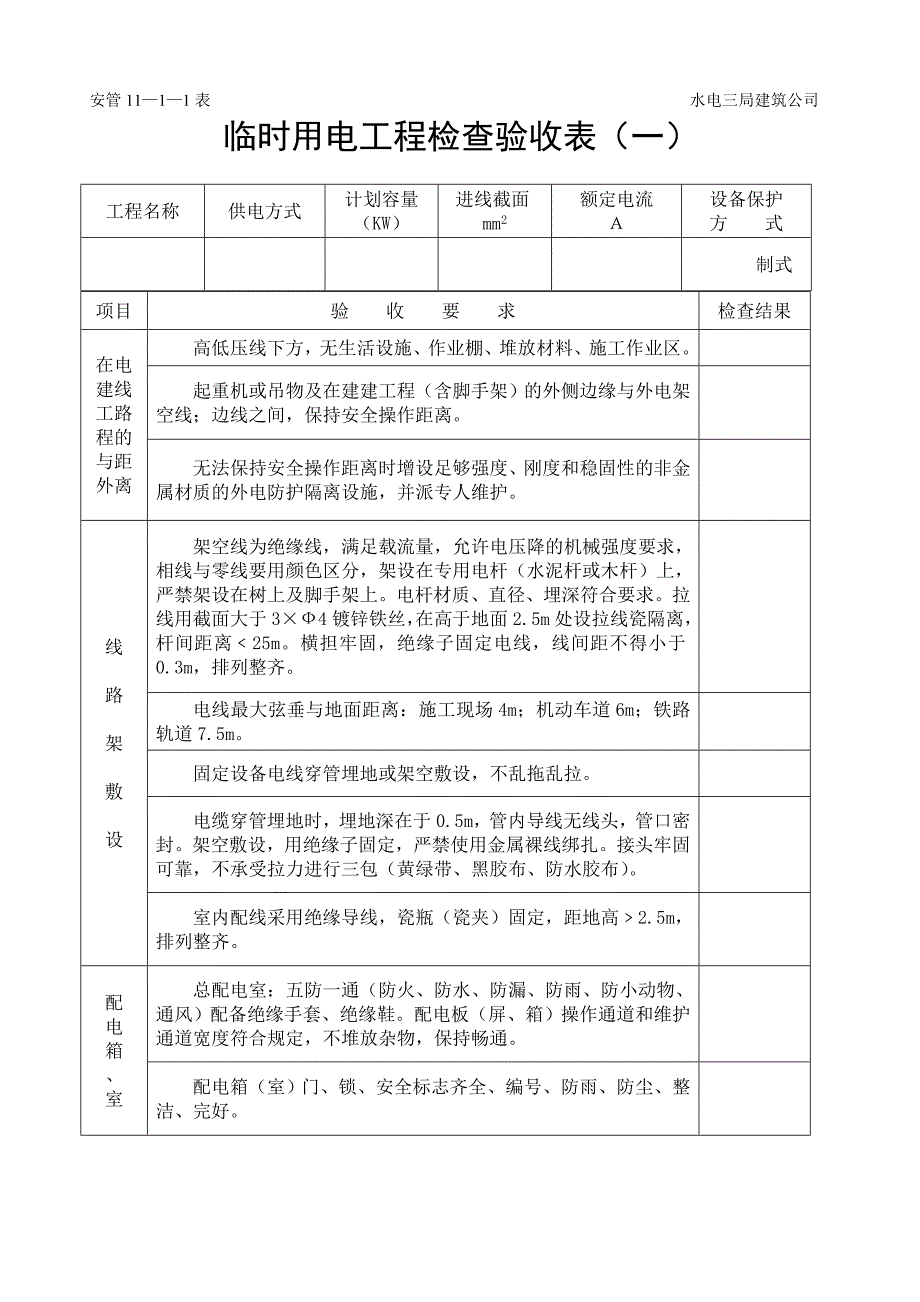

2、样图；、制定用电安全技术措施和电气防火安全技术措施。三、修改临时用电施工组织设计的资料。四、技术交底资料。五、临时用电工程检查验收表。六、电气设备的试、检验凭单和调试记录。七、接地电阻测定记录表。八、定期检（复）查表。九、电工维修工作记录。安管1111表 水电三局建筑公司临时用电工程检查验收表（一）工程名称供电方式计划容量（KW）进线截面mm2额定电流设备保护方式制式项目验收要求检查结果在电建线工路程的与距外离高低压线下方，无生活设施、作业棚、堆放材料、施工作业区。起重机或吊物及在建建工程（含脚手架）的外侧边缘与外电架空线；边线之间，保持安全操作距离。无法保持安全操作距离时增设足够强度、刚度和
3、稳固性的非金属材质的外电防护隔离设施，并派专人维护。线路架敷设架空线为绝缘线，满足载流量，允许电压降的机械强度要求，相线与零线要用颜色区分，架设在专用电杆（水泥杆或木杆）上，严禁架设在树上及脚手架上。电杆材质、直径、埋深符合要求。拉线用截面大于34镀锌铁丝，在高于地面2.5m处设拉线瓷隔离，杆间距离25m。横担牢固，绝缘子固定电线，线间距不得小于0.3m，排列整齐。电线最大弦垂与地面距离：施工现场4m；机动车道6m；铁路轨道7.5m。固定设备电线穿管埋地或架空敷设，不乱拖乱拉。电缆穿管埋地时，埋地深在于0.5m，管内导线无线头，管口密封。架空敷设，用绝缘子固定，严禁使用金属裸线绑扎。接头牢固可
4、靠，不承受拉力进行三包（黄绿带、黑胶布、防水胶布）。室内配线采用绝缘导线，瓷瓶（瓷夹）固定，距地高2.5m，排列整齐。配电箱、室总配电室：五防一通（防火、防水、防漏、防雨、防小动物、通风）配备绝缘手套、绝缘鞋。配电板（屏、箱）操作通道和维护通道宽度符合规定，不堆放杂物，保持畅通。配电箱（室）门、锁、安全标志齐全、编号、防雨、防尘、整洁、完好。安管1112表 水电三局建筑公司临时用电工程检查验收表（二）项目验 收 要 求检查结果续：配电箱、室 板面线路布置规则：分路合理、电器灵敏、完好、整洁、排列整齐，压接牢固，无带电体外露，设零排和地排，动力和照明分开设置，回路标记明显，各级配电装置容量与实际
5、负载匹配。 总配电：有总熔断器、总开关（或漏电开关）分路熔断器、分路开关、电度表等；分配电：有总熔断器、总开关、分路熔断器、分路漏电开关（额定漏电动作电流50mA0.1s）z线路下进下出（铁电箱加护套），排列整齐，不破皮老化，箱底离地1.31.5m。 分配电箱和移动电箱，每个回路设漏电开关，一机一闸一漏，编号标记，下班后拉闸断电、上锁。 振捣器、平板振动机、水磨石机、潜水泵、打夯机、手持电动工具等移动设备采用二级漏电保护，其移动电箱开关额定漏电动作为30mA0.1S，潮湿等特殊场所为15mA0.1S 。现场照明照明回路应设漏电开关。灯具与地面、易燃物和电线保持安全距离。灯具的金属外壳必须作保护
6、接地（零）。电线无老化破皮，应用绝缘子固定，不随地拖拉或绑在脚手架上。手持照明灯及危险场所使用安全电压，不使用塑料胶质线或花线。钢井架、金属脚手架、机械设备、配电箱（室）接地装置设置规范。电阻经测试，对地电阻值符合规范要求。验收意见 年 月 日验收人签名工地负责人电工设备员安全员安管112表 水电三局建筑公司现场临时用电（低压）电工操作安全技术交底施工单位名称单位工程名称施工部位施工内容安全技术交底内容1、 必须经技术培训考核合格后持有效的特种作业证上岗；2、 从事电气作业的难易程度，须符合电工等级要求。对难度较大，较复杂的电气工程，不得由低等级电工完成；3、 电工必须熟悉施工现场临时用电安全
7、技术规范；4、 所有绝缘、检验工具，应妥善保管，严禁他用，并要定期检查、校验；5、 线路上禁止带负荷接电或断电，并禁止带电操作；6、 带危险性作业，必须有人在安全距离外监护；7、 电力传动装置的调试和维修时，除采取可靠的断电措施外，在开关箱处应悬挂“有人操作，禁止合闸”标志牌，并有专人临护。施工现场针对性安全交底交底人签名接受接底负责人签名交底时间年 月 日作业人员签名本表一式两份，班组自存一份，资料室归档一份。安管113表 水电三局建筑公司施 工 用 电 设 备 明 细 表工程名称： 施工单位：序号设 备 名 称数 量（台）设 备 数 据总容量（kW）备 注容量/台（kW）相 数（相）功 率
8、因 素电 压（V）暂载率（%）总容量合计： （kW）制表人签名： 现场技术负责人签名： 填报日期： 年 月 日安管11-3表说明填 表 说 明 1、设备数据应从设备的铭牌中如实抄录，作为计算负荷的主要依据。2、备用设备应在备注中说明，以保证负荷计算准确。3、暂载率：单台设备在工作台班中负载时间/（负载时间+空载时间）100%。安管114表 水电三局建筑公司接 地 电 阻 测 定 记 录 表工程名称： 施工单位：序号工作接地电阻（）保护接地电阻（）重复接地电阻（）检测地点验收意见规范值实测值备 注检测人：验收人： 仪表型号：仪表编号： 年 月 日 安管11-4表说明填 表 说 明1、施工现场专用
9、的中性点直接接地的电力线路中必须采用TN-S接零保护系统。当施工现场与外电线路共用同一供电系统时，电力线路采用TT系统，不得一部分设备作保护接零，另一部分设备作保护接地。2、变压器（发电机）总容量不超不定过100KVA，工作接地电阻、保护接地电阻不大于10,重复接地电阻每一处不大于30,但重复接地不小于三处，所有重复接地电阻的并联等效电阻不大于10。3、变压器（发电机）总容量在100KVA以上，工作接地电阻、保护接地电阻不大于4，重复接地电阻不大于10，但重复接地不小于三处。安管115表 水电三局建筑公司施工现场电气设备检查记录表工程名称： 检查日期： 年 月 日（星期 ） 天气：（晴、阴、雨） 项 目设备名称电机数据绝缘电阻接地(零)线漏电开关外绝缘层检查功率(KW)相数(相)电压(V)绕组对壳(M)相 间(M)接地(零)线电阻()截面积(mm2)动作电流(mA)动作时间(S)可靠性上午下午
