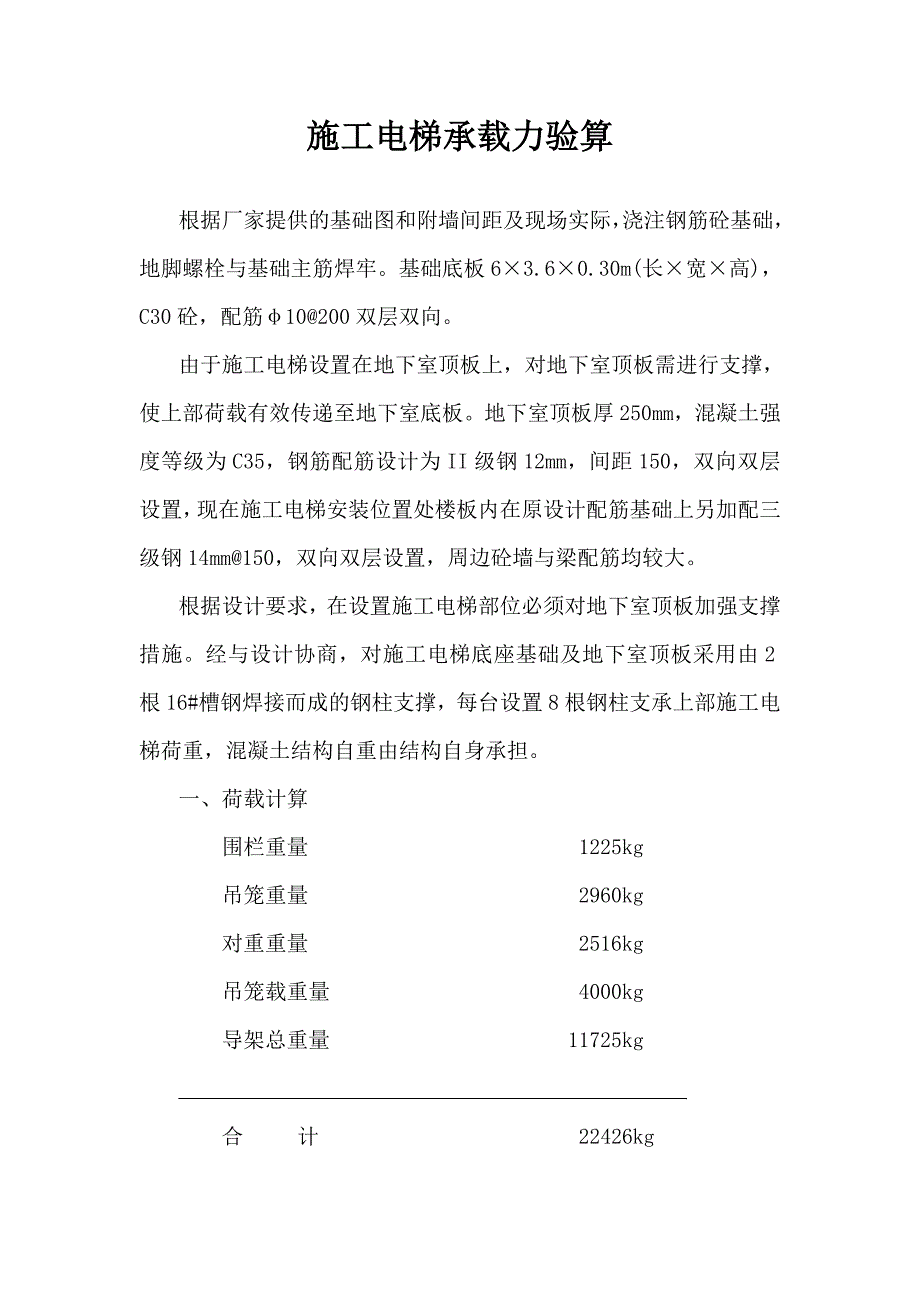

1、施工电梯承载力验算根据厂家提供的基础图和附墙间距及现场实际，浇注钢筋砼基础，地脚螺栓与基础主筋焊牢。基础底板63.60.30m(长宽高)，C30砼，配筋10200双层双向。由于施工电梯设置在地下室顶板上，对地下室顶板需进行支撑，使上部荷载有效传递至地下室底板。地下室顶板厚250mm，混凝土强度等级为C35，钢筋配筋设计为II级钢12mm，间距150，双向双层设置，现在施工电梯安装位置处楼板内在原设计配筋基础上另加配三级钢14mm150，双向双层设置，周边砼墙与梁配筋均较大。根据设计要求，在设置施工电梯部位必须对地下室顶板加强支撑措施。经与设计协商，对施工电梯底座基础及地下室顶板采用由2根16#

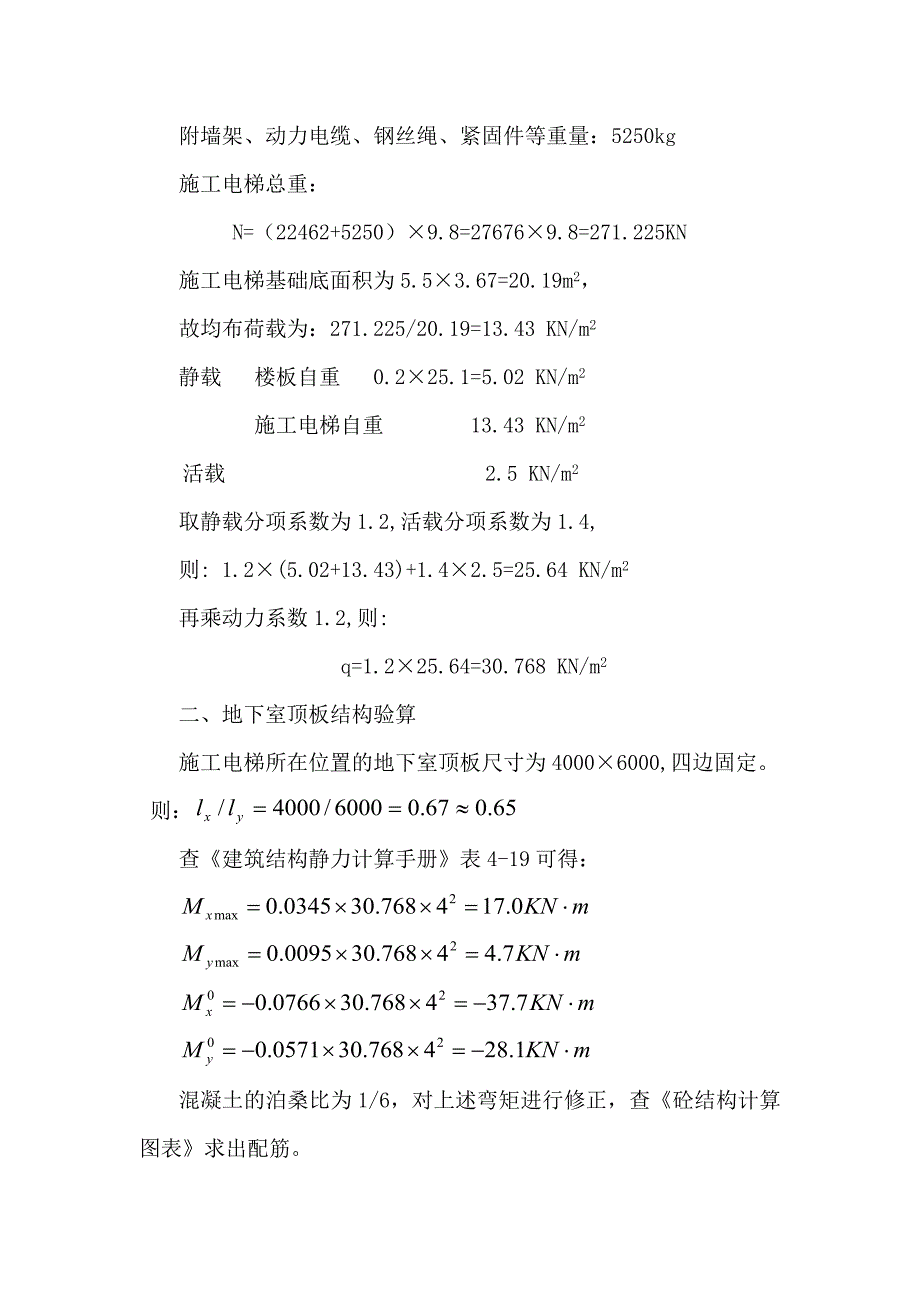

2、槽钢焊接而成的钢柱支撑，每台设置8根钢柱支承上部施工电梯荷重，混凝土结构自重由结构自身承担。一、荷载计算围栏重量 1225kg吊笼重量 2960kg对重重量 2516kg吊笼载重量 4000kg导架总重量 11725kg 合 计 22426kg 附墙架、动力电缆、钢丝绳、紧固件等重量：5250kg施工电梯总重：N=（22462+5250）9.8=276769.8=271.225KN施工电梯基础底面积为5.53.67=20.19m2，故均布荷载为：271.225/20.19=13.43 KN/m2静载 楼板自重 0.225.1=5.02 KN/m2施工电梯自重 13.43 KN/m2活载 2.5

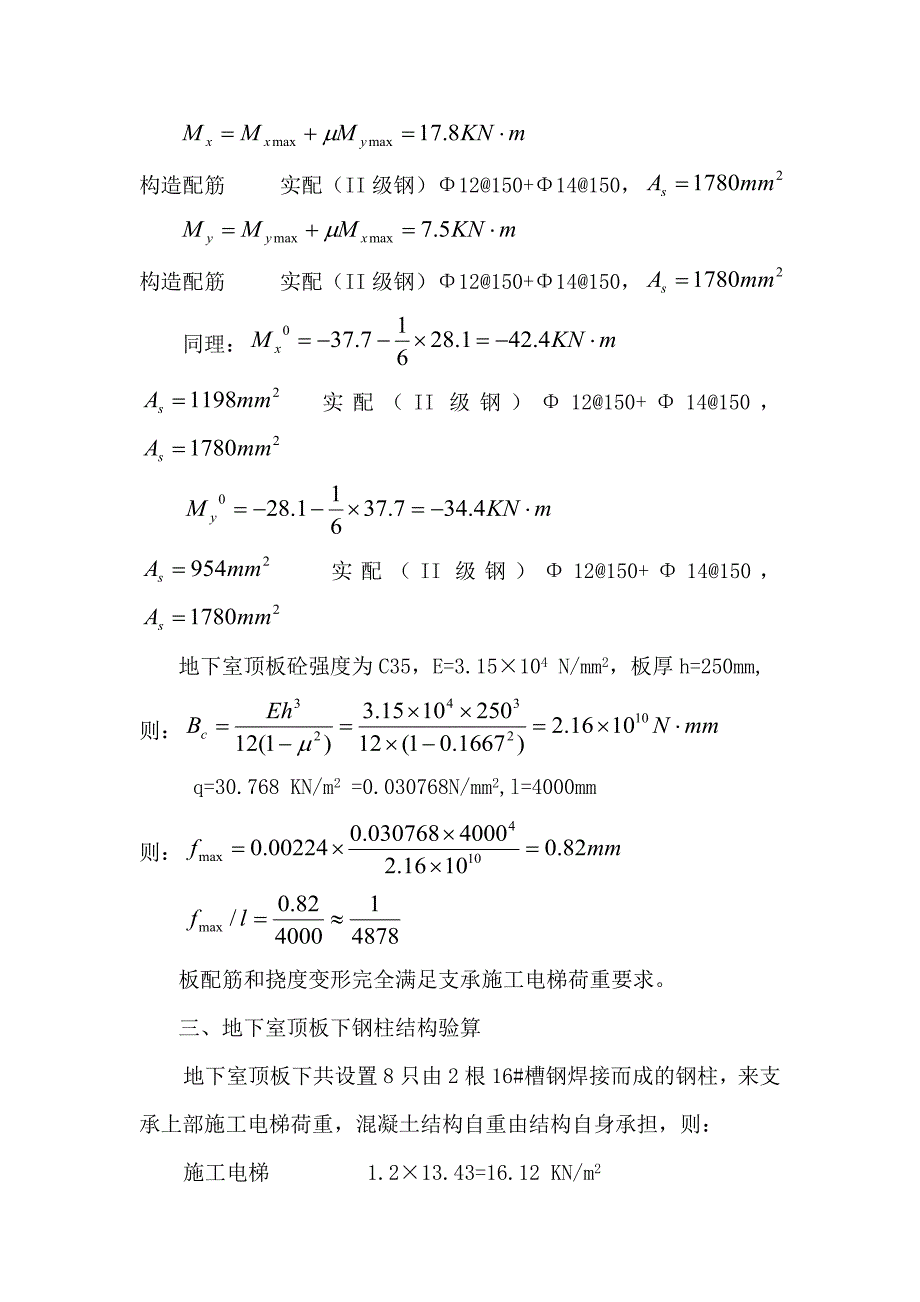

3、 KN/m2取静载分项系数为1.2,活载分项系数为1.4,则: 1.2(5.02+13.43)+1.42.5=25.64 KN/m2再乘动力系数1.2,则:q=1.225.64=30.768 KN/m2二、地下室顶板结构验算施工电梯所在位置的地下室顶板尺寸为40006000,四边固定。则：查建筑结构静力计算手册表4-19可得：混凝土的泊桑比为1/6，对上述弯矩进行修正，查砼结构计算图表求出配筋。构造配筋 实配（II级钢）12150+14150，构造配筋 实配（II级钢）12150+14150，同理： 实配（II级钢）12150+14150， 实配（II级钢）12150+14150，地下室顶板砼
4、强度为C35，E=3.15104 N/mm2，板厚h=250mm,则：q=30.768 KN/m2 =0.030768N/mm2,l=4000mm则：板配筋和挠度变形完全满足支承施工电梯荷重要求。三、地下室顶板下钢柱结构验算地下室顶板下共设置8只由2根16#槽钢焊接而成的钢柱，来支承上部施工电梯荷重，混凝土结构自重由结构自身承担，则：施工电梯 1.213.43=16.12 KN/m2活载 1.42.5=3.5 KN/m2每只钢柱承受荷载为：N=（16.12+3.5）20.19/8=49.52 KN钢柱净高4.9米，= L0/i=3200/18.2=175.8查表得到 : = 0.234则：N故由2根16#槽钢焊接而成的8只钢柱支撑强度满足稳定性要求!
